501-16-19

Стеклоочистители и стеклоомыватели 501-16-19



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

E2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-KA10,  15S-KA10 И 15S-KA10A НА
РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Электродвигатель очистителя

лобового стекла - C125.





 3  Подсоедините Многофункциональный

переключатель -  C202b.





 4  Ведите положение ON.







 5  Измерьте напряжение между штырем 4 C125

электродвигателя очистителя лобового  стекла,
электрической цепи 15S-KA10A
(зеленой/черной), со стороны  электропроводки,
и "массой".

    -   Поверните многофункциональный

переключатель в положение "SLOW".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новый электродвигатель
очистителя лобового стекла.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



УСТРАНИТЕ размыкание электрических
цепей 29S-KA10 (оранжевой/черной) и 15S-
KA10A  (зеленой/черной), воспользовавшись
схемами  электрических соединений.
ПРОВЕРЬТЕ, правильно ли  действует
система.



PINPOINT-ТЕСТ F: НЕ РАБОТАЕТ РЕЖИМ ПРЕРЫВИСТОЙ ОЧИСТКИ  (ДРУГИЕ ФУНКЦИИ
ИСПРАВНЫ)





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

F1: ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ  ПЕРЕКЛЮЧАТЕЛЬ







 1  Введите положение OFF.





 2  Отсоедините Многофункциональный

переключатель -  C202b.





 3  Проверьте многофункциональный

переключатель, обратившись к проверке
элементов.  За дополнительной информацией
обратитесь к 700-09-00.



• Многофункциональный переключатель
исправен?



→

→

→

→ Да





Перейдите к F2





→

→

→

→ Нет

501-16-20

Стеклоочистители и стеклоомыватели 501-16-20



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новый
многофункциональный переключатель.
ПРОВЕРЬТЕ, правильно ли  действует
система.

F2: ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ  ОЧИСТИТЕЛЯ ЛОБОВОГО СТЕКЛА







 1  Введите положение OFF.





 2  Отсоедините Электродвигатель очистителя

лобового стекла - C125.





 3  Проверьте электродвигатель очистителя

лобового стекла, воспользовавшись  проверкой
элементов.



• Электродвигатель очистителя лобового  стекла
исправен?



→

→

→

→ Да





Перейдите к F3





→

→

→

→ Нет



УСТАНОВИТЕ новый электродвигатель
очистителя лобового стекла.  ПРОВЕРЬТЕ,
правильно ли действует  система.

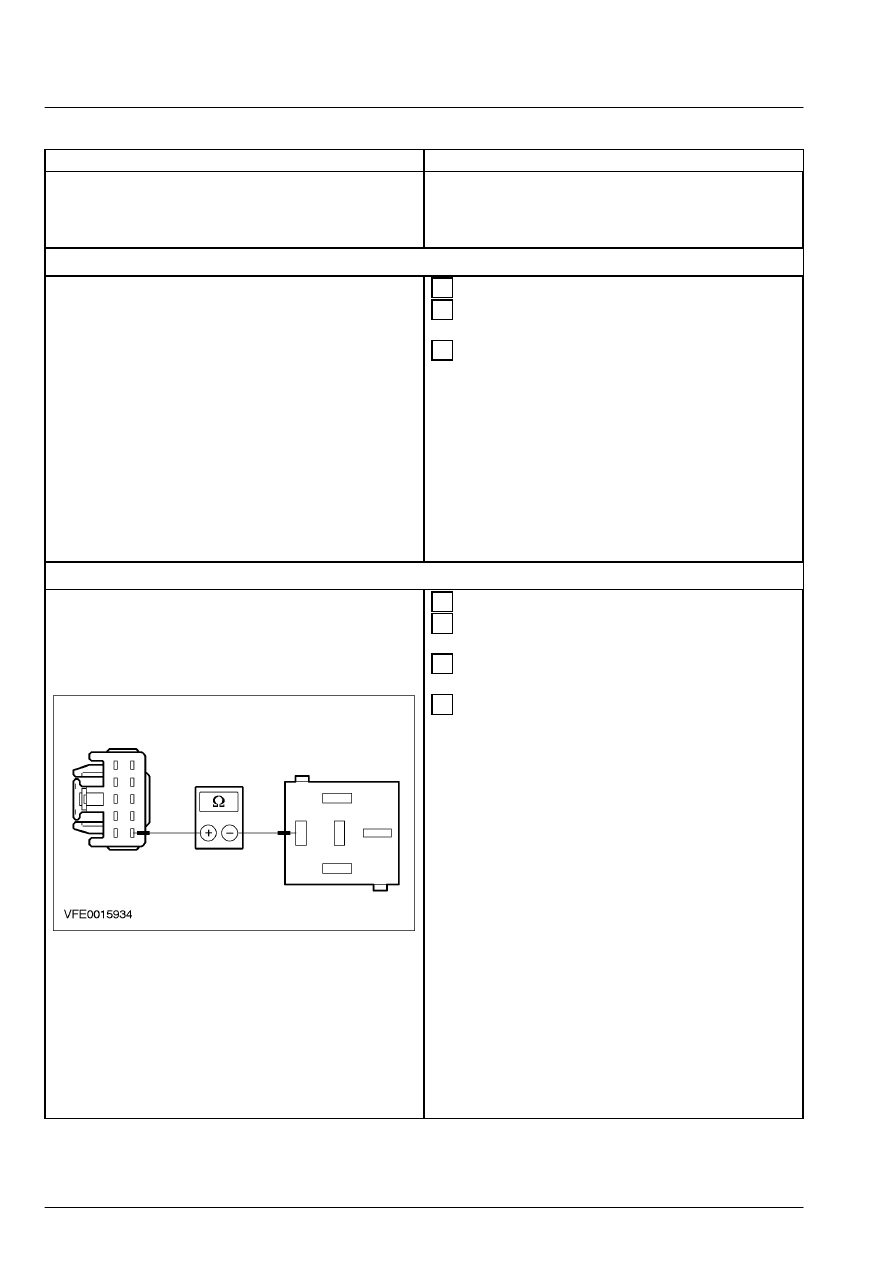

F3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-KA15A НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.заголовок





 2  Отсоедините Многофункциональный

переключатель -  C202b.





 3  Отсоедините Реле очистителя лобового стекла -

C2042.







 4  Измерьте сопротивление между штырем 10

C202b многофункционального переключателя,
электрической цепи 15S-KA15A
(зеленой/оранжевой), со стороны
электропроводки, и штырем 1 C2042 реле
очистителя лобового стекла, электрической
цепи 15S-KA15A, со стороны CJB.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к F4





→

→

→

→ Нет



УСТРАНИТЕ размыкание электрической
цепи 15S-KA15A, воспользовавшись схемами
электрических соединений.  ПРОВЕРЬТЕ,
правильно ли  действует система.

501-16-21

Стеклоочистители и стеклоомыватели 501-16-21



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

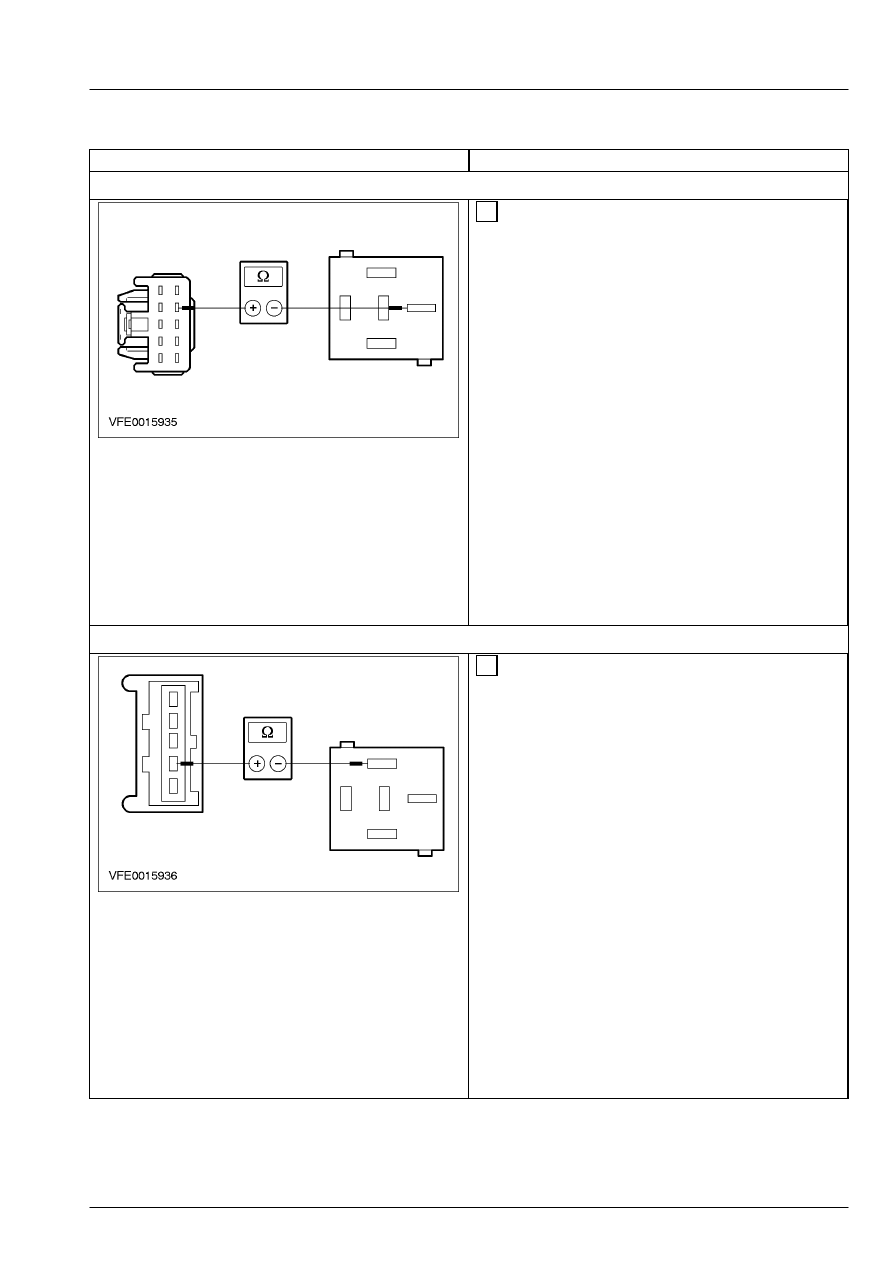

F4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-KA15 НА  РАЗМЫКАНИЕ









 1  Измерьте сопротивление между штырем 7

C202b многофункционального переключателя,
электрической цепи 15S-KA15
(зеленой/оранжевой), со стороны
электропроводки, и разъемом C2042 реле
очистителя лобового стекла, электрической
цепи 15S-KA15, со стороны CJB.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к F5





→

→

→

→ Нет



УСТРАНИТЕ размыкание электрической
цепи 15S-KA15, воспользовавшись схемами
электрических соединений.  ПРОВЕРЬТЕ,
правильно ли  действует система.

F5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ 32-KA9A И  32-KA9 НА РАЗМЫКАНИЕ









 1  Измерьте сопротивление между штырем 2  C125

электродвигателя очистителя лобового  стекла,
электрической цепи 32-KA9A
(белой/коричневой), со стороны
электропроводки, и штырем 5 C2042 реле
очистителя лобового стекла, электрической
цепи 32-KA9 (белой/коричневой), со стороны
CJB.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к F6





→

→

→

→ Нет



УСТРАНИТЕ размыкание электрических
цепей 32-KA9A и 32-KA9, воспользовавшись
схемами  электрических соединений.
ПРОВЕРЬТЕ, правильно ли  действует
система.

501-16-22

Стеклоочистители и стеклоомыватели 501-16-22



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

F6: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ РЕЛЕ ОЧИСТИТЕЛЯ  ЛОБОВОГО СТЕКЛА









 1  Измерьте сопротивление между штырем 3

C2042 реле очистителя лобового стекла,
электрической цепи 31-KA14 (черной), со
стороны  CJB, и "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новое реле очистителя
лобового стекла.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



УСТРАНИТЕ размыкание электрической
цепи 31-KA14, воспользовавшись схемами
электрических соединений.  За
дополнительной информацией  обратитесь к
700-04-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



PINPOINT-ТЕСТ G: ОЧИСТИТЕЛИ НЕ ВОЗВРАЩАЮТСЯ В  НЕРАБОЧЕЕ ПОЛОЖЕНИЕ
ПОСЛЕ ИХ  ВЫКЛЮЧЕНИЯ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

G1: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ ФУНКЦИЮ







 1  Ведите положение ON.





 2  Задействуйте очистители лобового  стекла.

    -   Поверните многофункциональный

переключатель в положение "Прерывистая
очистка".

    -   Проверьте действие только функции

прерывистой очистки.



• Прерывистая очистка функционирует
исправно?



→

→

→

→ Да





Перейдите к G2





→

→

→

→ Нет





Перейдите к F1



G2: ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ  ОЧИСТИТЕЛЯ ЛОБОВОГО СТЕКЛА







 1  Проверьте очиститель лобового стекла,

воспользовавшись проверкой элементов.



• Электродвигатель очистителя лобового  стекла
исправен?
