501-16-15

Стеклоочистители и стеклоомыватели 501-16-15



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТРАНИТЕ короткое замыкание на
источник питания электрических цепей 29S-
KA10,  15S-KA10 (зеленой/черной) и 15S-
KA10A  (зеленой/черной), воспользовавшись
схемами  электрических соединений.
ПРОВЕРЬТЕ, правильно ли  действует
система.



→

→

→

→ Нет





Перейдите к C3



C3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-KA11 НА  КОРОТКОЕ ЗАМЫКАНИЕ НА
ИСТОЧНИК ПИТАНИЯ









 1  Измерьте напряжение между штырем 8 C202b

многофункционального переключателя,
электрической цепи 15-KA11
(зеленой/оранжевой),  со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТРАНИТЕ короткое замыкание на
источник питания электрических цепей 15-
KA11 и  15-KA11A (зеленой/оранжевой),
воспользовавшись  схемами электрических
соединений.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет





Перейдите к C4



C4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-KA15 НА  КОРОТКОЕ ЗАМЫКАНИЕ НА
ИСТОЧНИК ПИТАНИЯ







 1  Введите положение OFF.





 2  Отсоедините Реле очистителя лобового стекла -

C2042.





 3  Ведите положение ON.

501-16-16

Стеклоочистители и стеклоомыватели 501-16-16



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







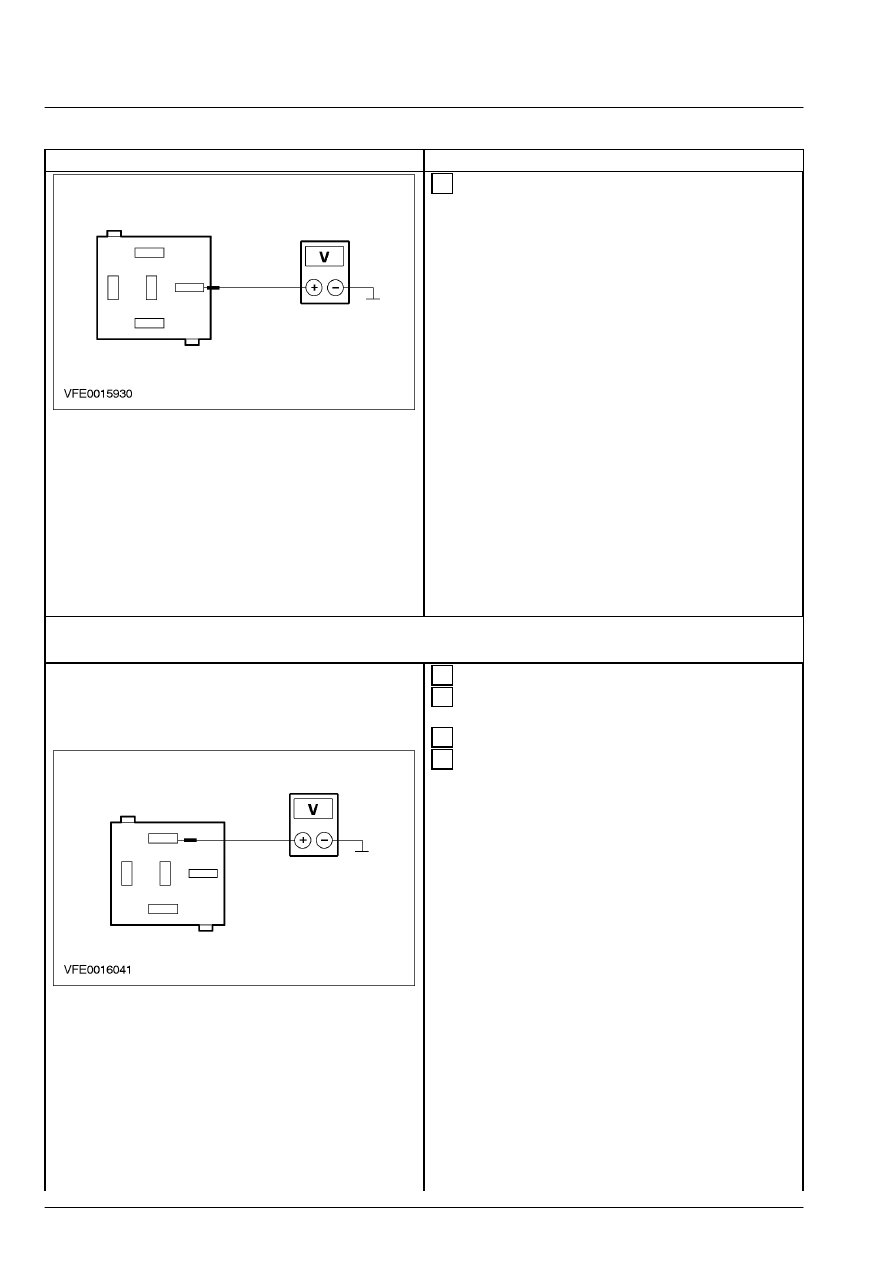

 4  Измерьте напряжение между штырем 2 C2042

реле очистителя лобового стекла,
электрической цепи 15S-KA15
(зеленой/оранжевой), со стороны CJB, и
"массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТРАНИТЕ короткое замыкание на
"массу" электрической цепи 15S-KA15,
воспользовавшись схемами электрических
соединений.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет





Перейдите к C5



C5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 32-KA9 НА  КОРОТКОЕ ЗАМЫКАНИЕ НА
ИСТОЧНИК ПИТАНИЯ







 1  Введите положение OFF.





 2  Отсоедините Электродвигатель очистителя

лобового стекла - C125.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 5 C2042

реле очистителя лобового стекла,
электрической цепи 32-KA9
(белой/коричневой),  со стороны CJB, и
"массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТРАНИТЕ короткое замыкание на
источник питания электрических цепей 32-
KA9 и  32-KA9A (белой/коричневой),
воспользовавшись  схемами электрических
соединений.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет

501-16-17

Стеклоочистители и стеклоомыватели 501-16-17



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





Перейдите к C6



C6: ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ  ОЧИСТИТЕЛЯ ЛОБОВОГО СТЕКЛА







 1  Проверьте электродвигатель очистителя

лобового стекла, воспользовавшись  проверкой
элементов.



• Электродвигатель исправен?



→

→

→

→ Да



УСТАНОВИТЕ новое реле очистителя
лобового стекла.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



УСТАНОВИТЕ новый электродвигатель
очистителя лобового стекла.  ПРОВЕРЬТЕ,
правильно ли действует  система.



PINPOINT-ТЕСТ D: НЕ РАБОТАЕТ РЕЖИМ ВЫСОКОСКОРОСТНОЙ  ОЧИСТКИ (РЕЖИМ
ПРЕРЫВИСТОЙ ОЧИСТКИ  ИСПРАВЕН)





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ  ПЕРЕКЛЮЧАТЕЛЬ







 1  Введите положение OFF.





 2  Отсоедините Многофункциональный

переключатель -  C202b.





 3  Проверьте многофункциональный

переключатель, обратившись к проверке
элементов.  За дополнительной информацией
обратитесь к 700-09-00.



• Многофункциональный переключатель
исправен?



→

→

→

→ Да





Перейдите к D2





→

→

→

→ Нет



УСТАНОВИТЕ новый
многофункциональный переключатель.
ПРОВЕРЬТЕ, правильно ли  действует
система.

D2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-KA11 И  15-KA11A НА РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Электродвигатель очистителя

лобового стекла - C125.





 3  Подсоедините Многофункциональный

переключатель -  C202b.





 4  Ведите положение ON.

501-16-18

Стеклоочистители и стеклоомыватели 501-16-18



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 5  Измерьте напряжение между штырем 5 C125

электродвигателя очистителя лобового  стекла,
электрической цепи 15-KA11A
(зеленой/оранжевой), со стороны
электропроводки, и штырем 4 электрической
цепи 15S-KA10A (зеленой/черной), со стороны
электропроводки, и "массой".

    -   Поверните многофункциональный

переключатель в положение "FAST".



• Напряжение аккумулятора  регистрируется в
обоих случаях?



→

→

→

→ Да



УСТАНОВИТЕ новый электродвигатель
очистителя лобового стекла.  ПРОВЕРЬТЕ,
правильно ли действует  система.



→

→

→

→ Нет



УСТРАНИТЕ размыкание электрических
цепей 15-KA11, 15-KA11A, 29S-KA10
(оранжевой/черной),  15S-KA10
(зеленой/черной) и 15S-KA10A
(зеленой/черной), воспользовавшись схемами
электрических соединений.  ПРОВЕРЬТЕ,
правильно ли  действует система.



PINPOINT-ТЕСТ E: НЕ РАБОТАЕТ РЕЖИМ НИЗКОСКОРОСТНОЙ  ОЧИСТКИ (РЕЖИМ
ПРЕРЫВИСТОЙ ОЧИСТКИ  ИСПРАВЕН)





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

E1: ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ  ПЕРЕКЛЮЧАТЕЛЬ







 1  Введите положение OFF.





 2  Отсоедините Многофункциональный

переключатель -  C202b.





 3  Проверьте многофункциональный

переключатель, обратившись к проверке
элементов.  За дополнительной информацией
обратитесь к 700-09-00.



• Многофункциональный переключатель
исправен?



→

→

→

→ Да





Перейдите к E2





→

→

→

→ Нет



УСТАНОВИТЕ новый
многофункциональный переключатель.
ПРОВЕРЬТЕ, правильно ли  действует
система.
