Ford Transit (2001 год). Руководство - часть 75

501-16-7

Стеклоочистители и стеклоомыватели 501-16-7

ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

• Регистрируется ли напряжение аккумулятора?

→

→ Да

ВОССТАНОВИТЕ заземление
электрической цепи 31-KA8 (черной),
воспользовавшись схемами электрических
соединений. За дополнительной
информацией  обратитесь к 700-04-00.
ПРОВЕРЬТЕ, правильно ли действует
система.

→

→ Нет

Перейдите к A6

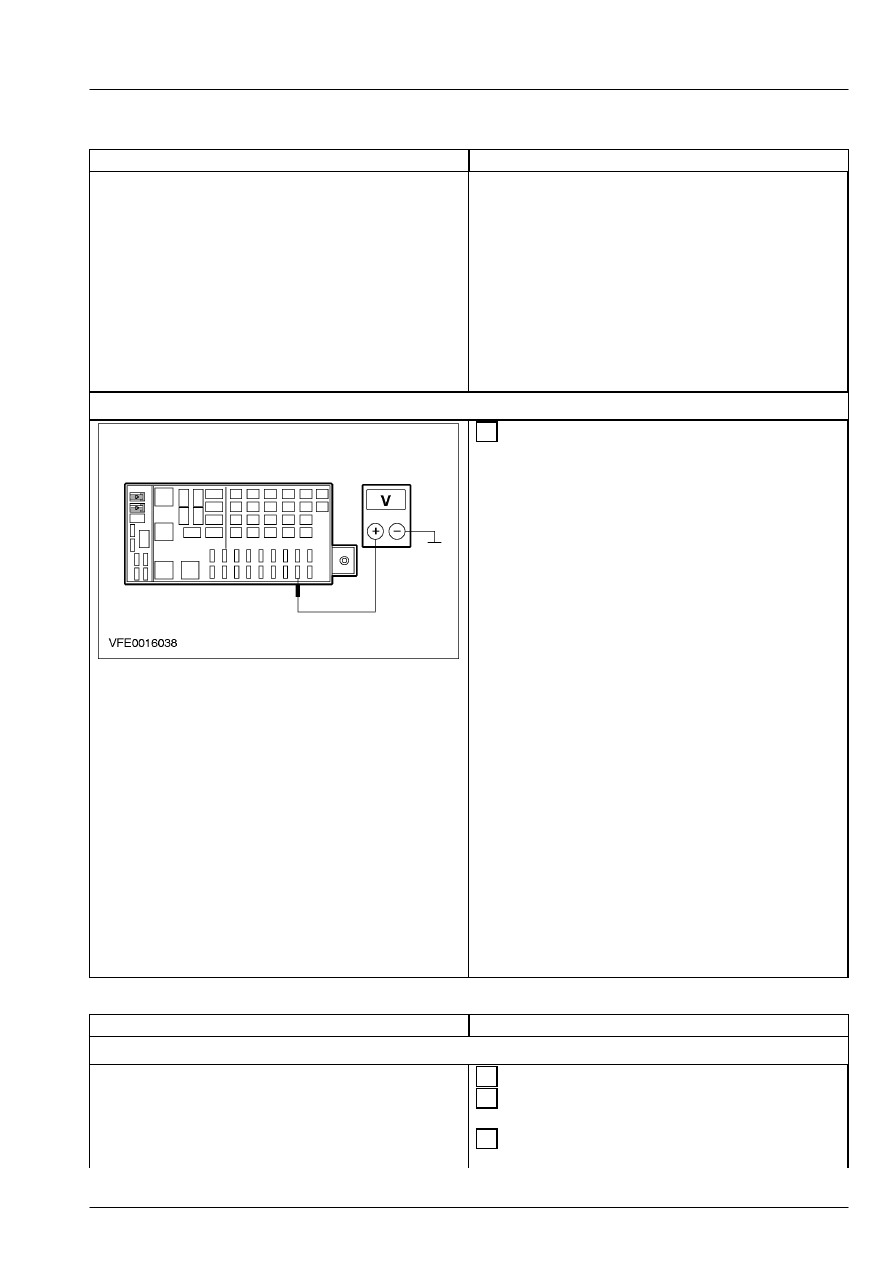

A6: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-KA1B НА РАЗМЫКАНИЕ

1 Измерьте напряжение между плавким

предохранителем F1.13 (30 A) (BJB) и "массой".

• Регистрируется ли напряжение аккумулятора?

→

→ Да

ОТРЕМОНТИРУЙТЕ электрическую цепь
15-KA1 (зеленую/желтую) и 15-KA1B
(зеленую/желтую), воспользовавшись
схемами электрических соединений.
ПРОВЕРЬТЕ, правильно ли действует
система.

→

→ Нет

ВОССТАНОВИТЕ электропитание плавкого
предохранителя F1.13, воспользовавшись
схемами электрических соединений. За
дополнительной информацией  обратитесь к
700-02-00. ПРОВЕРЬТЕ, правильно ли
действует  система.

PINPOINT-ТЕСТ B: НЕ РАБОТАЮТ ЗАДНИЕ ОЧИСТИТЕЛИ

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРЬТЕ ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ F1.13 (BJB) И F2.1 (CJB)

1 Введите положение OFF.

2 ПРОВЕРЬТЕ Плавкий предохранитель F1.13 (30

A) (BJB).

3 ПРОВЕРЬТЕ Плавкий предохранитель F2.1 (15

A) (CJB).

501-16-8

Стеклоочистители и стеклоомыватели 501-16-8

ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

4 Проверьте исправность функционирования

плавких предохранителей.

• Все плавкие предохранители исправны?

→

→ Да

Перейдите к B5

→

→ Нет

УСТАНОВИТЕ новый плавкий
предохранитель. ПРОВЕРЬТЕ, правильно ли
действует система.

Если плавкий предохранитель F1.13 снова
перегорит:

Перейдите к B2

Если плавкий предохранитель F2.1 снова
перегорит:

Перейдите к B4

B2: ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

1 Отсоедините Многофункциональный

переключатель - C202b.

2 Проверьте многофункциональный

переключатель, обратившись к проверке
элементов. За дополнительной информацией
обратитесь к 700-09-00.

• Многофункциональный переключатель
исправен?

→

→ Да

Перейдите к B3

→

→ Нет

УСТАНОВИТЕ новый
многофункциональный переключатель.
ПРОВЕРЬТЕ, правильно ли действует
система.

B3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-KA1 НА КОРОТКОЕ ЗАМЫКАНИЕ НА
"МАССУ"

1 Отсоедините Плавкий предохранитель F1.13 (30

A) (BJB).

2 Измерьте сопротивление между штырем 6

C202b многофункционального переключателя,
электрической цепи 15-KA1B (зеленой/желтой),
со стороны электропроводки, и "массой".

• Сопротивление составляет более 10 000 Ом?

→

→ Да

501-16-9

Стеклоочистители и стеклоомыватели 501-16-9

ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

УСТРАНИТЕ короткое замыкание на
"массу" электрических цепей 15S-KA4
(зеленой/черной), 15S-KA37 (зеленой/белой),
8S-DG1 (белой) и 15S-DG1
(зеленой/желтой). За дополнительной
информацией обратитесь к 700-03-00.
ПРОВЕРЬТЕ, правильно ли действует
система.

→

→ Нет

УСТРАНИТЕ короткое замыкание на
"массу" электрических цепей 15-KA1
(зеленой/желтой), 15-KA1B и 15-KA9
(зеленой/красной), воспользовавшись
схемами  электрических соединений. За
дополнительной информацией  обратитесь к
700-03-00. ПРОВЕРЬТЕ, правильно ли
действует  система.

B4: УСТРАНИТЕ КОРОТКОЕ ЗАМЫКАНИЕ НА "МАССУ" ПЛАВКОГО ПРЕДОХРАНИТЕЛЯ
F2.1 (15 A) (CJB)

1 Введите положение OFF.

2 В соответствии со схемами электрических

соединений, короткое замыкание на "массу"
находится в электрической цепи(ях) соединения
S237. Устраните короткое замыкание на "массу"
следующим образом:

- Визуально проверьте элементы и

электрические цепи на наличие механических
или электрических повреждений.

- Снимите все элементы жгута

электропроводки.

- Измерьте сопротивление между жгутом

электропроводки и "массой".

• Сопротивление составляет более 10 000 Ом?

→

→ Да

Жгут электропроводки исправен, один из
элементов неисправен.

Поочередно УСТАНОВИТЕ снятые
элементы  в обратном порядке в исходное
положение. ПРОВЕРЬТЕ для каждого
элемента, перегорает ли плавкий
предохранитель снова. Если плавкий
предохранитель  перегорит, СНИМИТЕ тот
элемент, который был  установлен
последним, и УСТАНОВИТЕ новый элемент.
ПРОВЕРЬТЕ, правильно ли действует
система.

→

→ Нет

Не работает жгут электропроводки.

501-16-10

Стеклоочистители и стеклоомыватели 501-16-10

ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ

ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

Если это возможно, разделите жгут на
отдельные сегменты, рассоединив все
имеющиеся последовательные разъем(ы).
ПРОВЕРЬТЕ каждый сегмент на  короткое
замыкание на "массу". Если необходимо,
разъедините  соединение и
ОТРЕМОНТИРУЙТЕ неработающую
электрическую цепь. ПРОВЕРЬТЕ,
правильно ли действует  система.

B5: ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

1 Отсоедините Многофункциональный

переключатель - C202b.

2 Проверьте многофункциональный

переключатель, обратившись к проверке
элементов. За дополнительной информацией
обратитесь к 700-09-00.

• Многофункциональный переключатель
исправен?

→

→ Да

Перейдите к B6

→

→ Нет

УСТАНОВИТЕ новый
многофункциональный переключатель.
ПРОВЕРЬТЕ, правильно ли действует
система.
