501-16-11

Стеклоочистители и стеклоомыватели 501-16-11



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

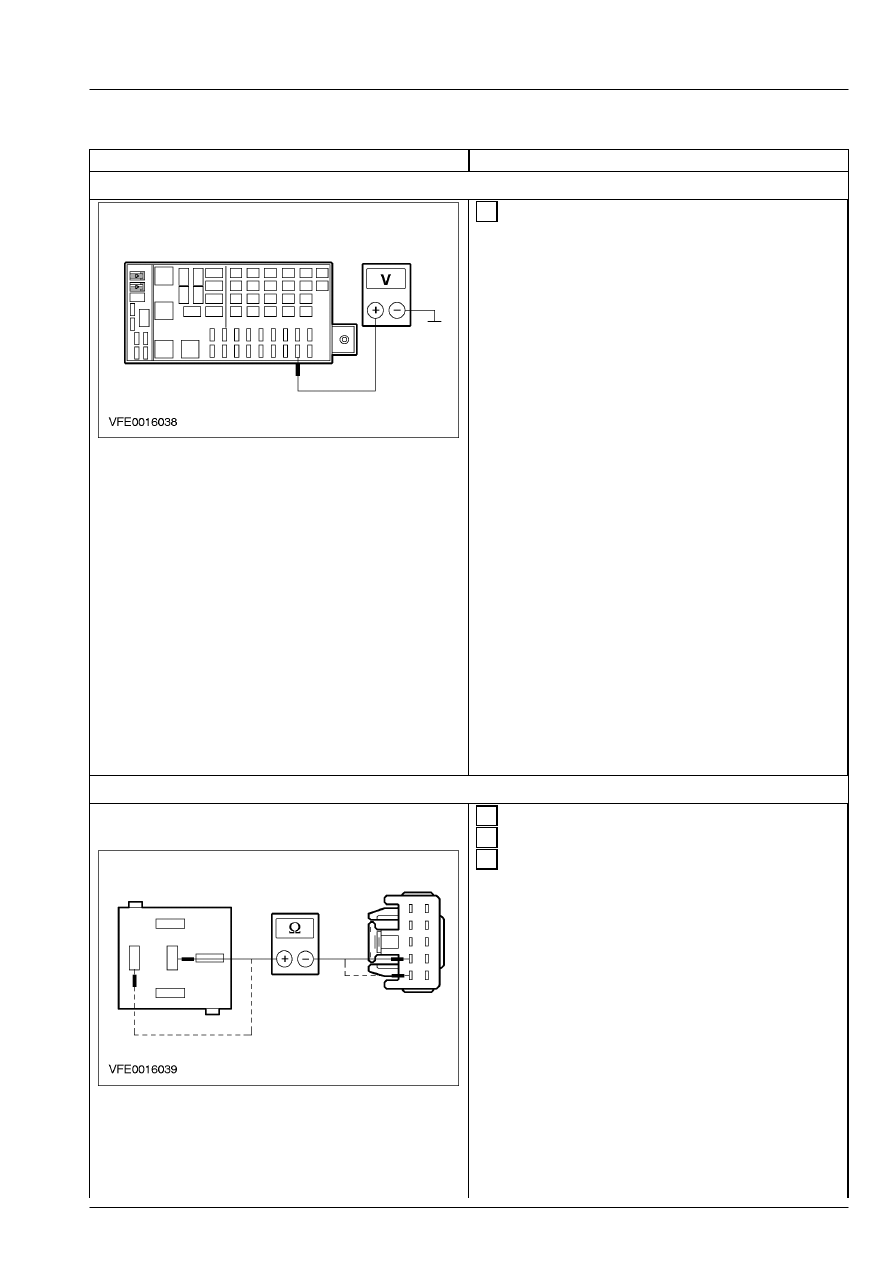

B7: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ 15-KA1 И  15-KA1B НА РАЗМЫКАНИЕ









 1  Измерьте напряжение между плавким

предохранителем F1.13 (30 A) (CJB) и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрические цепи 15-
KA1  (зеленую/желтую) и 15-KA1B
(зеленую/желтую),  воспользовавшись
схемами электрических соединений.  За
дополнительной информацией  обратитесь к
700-03-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание плавкого
предохранителя F1.13, воспользовавшись
схемами электрических соединений.  За
дополнительной информацией  обратитесь к
700-02-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.

B8: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКИЕ ЦЕПИ 15S-KA4,  15S-KA37 И 15S-KA31 НА РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Реле заднего очистителя - C2020.







 3  Измерьте сопротивление между штырем 4 /  5

C202b многофункционального переключателя,
электрической цепи 15S-KA4 (зеленой/черной)
/15S-KA31 (зеленой/желтой), со стороны
электропроводки, и штырем 4 / 1 C2020 реле
заднего очистителя, электрической цепи  15S-
KA37 (зеленой/белой) / 15S-KA31
(зеленой/желтой),  со стороны электропроводки.



• В обоих случаях сопротивление  составляет
менее 5 Ом?



→

→

→

→ Да





Перейдите к B9



501-16-12

Стеклоочистители и стеклоомыватели 501-16-12



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ соответствующую
электрическую цепь(и), воспользовавшись
схемами электрических соединений.
ПРОВЕРЬТЕ, правильно ли  действует
система.

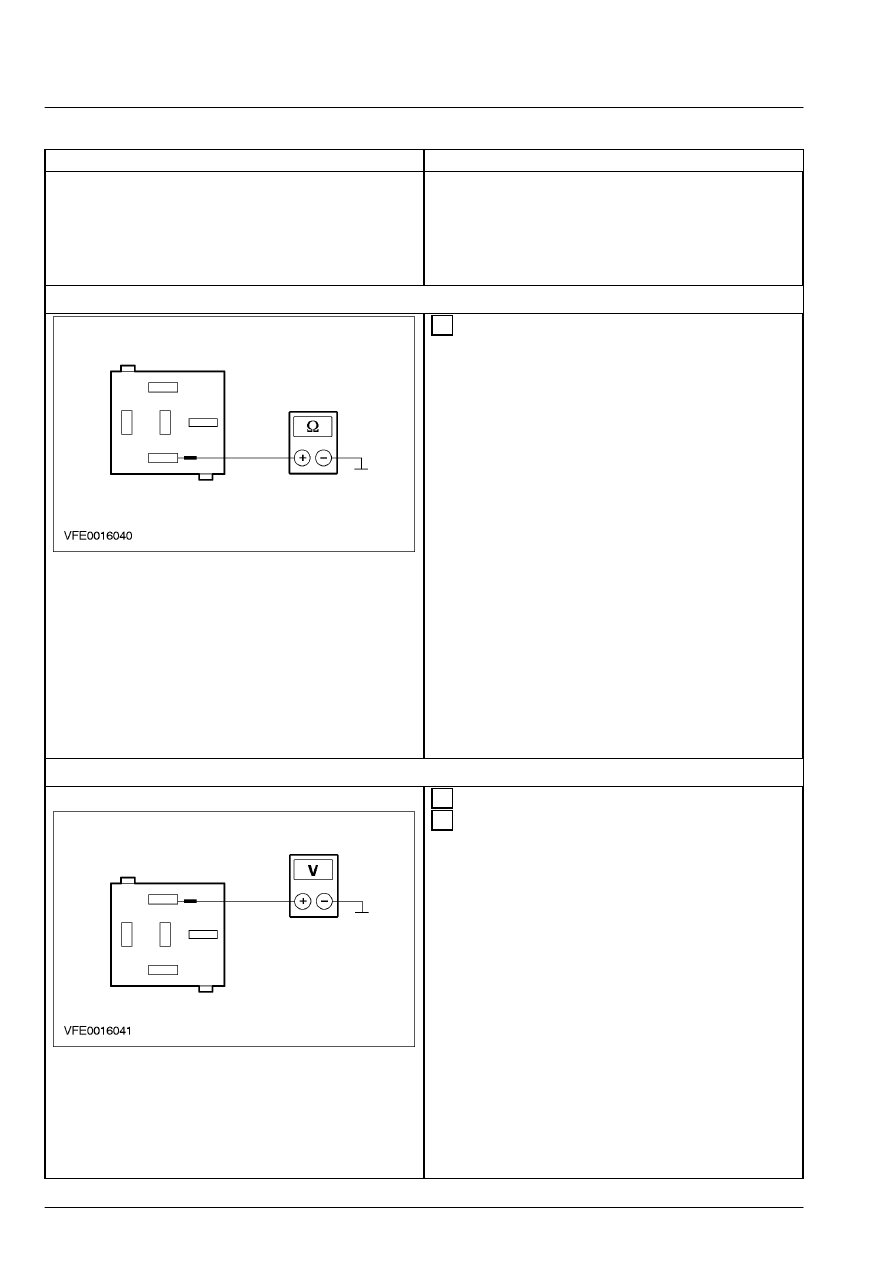

B9: ПРОВЕРЬТЕ ЗАЗЕМЛЕНИЕ РЕЛЕ ЗАДНЕГО  ОЧИСТИТЕЛЯ









 1  Измерьте сопротивление между штырем 3

C2020 реле заднего очистителя, электрической
цепи 31-KA31 (черной), со стороны
электропроводки, и "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к B10





→

→

→

→ Нет



ВОССТАНОВИТЕ заземление
электрической цепи 31-KA31 (черной),
воспользовавшись схемами электрических
соединений.  ПРОВЕРЬТЕ, правильно ли
действует система.

B10: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ РЕЛЕ ЗАДНЕГО  ОЧИСТИТЕЛЯ







 1  Ведите положение ON.







 2  Измерьте напряжение между штырем 5 C2020

реле заднего очистителя, электрической  цепи
15-KA32 (зеленой/коричневой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к B12





→

→

→

→ Нет





Перейдите к B11



501-16-13

Стеклоочистители и стеклоомыватели 501-16-13



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

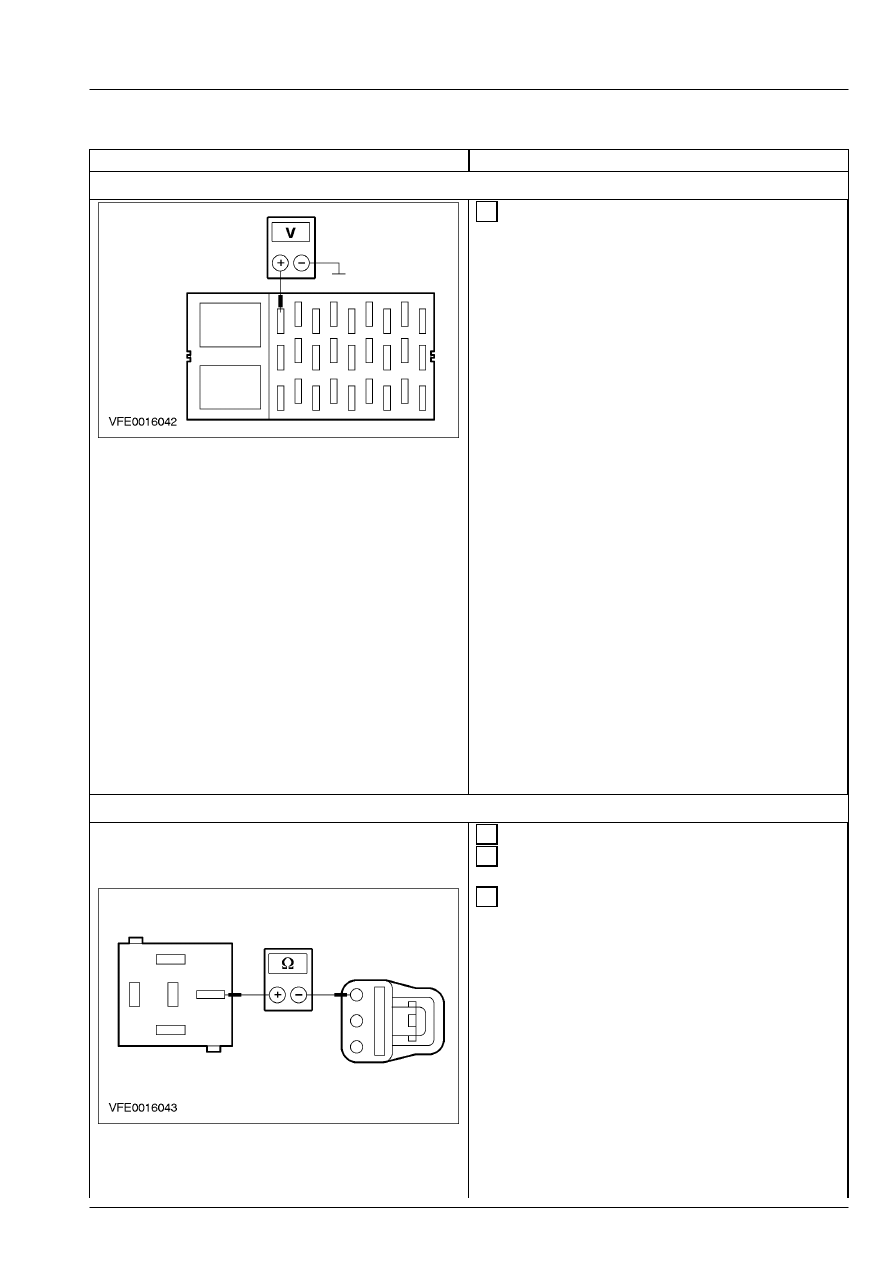

B11: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-GG1 И  D15-KA32 НА РАЗМЫКАНИЕ









 1  Измерьте напряжение между плавким

предохранителем F2.1 (15 A) (CJB) и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



ВОССТАНОВИТЕ электропитание
электрических цепей 15-GG1
(зеленой/желтой) и  15-KA32
(зеленой/коричневой), воспользовавшись
схемами электрических соединений.  За
дополнительной информацией  обратитесь к
700-03-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание плавкого
предохранителя F2.1, воспользовавшись
схемами электрических соединений.  За
дополнительной информацией  обратитесь к
700-02-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.

B12: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 32-KA32 НА  РАЗМЫКАНИЕ







 1  Введите положение OFF.





 2  Отсоедините Электродвигатель очистителя -

задний,  правый - C497.







 3  Измерьте сопротивление между штырем 2

C2020 реле заднего очистителя, электрической
цепи 32-KA32 (белой/красной), со стороны
электропроводки, и штырем 3 C497
электродвигателя заднего правого  очистителя,
электрической цепи 32-KA32A  (белой/красной),
со стороны  электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да

501-16-14

Стеклоочистители и стеклоомыватели 501-16-14



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТАНОВИТЕ новое реле заднего
очистителя.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет



ВОССТАНОВИТЕ электропитание
электрической цепи 15-GG1 (зеленой/желтой)
и  15-KA32 (зеленой/коричневой),
воспользовавшись  схемами электрических
соединений.  ПРОВЕРЬТЕ, правильно ли
действует система.



PINPOINT-ТЕСТ C: ОЧИСТИТЕЛИ ЛОБОВОГО СТЕКЛА ПОСТОЯННО  ВКЛЮЧЕНЫ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ  ПЕРЕКЛЮЧАТЕЛЬ







 1  Введите положение OFF.





 2  Отсоедините Многофункциональный

переключатель -  C202b.





 3  Ведите положение ON.





 4  Визуально проверьте очистители  лобового

стекла, передние.

    -   Поверните многофункциональный

переключатель в положение "OFF".



• Очистители лобового стекла  работают?



→

→

→

→ Да





Перейдите к C2





→

→

→

→ Нет



УСТАНОВИТЕ новый
многофункциональный переключатель.
ПРОВЕРЬТЕ, правильно ли  действует
система.

C2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 29S-KA10 НА  КОРОТКОЕ ЗАМЫКАНИЕ НА
ИСТОЧНИК ПИТАНИЯ









 1  Измерьте напряжение между штырем 9 C202b

многофункционального переключателя,
электрической цепи 29S-KA10
(оранжевой/черной),  со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да
