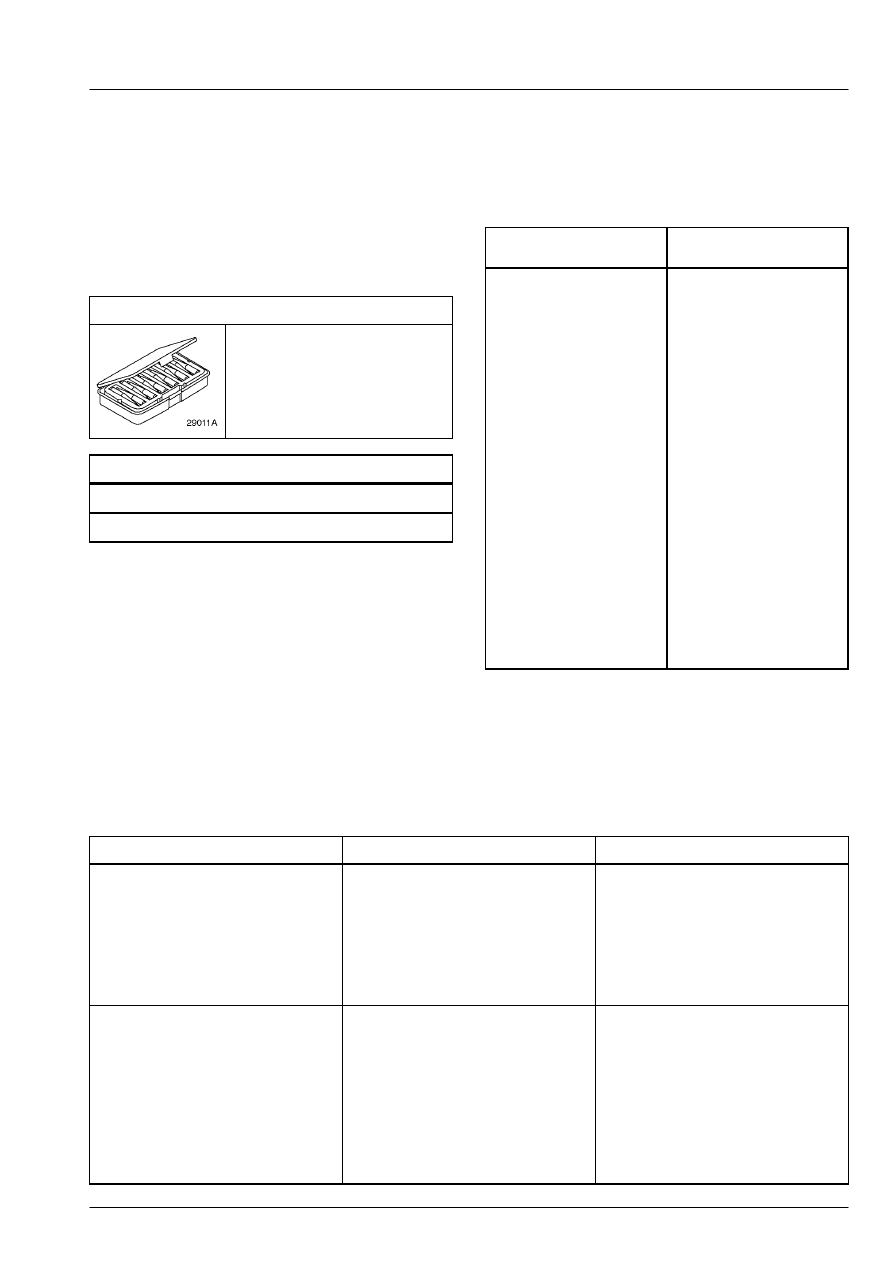

501-16-3

Стеклоочистители и стеклоомыватели 501-16-3



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Стеклоочистители и стеклоомыватели — В комплектацию автомобиля входит:

центральная коробка соединений (CJB)



За информацией по соединениям и разъемам

обратитесь к Схеме ЭИектрических Соединений

501-16.

Специальный инструмент





Комплект электрических
зондов
29-011A



Общее оборудование





Аналоговый вольтметр

Цифровой мультиметр



Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Проверьте визуально наличие очевидных

признаков механических или электрических
повреждений.

Схема визуального осмотра



Механические

факторы



Электрические

факторы





–  Отсутствует или

повреждена щетка
стеклоочистителя.

  –  Заедает ось рычага

стеклоочистителя.

  –  Пустой бачок для

рабочей жидкости
омывателя лобового
стекла.

  –  Погнутые шланги.
  –  Закупоренные

форсунки
стеклоомывателя.

  –  Застрял поплавок в

бачке для рабочей
жидкости омывателя
лобового стекла.



–  Плавкий

предохранитель(и).

  –  Жгут

электропроводки.

  –  Электродвигатель(и)

стеклоочистителя.

  –  Насос

стеклоомывателя.

  –  Электрический

разъем(ы).

  –  Переключатель(и).
  –  Реле

стеклоочистителя.

  –  Центральная

коробка соединений
(CJB).

  –  Коробка соединений

аккумулятора  (BJB).

  –  Коробка реле.




3.  Если очевидная причина выявленной вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и
обратитесь к Таблице признаков
неисправности.

Состояние



Возможные Причины



Действие





• Не работают рычаги очистителя

лобового  стекла



• Плавкий предохранитель(и).

 • Электрическая цепь(и).
 • Многофункциональный

переключатель.

 • Электродвигатель очистителя

лобового  стекла.

 • Реле очистителя лобового стекла.



• Перейдите к Проверке системы

А.



• Не работают очистители заднего

стекла



• Плавкий предохранитель(и).

 • Электрическая цепь(и).
 • Реле очистителя заднего стекла
 • Электродвигатель очистителя -

левый,  задний.

 • Электродвигатель очистителя -

правый,  задний.

 • Многофункциональный

переключатель.



• Перейдите к проверке системы

B.

501-16-4

Стеклоочистители и стеклоомыватели 501-16-4



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

Состояние



Возможные Причины



Действие





• Очистители лобового стекла

постоянно  включены



• Многофункциональный

переключатель.

 • Электрические цепи.
 • Электродвигатель очистителя

лобового  стекла.

 • Реле очистителя лобового стекла.



• Перейдите к проверке системы

C.



• Не работает режим

высокоскоростной  очистки
(режим прерывистой очистки
исправен).



• Многофункциональный

переключатель.

 • Электродвигатель очистителя.
 • Электрическая цепь(и).



• Перейдите к проверке системы

D.



• Не работает режим

низкоскоростной  очистки
(режим прерывистой очистки
исправен)



• Многофункциональный

переключатель.



• Перейдите к проверке системы E.



• Не работает режим прерывистой

очистки  (другие функции
исправны)



• Реле переднего очистителя.

 • Многофункциональный

переключатель.

 • Электрическая цепь(и).



• Перейдите к проверке системы F.



• Стеклоочистители не

возвращаются в  нерабочее
положение после их выключения



• Электродвигатель очистителя

лобового  стекла
(ограничительный
переключатель).

 • Реле переднего

стеклоочистителя.

 • Многофункциональный

переключатель.

 • Центральная коробка соединений

(CJB).

 • Электрическая цепь(и).



• Перейдите к проверке системы

G.



• Не работает насос омывателя и

очистители



• Электрические цепи.

 • Плавкий предохранитель(и).
 • Неисправность в жгуте

электропроводки,  направленном
к переключателю зажигания.

 • Многофункциональный

переключатель.



• Перейдите к Проверке системы

А.



• Не работает насос омывателя

(очистители исправны)



• Многофункциональный

переключатель.

 • Насос омывателя лобового

стекла.

 • Электрическая цепь(и).



• Перейдите к проверке системы

H.



• Не работает один

электродвигатель  заднего
очистителя



• Электрическая цепь(и).

 • Электродвигатель очистителя -

левый/правый, задний.



• Перейдите к проверке системы I.



Pinpoint-тесты

ПРИМЕЧАНИЕ: Используйте цифровой
мультиметр для  всех электрических измерений.

501-16-5

Стеклоочистители и стеклоомыватели 501-16-5



ДИАГНОСТИКА И ПРОВЕРКИ

PINPOINT-ТЕСТ A: НЕ РАБОТАЮТ ПЕРЕДНИЕ ОЧИСТИТЕЛИ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F1.13  (30 A) (BJB)







 1  Введите положение OFF.





 2  ПРОВЕРЬТЕ Плавкий предохранитель F1.13 (30

A)  (BJB).





 3  Проверьте плавкие предохранители  F1.13.



• Плавкий предохранитель F1.13  исправен?



→

→

→

→ Да





Перейдите к A5





→

→

→

→ Нет



Установите новый плавкий предохранитель.
ПРОВЕРЬТЕ, правильно ли  действует
система.



Если плавкий предохранитель F1.13 снова
перегорит:

Перейдите к A2



A2: ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ  ПЕРЕКЛЮЧАТЕЛЬ







 1  Отсоедините Многофункциональный

переключатель -  C202b.





 2  Проверьте многофункциональный

переключатель, обратившись к проверке
элементов.  За дополнительной информацией
обратитесь к 700-09-00.



• Многофункциональный переключатель
исправен?



→

→

→

→ Да





Перейдите к A3





→

→

→

→ Нет



УСТАНОВИТЕ новый
многофункциональный переключатель.
ПРОВЕРЬТЕ, правильно ли  действует
система.

A3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-KA1 НА  КОРОТКОЕ ЗАМЫКАНИЕ НА
"МАССУ"







 1  Отсоедините Плавкий предохранитель F1.13 (30

A)  (BJB).







 2  Измерьте сопротивление между штырем 6

C202b многофункционального переключателя,
электрической цепи 15-KA1B (зеленой/желтой),
со  стороны электропроводки, и "массой".



• Сопротивление составляет более 10 000  Ом?

501-16-6

Стеклоочистители и стеклоомыватели 501-16-6



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Да



УСТРАНИТЕ короткое замыкание на
"массу" электрических цепей 15S-KA4
(зеленой/черной), 15S-KA37 (зеленой/белой),
8S-DG1  (белой) и 15S-DG1
(зеленой/желтой).  За дополнительной
информацией обратитесь к 700-03-00.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



УСТРАНИТЕ короткое замыкание на
"массу" электрических цепей 15-KA1
(зеленой/желтой), 15-KA1B и 15-KA9
(зеленой/красной), воспользовавшись
схемами  электрических соединений.  За
дополнительной информацией  обратитесь к
700-03-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.

A4: ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ  ПЕРЕКЛЮЧАТЕЛЬ







 1  Отсоедините Многофункциональный

переключатель -  C202b.





 2  Проверьте многофункциональный

переключатель, обратившись к проверке
элементов.  За дополнительной информацией
обратитесь к 700-09-00.



• Многофункциональный переключатель
исправен?



→

→

→

→ Да





Перейдите к A5





→

→

→

→ Нет



УСТАНОВИТЕ новый
многофункциональный переключатель.
ПРОВЕРЬТЕ, правильно ли  действует
система.

A5: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ  МНОГОФУНКЦИОНАЛЬНОГО ПЕРЕКЛЮЧАТЕЛЯ







 1  Отсоедините Многофункциональный

переключатель -  C202b.





 2  Ведите положение ON.







 3  Измерьте напряжение между штырем 6 C202b

многофункционального переключателя,
электрической цепи 15-KA1B (зеленой/желтой),
со  стороны электропроводки, и "массой".
