501-14-35

Ручки, замки, защелки и системы входа 501-14-35



СНЯТИЕ И УСТАНОВКА

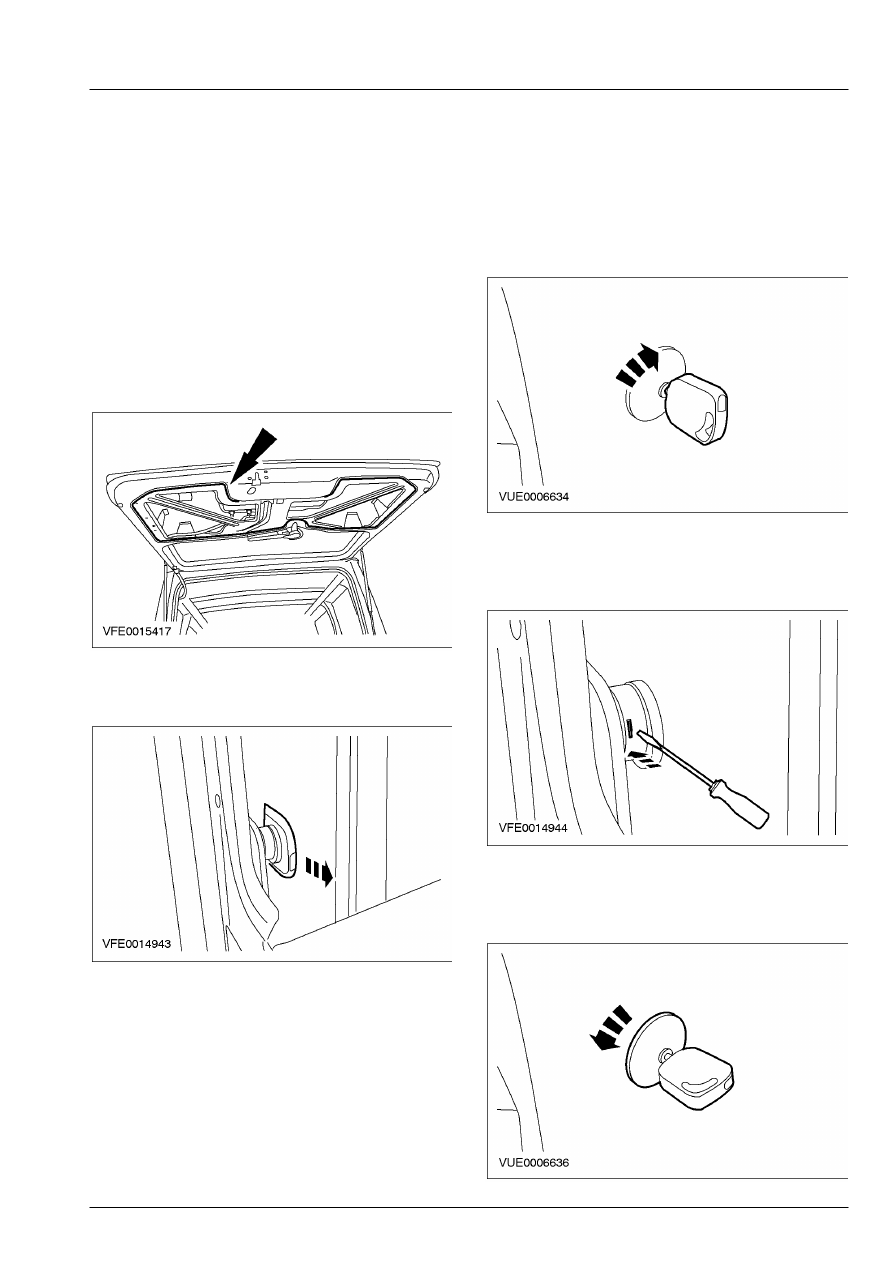

Цилиндр замка поднимаемой двери багажного отделения (41 664 0)



Снятие



1.  Снимите панель отделки задней двери

багажного отделения.    За дополнительной
информацией обратитесь к Разделу 501-05.

2. ПРИМЕЧАНИЕ: Не дотрагивайтесь до

поверхности клея,  поскольку это нарушит
повторное  склеивание.

    Отсоедините гидроизоляцию от панели

задней двери багажного отделения.









3.  Снимите крепежный зажим цилиндра замка

задней двери багажного отделения.









4.  Вставьте ключ в цилиндр замка задней

двери багажного отделения и поверните его
по часовой стрелке.









5.  Нажмите на язычок, чтобы освободить

цилиндр замка задней двери багажного
отделения.









6.  Поверните цилиндр замка задней двери

багажного отделения против часовой
стрелки.







501-14-36

Ручки, замки, защелки и системы входа 501-14-36



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

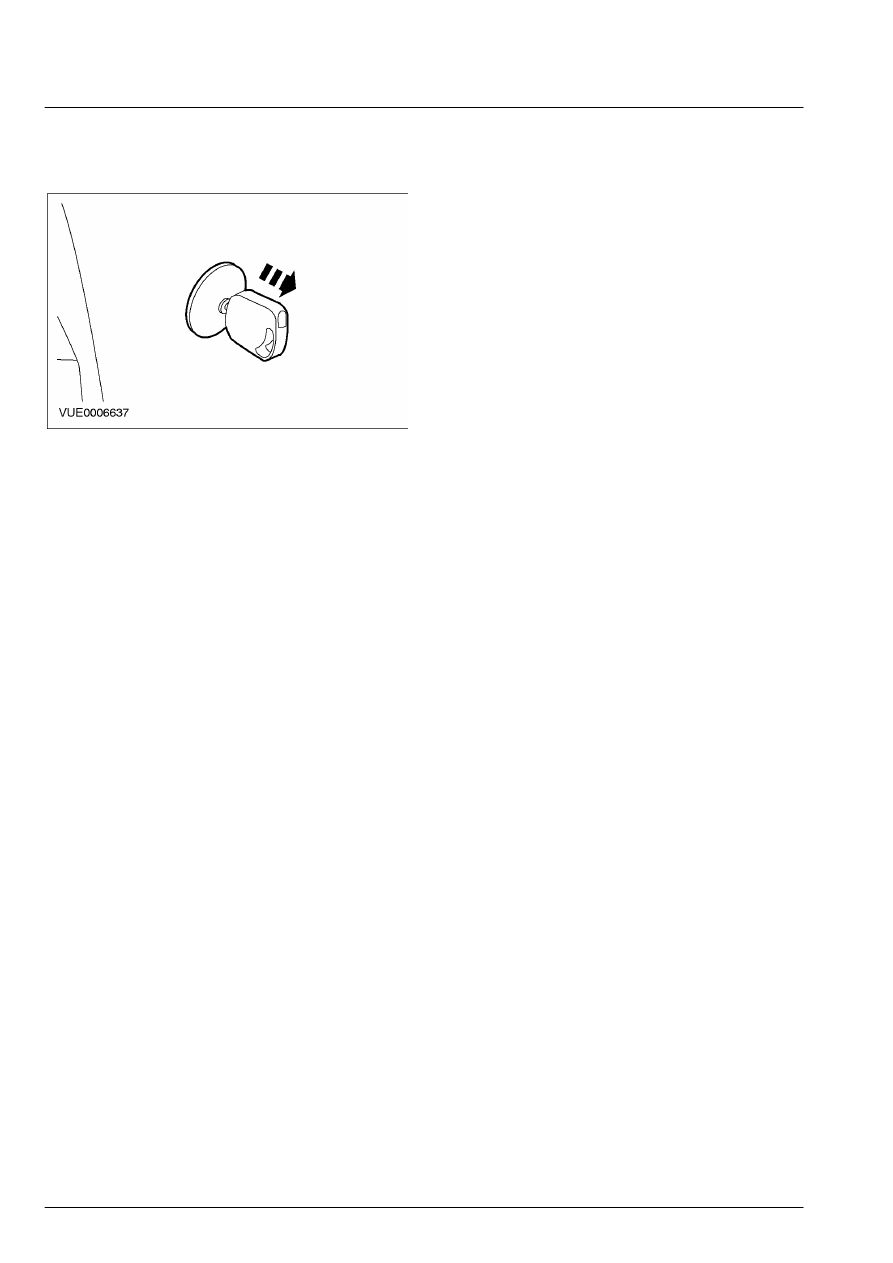

7.  Снимите цилиндр замка задней двери

багажного отделения.







Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.

501-14-37

Ручки, замки, защелки и системы входа 501-14-37



СНЯТИЕ И УСТАНОВКА

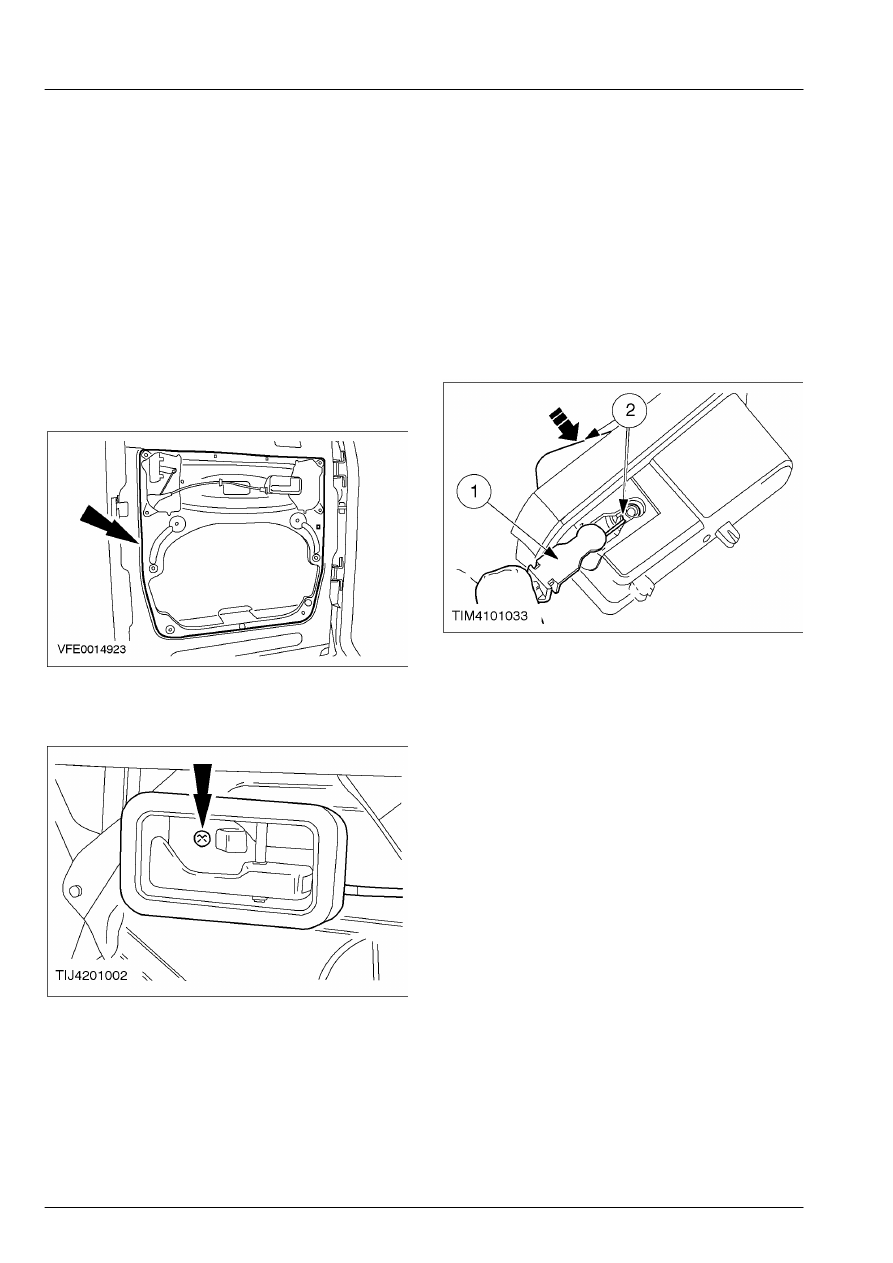

Дистанционное управление защелкой передней двери (41 334 0)



Снятие



1.  Снимите панель отделки передней двери.

За дополнительной информацией
обратитесь к Разделу 501-05.

2. ПРИМЕЧАНИЕ: Не дотрагивайтесь до

поверхности клея,  поскольку это нарушит
повторное  склеивание.

    Отсоедините гидроизоляцию от панели

передней двери.









3.  Отсоедините внутреннюю ручку  отпирания

защелки передней двери.

       1. Открепите внутреннюю ручку отпирания

защелки передней двери.

       2. Снимите растяжку троса.









4.  Отсоедините трос внутренней ручки

отпирания защелки передней двери.

       1. Отсоедините наружный трос.
       2. Нажмите на рычаг, находящийся в

положении запирания, чтобы совместить
внутренний трос с пазом для
разблокировки.







Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.

501-14-38

Ручки, замки, защелки и системы входа 501-14-38



СНЯТИЕ И УСТАНОВКА

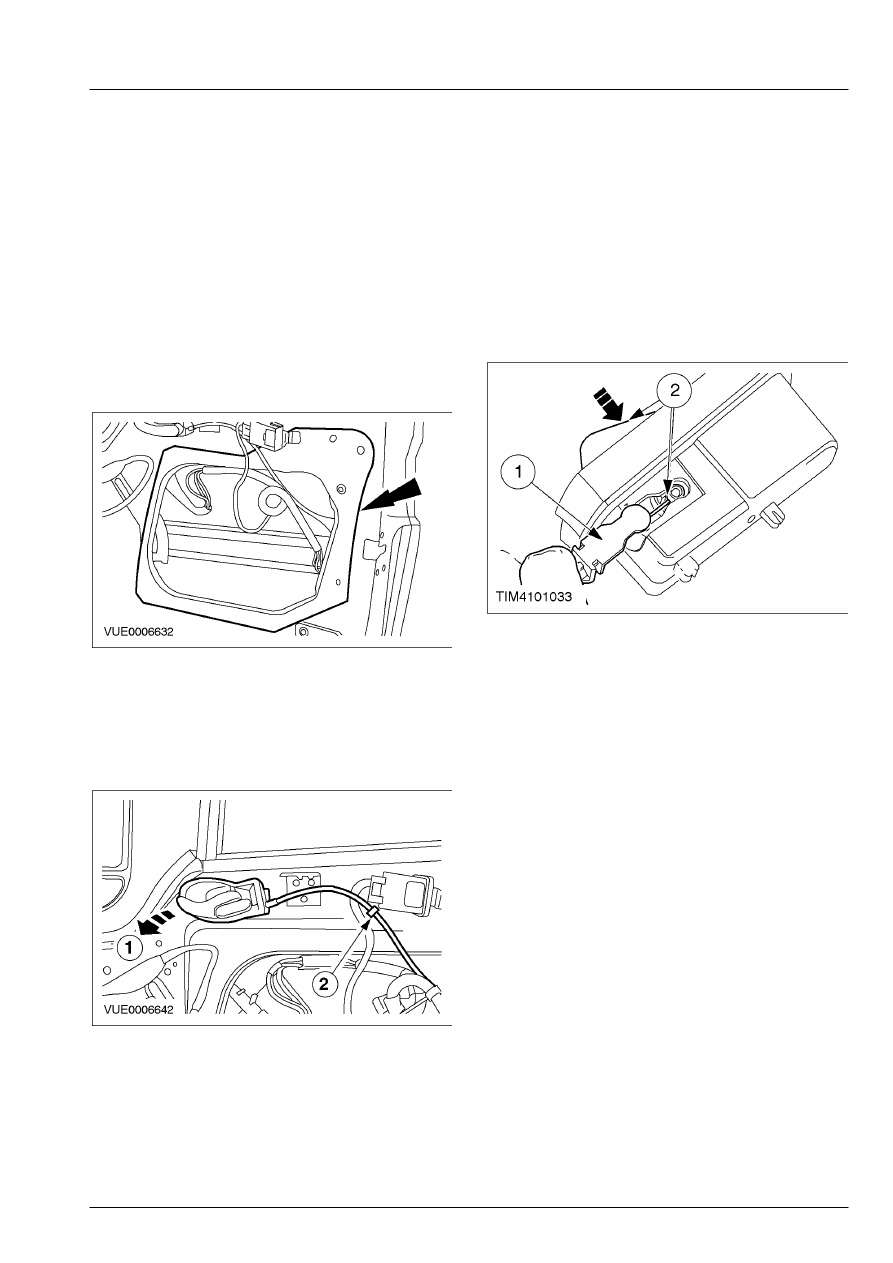

Дистанционное управление защелкой задней двери — кузов типа "шасси" и

сдвоенной кабиной



Снятие



1.  Снимите панель отделки задней двери.    За

дополнительной информацией обратитесь к
Разделу 501-05.

2. ПРИМЕЧАНИЕ: Не дотрагивайтесь до

поверхности клея,  поскольку это нарушит
повторное  склеивание.

    Отсоедините гидроизоляцию от панели

отделки задней двери.









3.  Отсоедините внутреннюю ручку  отпирания

защелки задней двери.









4.  Отсоедините трос внутренней ручки

отпирания защелки задней двери.

       1. Отсоедините наружный трос.
       2. Нажмите на рычаг, находящийся в

положении запирания, чтобы совместить
внутренний трос с пазом для
разблокировки.







Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.
