501-14-39

Ручки, замки, защелки и системы входа 501-14-39



СНЯТИЕ И УСТАНОВКА



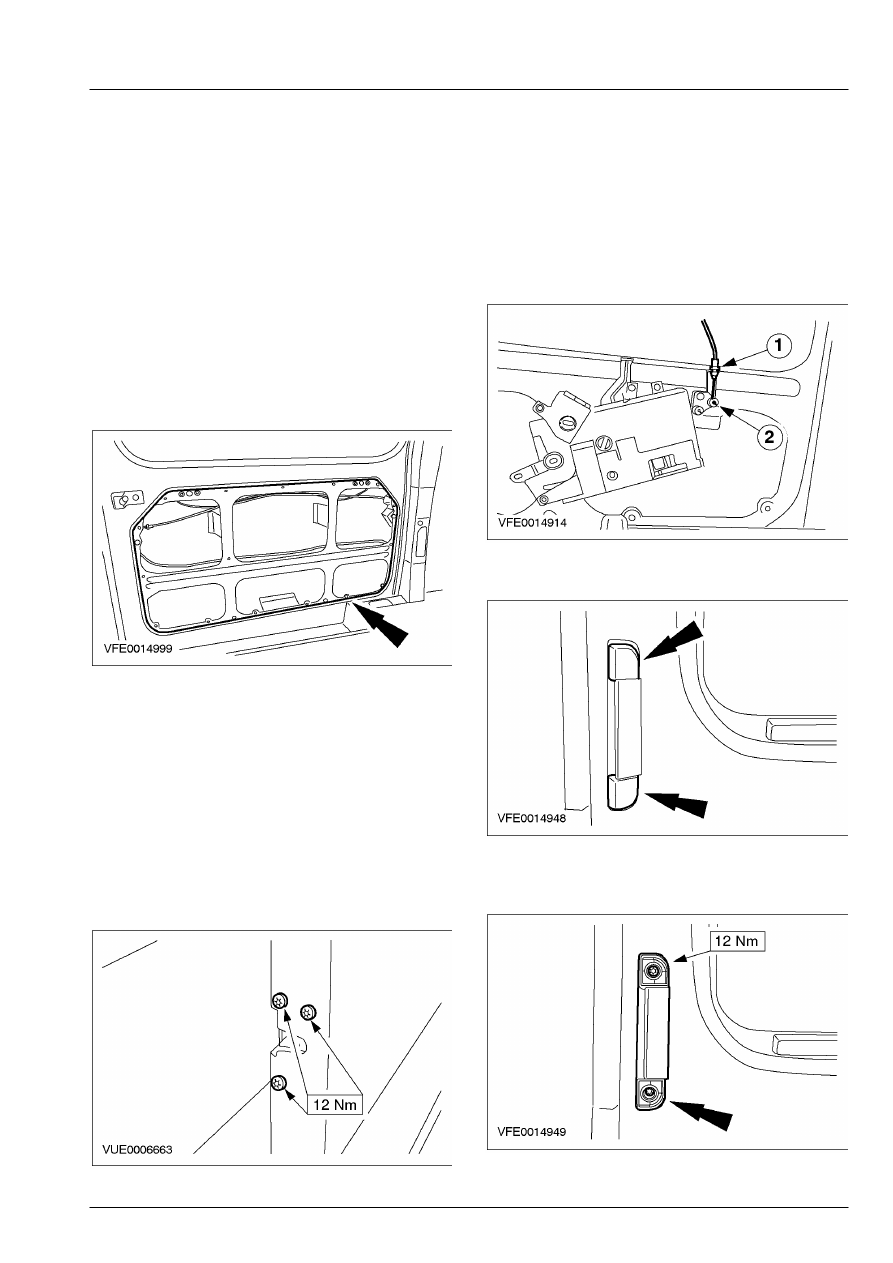

Внутренняя ручка отпирания защелки сдвижной двери (41 563 0)



Снятие

Все автомобили
 1.  Снимите панель отделки сдвижной двери.

За дополнительной информацией
обратитесь к Разделу 501-05.

2. ПРИМЕЧАНИЕ: Не дотрагивайтесь до

поверхности клея,  поскольку это нарушит
повторное  склеивание.

    Отсоедините гидроизоляцию от панели

сдвижной двери.







Автомобили без централизованного  запирания
 3.  Снимите цилиндр замка сдвижной двери.

За дополнительной информацией
обратитесь к главе Цилиндр замка
сдвижной двери имеющейся в этом разделе.



Все автомобили
4. ПРИМЕЧАНИЕ: Убедитесь в том, что защелка

сдвижной  двери находится в положении
запирания.

    Выверните крепежные болты защелки

сдвижной двери.









5.  Отсоедините трос внутренней ручки

отпирания защелки сдвижной двери.

       1. Отсоедините наружный трос.
       2. Отсоедините внутренний трос.









6.  Снимите крышки винтов.









7.  Снимите внутреннюю ручку отпирания

защелки сдвижной двери.







501-14-40

Ручки, замки, защелки и системы входа 501-14-40



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.

501-16-1

Стеклоочистители и стеклоомыватели 501-16-1



РАЗДЕЛ 501-16 Стеклоочистители и стеклоомыватели

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



501-16-2

ДИАГНОСТИКА И ПРОВЕРКИ





Стеклоочистители и стеклоомыватели — В комплектацию автомобиля входит: центральная

коробка соединений (CJB)..............................................................................................................



501-16-3

Осмотр и проверка...........................................................................................................................

501-16-3

Pinpoint-тесты ..................................................................................................................................

501-16-4

Проверки элементов........................................................................................................................

501-16-32

ОБЩИЕ ПРОЦЕДУРЫ





Регулировка щеток и рычагов очистителей лобового стекла................................ (32 591 0)



501-16-35

Регулировка......................................................................................................................................

501-16-35

СНЯТИЕ И УСТАНОВКА





Электродвигатель очистителя лобового стекла...................................................... (32 524 0)



501-16-36



501-16-2

Стеклоочистители и стеклоомыватели 501-16-2



СПЕЦИФИКАЦИИ



Регулировка щетки и рычага  стеклоочистителя



Угол между лобовым стеклом и рычагом  стеклоочистителя 3

градуса



Спецификация моментов затяжки



Наименование



Нм



Фунт-фут



Фунт-дюйм



Гайка крепления рычага очистителя  лобового
стекла

22 16  -

Болт крепления кронштейна  электродвигателя
очистителя лобового  стекла

12 9  -

Болты крепления электродвигателя  очистителя
лобового стекла

12 9  -

Гайка крепления рычага очистителя  лобового
стекла

26 19  -

Винт крепления рычажного механизма  очистителя
лобового стекла

8 - 71
