Ford Transit (2001 год). Руководство - часть 70

501-14-27

Ручки, замки, защелки и системы входа 501-14-27



СНЯТИЕ И УСТАНОВКА

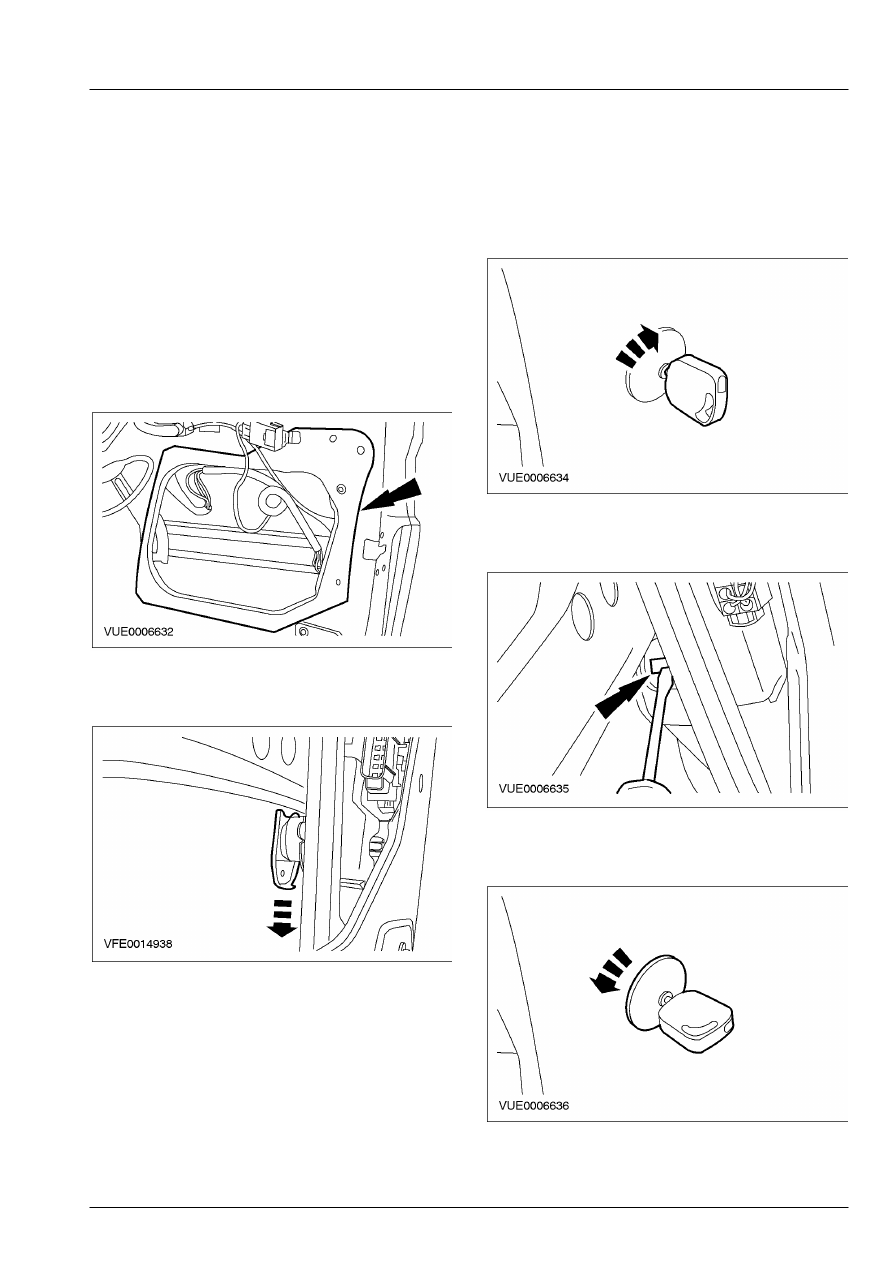

Цилиндр замка передней двери (41 336 0)



Снятие



1.  Снимите панель отделки передней двери.

За дополнительной информацией
обратитесь к Разделу 501-05.

2. ПРИМЕЧАНИЕ: Не дотрагивайтесь до

поверхности клея,  поскольку это нарушит
повторное  склеивание.

    Отсоедините гидроизоляцию от панели

передней двери.









3.  Снимите крепежный зажим цилиндра замка

передней двери.









4.  Вставьте ключ в цилиндр замка передней

двери и поверните его по часовой  стрелке.









5.  Нажмите на язычок, чтобы освободить

цилиндр замка передней двери.









6.  Поверните цилиндр замка передней двери

против часовой стрелки.







501-14-28

Ручки, замки, защелки и системы входа 501-14-28



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

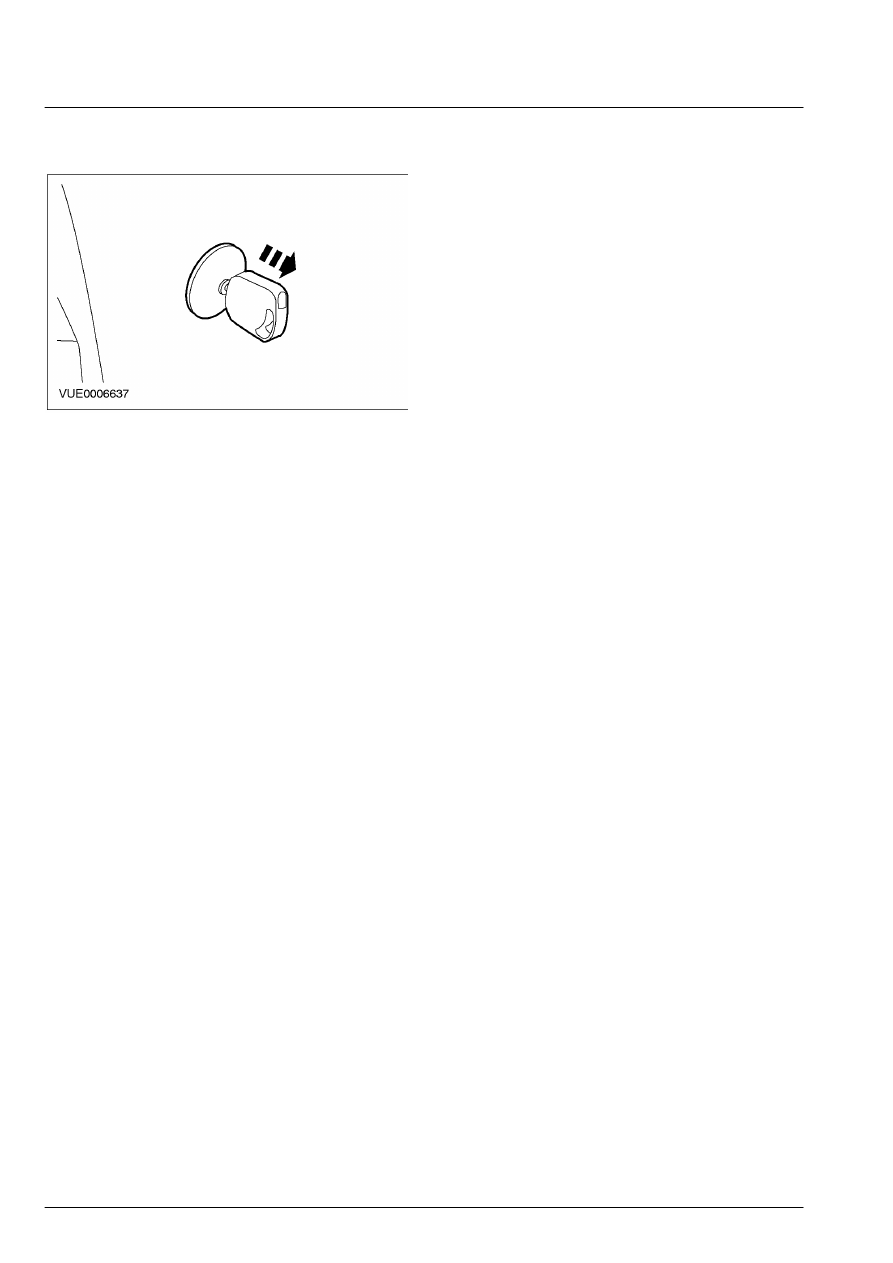

7.  Снимите цилиндр замка передней  двери.







Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.

501-14-29

Ручки, замки, защелки и системы входа 501-14-29



СНЯТИЕ И УСТАНОВКА



Цилиндр замка сдвижной двери



Общее оборудование





Сверло диаметром 2.5 мм



Снятие



1.  Снимите панель отделки сдвижной двери.

За дополнительной информацией
обратитесь к Разделу 501-05.

2. ПРИМЕЧАНИЕ: Не дотрагивайтесь до

поверхности клея,  поскольку это нарушит
повторное  склеивание.

    Отсоедините гидроизоляцию от панели

сдвижной двери.









3.  Снимите крепежный зажим цилиндра замка

сдвижной двери.









4.  Вставьте ключ в цилиндр замка сдвижной

двери и поверните его по часовой  стрелке.









5.  Вставьте сверло диаметром 2.5 мм в

отверстие в защелке сдвижной двери, чтобы
освободить цилиндр замка сдвижной  двери.









6.  Поверните цилиндр замка сдвижной двери

против часовой стрелки.







501-14-30

Ручки, замки, защелки и системы входа 501-14-30



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



7.  Снимите цилиндр замка сдвижной  двери.







Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.
