501-16-23

Стеклоочистители и стеклоомыватели 501-16-23



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Да





Перейдите к G3





→

→

→

→ Нет



УСТАНОВИТЕ новый электродвигатель
очистителя лобового стекла.  ПРОВЕРЬТЕ,
правильно ли действует  система.

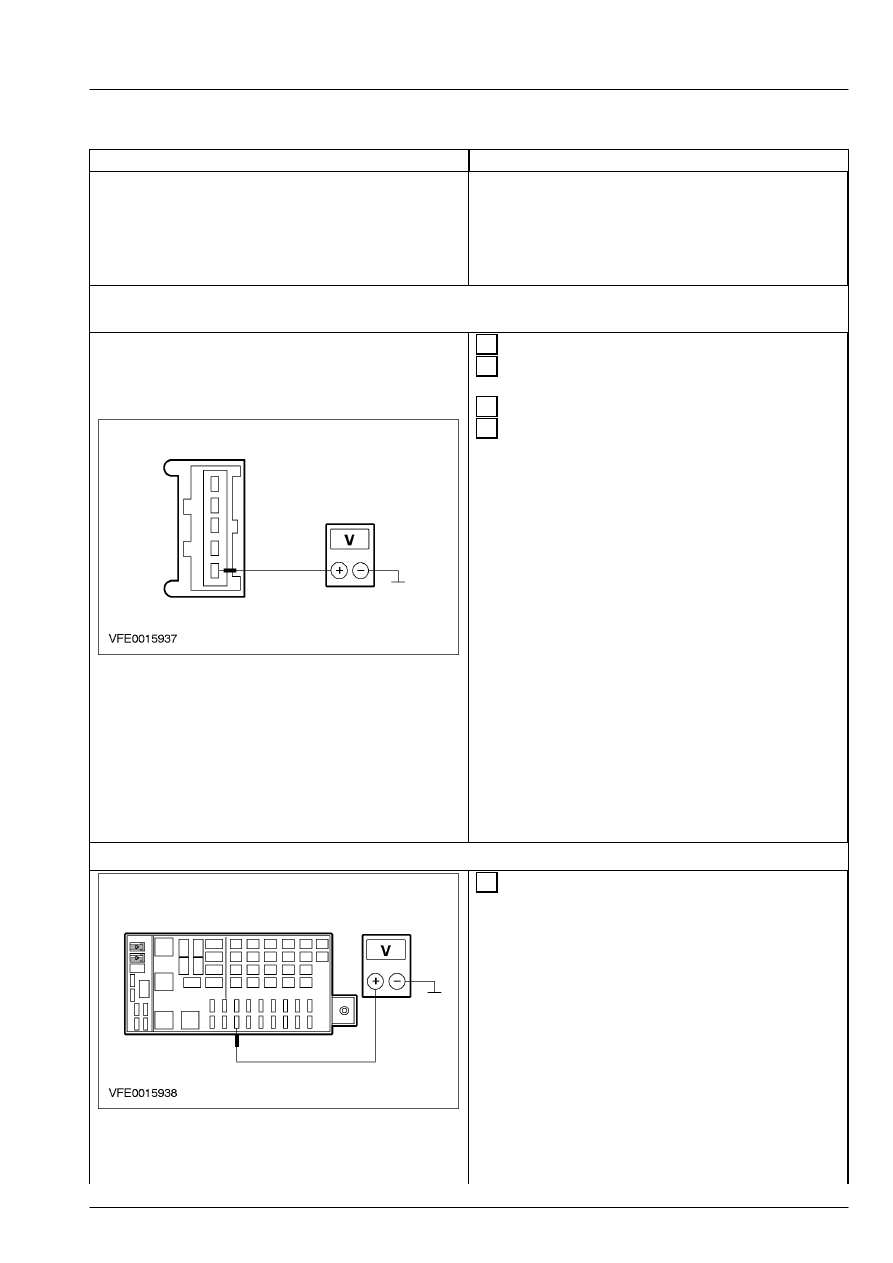

G3: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ  ЭЛЕКТРОДВИГАТЕЛЯ ОЧИСТИТЕЛЯ ЛОБОВОГО
СТЕКЛА







 1  Введите положение OFF.





 2  Отсоедините Электродвигатель очистителя

лобового стекла - C125.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 1 C125

электродвигателя очистителя лобового  стекла,
электрической цепи 15-KA9  (зеленой/красной),
со стороны  электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТРАНИТЕ размыкание электрических
цепей 32-KA9A (белой/коричневой) и 32-
KA9 (белой/коричневой).  ПРОВЕРЬТЕ,
правильно ли  действует система.



→

→

→

→ Нет





Перейдите к G4



G4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15-KA9 НА  РАЗМЫКАНИЕ









 1  Измерьте напряжение между плавким

предохранителем F1.13 (30 A) (BJB) и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да

501-16-24

Стеклоочистители и стеклоомыватели 501-16-24



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



УСТРАНИТЕ размыкание электрической
цепи 15-KA9 (зеленой/красной),
воспользовавшись схемами электрических
соединений.  ПРОВЕРЬТЕ, правильно ли
действует система.



→

→

→

→ Нет



УСТАНОВИТЕ новое реле очистителя
лобового стекла.  ПРОВЕРЬТЕ, правильно ли
действует  система.



Если необходимо, ОТРЕМОНТИРУЙТЕ
электрическую цепь 15-KA1
(зеленую/желтую) или  восстановите
электропитание плавкого  предохранителя
F1.13, воспользовавшись  схемами
электрических соединений.  За
дополнительной информацией  обратитесь к
700-02-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.



PINPOINT-ТЕСТ H: НЕ РАБОТАЕТ НАСОС ОМЫВАТЕЛЯ  (ОЧИСТИТЕЛИ ИСПРАВНЫ)





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

H1: ПРОВЕРЬТЕ ПЛАВКИЕ ПРЕДОХРАНИТЕЛИ F1.13  (30A) (BJB)







 1  Введите положение OFF.





 2  ПРОВЕРЬТЕ Плавкий предохранитель F1.13 (30

A)  (BJB).





 3  ПРОВЕРЬТЕ Плавкий предохранитель F1.11 (10

A)  (BJB).





 4  Введите положение OFF.





 5  ПРОВЕРЬТЕ Плавкий предохранитель F1.13 (30

A)  (BJB).





 6  Проверьте, исправны ли плавкие

предохранители F1.13 (30 A) (BJB).



• Плавкий предохранитель исправен?



→

→

→

→ Да





Перейдите к H2





→

→

→

→ Нет



УСТАНОВИТЕ новый плавкий
предохранитель.  ПРОВЕРЬТЕ, правильно ли
действует система.



Если плавкий предохранитель F1.13 снова
перегорит:

Перейдите к A1



H2: ОПРЕДЕЛИТЕ НЕРАБОТАЮЩУЮ ФУНКЦИЮ







 1  Ведите положение ON.





 2  Проверьте, работает ли омыватель  лобового

стекла или задний омыватель.



• Омыватель лобового стекла не  работает?



→

→

→

→ Да





Перейдите к H3





→

→

→

→ Нет





Перейдите к H9



501-16-25

Стеклоочистители и стеклоомыватели 501-16-25



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

H3: ПРОВЕРЬТЕ ПЛАВКИЙ ПРЕДОХРАНИТЕЛЬ F1.11  (10 A) (BJB)







 1  Введите положение OFF.





 2  ПРОВЕРЬТЕ Плавкий предохранитель F1.11 (10

A)  (BJB).





 3  Проверьте, исправен ли плавкий

предохранитель F1.11 (10 A) (BJB).



• плавкий предохранитель F1.11  исправен?



→

→

→

→ Да





Перейдите к H4





→

→

→

→ Нет



УСТАНОВИТЕ новый плавкий
предохранитель F1.11.  ПРОВЕРЬТЕ,
правильно ли действует  система.



Если плавкий предохранитель F1.11 снова
перегорит: УСТРАНИТЕ короткое замыкание
на  "массу" электрической цепи 15S-KA34
(зеленой/оранжевой), воспользовавшись
схемами электрических соединений.  За
дополнительной информацией  обратитесь к
700-03-00.  ПРОВЕРЬТЕ, правильно ли
действует  система.

H4: ПРОВЕРЬТЕ МНОГОФУНКЦИОНАЛЬНЫЙ  ПЕРЕКЛЮЧАТЕЛЬ







 1  Введите положение OFF.





 2  Отсоедините Многофункциональный

переключатель -  C202b.





 3  Проверьте многофункциональный

переключатель, обратившись к проверке
элементов.  За дополнительной информацией
обратитесь к 700-09-00.



• Многофункциональный переключатель
исправен?



→

→

→

→ Да





Перейдите к H5





→

→

→

→ Нет



УСТАНОВИТЕ новый
многофункциональный переключатель.
ПРОВЕРЬТЕ, правильно ли  действует
система.

H5: ПРОВЕРЬТЕ ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА  ОМЫВАТЕЛЯ ЛОБОВОГО СТЕКЛА







 1  Подсоедините Многофункциональный

переключатель -  C202b.





 2  Отсоедините Электродвигатель насоса

омывателя  лобового стекла - C137.





 3  Ведите положение ON.

501-16-26

Стеклоочистители и стеклоомыватели 501-16-26



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







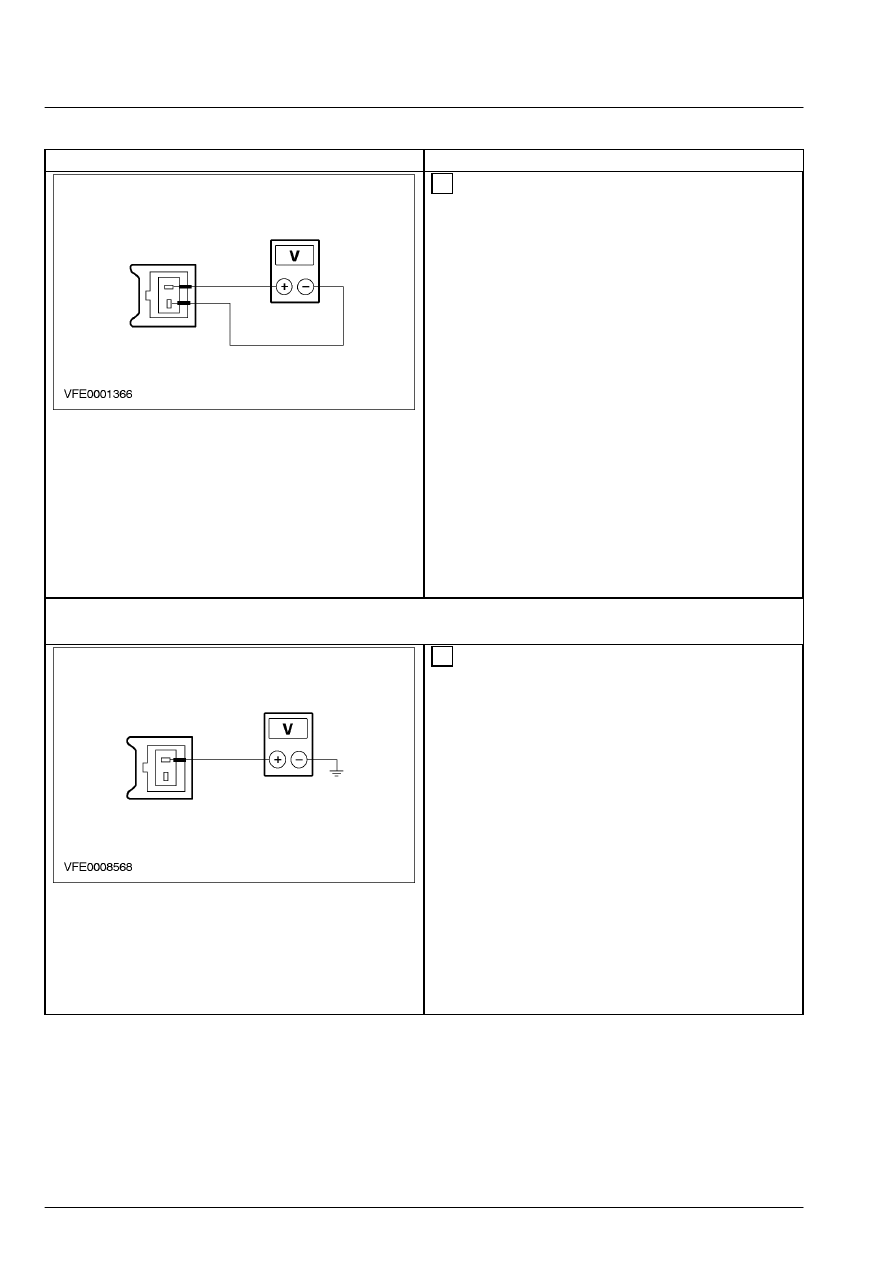

 4  Измерьте напряжение между штырем 1 C137

электродвигателя насоса омывателя  лобового
стекла, электрической цепи 15S-KA34
(зеленой/оранжевой), со стороны
электропроводки, и штырем 2 электрической
цепи 31S-KA34 (черной/красной), со стороны
электропроводки.

    -   Поверните многофункциональный

переключатель в положение "омыватель
лобового стекла" и удерживайте
переключатель в этом положении.



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да



УСТАНОВИТЕ новый электродвигатель
насоса омывателя лобового стекла.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет





Перейдите к H6



H6: ПРОВЕРЬТЕ ЭЛЕКТРОПИТАНИЕ  ЭЛЕКТРОДВИГАТЕЛЯ НАСОСА ОМЫВАТЕЛЯ
ЛОБОВОГО СТЕКЛА









 1  Измерьте напряжение между штырем 1 C137

электродвигателя насоса омывателя  лобового
стекла, электрической цепи 15S-KA34
(зеленой/оранжевой), со стороны
электропроводки, и "массой".



• Регистрируется ли напряжение  аккумулятора?



→

→

→

→ Да





Перейдите к H8





→

→

→

→ Нет





Перейдите к H7
