501-16-35

Стеклоочистители и стеклоомыватели 501-16-35



ОБЩИЕ ПРОЦЕДУРЫ



ОБЩИЕ ПРОЦЕДУРЫ

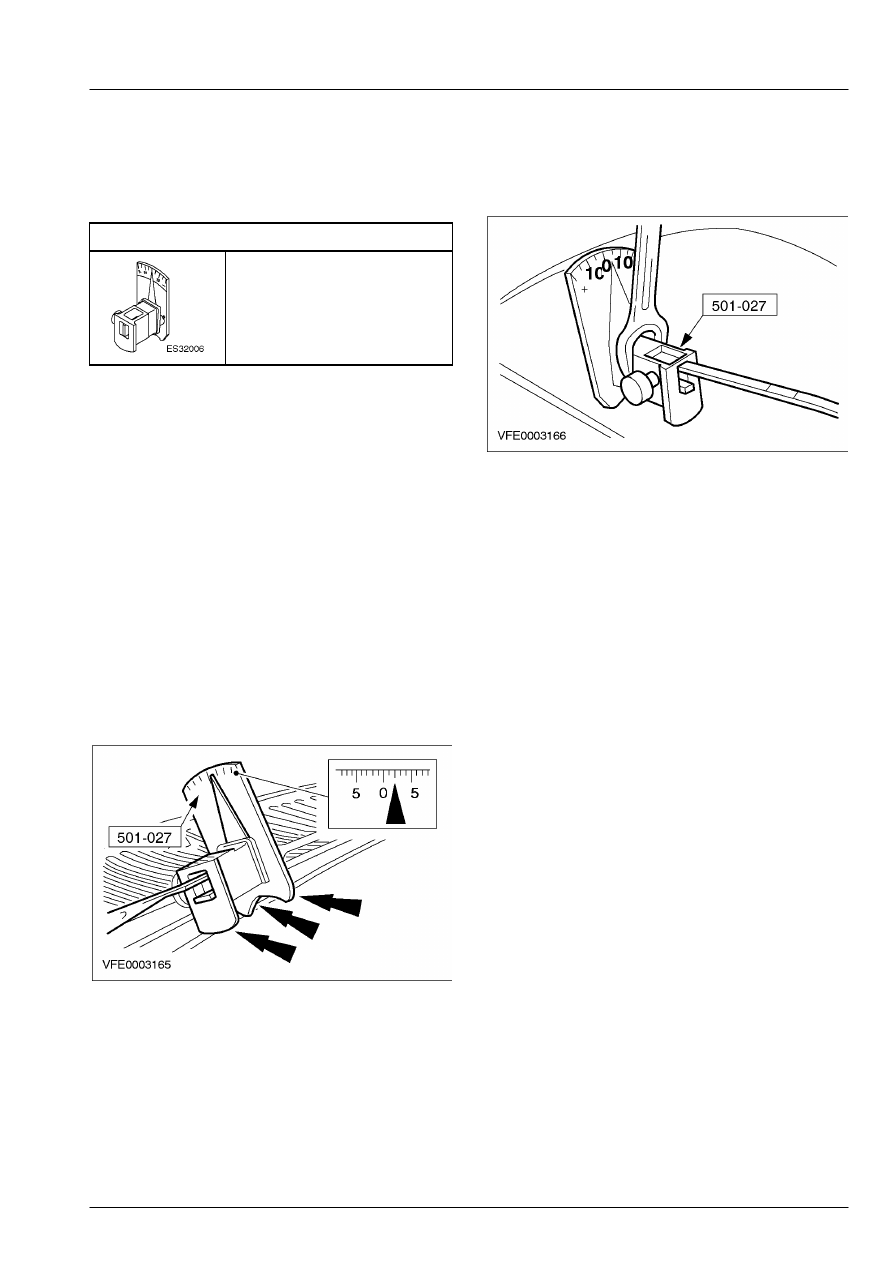

Регулировка щеток и рычагов очистителей лобового стекла (32 591 0)



Специальный инструмент





Приспособление для выверки
рычагов  стеклоочистителей
501-027 (32-006)



Регулировка
 1.  Установите щетки стеклоочистителей в

нерабочее положение.

 2.  Снимите щетку стеклоочистителя.
        •  Вставьте рычаг стеклоочистителя в

приспособление для выверки и приложите
его  к лобовому стеклу.

3. ПРИМЕЧАНИЕ: Приспособление для выверки

должно  опираться на лобовое стекло в трех
местах.

ПРИМЕЧАНИЕ: Требуемые величины:     За
дополнительной информацией обратитесь к главе
Общие спецификации имеющейся в этом разделе. .
    Используя специальный инструмент,

измерьте угол между рычагом
стеклоочистителя и лобовым стеклом.







4. ПРИМЕЧАНИЕ: При корректировке угла,

чтобы  предотвратить повреждение,
приподнимите  специальный инструмент над
лобовым  стеклом.

    Используя специальный инструмент,

отрегулируйте рычаг стеклоочистителя.

        •  Отрегулируйте угол, используя

двусторонний гаечный ключ,

установленный  на специальном
инструменте.









5.  Снимите специальный инструмент.

 6.  Установите щетку стеклоочистителя.

501-16-36

Стеклоочистители и стеклоомыватели 501-16-36



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

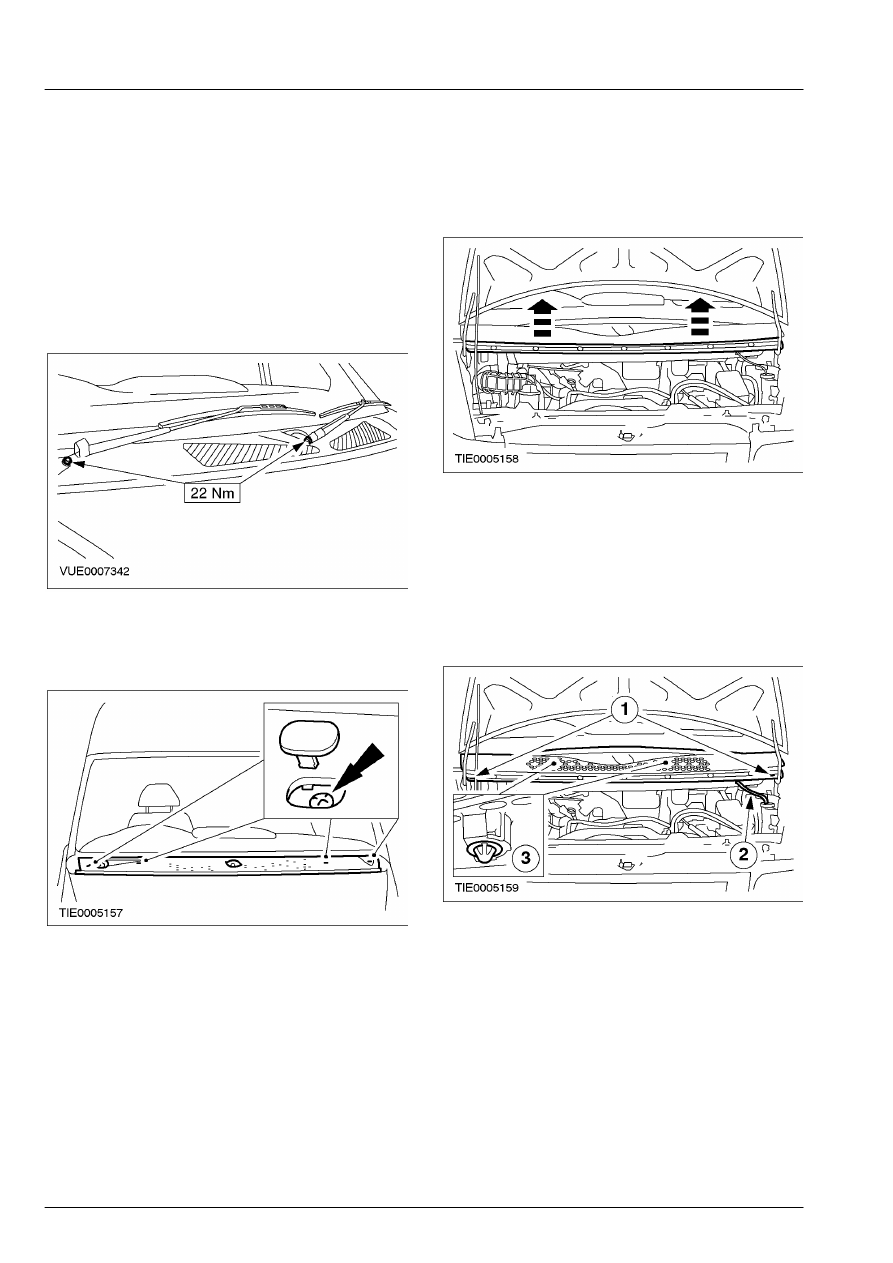

Электродвигатель очистителя лобового стекла (32 524 0)



Снятие

1. ПРИМЕЧАНИЕ: Удостоверьтесь в том, что

электродвигатель очистителей лобового  стекла
находится в нерабочем положении.

    Снимите рычаги очистителей лобового

стекла.









2.  Выверните верхние винты крепления

панели капота.

        •  Снимите крышки винтов.









3.  Поднимите капот.

 4.  Снимите уплотнение капота.







5. ПРИМЕЧАНИЕ: Шланг омывателя лобового

стекла  проходит через панель капота.

    Снимите панель капота.
       1. Выверните нижние винты крепления.
       2. Отсоедините шланг омывателя лобового

стекла.

       3. Отсоедините зажимы.







501-16-37

Стеклоочистители и стеклоомыватели 501-16-37



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



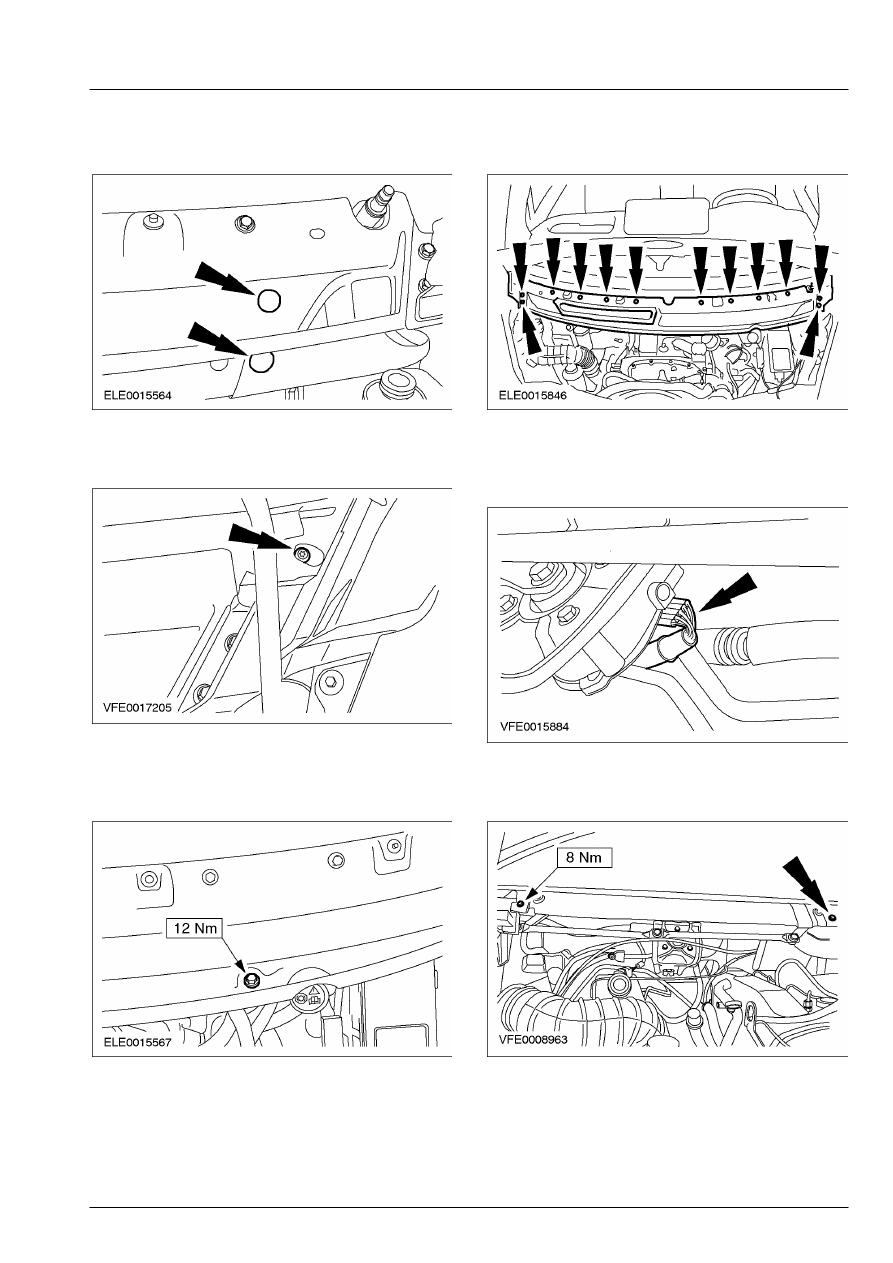

6.  Снимите зажимы трубопровода слива  воды.









7.  Выверните нижние винты крепления

наружных панелей отделки стойки А.









8.  Выверните болт крепления кронштейна

электродвигателя очистителей лобового
стекла.









9.  Снимите панель слива воды.









10.  Рассоедините электрический разъем

электродвигателя очистителя лобового
стекла.









11.  Снимите электродвигатель очистителя

лобового стекла и рычажный механизм.







501-16-38

Стеклоочистители и стеклоомыватели 501-16-38



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



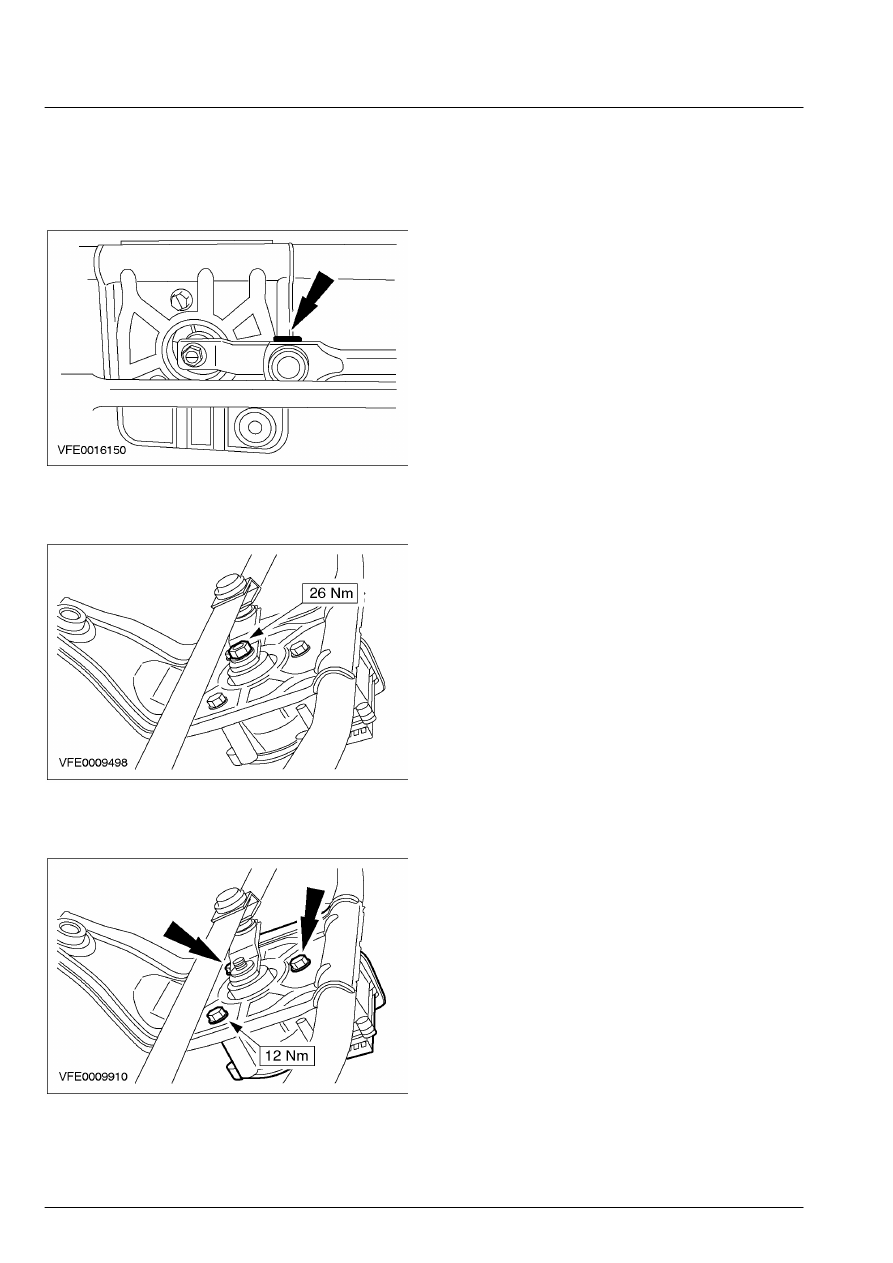

12.  Отметьте положение рычага очистителя

лобового стекла относительно кронштейна
электродвигателя очистителя для
облегчения установки.









13.  Выверните гайку крепления рычага

очистителя лобового стекла.









14.  Снимите электродвигатель очистителя

лобового стекла.







Установка



1.  Установите элементы на место, действуя  в

обратной последовательности.
