Панель приборов и консоль 501-12-12



РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)

Автомобили с дизельным двигателем
  18.  Снимите переключатель управления

программируемым отопителем,
работающем на  топливе.







Все автомобили

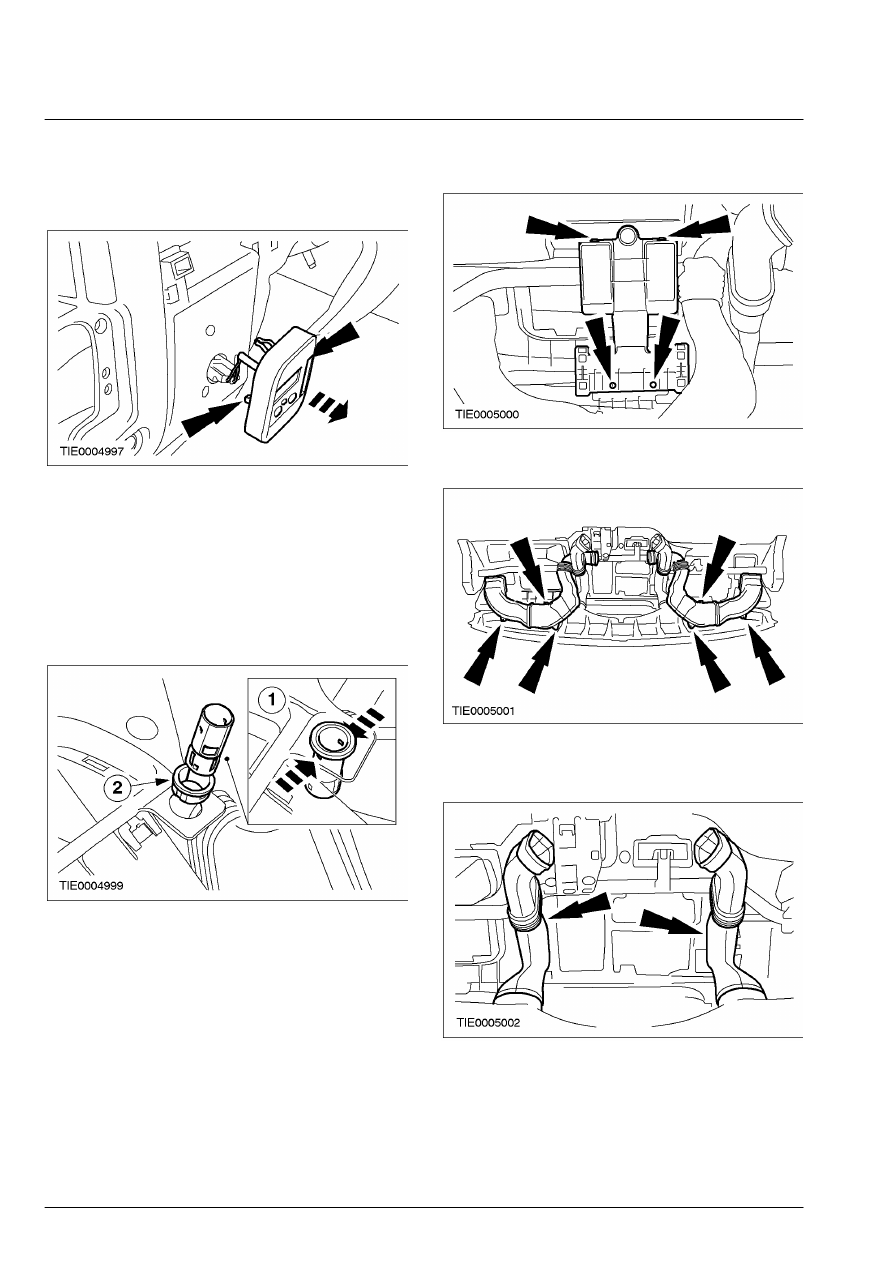

  19.  Снимите вспомогательное гнездо  питания

и прикуриватель (показано
вспомогательное гнездо питания;
аналогично  для прикуривателя).

       1. Надавите на язычки и снимите гнездо

питания.

       2. Снимите окантовку.









20.  Снимите опору центральной коробки

соединений.









21.  Снимите левый и правый канал  заслонки.









22.  Снимите левый и правый канал заслонки

лобового стекла.







501-12-13

Панель приборов и консоль 501-12-13



РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)

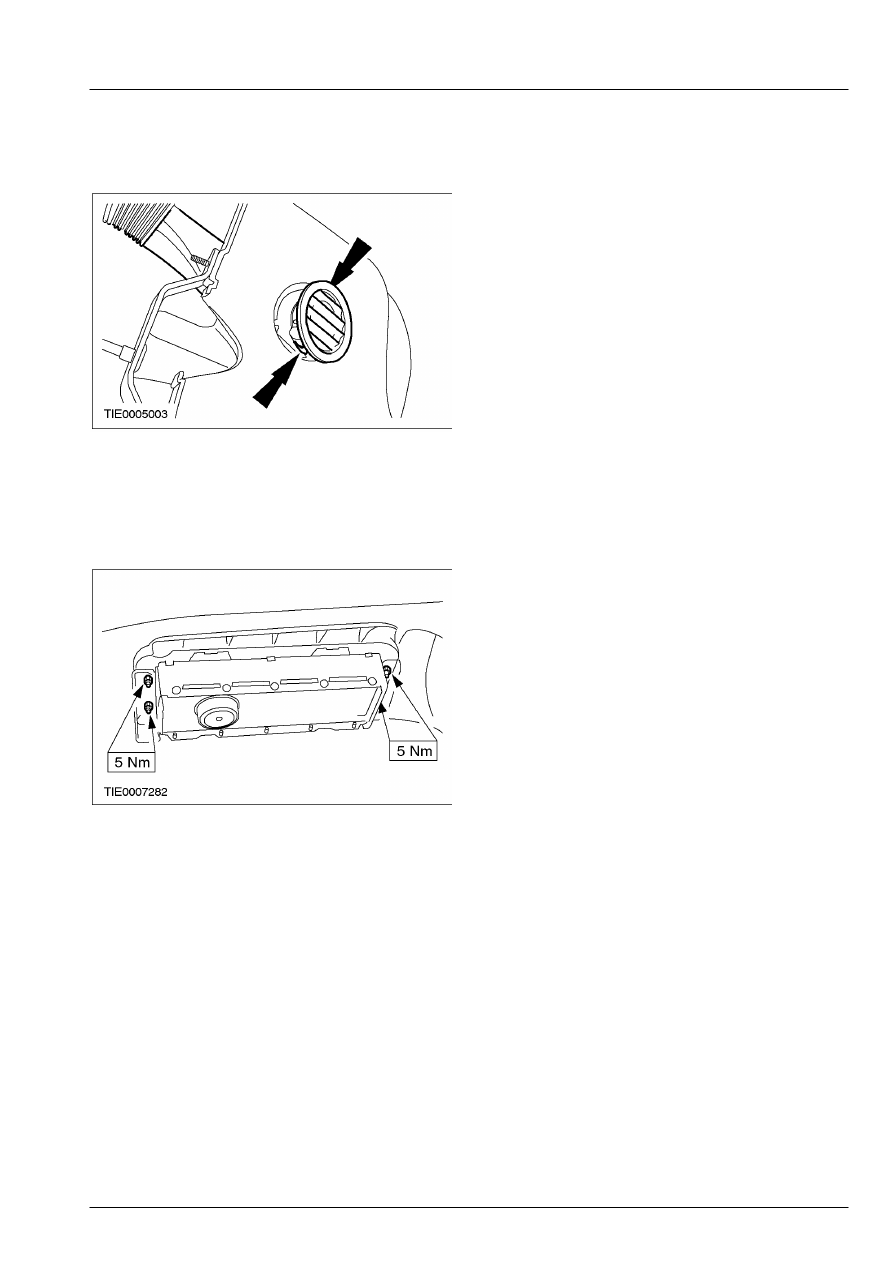

23.  Снимите левую и правую заслонку

лобового стекла (показана левая  сторона).







Сборка



1.  При сборке повторите процедуру  разборки в

обратной последовательности.
