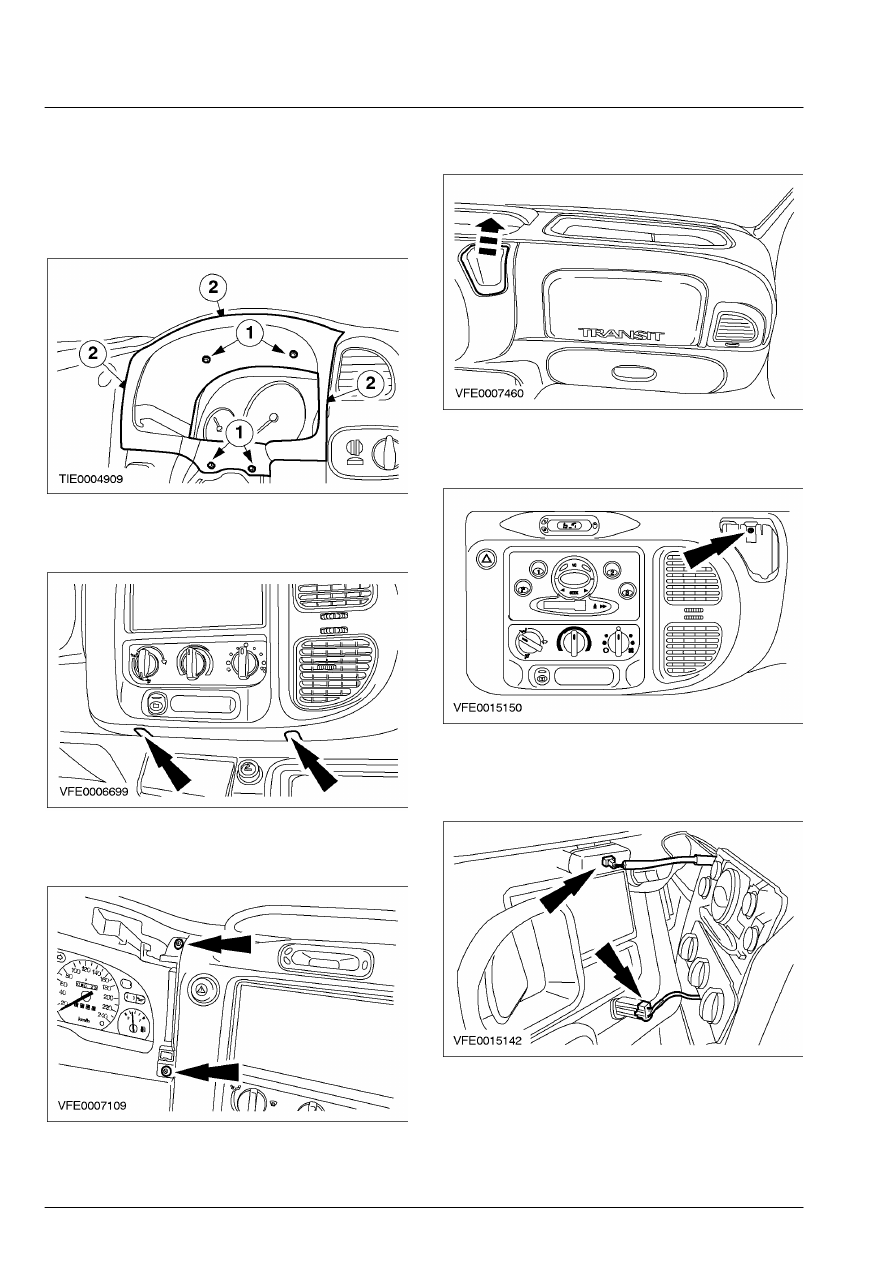

501-12-4

Панель приборов и консоль 501-12-4



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



7.  Снимите декоративную панель щитка

приборов.

       1. Выверните винты.
       2. Освободите зажимы и снимите

декоративную панель щитка приборов.









8.  Выверните нижние крепежные винты

окантовки панели приборов.









9.  Выверните боковые крепежные винты

окантовки панели приборов.









10.  Снимите лоток для монет.









11.  Выверните верхний крепежный винт

окантовки панели приборов.









12.  Потяните окантовку панели приборов

вперед и рассоедините электрические
разъемы.







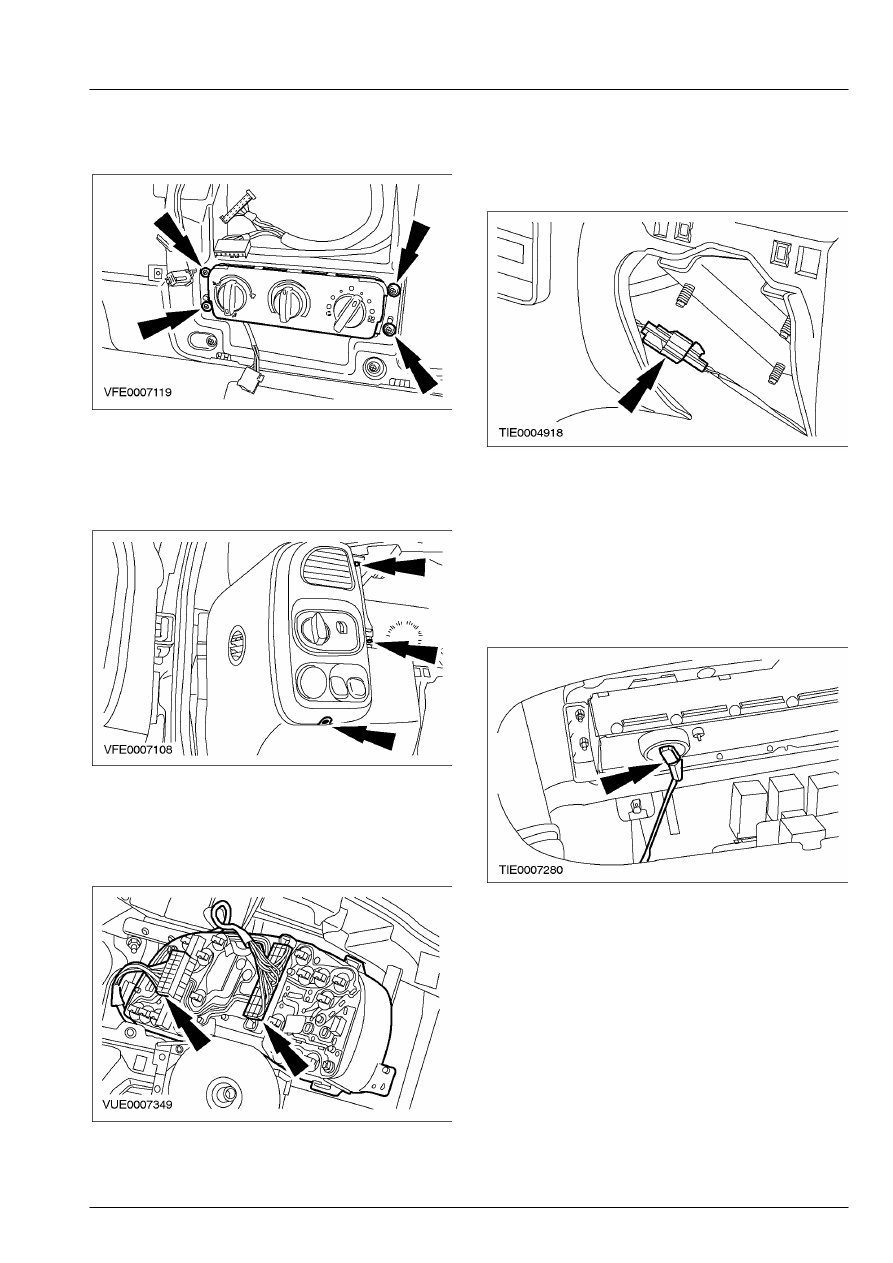

501-12-5

Панель приборов и консоль 501-12-5



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



13.  Отсоедините блок климат-контроля.









14.  Снимите окантовку панели приборов со

стороны водителя.

        •  Рассоедините четыре электрических

разъема переключателя освещения.









15.  Снимите пепельницу.

 16.  Рассоедините электрические разъемы

щитка приборов (для наглядности щиток
приборов показан в снятом положении).







Автомобили с дополнительным  отопителем
  17.  Рассоедините электрический разъем

дополнительного отопителя.







Все автомобили
  18.  Рассоедините электрический разъем

прикуривателя.

 19.  Снимите крышку центральной коробки

соединений (CJB).

Автомобили с подушкой безопасности  пассажира
  20.  Рассоедините электрический разъем

подушки безопасности пассажира.







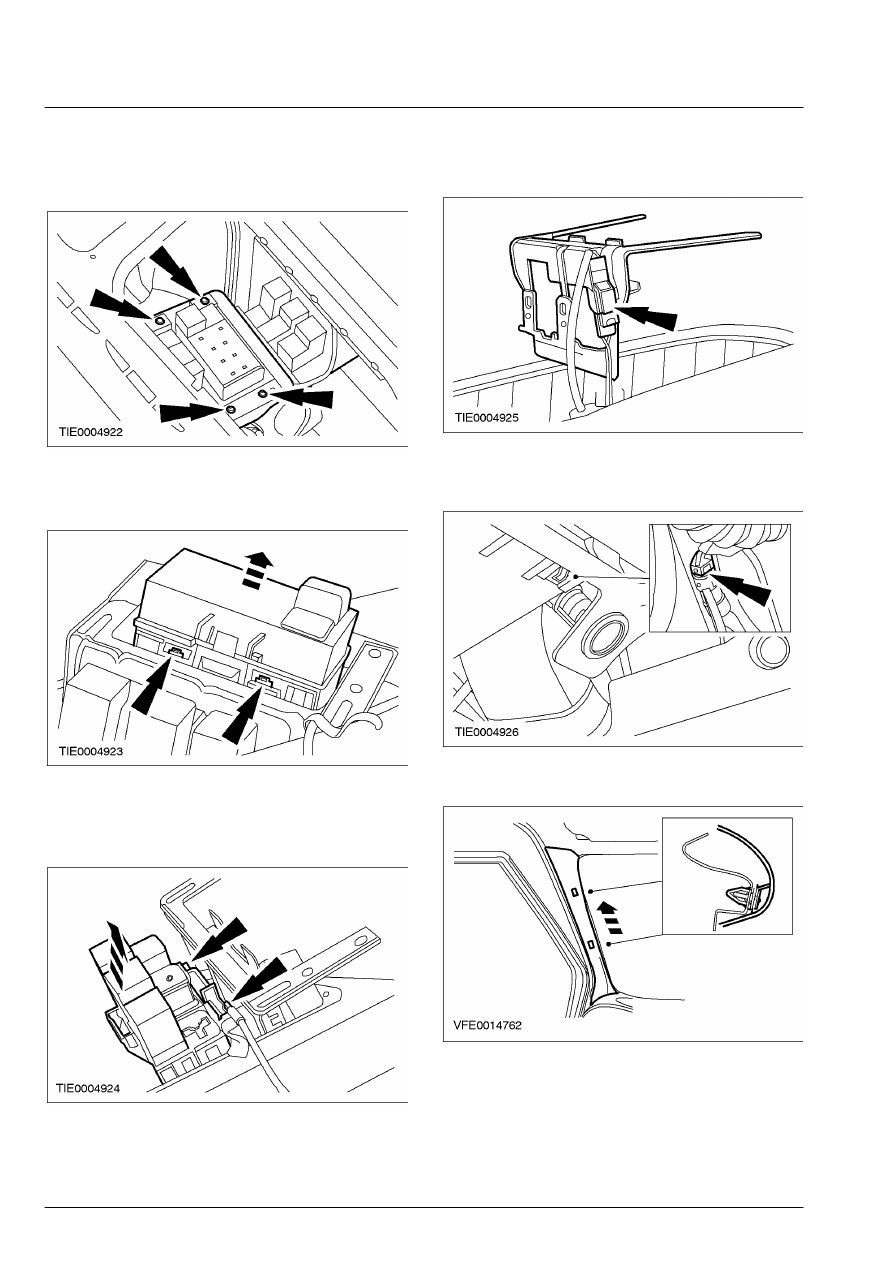

501-12-6

Панель приборов и консоль 501-12-6



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Все автомобили
  21.  Отсоедините крепежный кронштейн CJB

от  панели приборов.









22.  Отсоедините CJB от панели приборов.

        •  Отсоедините зажимы.









23.  Отсоедините корпус реле от панели

приборов.

        •  Отсоедините зажимы.









24.  Снимите крепежный кронштейн CJB.

        •  Рассоедините электрический разъем.









25.  Рассоедините электрический разъем

гнезда питания.









26.  Снимите панель отделки стойки А.







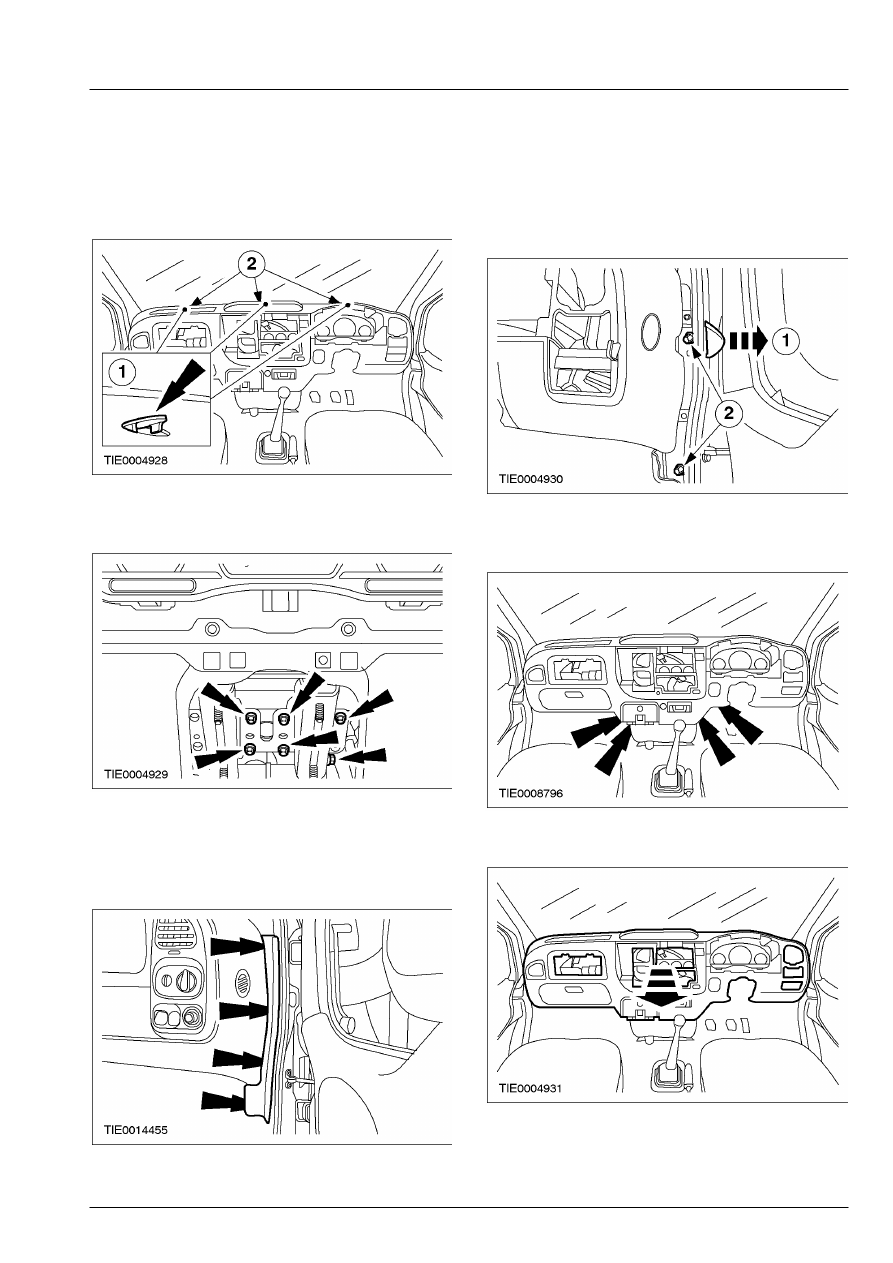

501-12-7

Панель приборов и консоль 501-12-7



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



27.  Выверните верхние крепежные болты

панели приборов.

       1. Снимите крышки болтов.
       2. Выверните болты.









28.  Выверните нижние крепежные болты

опорного кронштейна панели приборов.









29.  Снимите боковые элементы отделки

панели приборов (показана правая
сторона;  аналогично для левой стороны).

        •  Отсоедините зажимы.









30.  Выверните боковые крепежные болты

панели приборов (показана правая
сторона;  аналогично для левой стороны).

       1. Снимите крышки болтов.
       2. Выверните болты.









31.  Отсоедините каналы заслонки от корпуса

отопителя.









32.  Снимите панель приборов.
