Ford Transit (2001 год). Руководство - часть 62

501-12-8

Панель приборов и консоль 501-12-8



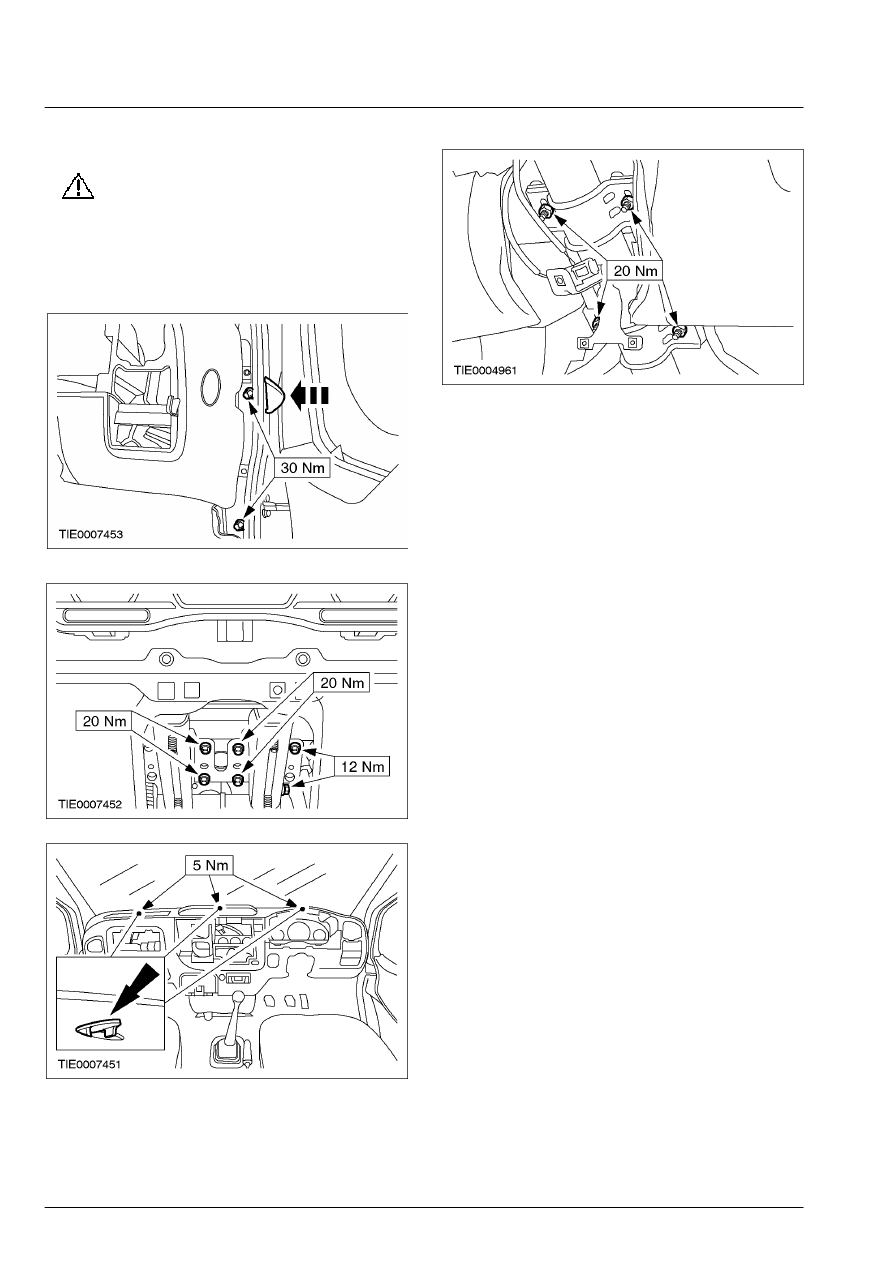

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Установка

1.

ПРЕДУПРЕЖДЕНИЕ: Установите

новые контргайки рулевой колонки.
Несоблюдение этих инструкций  может
привести к травме.

    При установке выполните процедуру

снятия в обратной последовательности.













501-12-9

Панель приборов и консоль 501-12-9



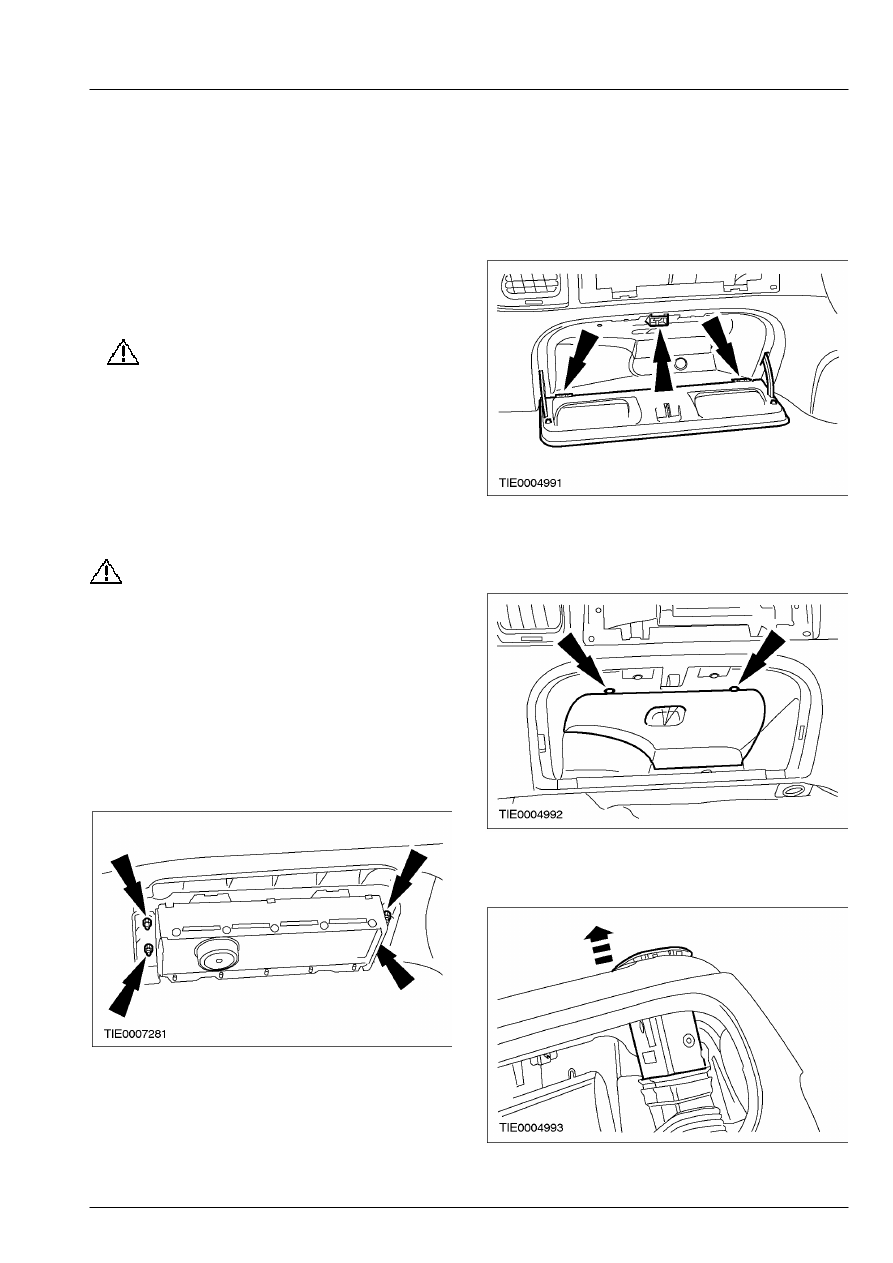

РАЗБОРКА И СБОРКА



РАЗБОРКА И СБОРКА

Панель приборов



Разборка

Все автомобили
 1.  Снимите панель приборов.

За

дополнительной информацией обратитесь к
главе Панель приборов имеющейся в этом
разделе.



2.

ПРЕДУПРЕЖДЕНИЕ: Всегда

переносите заряженный модуль
подушки безопасности, развернув его
декоративной крышкой наружу от
туловища.  При этом в случае
случайного  раскрывания подушки
безопасности  вероятность
травмирования минимальна.
Несоблюдение этого указания  может
привести к травматическим
последствиям.

ПРЕДУПРЕЖДЕНИЕ: Помещая

заряженный модуль подушки
безопасности на верстак или на другую
поверхность, следите за тем, чтобы
декоративная крышка находилась вверху.
Не помещайте модуль подушки
безопасности в такое место, где существует
вероятность его падения или сбрасывания.
Несоблюдение этих указаний  может
привести к травматическим
последствиям.

    Снимите подушку безопасности  пассажира.









3.  Снимите крышку и защелку отделения для

перчаток.







Автомобили с правосторонним  управлением
 4.  Снимите верхнюю крышку отделения для

перчаток.







Все автомобили
 5.  Снимите заслонку со стороны  пассажира.







501-12-10

Панель приборов и консоль 501-12-10

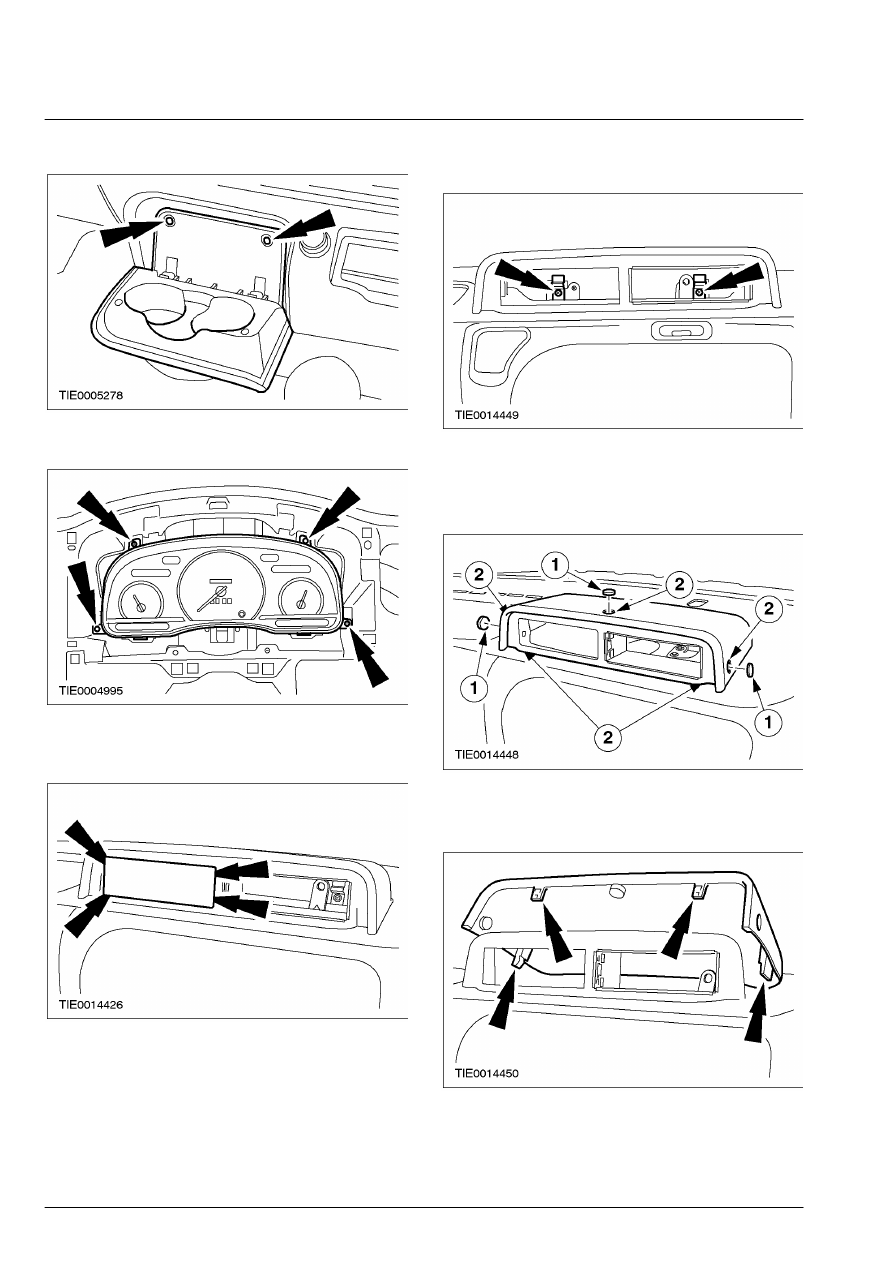

РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)



6.  Снимите подставку для чашек.









7.  Снимите щиток приборов.







Автомобили с тахографом
 8.  Снимите декоративную панель.









9.  Снимите кронштейны панели отделки

тахографа.









10.  Отсоедините панель отделки  тахографа.

       1. Снимите заглушки.
       2. Выверните винты.









11.  Снимите панель отделки тахографа.

        •  Отсоедините зажимы.







501-12-11

Панель приборов и консоль 501-12-11

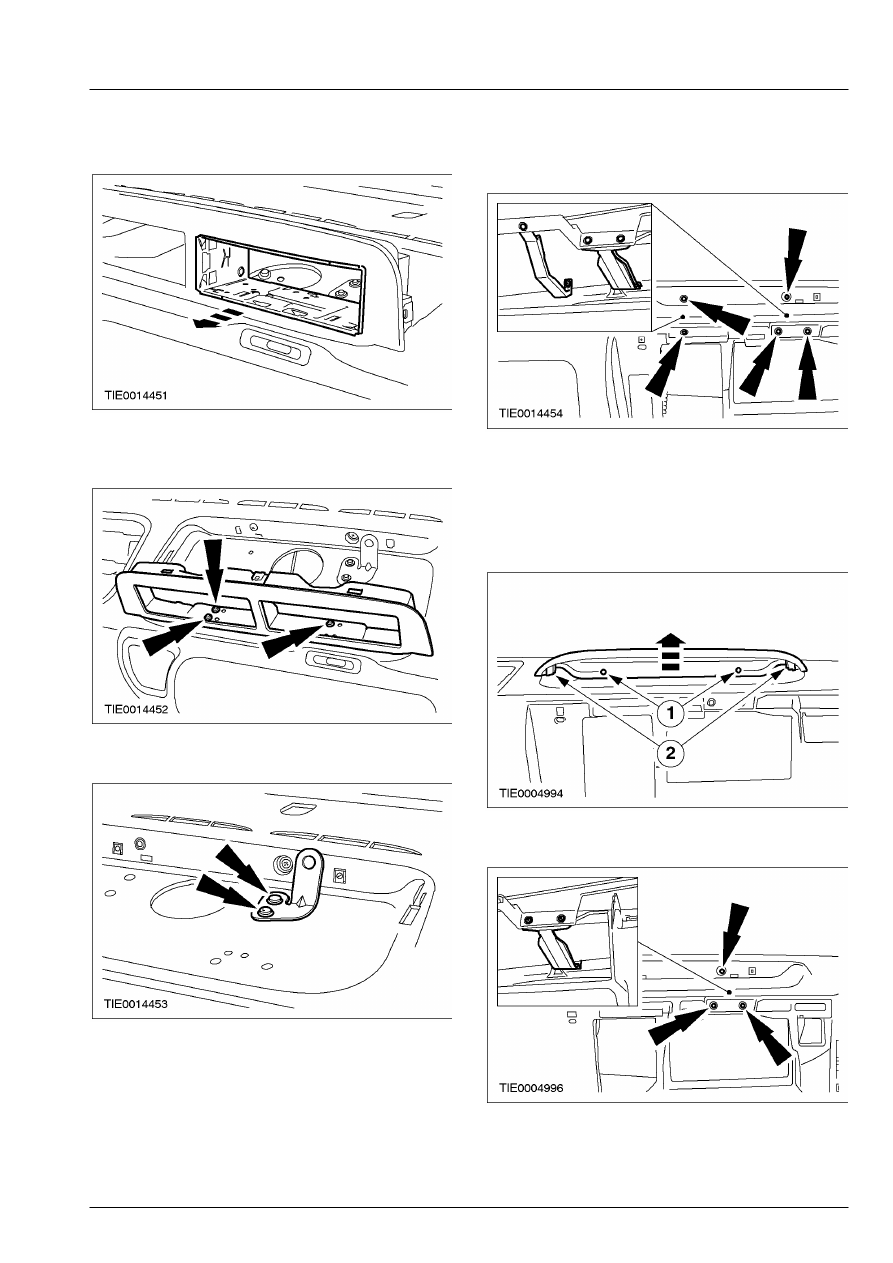

РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)



12.  Снимите блок тахографа.









13.  Снимите переднюю панель отделки

тахографа.









14.  Снимите заднюю опору тахографа.









15.  Снимите опорные кронштейны тахографа

и  аудиоблока.







Автомобили без тахографа
  16.  Снимите крышку отделения для хранения

документов.

       1. Выверните винты.
       2. Отсоедините зажимы.









17.  Снимите опорный кронштейн  аудиоблока.
