501-14-3

Ручки, замки, защелки и системы входа 501-14-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Ручки, замки, защелки и системы входа





501-14-4

Ручки, замки, защелки и системы входа 501-14-4



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ (ПОДОЛЖЕНИЕ)

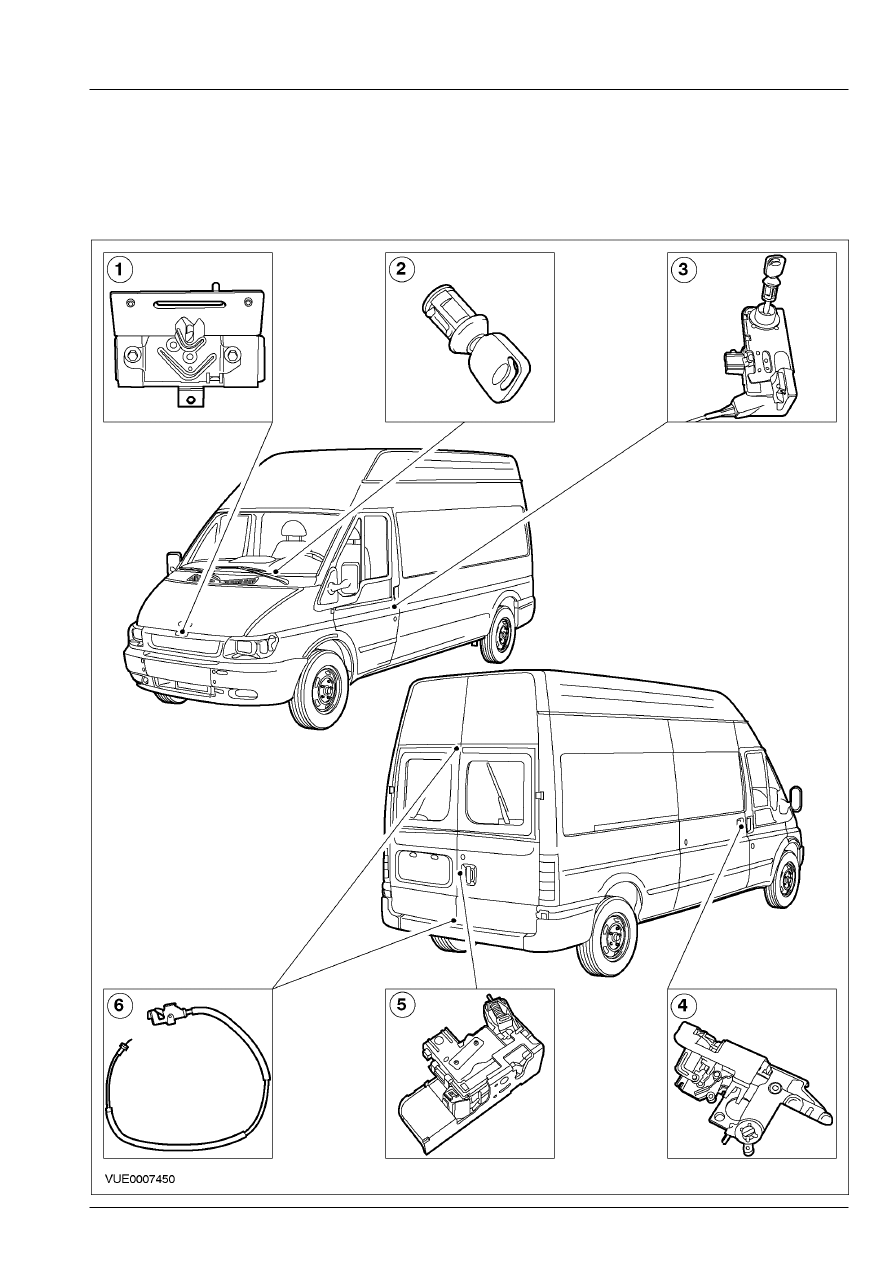

Поз.



№

Запасной

Части



Наименование



1

Защелка капота

2

Цилиндр замка зажигания

3

Защелка и цилиндр замка
передней  двери

4

Защелка сдвижной двери

5

Защелка задней двери

6

Верхняя и нижняя защелка
задней  двери



Двери пассажирского салона снабжены  замками
традиционной конструкции с  запорными
пластинами; ответная часть  замков расположена в
стойках В.
Запорные пластины капота, багажного  отделения
и боковой сдвижной двери входят в  защелки,
расположенные на кузове  автомобиля.
Капот можно открыть только ключом  зажигания,
вставленным в цилиндр замка капота.  Открывание
капота:
 1.  Поверните ключ до упора влево: это  приводит

к освобождению предохранительной  защелки
крышки капота.

 2.  Поверните ключ до упора вправо: это

позволяет открыть капот.

 3.  Поверните ключ в исходное центральное

положение и извлеките его.

ПРИМЕЧАНИЕ: После открывания капота ключ
зажигания  требуется извлекать во избежания
случайной  поломки ключа от удара при
выполнении работ  в моторном отделении.
Механизмы защелок дверей приводятся в
действие с помощью обычного  рычажно-
тросового привода, подсоединенного  к наружным
и внутренним ручкам отпирания  защелок.
В автомобилях усовершенствованной
конструкции система замков с  электроприводом
встроена в оригинальную  систему запирания; эта
система включает  переключатели замков дверей с
электроприводом, приводы замков дверей с
электроприводом, электропроводку цепи и
элементы защиты.
В моделях, укомплектованных системой
запирания с электроприводом, установлен  только
один цилиндр замка, который  расположен в двери
водителя.  Все остальные двери снабжены

заглушками и отпираются одновременно с  дверью
водителя.
Боковая сдвижная дверь может быть
предусмотрена слева или справа в сочетании  с
двустворчатыми задними дверями или  задней
дверью багажного отделения.
Ручку и защелку двери снимают с  внутренней
стороны панели двери.  Ручку и защелку
невозможно снять по  отдельности, их требуется
снимать единым  узлом, а затем разъединить.

501-14-5

Ручки, замки, защелки и системы входа 501-14-5



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Замки, защелки и системы входа



Обратитесь к схемам электрических  соединений -
Элемент 501-14, Ручки, замки,  защелки и системы
входа - за схемами и  информацией о соединениях.

Осмотр и проверка

  1.  Проверьте жалобу клиента.
 2.  Проверьте визуально наличие очевидных

признаков механических или электрических
повреждений.

Схема визуального осмотра



Механические

элементы



Электрические

элементы





–  Несоосность

двери(ей)

  –  Несоосность капота
  –  Защелка(и) дверей
  –  Тага(и) привода
  –  Наружная ручка(и)

двери

  –  Внутренняя ручка(и)

отпирания защелки
двери

  –  Цилиндр(ы) замков

дверей

  –  Трос(ы)



–  Плавкий

предохранитель(и)

  –  Жгут

электропроводки

  –  Электрический

разъем(ы)

  –  Привод(ы) защелки

двери

  –  Аккумулятор

автомобиля

  –  Элементы питания

дистанционного
передатчика

  –  Дистанционный

передатчик

  –  Переключатель(и)

замков дверей

  –  Модуль

противоугонной
сигнализации и
двойного запирания
замков дверей




3.  Если очевидная причина выявленной вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и
обратитесь к WDS для диагностики системы.

501-14-6

Ручки, замки, защелки и системы входа 501-14-6



ОБЩИЕ ПРОЦЕДУРЫ



ОБЩИЕ ПРОЦЕДУРЫ

Программирование передатчика дистанционного управления (41 004 0)



ПРИМЕЧАНИЕ: Для модуля противоугонной
сигнализации и двойного запирания замков
дверей можно запрограммировать максимум
четыре дистанционных передатчика.
Программирование требуется  выполнить
одновременно для всех  дистанционных
передатчиков.
ПРИМЕЧАНИЕ: Если модуль противоугонной
сигнализации и двойного запирания замков
дверей выйдет из режима программирования  до
того, как будет запрограммирован любой  новый
дистанционный передатчик, все  оригинальные
дистанционные передатчики  сохранят свою
работоспособность.
ПРИМЕЧАНИЕ: После того как для модуля
противоугонной сигнализации и двойного
запирания замков дверей будет  запрограммирован
первый дистанционный  передатчик, все
оригинальные дистанционные  передатчики станут
неработоспособными.
ПРИМЕЧАНИЕ: Модуль противоугонной
сигнализации и  двойного запирания замков
дверей выходит  из режима программирования
автоматически,  если будет запрограммировано
четыре новых  дистанционных передатчика, или
ни один  новый дистанционный передатчик не
будет  запрограммирован в течение 20 секунд
после  входа в режим программирования.
 1.  Убедитесь в том, что аккумулятор

автомобиля полностью заряжен, и в том, что
не задействована и не сработала система
противоугонной сигнализации.

 2.  Закройте двери автомобиля.

3. ПРИМЕЧАНИЕ: После поворота

переключателя  зажигания ключ зажигания
должен находиться  в положении II.

    Поверните ключ зажигания из положения 0

в положение II восемь раз в течение десяти
секунд.

        •  Циклическое срабатывание

(запирание/отпирание) замков дверей
подтвердит, что модуль противоугонной
сигнализации и двойного запирания замков
дверей вошел в режим программирования.

 4.  Нажмите на кнопку дистанционного

передатчика не позднее чем через 20 секунд
после того, как модуль противоугонной
сигнализации и двойного запирания замков
дверей войдет в режим программирования.

        •  Циклическое срабатывание

(запирание/отпирание) замков дверей
подтвердит, что дистанционный передатчик
был успешно запрограммирован.

5. ПРИМЕЧАНИЕ: После того, как будет

успешно  запрограммирован дистанционный
передатчик, модуль противоугонной
сигнализации и двойного запирания замков
дверей переустановит режим
программирования, благодаря чему появится
возможность запрограммировать очередной
дистанционный передатчик в течение 20
секунд.

    Для программирования дополнительных

дистанционных передатчиков повторите
шаг  4.

 6.  Поверните ключ зажигания в положение  0.
        •  Циклическое срабатывание

(запирание/отпирание) замков дверей
подтвердит, что модуль противоугонной
сигнализации и двойного запирания замков
дверей вышел из режима
программирования.

 7.  Проверьте, правильно ли действует

система.
