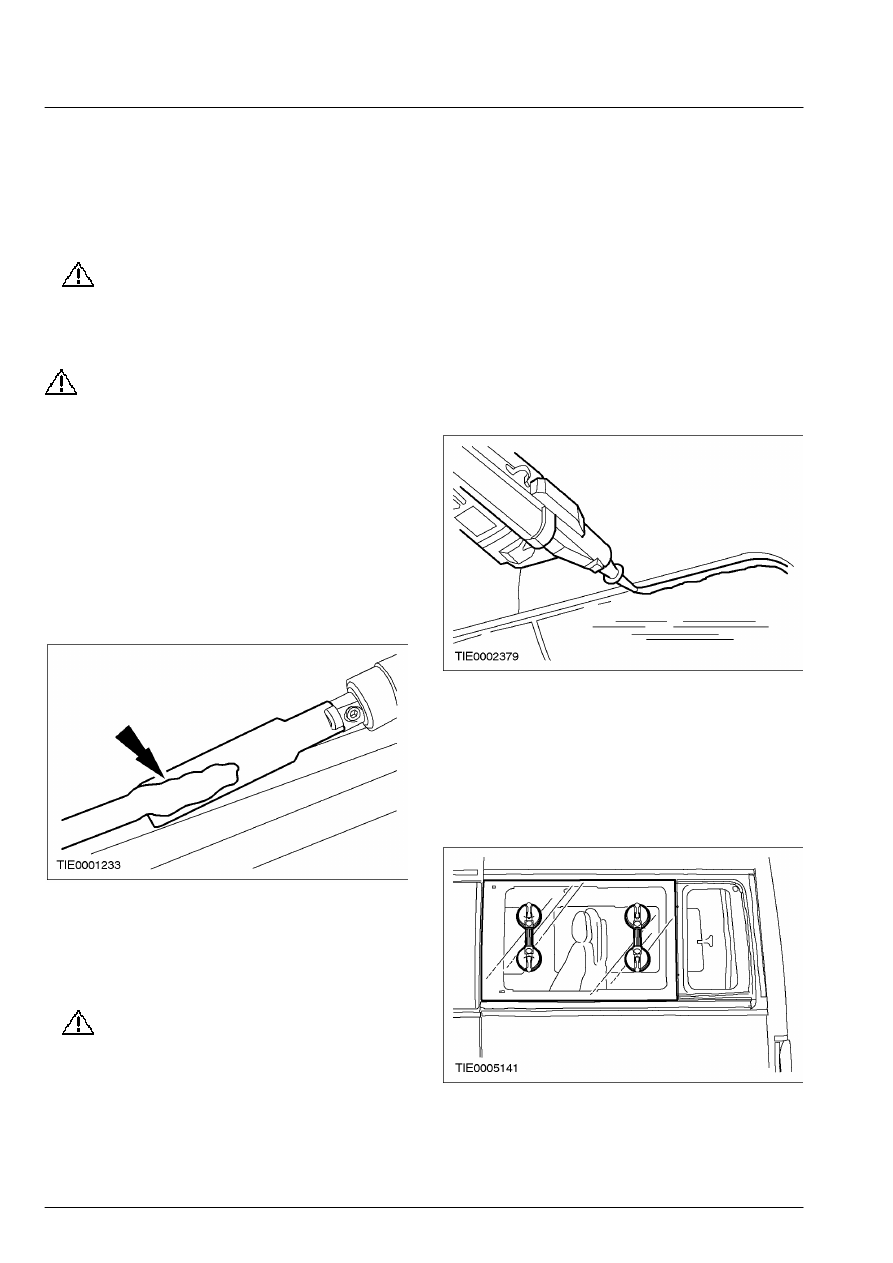

501-11-47

Стекла, рамы и механизмы 501-11-47



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

6. ПРИМЕЧАНИЕ: Отбракуйте первые 100 мм

ПУ клея,  поскольку этот клей может иметь
более  короткое время действия.

ПРИМЕЧАНИЕ: Во избежание протечек воды, в
любом  месте разрыва непрерывной полосы
требуется  сделать нахлест 20 мм.
    Нанесите ПУ клей непрерывной полосой

высотой от 8 до 10 мм на фланец стекла
окна  сдвижной двери вдоль линии
приклеивания.









7.  При помощи другого механика,

воспользуйтесь присосками для стекла,
чтобы установить стекло окна сдвижной
двери.

        •  Установите стекло в требуемое  положение

сильным и равномерным  нажатием.









8.  При помощи подходящей пленки

зафиксируйте стекло окна сдвижной двери в
требуемом положении до момента
отверждения  ПУ клея.

 9.  Если температура окружающего воздуха

опускается ниже 10°C, при помощи
термофена  для подачи горячего воздуха
непрерывно  подавайте теплый воздух

(25°C) в течение 15  минут (изнутри или
снаружи автомобиля).









10.  Установите уплотнитель стекла окна

сдвижной двери.









11.  Установите панель отделки сдвижной

двери.    За дополнительной информацией
обратитесь к Разделу 501-05.

501-11-48

Стекла, рамы и механизмы 501-11-48



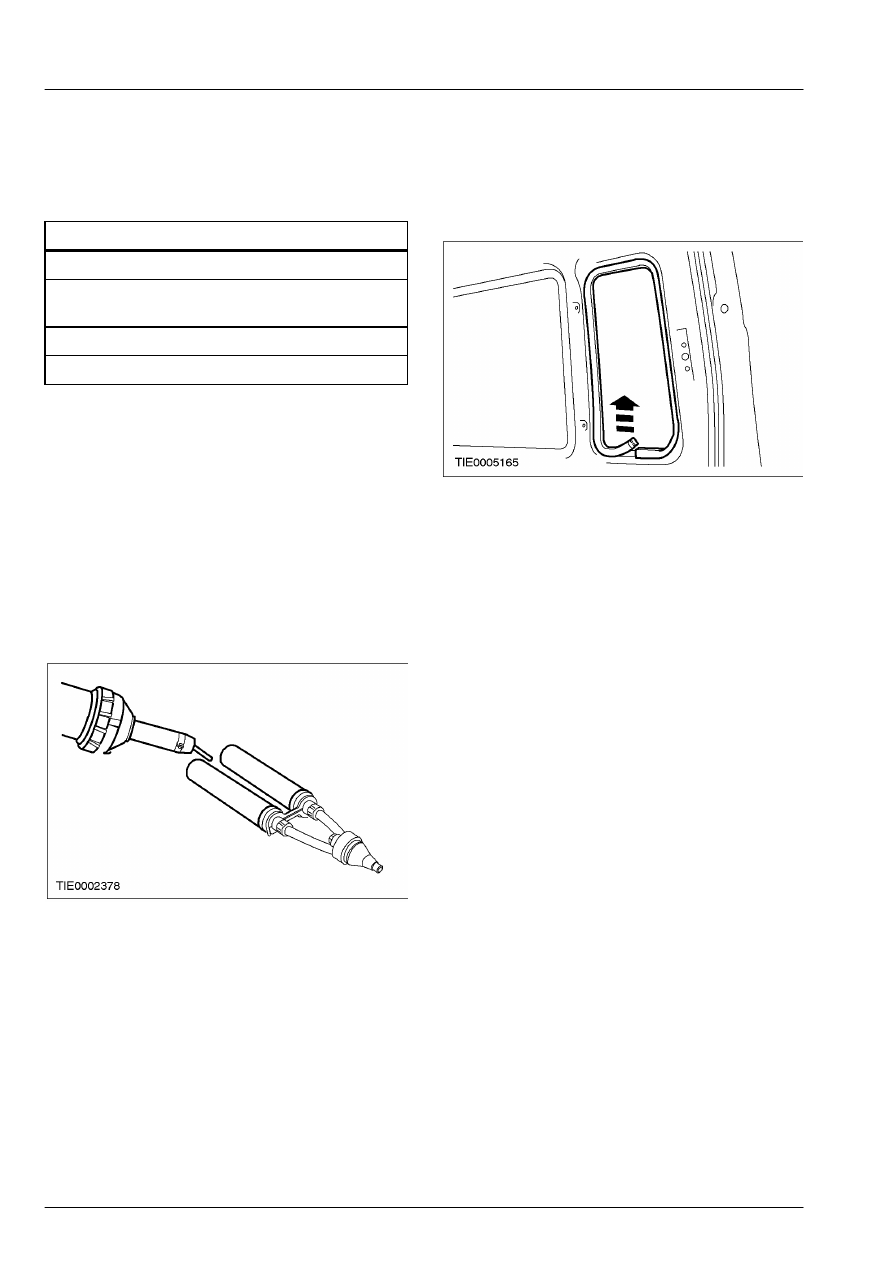

СНЯТИЕ И УСТАНОВКА



Стекло бокового окна третьего ряда сидений



Общее оборудование





Термофен для подачи горячего  воздуха

Нож прямого застекления для резки
приклеенного стекла

Пистолет для  смешивания/нанесения

Присоски для стекла



Снятие

Все автомобили
1. ПРИМЕЧАНИЕ: Если температура

окружающего воздуха  опускается ниже 10°C,
прогрейте кассеты с  полиуретановым (ПУ)
клеем приблизительно в  течение 15 минут,
поместив их на теплый  радиатор, или при
помощи термофена для  подачи горячего
воздуха, отрегулированного  приблизительно на
25°C.

    Если необходимо, прогрейте ПУ клей.







Автомобили с форточкой заднего  окна
 2.  Снимите уплотнитель стекла форточки

заднего окна.







501-11-49

Стекла, рамы и механизмы 501-11-49



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

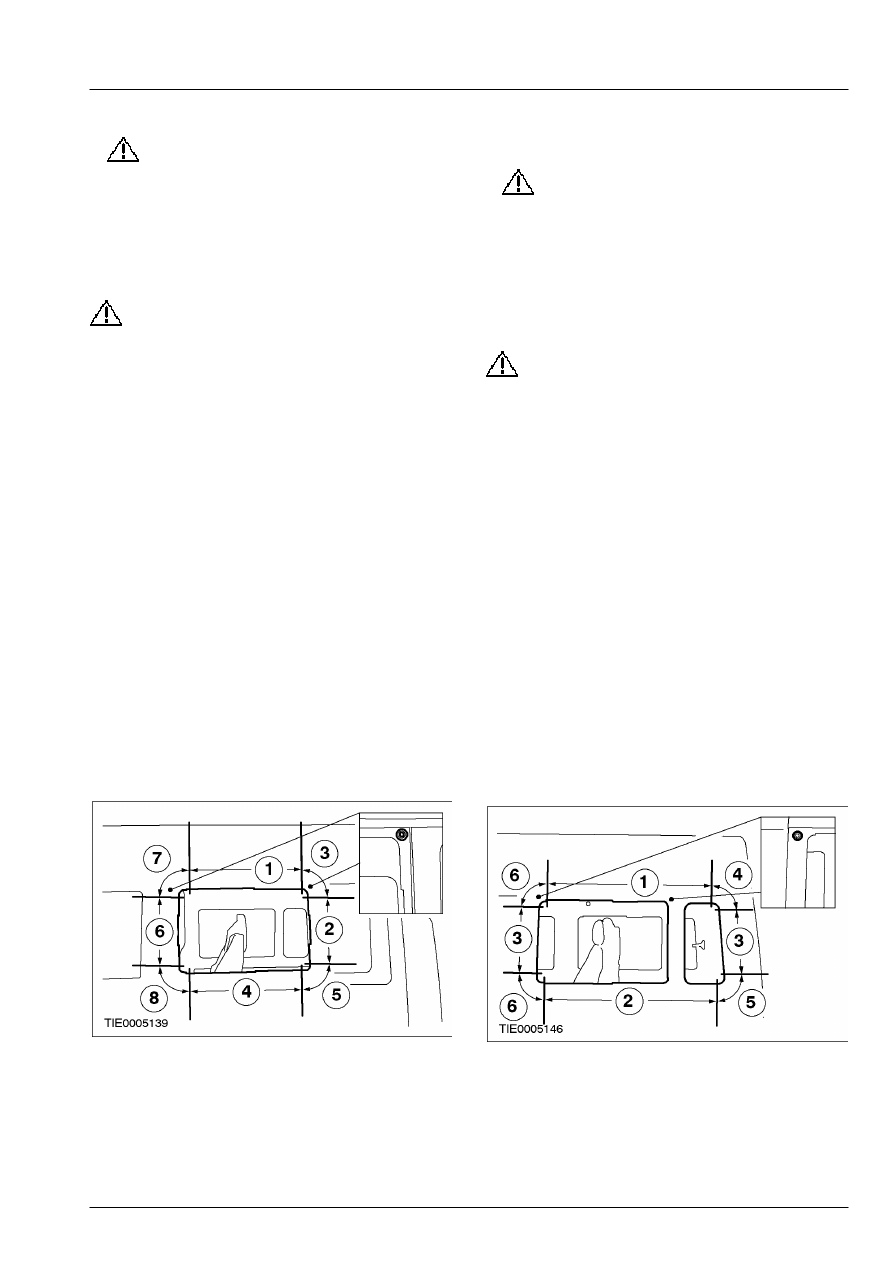

3.

ПРЕДУПРЕЖДЕНИЕ: При работе со

стеклорежущими  инструментами
обязательно используйте  рукавицы и
очки, поскольку при резании  могут
образовываться осколки.  Во время
резки пользуйтесь  шумозащитными
наушниками.  Несоблюдение этих
правил может  привести к травме.

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно

производите замену ножа  при изменении
глубины резания во избежание
повреждения кузова и панелей отделки.

ПРИМЕЧАНИЕ: При прорезании установочных
шпилек  стекла, расположенных в верхних углах
стекла, может ощущаться некоторое
сопротивление.
    Прорежьте ПУ клей подходящим ножом для

прямого застекления и, при помощи другого
механика, воспользуйтесь присосками для
стекла, чтобы снять стекло бокового окна
третьего ряда.

        •  Прорежьте ПУ клей изнутри автомобиля  на

данную максимальную глубину.

       1. 25 мм.
       2. 30 мм.
       3. 55 мм.
       4. 85 мм.
       5. 95 мм.
       6. 100 мм.
       7. 110 мм
       8. 140 мм







Автомобили без форточки заднего  окна

4.

ПРЕДУПРЕЖДЕНИЕ: При работе со

стеклорежущими  инструментами
обязательно используйте  рукавицы и
очки, поскольку при резании  могут
образовываться осколки.  Во время
резки пользуйтесь  шумозащитными
наушниками.  Несоблюдение этих
указаний в  результате может привести
к травматическим  последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно

производите замену ножа  при изменении
глубины резания во избежание
повреждения кузова и панелей отделки.

ПРИМЕЧАНИЕ: При прорезании установочных
шпилек  стекла, расположенных в верхних углах
стекла, может ощущаться некоторое
сопротивление.
    Прорежьте ПУ клей подходящим ножом для

прямого застекления и, при помощи другого
механика, воспользуйтесь присосками для
стекла, чтобы снять стекло бокового окна
третьего ряда.

        •  Прорежьте ПУ клей изнутри автомобиля  на

данную максимальную глубину.

       1. 30 мм.
       2. 35 мм.
       3. 55 мм.
       4. 75 мм.
       5. 95 мм.
       6. 115 мм.







501-11-50

Стекла, рамы и механизмы 501-11-50



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

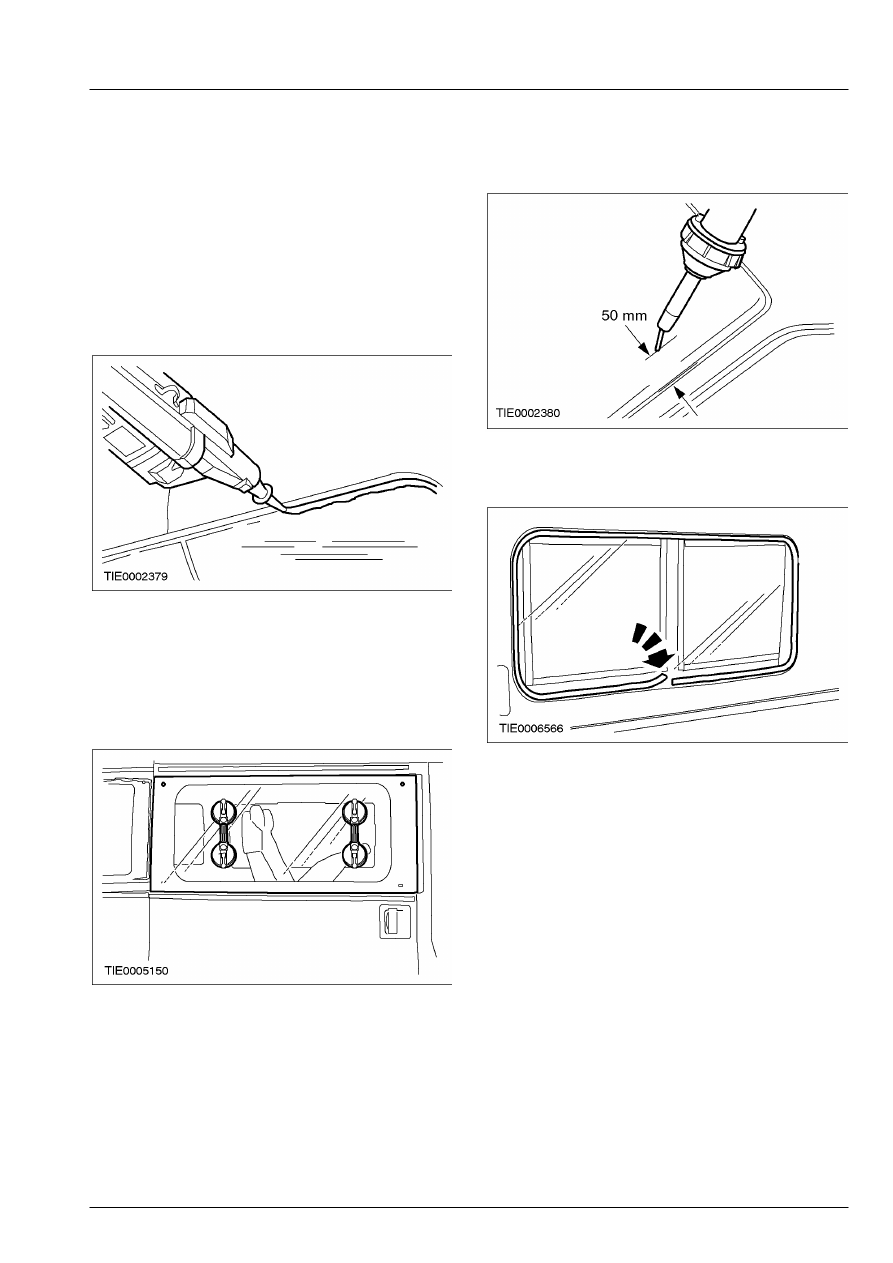

Установка

Все автомобили
 1.  Осторожно удалите оставшуюся часть

установочных шпилек с фланца стекла
бокового окна третьего ряда.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Во время

отверждения ПУ клея окна  дверей
требуется оставлять открытыми во
избежание возрастания давления при
открывании и закрывании дверей.

ПРЕДОСТЕРЕЖЕНИЕ: Не

дотрагивайтесь до поверхности клея,
поскольку это нарушит повторное
склеивание.

ПРИМЕЧАНИЕ: Убедитесь в прочности
крепления  дистанционных элементов,
расположенных в  нижних углах фланца стекла
бокового окна  третьего ряда.
    Аккуратно подрежьте оставшийся ПУ клей

с фланца стекла бокового окна третьего
ряда  таким образом, чтобы на фланце
остался  приблизительно 1 мм подрезанного
ПУ  клея.









3.  Проверьте фланец бокового окна  третьего

ряда на наличие повреждений  листового
металла, ржавчины или инородных
предметов, которые могли или могут
вызвать  повреждение стекла.

4.

ПРЕДОСТЕРЕЖЕНИЕ: Для гарантии

отверждения ПУ клея  исключительно
важно, чтобы на всех  склеиваемых
поверхностях отсутствовала  влага.

    При помощи термофена для подачи

горячего воздуха, направьте теплый воздух
(25°C) на фланец стекла бокового окна
третьего ряда и на линию приклеивания
стекла, чтобы удалить все следы влаги.

 5.  Подготовьте стекло, фланец стекла

бокового окна третьего ряда и подрезанный
ПУ клей в соответствии с инструкциями,
приложенными к комплекту ПУ клея.

6. ПРИМЕЧАНИЕ: Отбракуйте первые 100 мм

ПУ клея,  поскольку этот клей может иметь
более  короткое время действия.

ПРИМЕЧАНИЕ: Во избежание протечек воды, в
любом  месте разрыва непрерывной полосы
требуется  сделать нахлест 20 мм.
    Нанесите ПУ клей непрерывной полосой

высотой от 8 до 10 мм на фланец стекла
бокового окна третьего ряда вдоль линии
приклеивания.









7.  При помощи другого механика,

воспользуйтесь присосками для стекла,
чтобы установить стекло бокового окна
третьего ряда (показан автомобиль с
форточкой заднего окна).

        •  Установите стекло в требуемое  положение

сильным и равномерным  нажатием.









8.  При помощи подходящей пленки

зафиксируйте стекло бокового окна третьего
ряда в требуемом положении до момента
отверждения ПУ клея.
