СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

 9.  Если температура окружающего воздуха

опускается ниже 10°C, при помощи
термофена  для подачи горячего воздуха
непрерывно  подавайте теплый воздух
(25°C) в течение 15  минут (изнутри или
снаружи автомобиля).







Автомобили с форточкой заднего  окна
  10.  Установите уплотнитель стекло  форточки

заднего окна.







501-11-52

Стекла, рамы и механизмы 501-11-52



СНЯТИЕ И УСТАНОВКА



Стекло окна задней двери (42 315 0)



Общее оборудование





Термофен для подачи горячего  воздуха

Нож прямого застекления для резки
приклеенного стекла

Пистолет для  смешивания/нанесения

Присоски для стекла



Снятие

Все автомобили

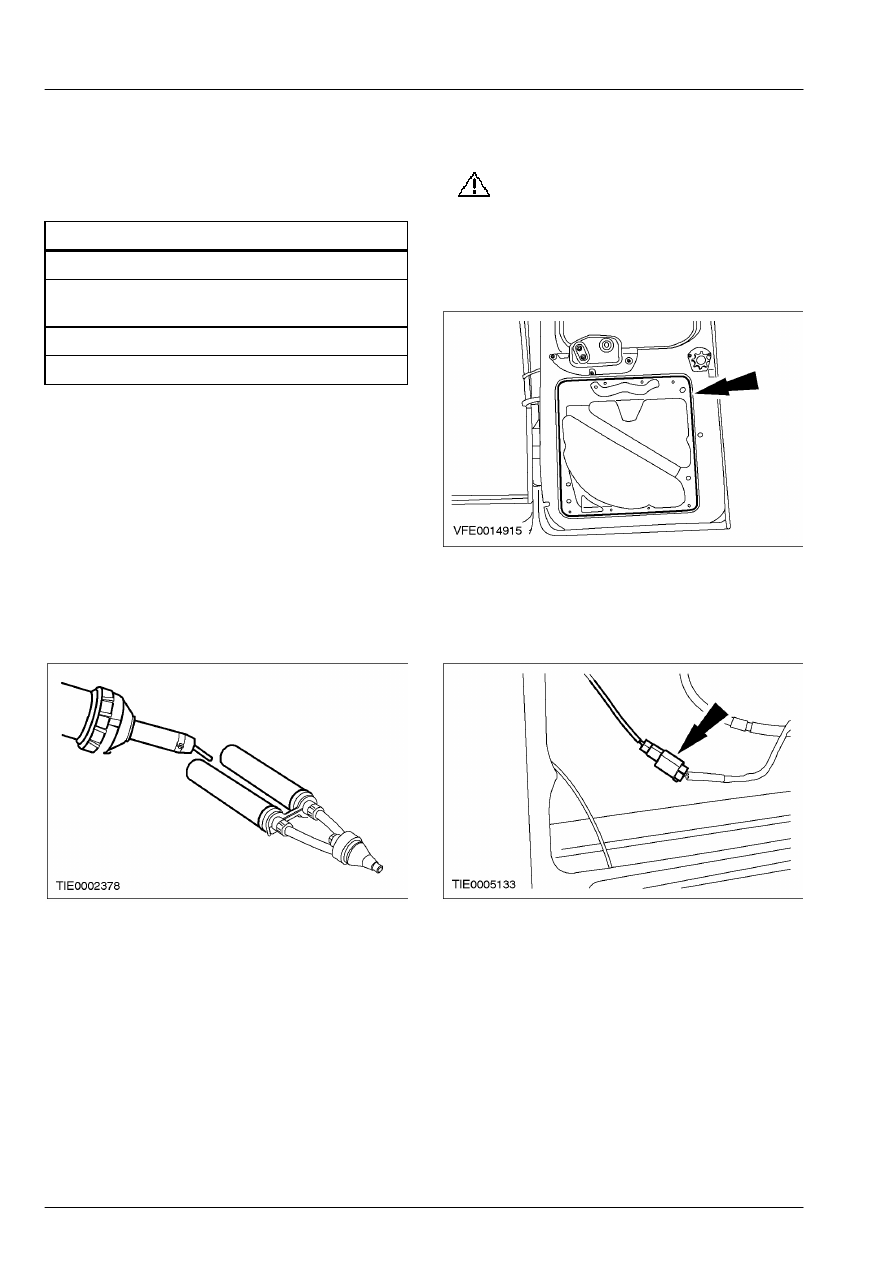

1. ПРИМЕЧАНИЕ: Если температура

окружающего воздуха  опускается ниже 10°C,
прогрейте кассеты с  полиуретановым (ПУ)
клеем приблизительно в  течение 15 минут,
поместив их на теплый  радиатор, или при
помощи термофена для  подачи горячего
воздуха, отрегулированного  приблизительно на
25°C.

    Если необходимо, прогрейте ПУ клей.









2.  Снимите панель отделки задней двери.    За

дополнительной информацией обратитесь к
Разделу 501-05.

3.

ПРЕДОСТЕРЕЖЕНИЕ: Не

дотрагивайтесь до поверхности клея,
поскольку это нарушит повторное
склеивание.

    Отсоедините водозащитный щиток от

панели задней двери.







Автомобили с верхним дополнительным  стоп-
сигналом
 4.  Рассоедините электрический разъем

верхнего дополнительного стоп-сигнала.







501-11-53

Стекла, рамы и механизмы 501-11-53



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



5.  Снимите крышку верхнего

дополнительного стоп-сигнала.









6.  Снимите верхний дополнительный  стоп-

сигнал.







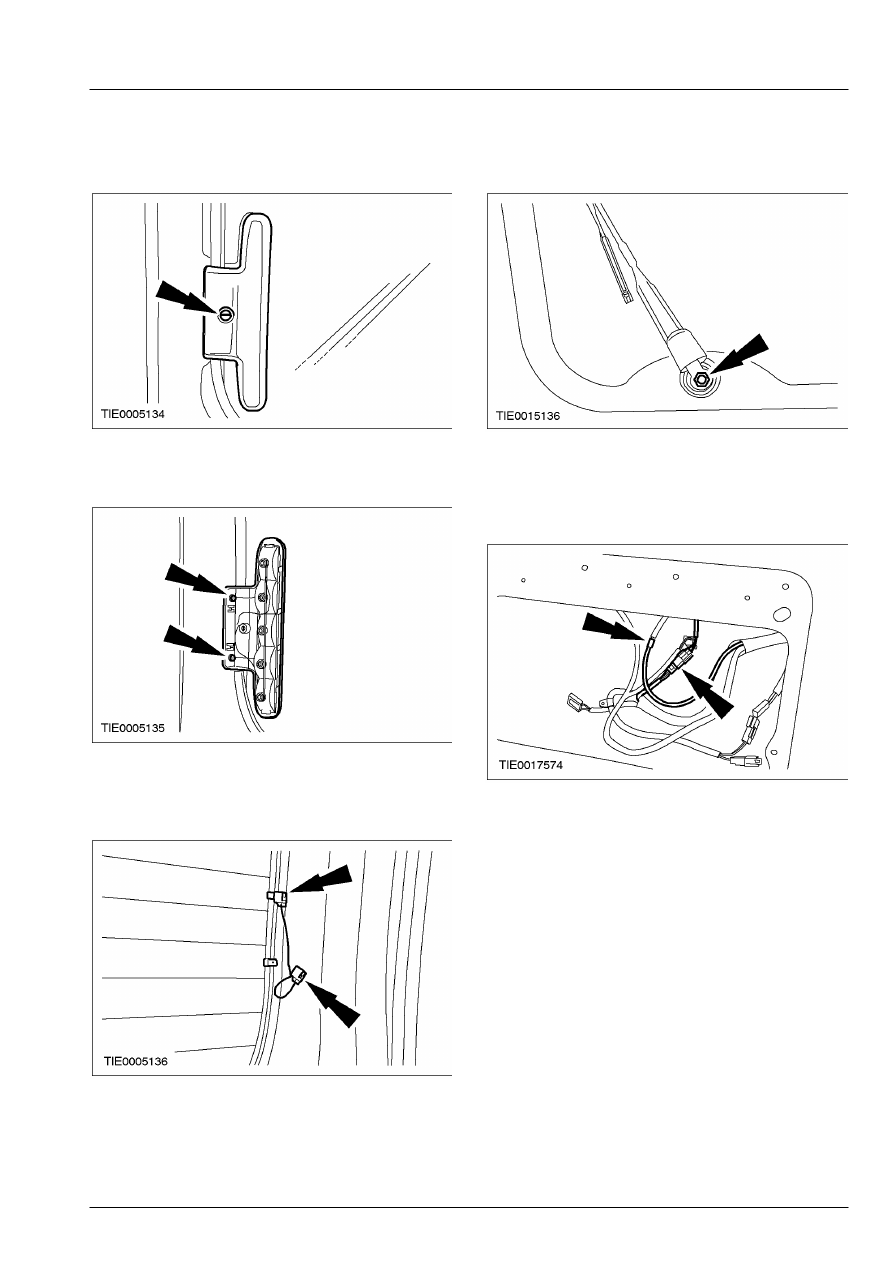

Автомобили с обогревом заднего  стекла
 7.  Рассоедините электрические разъемы

обогрева заднего стекла.







Автомобили с очистителем заднего  стекла
 8.  Снимите рычаг очистителя заднего  стекла.









9.  Рассоедините электрический разъем

электродвигателя очистителя заднего
стекла и отсоедините шланг
стеклоомывателя.







501-11-54

Стекла, рамы и механизмы 501-11-54



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

10. ПРИМЕЧАНИЕ: Отметьте положение трех

дистанционных  элементов между
электродвигателем  очистителя заднего стекла и
крышкой.

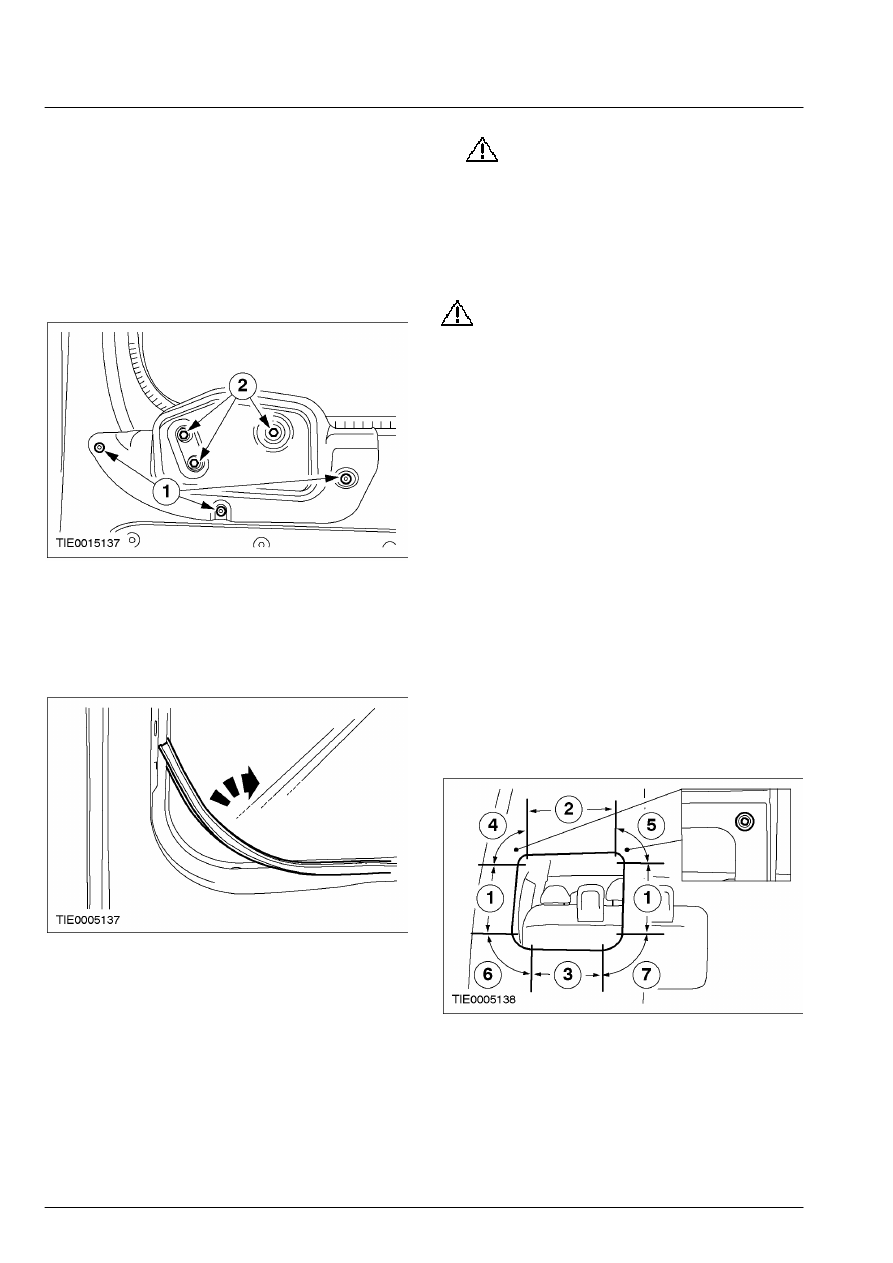

    Снимите крышку электродвигателя

очистителя заднего стекла.

       1. Снимите заклепки.
       2. Выверните болты.









11.  Снимите электродвигатель очистителя

заднего стекла.

Все автомобили
  12.  Снимите уплотнитель стекла окна задней

двери.







13.

ПРЕДУПРЕЖДЕНИЕ: При работе со

стеклорежущими  инструментами
обязательно используйте  рукавицы и
очки, поскольку при резании  могут
образовываться осколки.  Во время
резки пользуйтесь  шумозащитными
наушниками.  Несоблюдение этих
правил может  привести к травме.

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно

производите замену ножа  при изменении
глубины резания во избежание
повреждения кузова и панелей отделки.

ПРИМЕЧАНИЕ: При прорезании установочных
шпилек  стекла, расположенных в верхних углах
стекла, может ощущаться некоторое
сопротивление.
    Прорежьте ПУ клей подходящим ножом

для  прямого застекления и, при помощи
другого  механика, воспользуйтесь
присосками для  стекла, чтобы снять
стекло окна задней  двери.

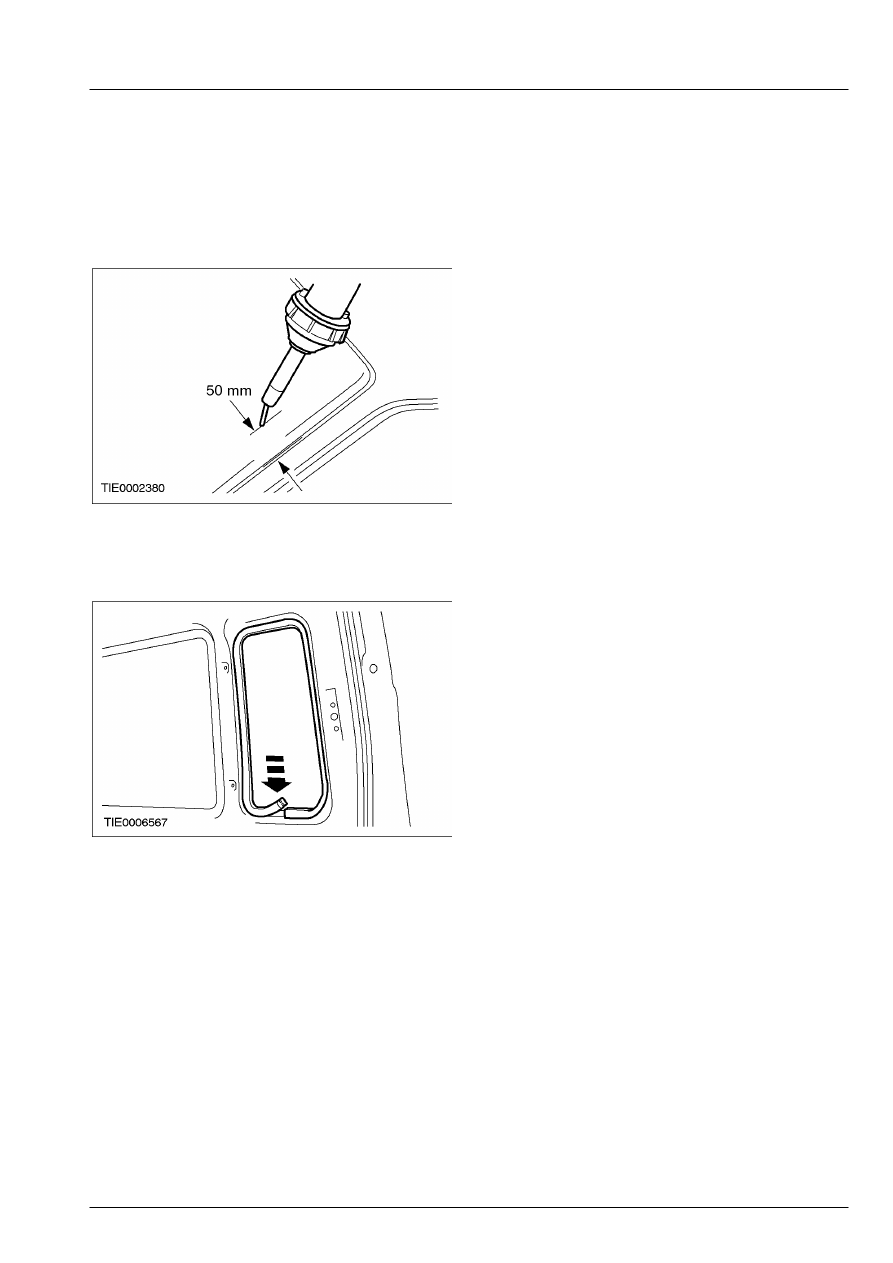

        •  Прорежьте ПУ клей изнутри автомобиля  на

данную максимальную глубину.

       1. 50 мм.
       2. 57 мм.
       3. 65 мм.
       4. 75 мм.
       5. 110 мм.
       6. 115 мм.
       7. 145 мм.







Установка

Все автомобили
 1.  Осторожно удалите оставшуюся часть

установочных шпилек с фланца стекла окна
задней двери.
