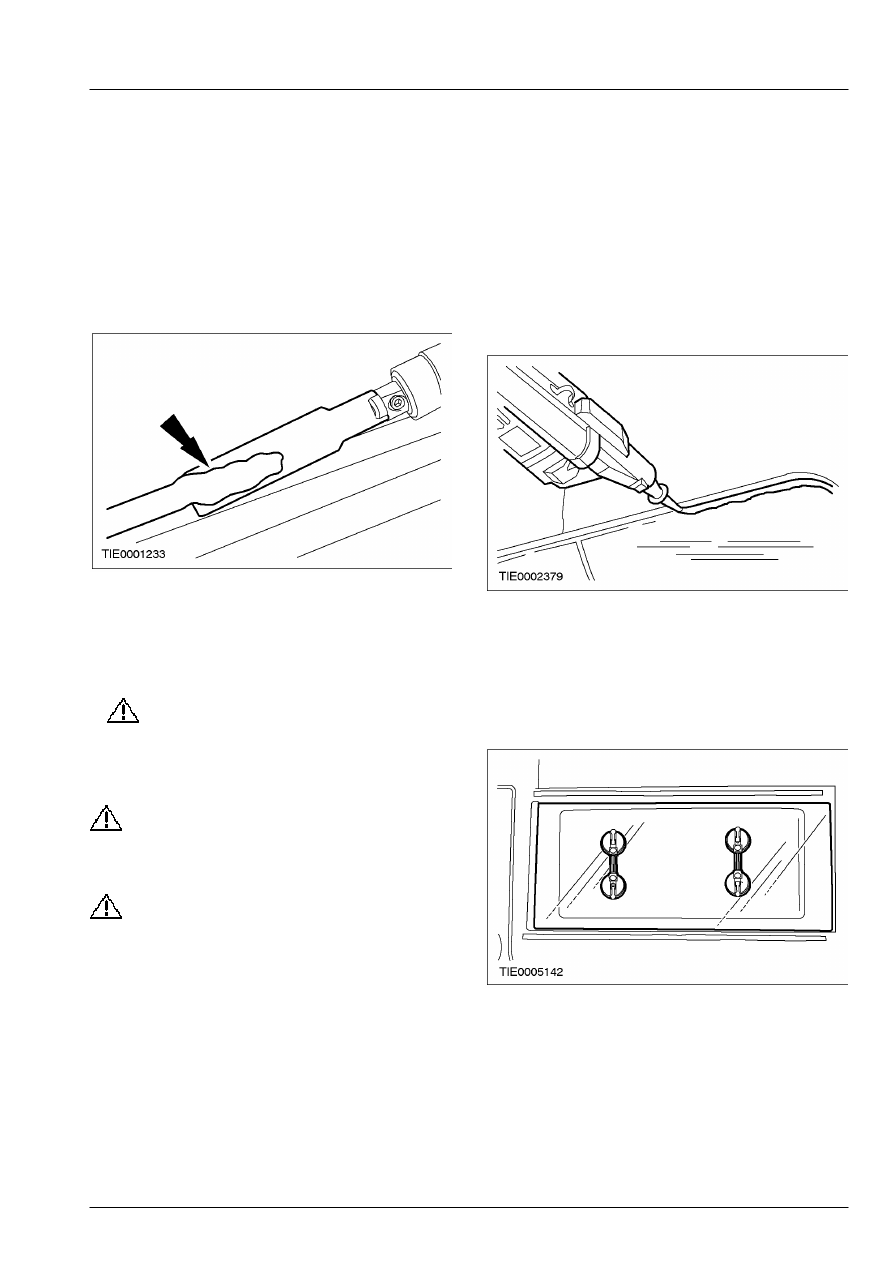

501-11-43

Стекла, рамы и механизмы 501-11-43



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

2. ПРИМЕЧАНИЕ: Убедитесь в прочности

крепления  дистанционных элементов,
расположенных в  нижних углах фланца стекла
окна второго  ряда.

    Аккуратно подрежьте оставшийся ПУ клей

с фланца стекла окна второго ряда таким
образом, чтобы на фланце остался
приблизительно 1 мм подрезанного ПУ
клея.









3.  Проверьте фланец стекла бокового окна

второго ряда на наличие повреждений
листового металла, ржавчины или
инородных  предметов, которые могли или
могут вызвать  повреждение стекла.

4.

ПРЕДОСТЕРЕЖЕНИЕ: Во время

отверждения ПУ клея окна  дверей
требуется оставлять открытыми во
избежание возрастания давления при
открывании и закрывании дверей.

ПРЕДОСТЕРЕЖЕНИЕ: Не

дотрагивайтесь до поверхности клея,
поскольку это нарушит повторное
склеивание.

ПРЕДОСТЕРЕЖЕНИЕ: Для гарантии

отверждения ПУ клея  исключительно
важно, чтобы на всех  склеиваемых
поверхностях отсутствовала  влага.

    При помощи термофена для подачи

горячего воздуха, направьте теплый воздух
(25°C) на фланец стекла бокового окна
второго  ряда и на линию приклеивания
стекла, чтобы  удалить все следы влаги.

 5.  Подготовьте стекло, фланец стекла

бокового окна второго ряда и подрезанный
ПУ  клей в соответствии с инструкциями,
приложенными к комплекту ПУ клея.

6. ПРИМЕЧАНИЕ: Отбракуйте первые 100 мм

ПУ клея,  поскольку этот клей может иметь
более  короткое время действия.

ПРИМЕЧАНИЕ: Во избежание протечек воды, в
любом  месте разрыва непрерывной полосы
требуется  сделать нахлест 20 мм.
    Нанесите ПУ клей непрерывной полосой

высотой от 8 до 10 мм на фланец стекла
бокового окна второго ряда вдоль линии
приклеивания.









7.  При помощи другого механика,

воспользуйтесь присосками для стекла для
установки стекла бокового окна второго
ряда.

        •  Установите стекло в требуемое  положение

сильным и равномерным  нажатием.









8.  При помощи подходящей пленки

зафиксируйте стекло бокового окна второго
ряда в требуемом положении до момента
отверждения ПУ клея.

 9.  Если температура окружающего воздуха

опускается ниже 10°C, при помощи
термофена  для подачи горячего воздуха
непрерывно  подавайте теплый воздух

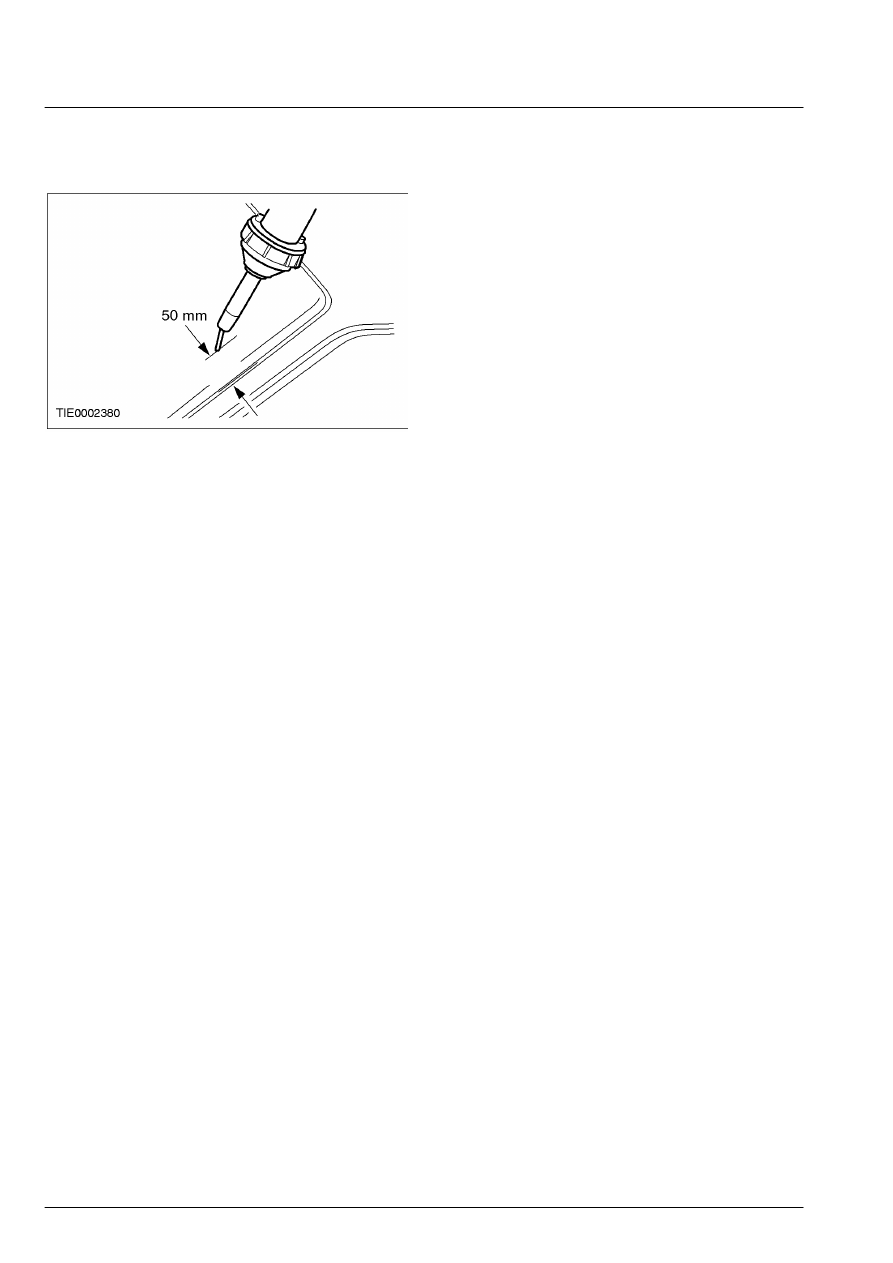

501-11-44

Стекла, рамы и механизмы 501-11-44



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

(25°C) в течение 15  минут (изнутри или
снаружи автомобиля).







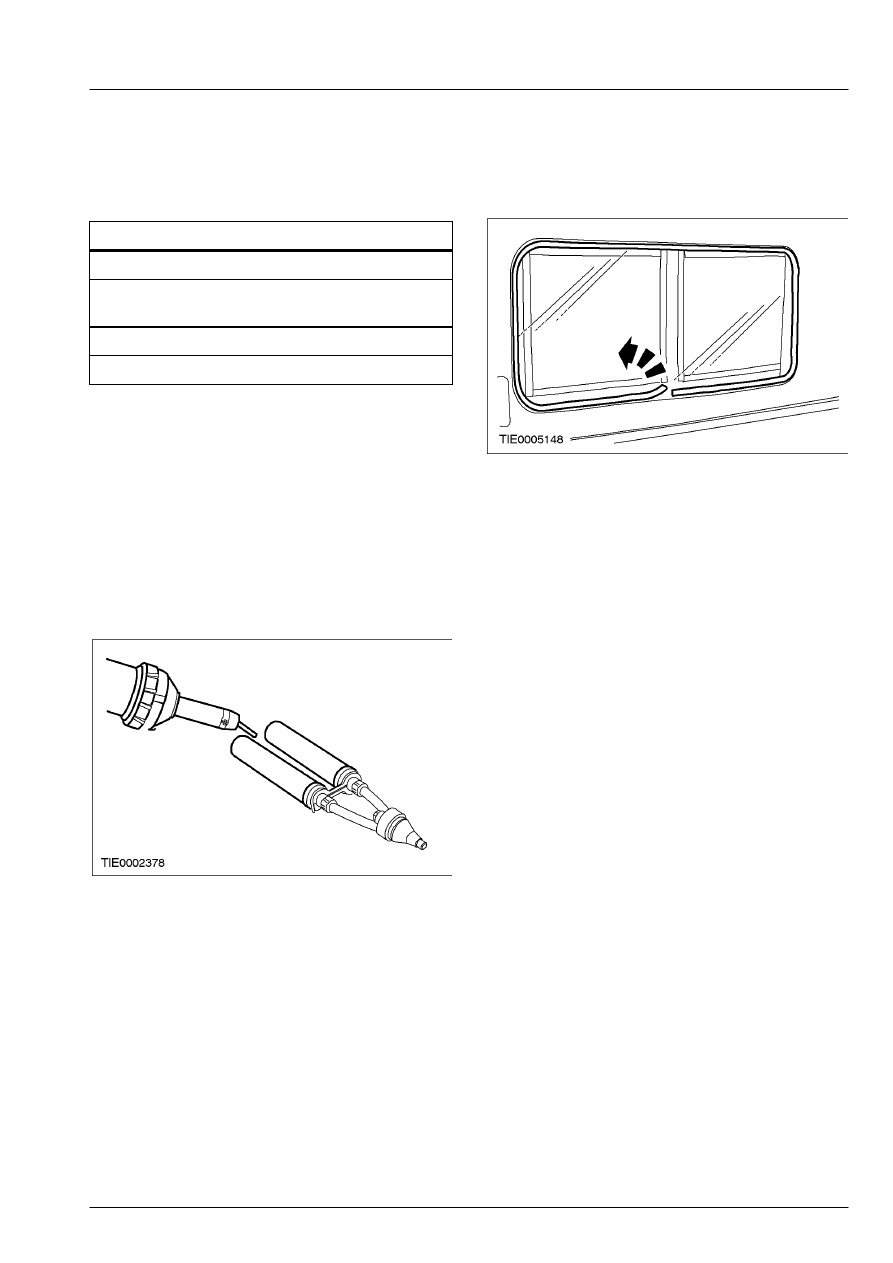

501-11-45

Стекла, рамы и механизмы 501-11-45



СНЯТИЕ И УСТАНОВКА



Стекло окна сдвижной двери



Общее оборудование





Термофен для подачи горячего  воздуха

Нож прямого застекления для резки
приклеенного стекла

Пистолет для  смешивания/нанесения

Присоски для стекла



Снятие

1. ПРИМЕЧАНИЕ: Если температура

окружающего воздуха  опускается ниже 10°C,
прогрейте кассеты с  полиуретановым (ПУ)
клеем приблизительно в  течение 15 минут,
поместив их на теплый  радиатор, или при
помощи термофена для  подачи горячего
воздуха, отрегулированного  приблизительно на
25°C.

    Если необходимо, прогрейте ПУ клей.









2.  Снимите панель отделки сдвижной двери.

За дополнительной информацией
обратитесь к Разделу 501-05.

 3.  Снимите уплотнитель стекла окна

сдвижной двери.







501-11-46

Стекла, рамы и механизмы 501-11-46



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

4.

ПРЕДУПРЕЖДЕНИЕ: При работе со

стеклорежущими  инструментами
обязательно используйте  рукавицы и
очки, поскольку при резании  могут
образовываться осколки.  Во время
резки пользуйтесь  шумозащитными
наушниками.  Несоблюдение этих
указаний  может привести к
травматическим  последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно

производите замену ножа  при изменении
глубины резания во избежание
повреждения кузова и панелей отделки.

ПРИМЕЧАНИЕ: При прорезании установочных
шпилек  стекла, расположенных в верхних углах
стекла, может ощущаться некоторое
сопротивление.
    Прорежьте ПУ клей подходящим ножом для

прямого застекления и, при помощи другого
механика, воспользуйтесь присосками для
стекла, чтобы снять стекло окна сдвижной
двери.

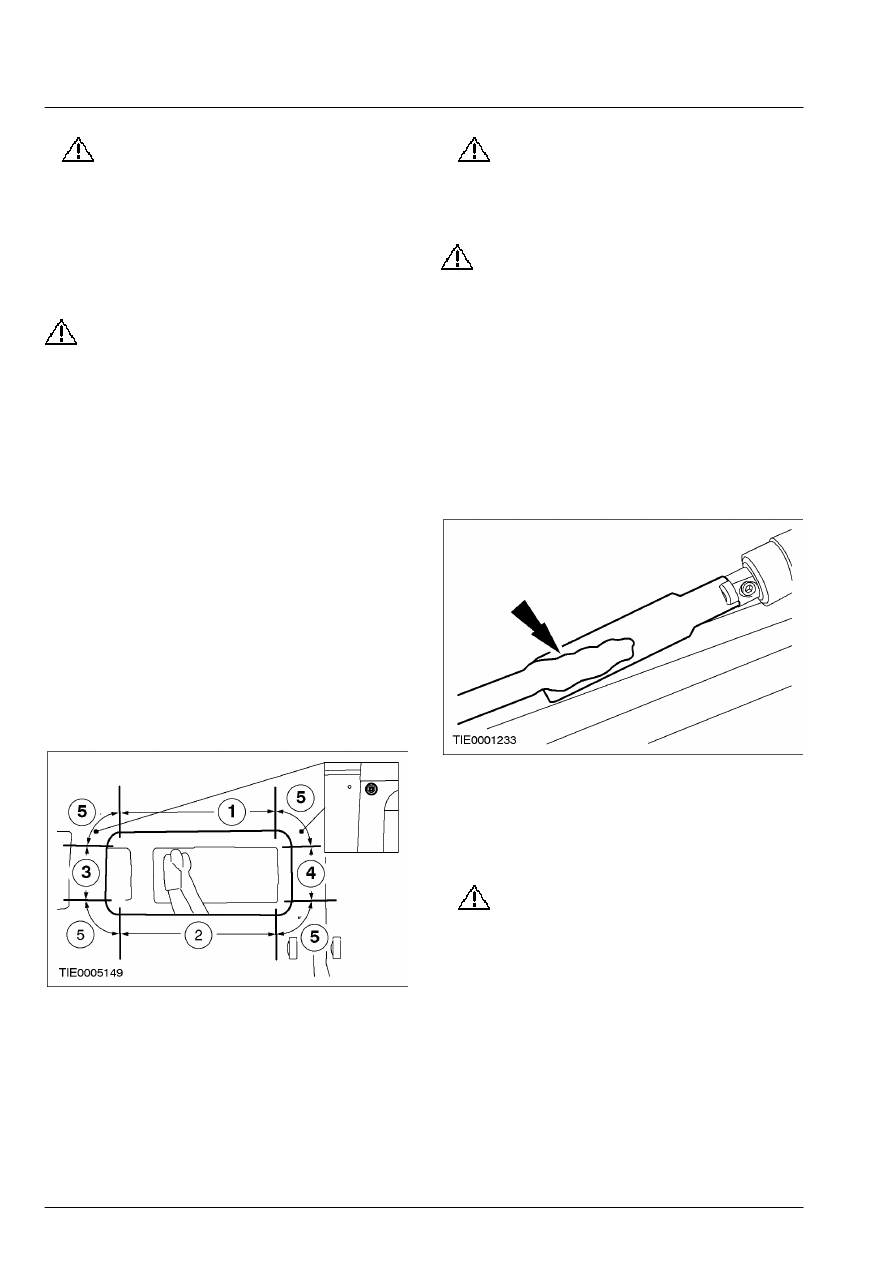

        •  Прорежьте ПУ клей изнутри автомобиля  на

данную максимальную глубину.

       1. 45 мм.
       2. 55 мм.
       3. 120 мм.
       4. 125 мм.
       5. 160 мм.







Установка



1.  Осторожно удалите оставшуюся часть

установочных шпилек с фланца стекла окна
сдвижной двери.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Во время

отверждения ПУ клея окна  дверей
требуется оставлять открытыми во
избежание возрастания давления при
открывании и закрывании дверей.

ПРЕДОСТЕРЕЖЕНИЕ: Не

дотрагивайтесь до поверхности клея,
поскольку это нарушит повторное
склеивание.

ПРИМЕЧАНИЕ: Убедитесь в прочности
крепления  дистанционных элементов,
расположенных в  нижних углах фланца стекла
окна сдвижной  двери.
    Аккуратно подрежьте оставшийся ПУ клей

с фланца стекла окна сдвижной двери таким
образом, чтобы на фланце остался
приблизительно 1 мм подрезанного ПУ
клея.









3.  Проверьте фланец стекла окна сдвижной

двери на наличие повреждений листового
металла, ржавчины или инородных
предметов,  которые могли или могут
вызвать  повреждение стекла.

4.

ПРЕДОСТЕРЕЖЕНИЕ: Для гарантии

отверждения ПУ клея  исключительно
важно, чтобы на всех  склеиваемых
поверхностях отсутствовала  влага.

    При помощи термофена для подачи

горячего воздуха, направьте теплый воздух
(25°C) на фланец стекла окна сдвижной
двери и  на линию приклеивания стекла,
чтобы удалить  все следы влаги.

 5.  Подготовьте стекло, фланец стекла окна

сдвижной двери и подрезанный ПУ клей в
соответствии с инструкциями,
приложенными  к комплекту ПУ клея.
