Ford Transit (2001 год). Руководство - часть 49

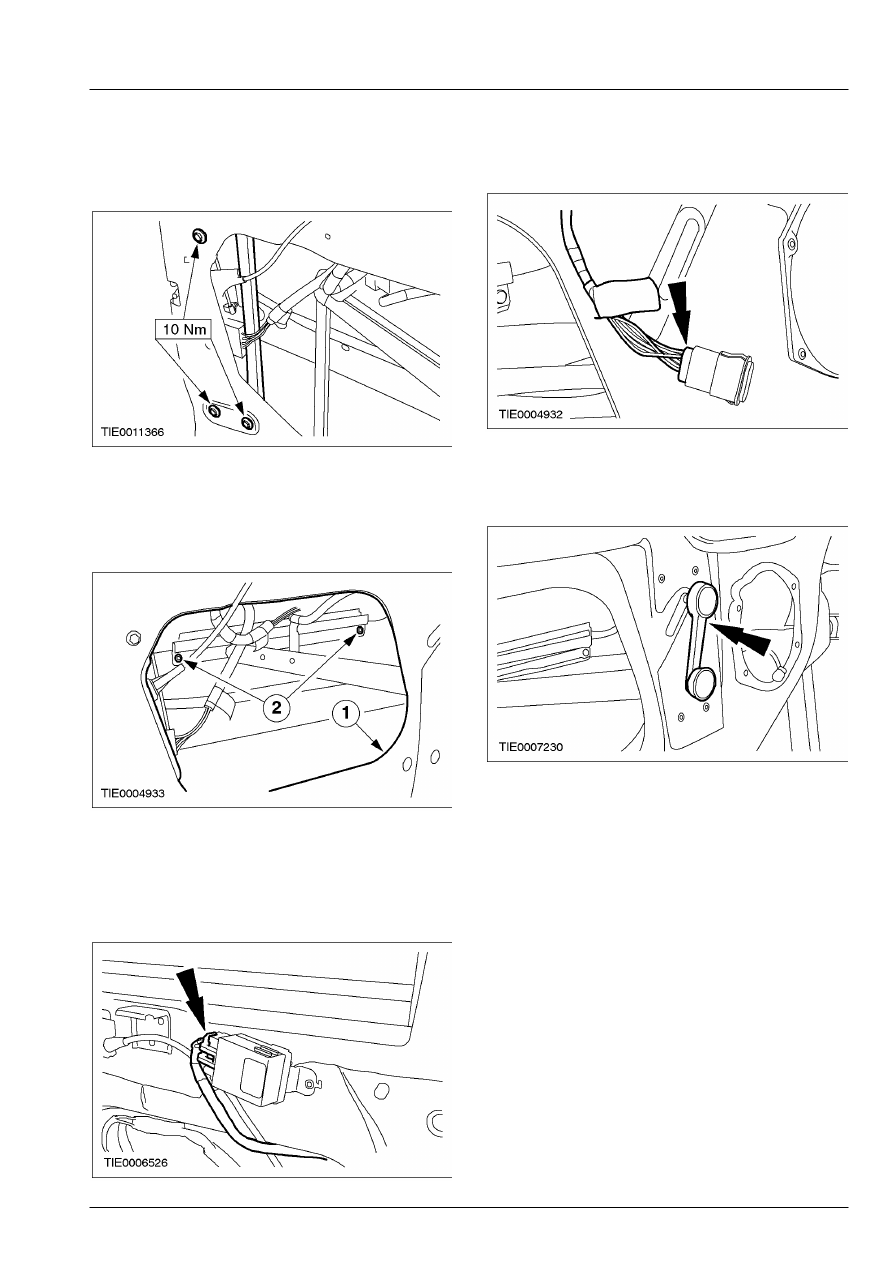

501-11-39

Стекла, рамы и механизмы 501-11-39



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



6.  Установите наружный крепежный

кронштейн верхней направляющей стекла
передней двери.









7.  Закрепите стекло окна в зажиме.

       1. Совместите зажим с отверстием для

доступа.

       2. Установите заклепки.







Автомобили, оснащенные окнами с
электроприводом стеклоподъемников
 8.  Подсоедините электрический разъем  реле

открывания "в одно касание" (если
предусмотрен).









9.  Рассоедините электрический разъем

переключателя стеклоподъемника окна.







Автомобили, оснащенные окнами с  механическим
приводом  стеклоподъемников
  10.  Снимите ручку стеклоподъемника  окна.







Все автомобили
  11.  Закрепите уплотнитель на панели  двери.
 12.  Установите панель отделки передней

двери.    За дополнительной информацией
обратитесь к Разделу 501-05.

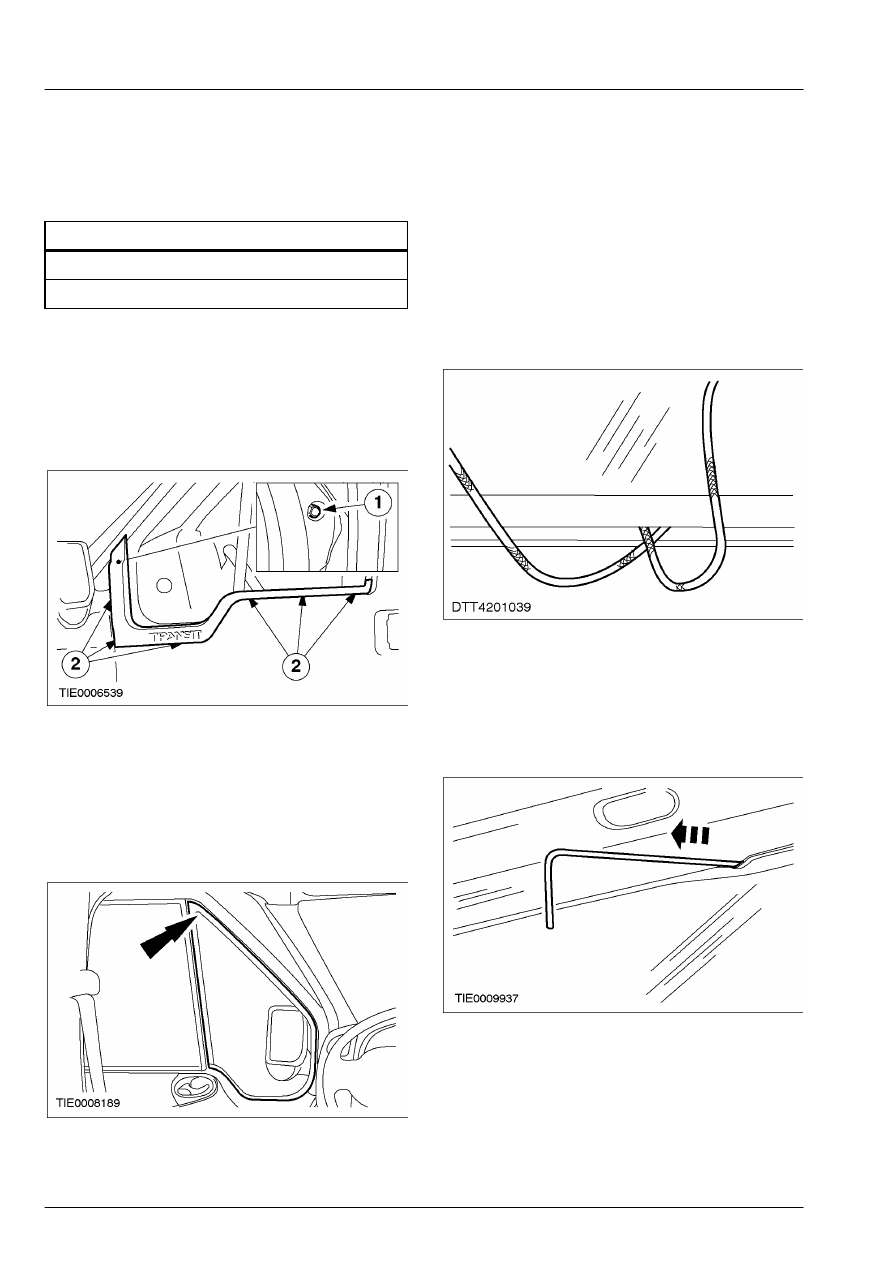

501-11-40

Стекла, рамы и механизмы 501-11-40



СНЯТИЕ И УСТАНОВКА



Стекло переднего окна задней части салона



Общее оборудование





Присоски для стекла

Шнур (длиной 2 метра)



Снятие



1.  Снимите наружную панель отделки

передней двери.

       1. Выверните гайку.
       2. Отсоедините зажимы.









2.  При помощи другого механика,

воспользуйтесь    присосками для стекла ,
чтобы снять стекло форточки переднего
окна.

        •  Начав с верхнего угла, непрерывно

прикладывайте к стеклу сильное давление
изнутри автомобиля.







Установка

1. ПРИМЕЧАНИЕ: Расположите концы шнура

таким образом,  чтобы они перекрещивались в
одном из нижних  углов.

    Вставьте отрезок подходящего    шнура в

канал  уплотнителя стекла форточки
переднего  окна.









2.  При помощи другого механика,

воспользуйтесь    присосками для стекла ,
чтобы установить стекло форточки
переднего  окна.

        •  Начав с верхнего угла, вытягивайте    шнур

изнутри  автомобиля.

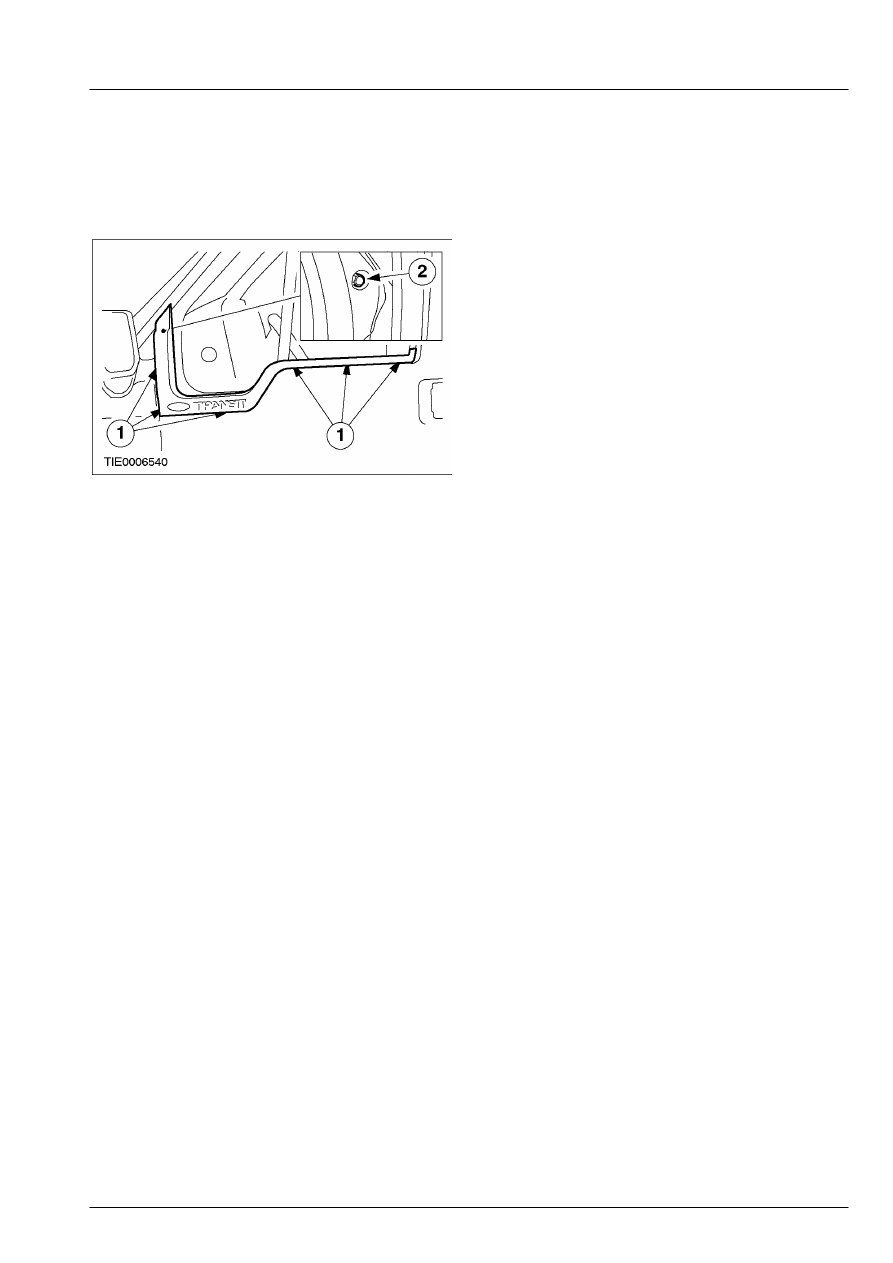

501-11-41

Стекла, рамы и механизмы 501-11-41



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)



3.  Установите наружную панель отделки

передней двери.

       1. Подсоедините зажимы.
       2. Установите гайку.







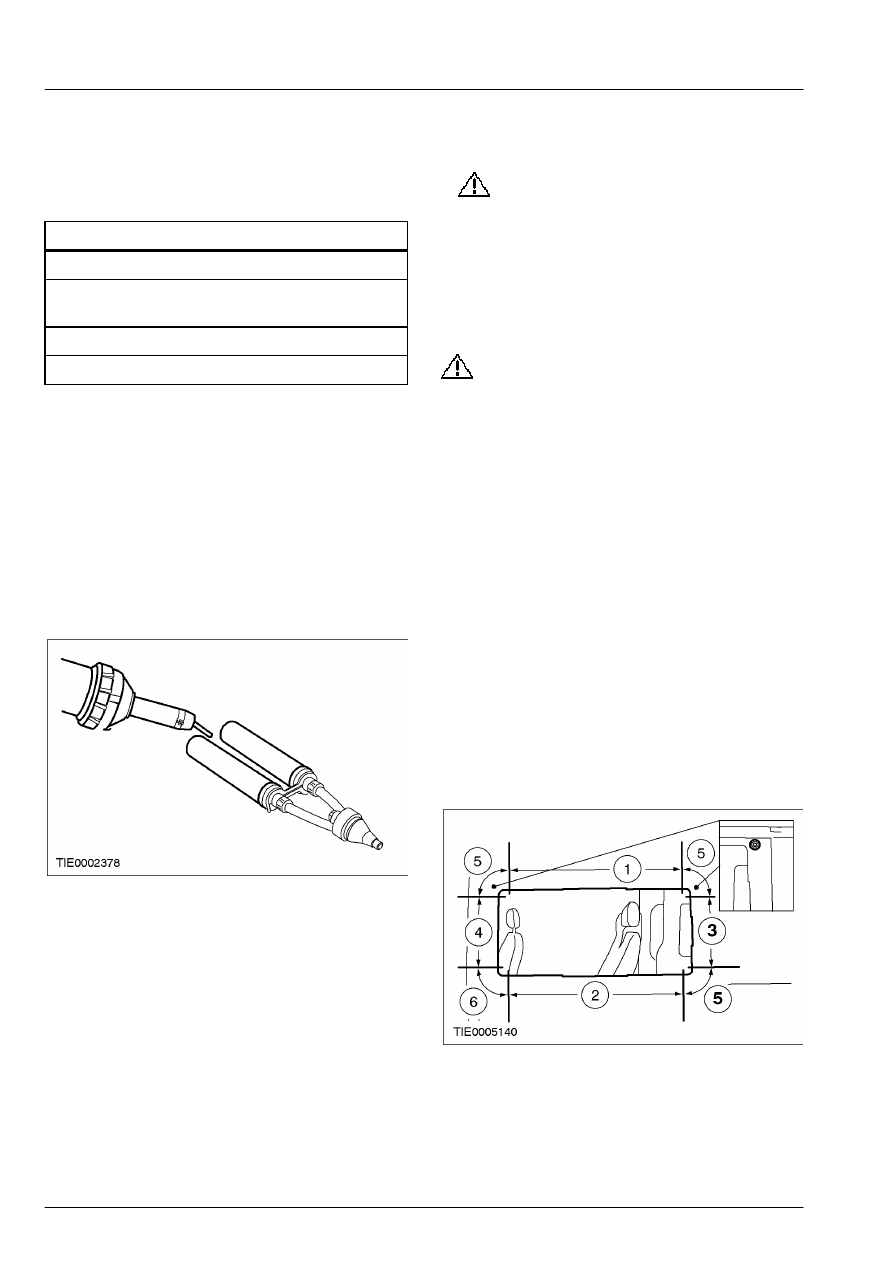

501-11-42

Стекла, рамы и механизмы 501-11-42



СНЯТИЕ И УСТАНОВКА



Стекло бокового окна второго ряда сидений



Общее оборудование





Термофен для подачи горячего  воздуха

Нож прямого застекления для резки
приклеенного стекла

Пистолет для  смешивания/нанесения

Присоски для стекла



Снятие

1. ПРИМЕЧАНИЕ: Если температура

окружающего воздуха  опускается ниже 10°C,
прогрейте кассеты с  полиуретановым (ПУ)
клеем приблизительно в  течение 15 минут,
поместив их на теплый  радиатор, или при
помощи термофена для  подачи горячего
воздуха, отрегулированного  приблизительно на
25°C.

    Если необходимо, прогрейте ПУ клей.







2.

ПРЕДУПРЕЖДЕНИЕ: При работе со

стеклорежущими  инструментами
обязательно используйте  рукавицы и
очки, поскольку при резании  могут
образовываться осколки.  Во время
резки пользуйтесь  шумозащитными
наушниками.  Несоблюдение этих
указаний  может привести к
травматическим  последствиям.

ПРЕДОСТЕРЕЖЕНИЕ: Обязательно

производите замену ножа  при изменении
глубины резания во избежание
повреждения кузова и панелей отделки.

ПРИМЕЧАНИЕ: При прорезании установочных
шпилек  стекла, расположенных в верхних углах
стекла, может ощущаться некоторое
сопротивление.
    Прорежьте ПУ клей подходящим ножом для

прямого застекления и, при помощи другого
механика, воспользуйтесь присосками для
стекла, чтобы снять стекло бокового окна
второго ряда.

        •  Прорежьте ПУ клей изнутри автомобиля  на

данную максимальную глубину.

       1. 25 мм.
       2. 50 мм.
       3. 100 мм.
       4. 105 мм.
       5. 120 мм.
       6. 130 мм.







Установка



1.  Осторожно удалите оставшуюся часть

установочных шпилек стекла с фланца
стекла  окна второго ряда.
