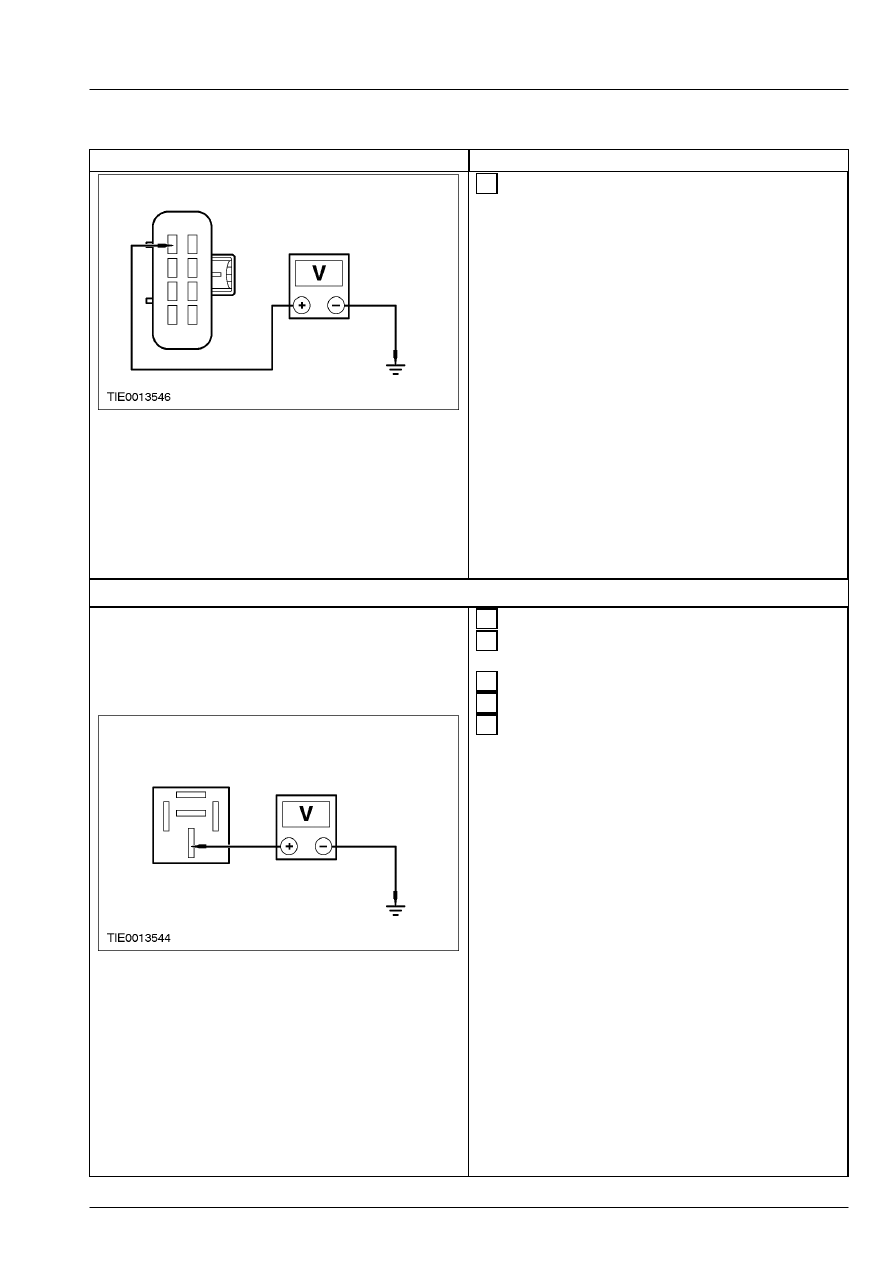

501-11-31

Стекла, рамы и механизмы 501-11-31



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 5  Измерьте напряжение между штырем 86 C2019

правого реле лобового стекла с обогревом,
электрической цепи 30S-HB7
(красной/коричневой), и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-HB7 (черную).  ПРОВЕРЬТЕ, правильно
ли действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
30S-HB7 (красную/коричневую).
ПРОВЕРЬТЕ, правильно  ли действует
система.

E30: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПРАВОМ РЕЛЕ  ЛОБОВОГО СТЕКЛА С ОБОГРЕВОМ







 1  Введите положение OFF.





 2  Отсоедините Правое реле лобового стекла с

обогревом - C2019.





 3  Ведите положение START.





 4  Ведите положение ON.







 5  Задействуйте переключатель обогрева  лобового

стекла.  Измерьте напряжение между штырем 30
C2019 правого реле лобового стекла с
обогревом, электрической цепи 15-HB8
(зеленой/красной), и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
30S-HB25 (красную/коричневую).
ПРОВЕРЬТЕ, правильно  ли действует
система.



→

→

→

→ Нет

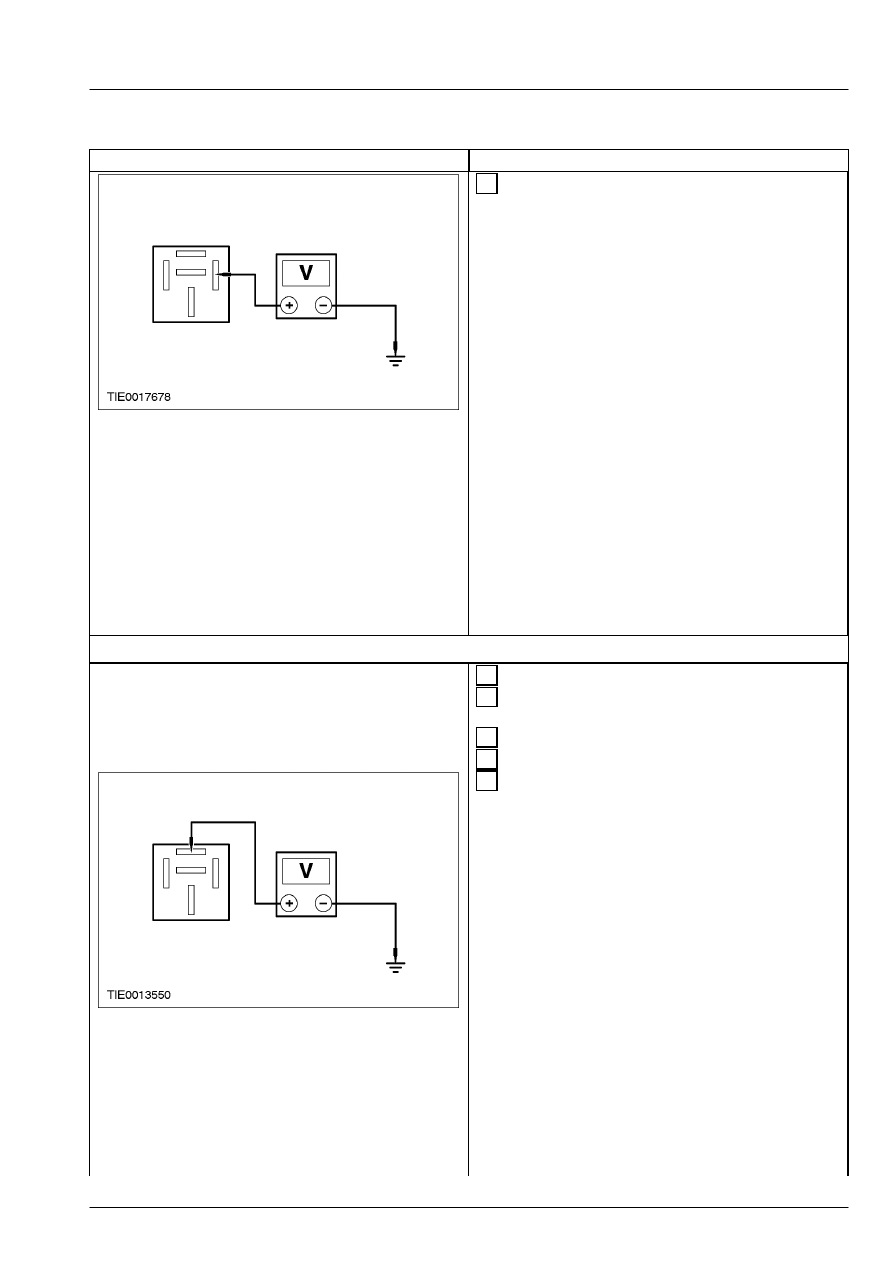

501-11-32

Стекла, рамы и механизмы 501-11-32



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-HB8 (зеленую/красную).  ПРОВЕРЬТЕ,
правильно ли  действует система.

E31: ПРОВЕРЬТЕ РАБОТУ ЛЕВОГО РЕЛЕ ЛОБОВОГО  СТЕКЛА С ОБОГРЕВОМ







 1  Задействуйте переключатель обогрева  лобового

стекла.



• Левое реле лобового стекла с обогревом
щелкает?



→

→

→

→ Да





Перейдите к E32





→

→

→

→ Нет





Перейдите к E33



E32: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЛАВКОМ  ПРЕДОХРАНИТЕЛЕ 2.2 (5 А)
ЦЕНТРАЛЬНОЙ КОРОБКИ  СОЕДИНЕНИЙ







 1  Введите положение OFF.





 2  Отсоедините Плавкий предохранитель 2.2 (5 A).





 3  Ведите положение ON.







 4  Задействуйте переключатель обогрева  лобового

стекла.  Измерьте напряжение между плавким
предохранителем 2.2 (5A) центральной коробки
соединений (со стороны входа);  электрической
цепи 30S-HB10 (красной/зеленой), и  "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к E28





→

→

→

→ Нет





Перейдите к E34



E33: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЕРЕКЛЮЧАТЕЛЕ  ОБОГРЕВА ЛОБОВОГО СТЕКЛА







 1  Введите положение OFF.





 2  Отсоедините Переключатель обогрева лобового

стекла - C2025.





 3  Ведите положение START.





 4  Ведите положение ON.

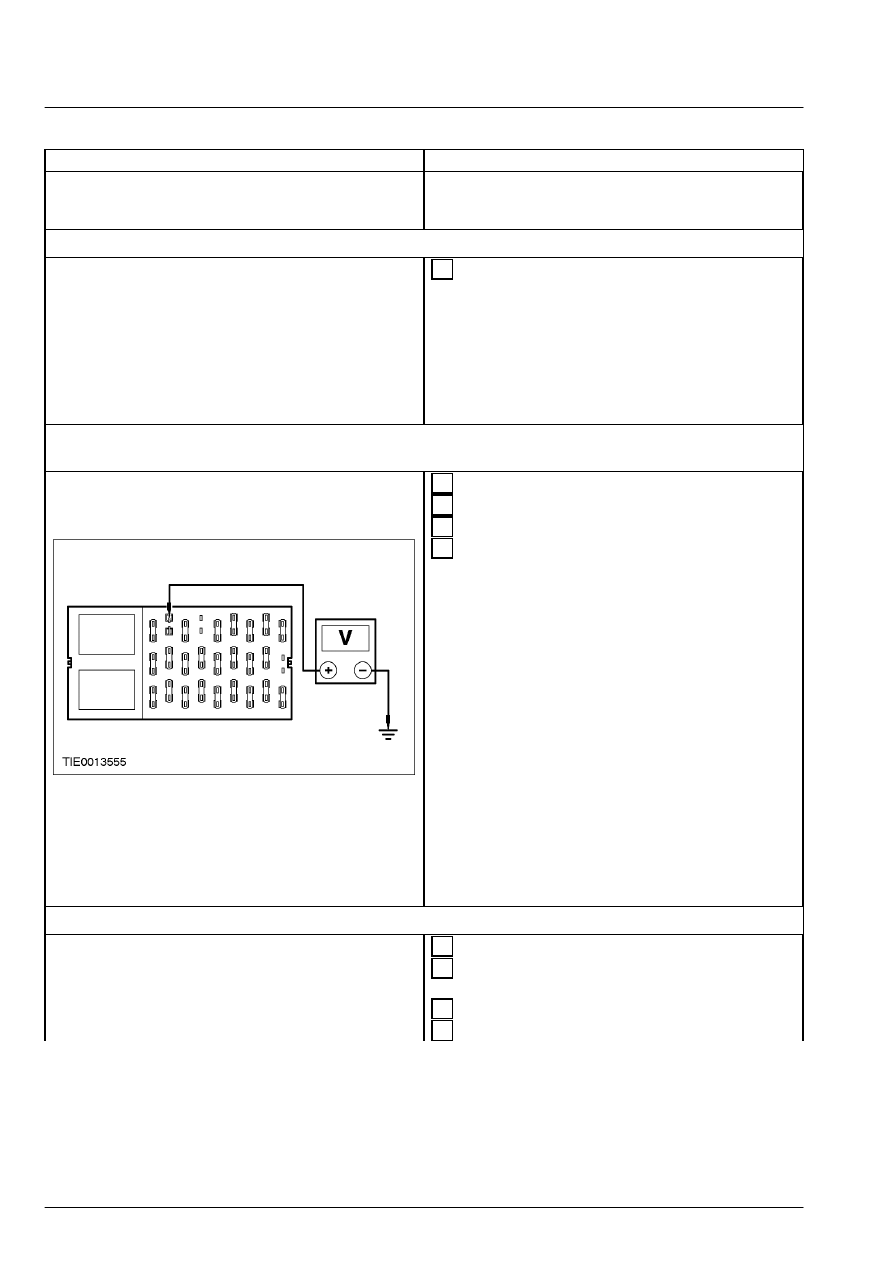

501-11-33

Стекла, рамы и механизмы 501-11-33



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 5  Измерьте напряжение между штырем 1 C2025

переключателя обогрева лобового стекла,
электрической цепи 31S-HB9 (черной/белой), и
"массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-HB9 (черную).  ПРОВЕРЬТЕ, правильно
ли действует  система.



→

→

→

→ Нет





Перейдите к E35



E34: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЛЕВОМ РЕЛЕ  ЛОБОВОГО СТЕКЛА С ОБОГРЕВОМ







 1  Введите положение OFF.





 2  Отсоедините Левое реле лобового стекла с

обогревом - C2018.





 3  Ведите положение START.





 4  Ведите положение ON.







 5  Измерьте напряжение между штырем 2 C2018

левого реле лобового стекла с обогревом,
электрической цепи 29-HB11
(оранжевой/зеленой),  и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
30S-HB42 (красную/желтую).  ПРОВЕРЬТЕ,
правильно ли  действует система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
29-HB11 (оранжевую/зеленую).
ПРОВЕРЬТЕ, правильно  ли действует
система.

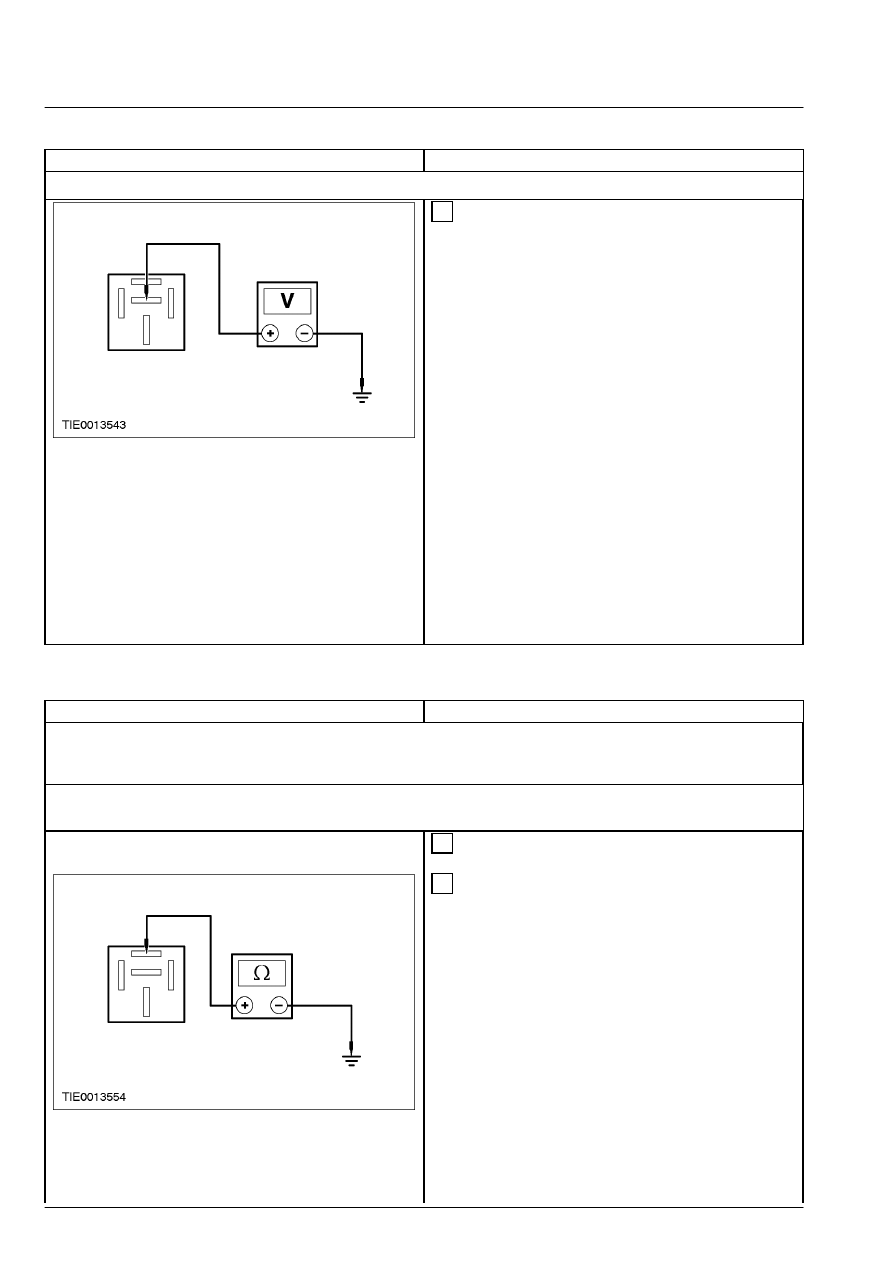

501-11-34

Стекла, рамы и механизмы 501-11-34



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

E35: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЛЕВОМ РЕЛЕ  ЛОБОВОГО СТЕКЛА С ОБОГРЕВОМ









 1  Измерьте напряжение между штырем 4 C2018

левого реле лобового стекла с обогревом,
электрической цепи 15-HB10 (зеленой/черной),
и  "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-HB9 (черную/белую).  ПРОВЕРЬТЕ,
правильно ли  действует система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-HB10 (зеленую/черную).  ПРОВЕРЬТЕ,
правильно ли  действует система.



PINPOINT-ТЕСТ F: СИСТЕМА УСТРАНЕНИЯ ОБЛЕДЕНЕНИЯ НЕ  ОТКЛЮЧАЕТСЯ
АВТОМАТИЧЕСКИ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРИМЕЧАНИЕ: Эта система включает систему  устранения обледенения заднего стекла с  обогревом,
наружных зеркал с обогревом и  лобового стекла с обогревом.  Для заднего стекла с обогревом и
наружных зеркал с обогревом Перейдите к F1.  Для лобового стекла с обогревом  Перейдите к F2.

F1: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31S-HB20  (ЧЕРНУЮ/ЗЕЛЕНУЮ) НА КОРОТКОЕ
ЗАМЫКАНИЕ НА  "МАССУ"







 1  Отсоедините Реле заднего стекла с обогревом -

C2021.







 2  Измерьте сопротивление между штырем 1

C2021 реле заднего стекла с обогревом,
электрической цепи 31S-HB20 (черной/зеленой),
и  "массой".



• Сопротивление составляет более 10 000  Ом?



→

→

→

→ Да



ПРОВЕРЬТЕ жалобу клиента.
