Ford Transit (2001 год). Руководство - часть 46

501-11-27

Стекла, рамы и механизмы 501-11-27



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ электрическую цепь
29S-HB21 (оранжевую/зеленую).
ПРОВЕРЬТЕ, правильно  ли действует
система.

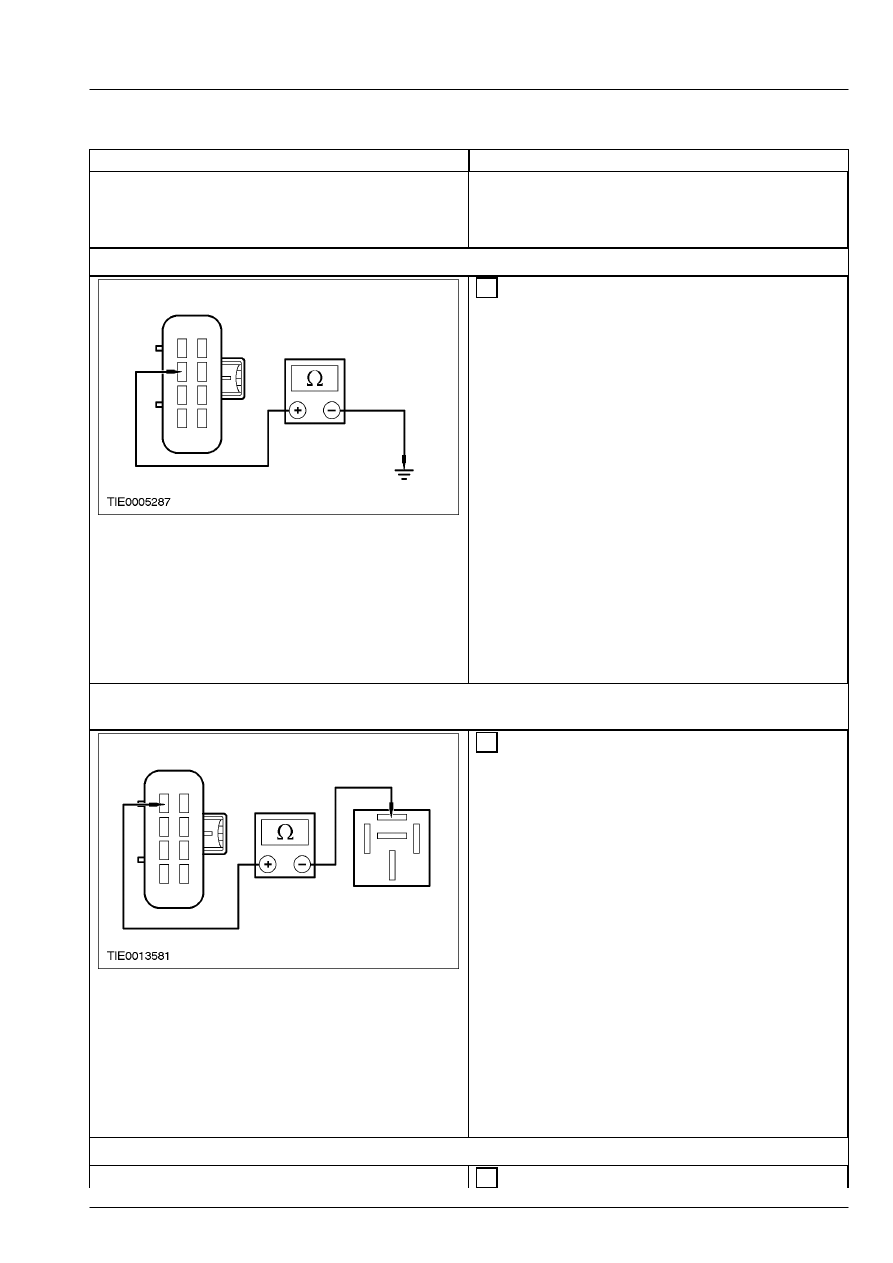

E20: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ  ПЕРЕКЛЮЧАТЕЛЯ ОБОГРЕВА ЗАДНЕГО СТЕКЛА









 1  Измерьте сопротивление между штырем 2  C241

переключателя обогрева заднего стекла,
электрической цепи 31-HB22 (черной) и
"массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к E21





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-HB22 (черную).  ПРОВЕРЬТЕ, правильно
ли действует  система.

E21: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 31S-HB20
(ЧЕРНОЙ/ЗЕЛЕНОЙ)









 1  Измерьте сопротивление между штырем 1

C2021 реле заднего стекла с обогревом,
электрической цепи 31S-HB20 (черной/зеленой),
и  штырем 1 C241 переключателя обогрева
заднего  стекла, электрической цепи 31S-HB20
(черной/зеленой).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



ПРОВЕРЬТЕ жалобу клиента.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31S-HB22 (черную).  ПРОВЕРЬТЕ,
правильно ли действует  система.

E22: ПРОВЕРЬТЕ СВЕТОДИОД ПЕРЕКЛЮЧАТЕЛЯ  ОБОГРЕВА ЛОБОВОГО СТЕКЛА







 1  Ведите положение START.

501-11-28

Стекла, рамы и механизмы 501-11-28



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 2  Ведите положение ON.





 3  Задействуйте переключатель обогрева  лобового

стекла.



• Светодиод горит?



→

→

→

→ Да





Перейдите к E23





→

→

→

→ Нет





Перейдите к E27



E23: ПРОВЕРЬТЕ РАБОТУ РЕЛЕ ОБОГРЕВА ПРАВОЙ  СТОРОНЫ ЛОБОВОГО СТЕКЛА







 1  Задействуйте переключатель обогрева  лобового

стекла



• Реле обогрева правой стороны лобового  стекла
щелкает?



→

→

→

→ Да





Перейдите к E24





→

→

→

→ Нет





Перейдите к E28



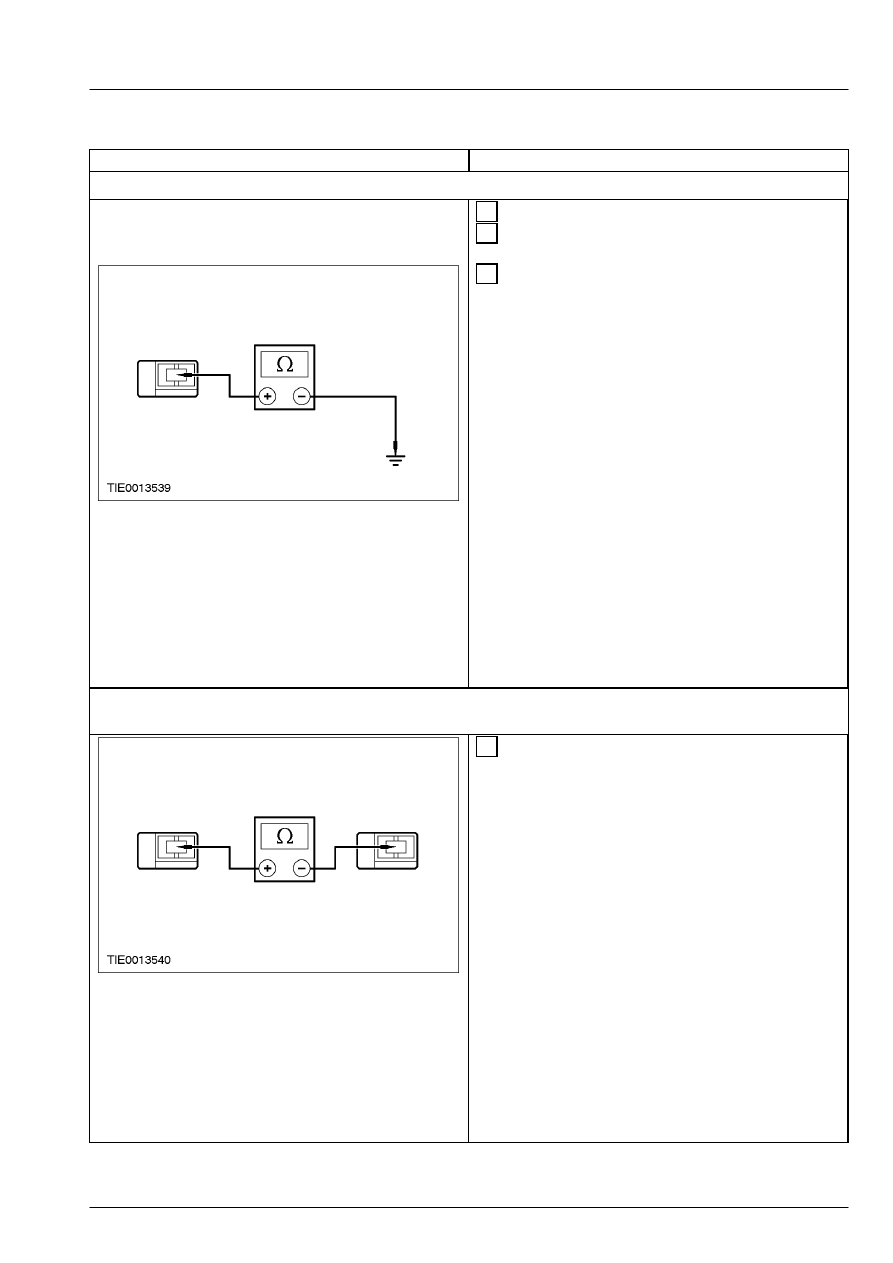

E24: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА  НАГРЕВАТЕЛЬНОМ ЭЛЕМЕНТЕ ОБОГРЕВА
ЛОБОВОГО  СТЕКЛА







 1  Введите положение OFF.





 2  Отсоедините Нагревательный элемент обогрева

лобового стекла - C2045b и C2046b.





 3  Ведите положение START.





 4  Ведите положение ON.







 5  Задействуйте переключатель обогрева  лобового

стекла.  Измерьте напряжение между
нагревательным элементом обогрева  лобового
стекла и "массой":

    -   разъемом C2045b электрической цепи 30S-

HB12  (красной/желтой) (левый элемент).

    -   разъемом C2046b электрической цепи 30S-

HB25  (красной/коричневой) (правый элемент).



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к E25





→

→

→

→ Нет



Для левой стороны лобового стекла с
обогревом, ОТРЕМОНТИРУЙТЕ
электрическую  цепь 30S-HB12
(красную/желтую).  ПРОВЕРЬТЕ, правильно
ли  действует система.  Для правой стороны
лобового  стекла с обогревом.

Перейдите к

E30



501-11-29

Стекла, рамы и механизмы 501-11-29



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

E25: ПРОВЕРЬТЕ ЦЕПИ ЗАЗЕМЛЕНИЯ ЛОБОВОГО  СТЕКЛА С ОБОГРЕВОМ







 1  Введите положение OFF.





 2  Отсоедините Нагревательный элемент обогрева

лобового стекла - C2045a и C2046a.







 3  Измерьте сопротивление между

нагревательным элементом обогрева  лобового
стекла и "массой".

    -   разъем C2045b электрической цепи 31-HB12

(черной/желтой) (левый элемент).

    -   разъем C2046b электрической цепи 31-HB25

(черной/коричневой) (правый элемент).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к E26





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-HB12 (черную/желтую) или 31-HB25
(черную/коричневую).  ПРОВЕРЬТЕ,
правильно  ли действует система.

E26: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  НАГРЕВАТЕЛЬНЫХ ЭЛЕМЕНТОВ ЛОБОВОГО
СТЕКЛА С  ОБОГРЕВОМ









 1  Измерьте сопротивление нагревательных

элементов лобового стекла с обогревом  между:

    -   разъемами C2045a и C2045b (со стороны

элемента) (левый элемент).

    -   разъемами C2046a и C2046b со стороны

элемента  (правый элемент).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



ПРОВЕРЬТЕ жалобу клиента.



→

→

→

→ Нет



УСТАНОВИТЕ новое лобовое стекло с
обогревом.  ПРОВЕРЬТЕ, правильно ли
действует система.

501-11-30

Стекла, рамы и механизмы 501-11-30



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

E27: ПРОВЕРЬТЕ РАБОТУ РЕЛЕ ЛОБОВОГО СТЕКЛА  С ОБОГРЕВОМ







 1  Задействуйте переключатель обогрева  лобового

стекла.



• Оба реле лобового стекла с обогревом
щелкают?



→

→

→

→ Да





Перейдите к E28





→

→

→

→ Нет





Перейдите к E31



E28: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ СВЕТОДИОДА  ПЕРЕКЛЮЧАТЕЛЯ ОБОГРЕВА
ЛОБОВОГО СТЕКЛА







 1  Введите положение OFF.





 2  Отсоедините Переключатель обогрева лобового

стекла - C2025.







 3  Измерьте сопротивление между штырем 4

C2025 переключателя обогрева лобового стекла,
электрической цепи 33-LH24
(желтой/коричневой),  и "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
30S-HB6 (красную/желтую).  ПРОВЕРЬТЕ,
правильно ли  действует система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
33-LH24 (желтую/коричневую).
ПРОВЕРЬТЕ, правильно  ли действует
система.

E29: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПРАВОМ РЕЛЕ  ЛОБОВОГО СТЕКЛА С ОБОГРЕВОМ







 1  Введите положение OFF.





 2  Отсоедините Правое реле лобового стекла с

обогревом - C2019.





 3  Ведите положение START.





 4  Ведите положение ON.
