Стекла, рамы и механизмы 501-11-19



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

E4: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАГРЕВАТЕЛЬНОГО
ЭЛЕМЕНТА ЗАДНЕГО СТЕКЛА С ОБОГРЕВОМ ЛЕВОЙ  ДВЕРИ









 1  Измерьте сопротивление между разъемом

C473a нагревательного элемента заднего  стекла
с обогревом левой двери (со стороны  элемента)
и разъемом C473b нагревательного  элемента
заднего стекла с обогревом левой  двери (со
стороны элемента).



• УСТАНОВИТЕ новый переключатель.



→

→

→

→ Да



Проверьте жалобу клиента.



→

→

→

→ Нет



УСТАНОВИТЕ новое заднее стекло с
обогревом левой двери.  ПРОВЕРЬТЕ,
правильно ли действует  система.

E5: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА  НАГРЕВАТЕЛЬНОМ ЭЛЕМЕНТЕ ЗАДНЕГО СТЕКЛА С
ОБОГРЕВОМ ПРАВОЙ ДВЕРИ







 1  Введите положение OFF.





 2  Отсоедините Нагревательный элемент заднего

стекла с обогревом правой двери - C474a.





 3  Ведите положение ON.







 4  Задействуйте переключатель обогрева  заднего

стекла.  Измерьте напряжение между разъемом
C474a нагревательного элемента заднего  стекла
с обогревом правой двери,  электрической цепи
29S-HB34  (оранжевой/коричневой) и "массой".



• ОТРЕМОНТИРУЙТЕ электрическую цепь 32-
AJ17  (белую/фиолетовую).



→

→

→

→ Да





Перейдите к E6





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
29S-HB34 (оранжевую/коричневую).
ПРОВЕРЬТЕ,  правильно ли действует
система.

501-11-20

Стекла, рамы и механизмы 501-11-20



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

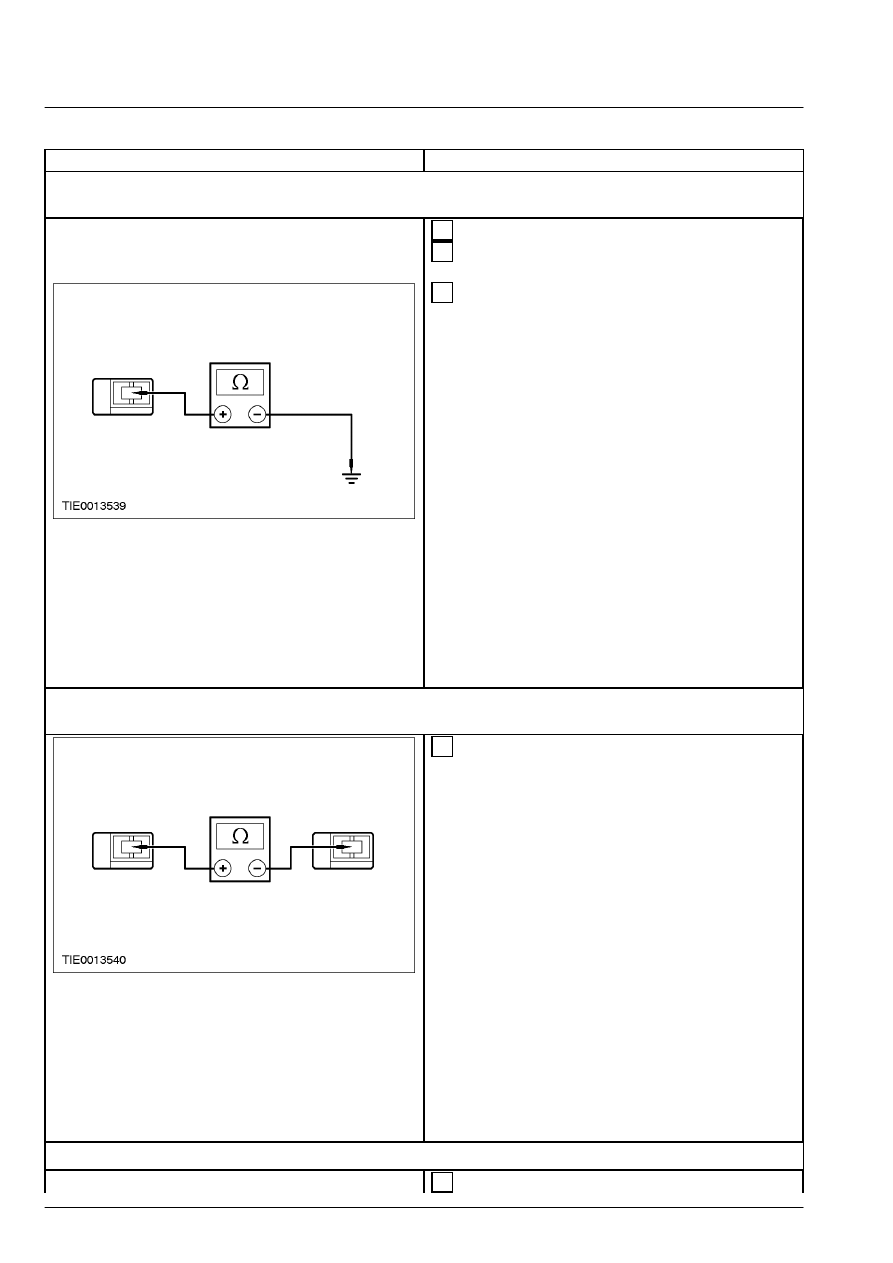

E6: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ  НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА ЗАДНЕГО СТЕКЛА
С  ОБОГРЕВОМ ПРАВОЙ ДВЕРИ







 1  Введите положение OFF.





 2  Отсоедините Нагревательный элемент заднего

стекла с обогревом правой двери - C474b.







 3  Измерьте сопротивление между разъемом

C474b нагревательного элемента заднего  стекла
с обогревом правой двери,  электрической цепи
30-HB34 (красной) и  "массой".



• ПРОВЕРЬТЕ жалобу клиента.



→

→

→

→ Да





Перейдите к E7





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
30-HB34 (красную).  ПРОВЕРЬТЕ, правильно
ли  действует система.

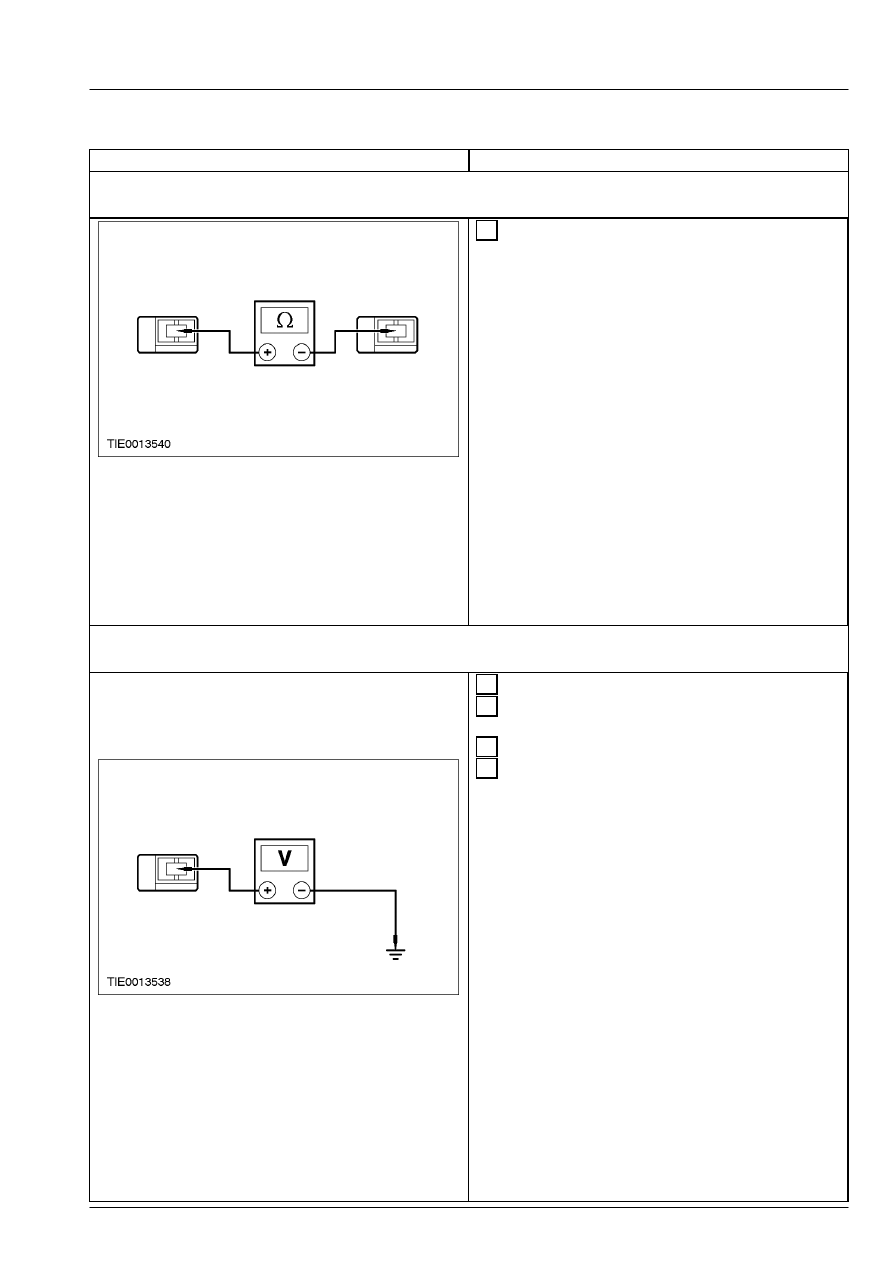

E7: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ НАГРЕВАТЕЛЬНОГО
ЭЛЕМЕНТА ЗАДНЕГО СТЕКЛА С ОБОГРЕВОМ ПРАВОЙ  ДВЕРИ









 1  Измерьте сопротивление между разъемом

C474a нагревательного элемента заднего  стекла
с обогревом правой двери (со стороны
элемента) и разъемом C474b нагревательного
элемента заднего стекла с обогревом правой
двери (со стороны элемента).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



Проверьте жалобу клиента.



→

→

→

→ Нет



УСТАНОВИТЕ новое заднее стекло с
обогревом правой двери.  ПРОВЕРЬТЕ,
правильно ли действует  система.

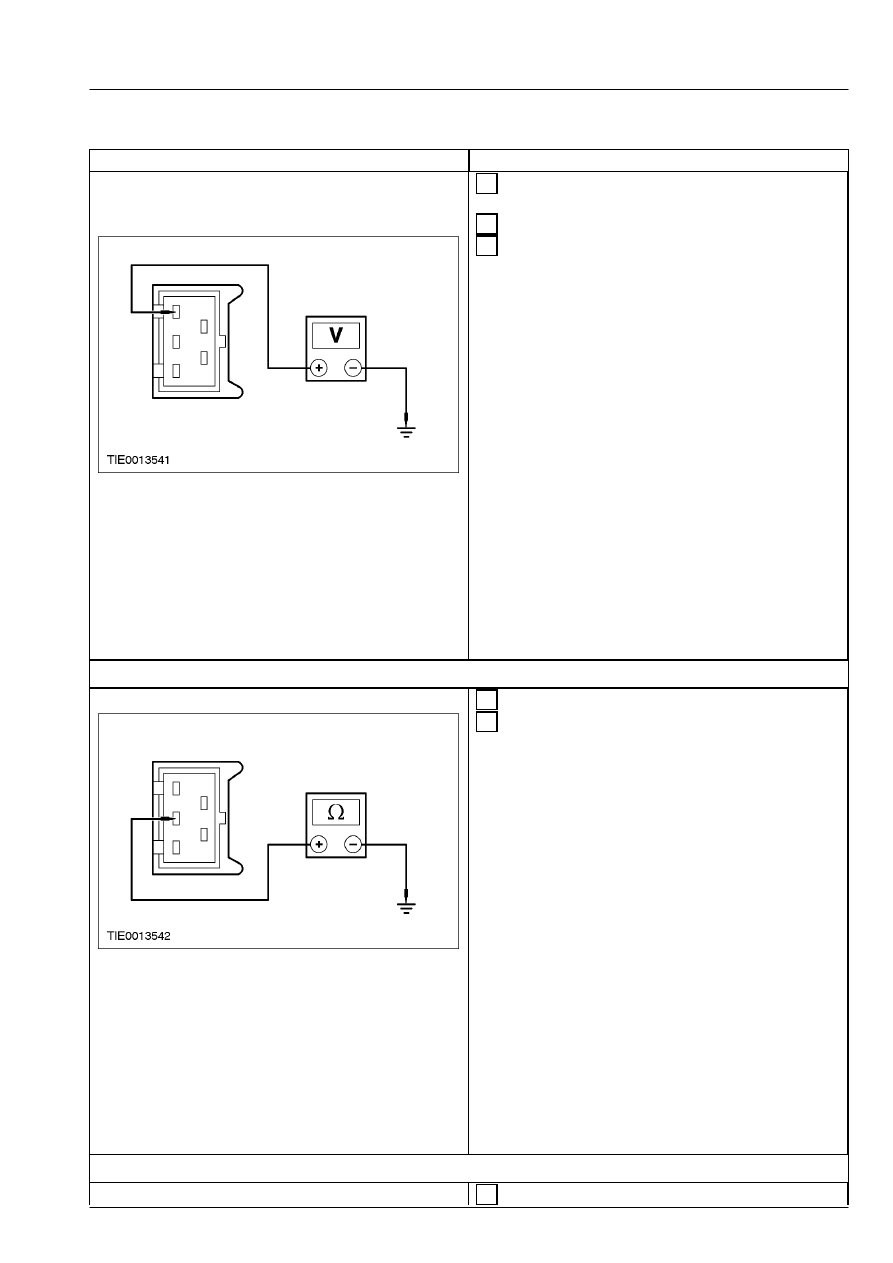

E8: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ЛЕВОМ  НАРУЖНОМ ЗЕРКАЛЕ С ОБОГРЕВОМ







 1  Введите положение OFF.

501-11-21

Стекла, рамы и механизмы 501-11-21



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 2  Отсоедините Левое наружное зеркало с

обогревом -  C2011.





 3  Ведите положение ON.







 4  Задействуйте переключатель обогрева  заднего

стекла.  Измерьте напряжение между штырем 3
C2011 левого наружного зеркала с обогревом,
электрической цепи 29S-HB15
(оранжевой/черной)  и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к E9





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
29S-HB15 (оранжевую/черную).
ПРОВЕРЬТЕ, правильно ли  действует
система.

E9: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ЛЕВОГО  НАРУЖНОГО ЗЕРКАЛА С ОБОГРЕВОМ







 1  Введите положение OFF.







 2  Измерьте сопротивление между штырем 2

C2011 левого наружного зеркала с обогревом,
электрической цепи 31-HB15 (черной) и
"массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новое левое наружное
зеркало.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-HB15 (черную).  ПРОВЕРЬТЕ, правильно
ли действует  система.

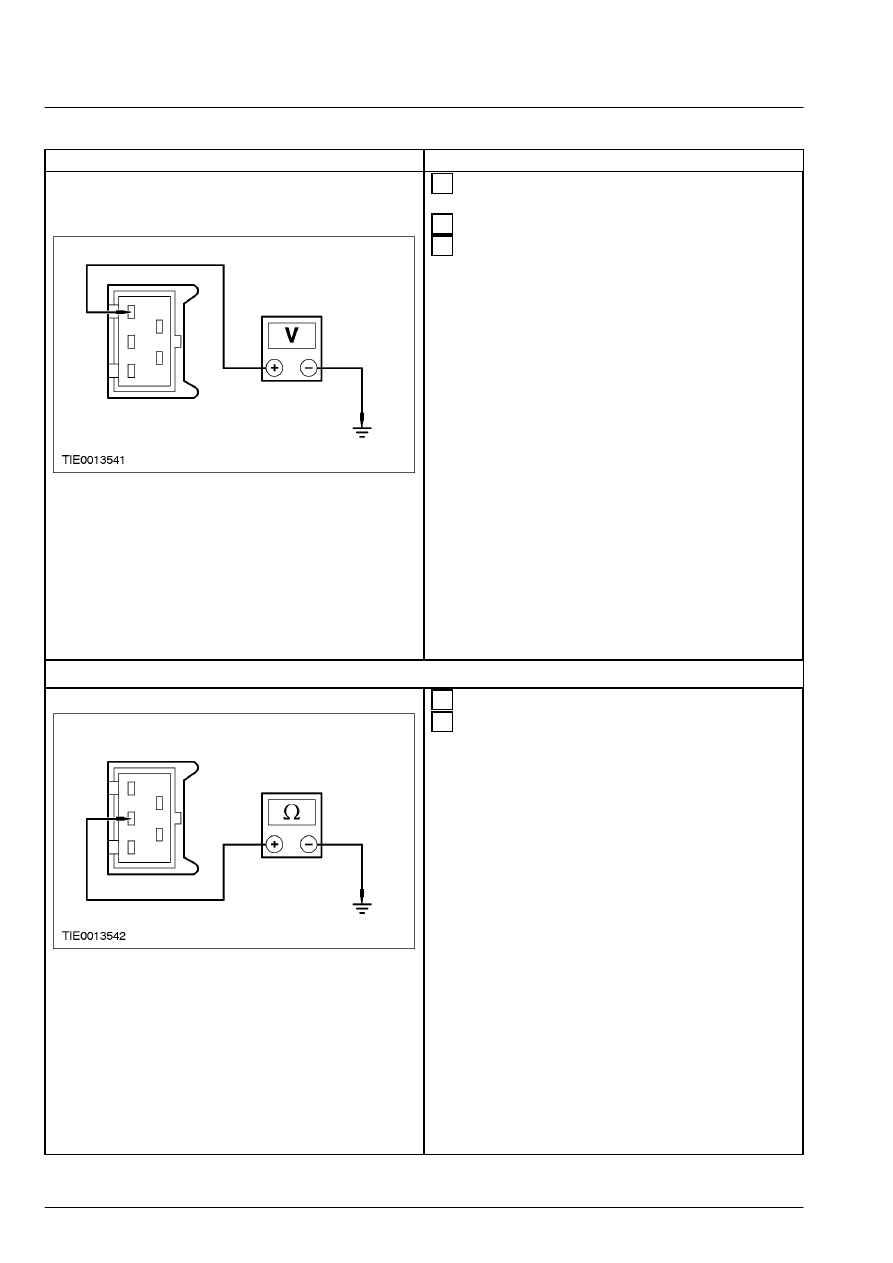

E10: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПРАВОМ  НАРУЖНОМ ЗЕРКАЛЕ С ОБОГРЕВОМ







 1  Введите положение OFF.

501-11-22

Стекла, рамы и механизмы 501-11-22



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 2  Отсоедините Правое наружное зеркало с

обогревом -  C2012.





 3  Ведите положение ON.







 4  Задействуйте переключатель обогрева  заднего

стекла.  Измерьте напряжение между штырем 3
C2012 правого наружного зеркала с обогревом,
электрической цепи 29S-HB28
(оранжевой/зеленой)  и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к E11





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
29S-HB28 (оранжевую/зеленую).
ПРОВЕРЬТЕ, правильно  ли действует
система.

E11: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ ПРАВОГО  НАРУЖНОГО ЗЕРКАЛА С ОБОГРЕВОМ







 1  Введите положение OFF.







 2  Измерьте сопротивление между штырем 2

C2012 правого наружного зеркала с обогревом,
электрической цепи 31-HB28 (черной) и
"массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новое правое наружное
зеркало.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-HB28 (черную).  ПРОВЕРЬТЕ, правильно
ли действует  система.
