Ford Transit (2001 год). Руководство - часть 43

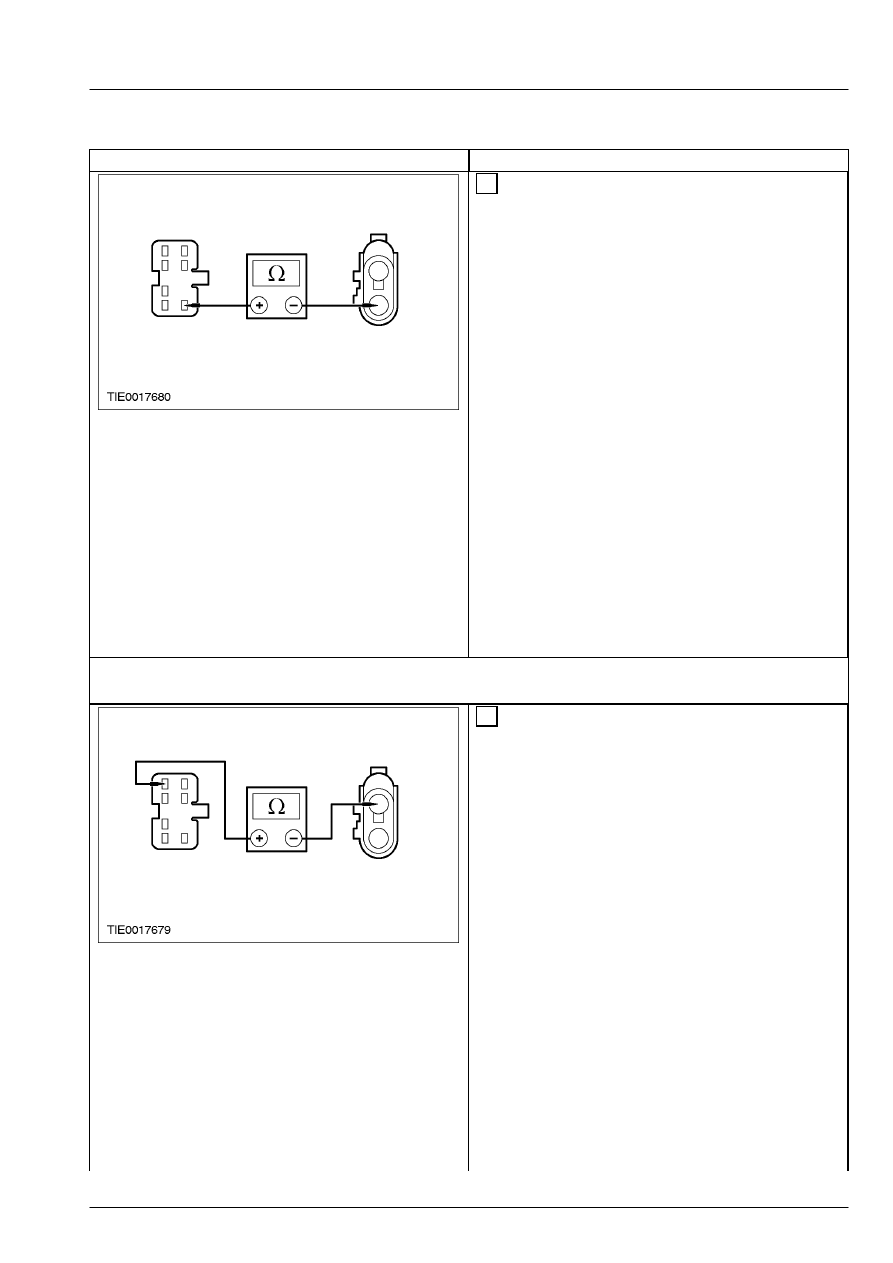

501-11-15

Стекла, рамы и механизмы 501-11-15



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 2  Измерьте сопротивление между:

    -   штырем 7 C604 переключателя

стеклоподъемника окна двери пассажира,
электрической цепи 33-AJ27
(желтой/фиолетовой),  и штырем 2 C608
электродвигателя  стеклоподъемника окна
двери пассажира,  электрической цепи 33-AJ27
(желтой/фиолетовой)  (автомобиль с
левосторонним управлением);  или

    -   штырем 7 C554 переключателя

стеклоподъемника окна двери пассажира,
электрической цепи 33-AJ27
(желтой/фиолетовой),  и штырем 2 C558
электродвигателя  стеклоподъемника окна
двери пассажира,  электрической цепи 33-AJ27
(желтой/фиолетовой)  (автомобиль с
правосторонним  управлением).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к C10





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
33-AJ27 (желтую/фиолетовую).
ПРОВЕРЬТЕ, правильно  ли действует
система.

C10: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 32-AJ27
(ЖЕЛТОЙ/ФИОЛЕТОВОЙ)









 1  Измерьте сопротивление между:

    -   штырем 1 C604 переключателя

стеклоподъемника окна двери пассажира,
электрической цепи 32-AJ27
(белой/фиолетовой),  и штырем 1 C608
электродвигателя  стеклоподъемника окна
двери пассажира,  электрической цепи 32-AJ27
(белой/фиолетовой)  (автомобиль с
левосторонним управлением);  или

    -   штырем 1 C554 переключателя

стеклоподъемника окна двери пассажира,
электрической цепи 32-AJ27
(белой/фиолетовой),  и штырем 1 C558
электродвигателя  стеклоподъемника окна
двери пассажира,  электрической цепи 32-AJ27
(белой/фиолетовой)  (автомобиль с
правосторонним  управлением).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый электродвигатель
стеклоподъемника окна двери пассажира.
ПРОВЕРЬТЕ, правильно ли  действует
система.



→

→

→

→ Нет

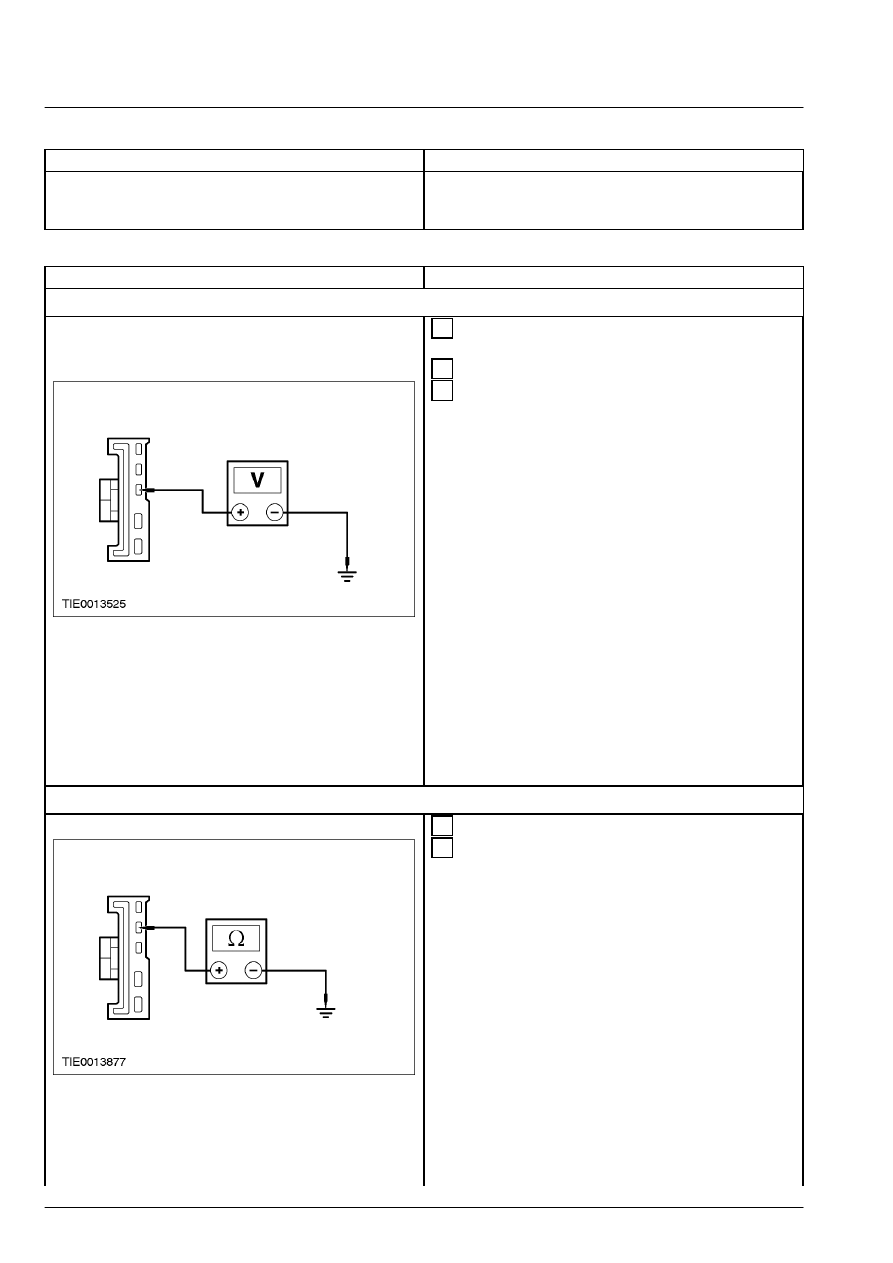

501-11-16

Стекла, рамы и механизмы 501-11-16



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ электрическую цепь
32-AJ27 (белую/фиолетовую).  ПРОВЕРЬТЕ,
правильно ли  действует система.



PINPOINT-ТЕСТ D: НЕ РАБОТАЕТ ФУНКЦИЯ ОТКРЫВАНИЯ "В ОДНО  КАСАНИЕ"





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

D1: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА РЕЛЕ  ОТКРЫВАНИЯ "В ОДНО КАСАНИЕ"







 1  Отсоедините Реле открывания "в одно касание"

- C528  или C678.





 2  Ведите положение ON.







 3  Измерьте напряжение между реле  открывания

"в одно касание":

    -   штырем 3 C528, электрической цепи 15-AJ81

(зеленой/желтой), и "массой" (автомобиль с
левосторонним управлением); или

    -   штырем 3 C678, электрической цепи 15-AJ81

(зеленой/желтой), и "массой" (автомобиль с
правосторонним управлением).



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к D2





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-AJ81 (зеленую/желтую).  ПРОВЕРЬТЕ,
правильно ли  действует система.

D2: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 33-AJ81 (ЖЕЛТОЙ)







 1  Введите положение OFF.







 2  Измерьте сопротивление между реле

открывания "в одно касание":

    -   штырем 4 C528, электрической цепи 33-AJ81

(желтой), и "массой" (автомобиль с
левосторонним управлением); или

    -   штырем 4 C678, электрической цепи 33-AJ81

(желтой), и "массой" (автомобиль с
правосторонним управлением).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к D3





→

→

→

→ Нет

501-11-17

Стекла, рамы и механизмы 501-11-17



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ электрическую цепь
33-AJ81 (желтую).  ПРОВЕРЬТЕ, правильно
ли действует  система.

D3: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ РЕЛЕ  ОТКРЫВАНИЯ "В ОДНО КАСАНИЕ"









 1  Измерьте сопротивление между реле

открывания "в одно касание":

    -   штырем 5 C528, электрической цепи 31-AJ81

(черной/желтой) и "массой" (автомобиль с
левосторонним управлением); или

    -   штырем 5 C678, электрической цепи 31-AJ81

(черной/желтой) и "массой" (автомобиль с
правосторонним управлением).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



Проверьте жалобу клиента.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-AJ81 (черную/желтую).  ПРОВЕРЬТЕ,
правильно ли  действует система.



PINPOINT-ТЕСТ E: НЕ РАБОТАЕТ СИСТЕМА УСТРАНЕНИЯ  ОБЛЕДЕНЕНИЯ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРИМЕЧАНИЕ: Эта система включает систему  устранения обледенения заднего стекла с  обогревом,
наружных зеркал с обогревом и  лобового стекла с обогревом.  Для заднего стекла с обогревом и
наружных зеркал с обогревом ПЕРЕЙДИТЕ к E1.  Для лобового стекла с обогревом  ПЕРЕЙДИТЕ к E22.

E1: ПРОВЕРЬТЕ СВЕТОДИОД ПЕРЕКЛЮЧАТЕЛЯ  ОБОГРЕВА ЗАДНЕГО СТЕКЛА







 1  Ведите положение ON.





 2  Задействуйте переключатель обогрева  заднего

стекла



• Светодиод горит?



→

→

→

→ Да



Для заднего стекла с обогревом левой  двери

Перейдите к E2

 Для заднего стекла с

обогревом правой двери

Перейдите к E5



Для левого наружного зеркала с  обогревом

Перейдите к E8

 Для правого наружного

зеркала с обогревом

Перейдите к E10





→

→

→

→ Нет





Перейдите к E12



E2: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА  НАГРЕВАТЕЛЬНОМ ЭЛЕМЕНТЕ ЗАДНЕГО СТЕКЛА С
ОБОГРЕВОМ ЛЕВОЙ ДВЕРИ







 1  Введите положение OFF.





 2  Отсоедините Нагревательный элемент заднего

стекла с обогревом левой двери - C473a.

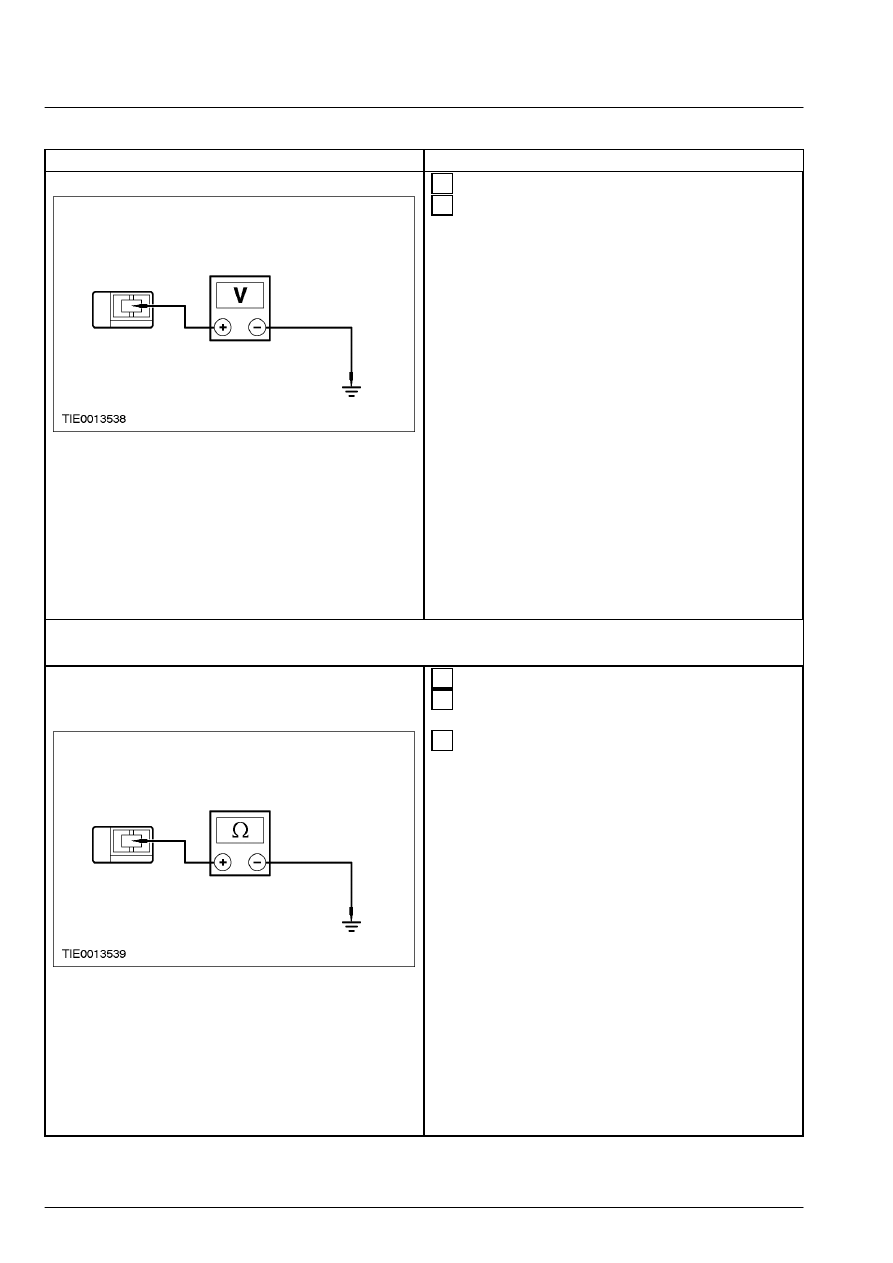

501-11-18

Стекла, рамы и механизмы 501-11-18



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ





 3  Ведите положение ON.







 4  Задействуйте переключатель обогрева  заднего

стекла.  Измерьте напряжение между разъемом
C473a нагревательного элемента заднего  стекла
с обогревом левой двери,  электрической цепи
29S-HB34  (оранжевой/коричневой) и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к E3





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
29S-HB34 (оранжевую/коричневую).
ПРОВЕРЬТЕ,  правильно ли действует
система.

E3: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ  НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА ЗАДНЕГО СТЕКЛА
С  ОБОГРЕВОМ ЛЕВОЙ ДВЕРИ







 1  Введите положение OFF.





 2  Отсоедините Нагревательный элемент заднего

стекла с обогревом левой двери - C473b.







 3  Измерьте сопротивление между разъемом

C473b нагревательного элемента заднего  стекла
с обогревом левой двери,  электрической цепи
30-HB34 (красной) и  "массой".



• УСТАНОВИТЕ новое реле.



→

→

→

→ Да





Перейдите к E4





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
30-HB34 (красную).  ПРОВЕРЬТЕ, правильно
ли  действует система.
