Ford Transit (2001 год). Руководство - часть 41

501-11-7

Стекла, рамы и механизмы 501-11-7



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

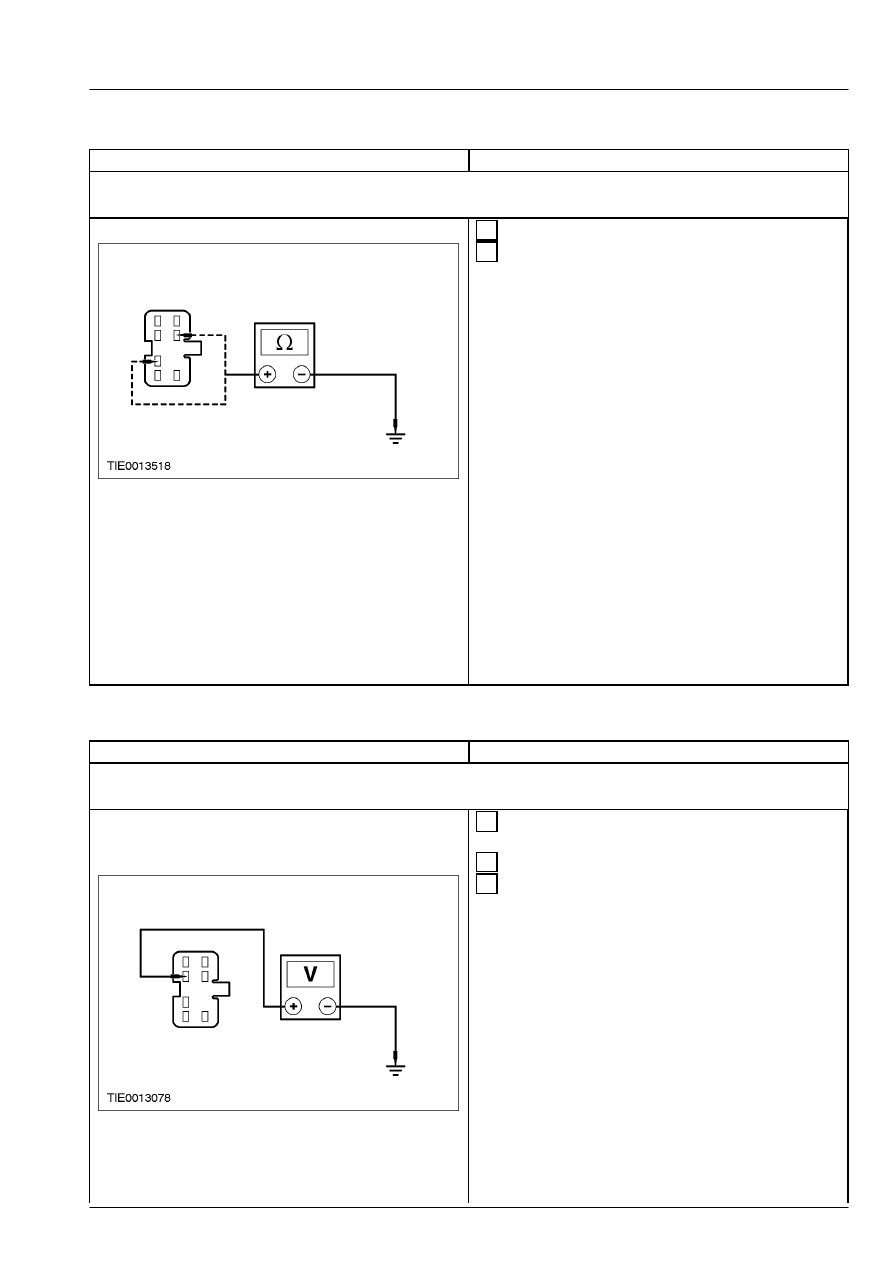

A2: ПРОВЕРЬТЕ ЦЕПИ ЗАЗЕМЛЕНИЯ  ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ОКНА
ДВЕРИ  ВОДИТЕЛЯ







 1  Введите положение OFF.







 2  Измерьте сопротивление между

переключателем стеклоподъемника окна  двери
водителя:

    -   штырем 6 C504b, электрической цепи 31-AJ7

(черной/коричневой) и "массой", и между
штырем 3 C504b, электрической цепи 31-AJ40
(черной/зеленой) и "массой" (автомобиль с
левосторонним управлением); или

    -   штырем 6 C654b, электрической цепи 31-AJ7

(черной/коричневой) и "массой", и между
штырем 3 C654b, электрической цепи 31-AJ40
(черной/зеленой) и "массой" (автомобиль с
правосторонним управлением).



• Сопротивление во всех случаях  составляет
менее 5 Ом?



→

→

→

→ Да



Проверьте жалобу клиента.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-AJ7  (черную/коричневую) или 31-AJ40
(черную/зеленую).  ПРОВЕРЬТЕ, правильно
ли  действует система.



PINPOINT-ТЕСТ B: НЕ РАБОТАЕТ ОДИН ЭЛЕКТРОПРИВОД  СТЕКЛОПОДЪЕМНИКА - СО
СТОРОНЫ ВОДИТЕЛЯ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЕРЕКЛЮЧАТЕЛЕ  СТЕКЛОПОДЪЕМНИКА ОКНА
ДВЕРИ ВОДИТЕЛЯ







 1  Отсоедините Переключатель стеклоподъемника

двери водителя - C504b или C654b.





 2  Ведите положение ON.







 3  Измерьте напряжение между  переключателем

стеклоподъемника окна  двери водителя:

    -   штырем 2 C504b, электрической цепи 15-AJ7

(зеленой/коричневой) и "массой" (автомобиль
с  левосторонним управлением); или

    -   штырем 2 C654b, электрической цепи 15-AJ7

(зеленой/коричневой) и "массой" (автомобиль
с  правосторонним управлением).



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к B2



501-11-8

Стекла, рамы и механизмы 501-11-8



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-AJ7 (зеленую/коричневую).  ПРОВЕРЬТЕ,
правильно  ли действует система.

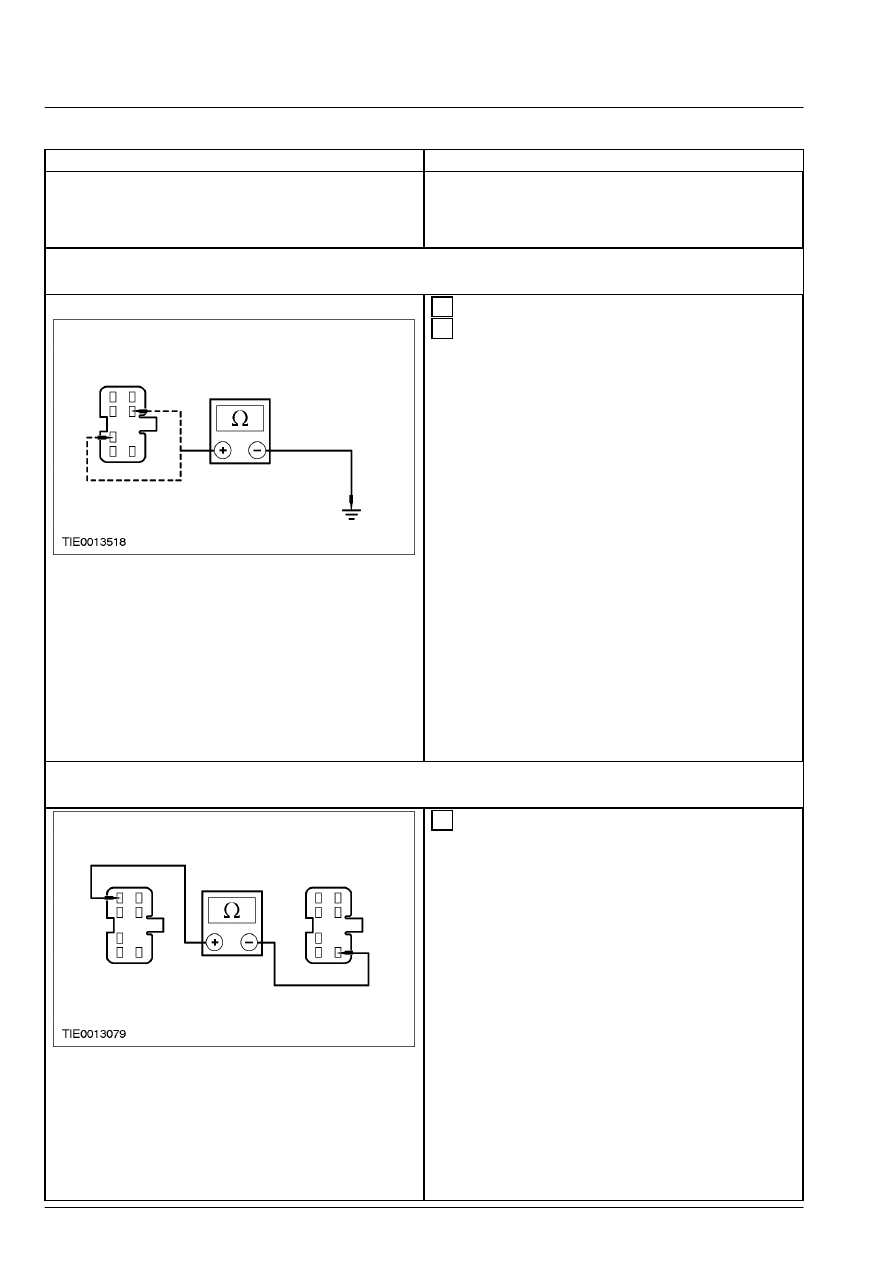

B2: ПРОВЕРЬТЕ ЦЕПИ ЗАЗЕМЛЕНИЯ  ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ОКНА
ДВЕРИ  ВОДИТЕЛЯ







 1  Ведите положение ON.







 2  Измерьте сопротивление между

переключателем стеклоподъемника окна  двери
водителя:

    -   штырем 6 C504b, электрической цепи 31-AJ7

(черной/коричневой) и "массой", и между
штырем 3 C504b, электрической цепи 31-AJ40
(черной/зеленой) и "массой" (автомобиль с
левосторонним управлением); или

    -   штырем 6 C654b, электрической цепи 31-AJ7

(черной/коричневой) и "массой", и между
штырем 3 C654b, электрической цепи 31-AJ40
(черной/зеленой) и "массой" (автомобиль с
правосторонним управлением).



• Сопротивление во всех случаях  составляет
менее 5 Ом?



→

→

→

→ Да





Перейдите к B3





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-AJ7  (черную/коричневую) или 31-AJ40
(черную/зеленую).  ПРОВЕРЬТЕ, правильно
ли  действует система.

B3: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЭЛЕКТРОДВИГАТЕЛЯ
СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ВОДИТЕЛЯ









 1  Измерьте сопротивление между:

    -   Штырем 7 C504b переключателя

стеклоподъемника окна двери водителя,
электрической цепи 32-AJ81 (белой) и штырем
1 C504b  переключателя стеклоподъемника
окна двери  водителя, электрической цепи 15S-
AJ5A  (зеленой/оранжевой) (автомобиль с
левосторонним управлением); или

    -   Штырем 7 C654b переключателя

стеклоподъемника окна двери водителя,
электрической цепи 32-AJ81 (белой) и штырем
1 C654b  переключателя стеклоподъемника
окна двери  водителя, электрической цепи 15S-
AJ5A  (зеленой/оранжевой) (автомобиль с
правосторонним управлением).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



ПРОВЕРЬТЕ жалобу клиента.



→

→

→

→ Нет





Перейдите к B4



501-11-9

Стекла, рамы и механизмы 501-11-9



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

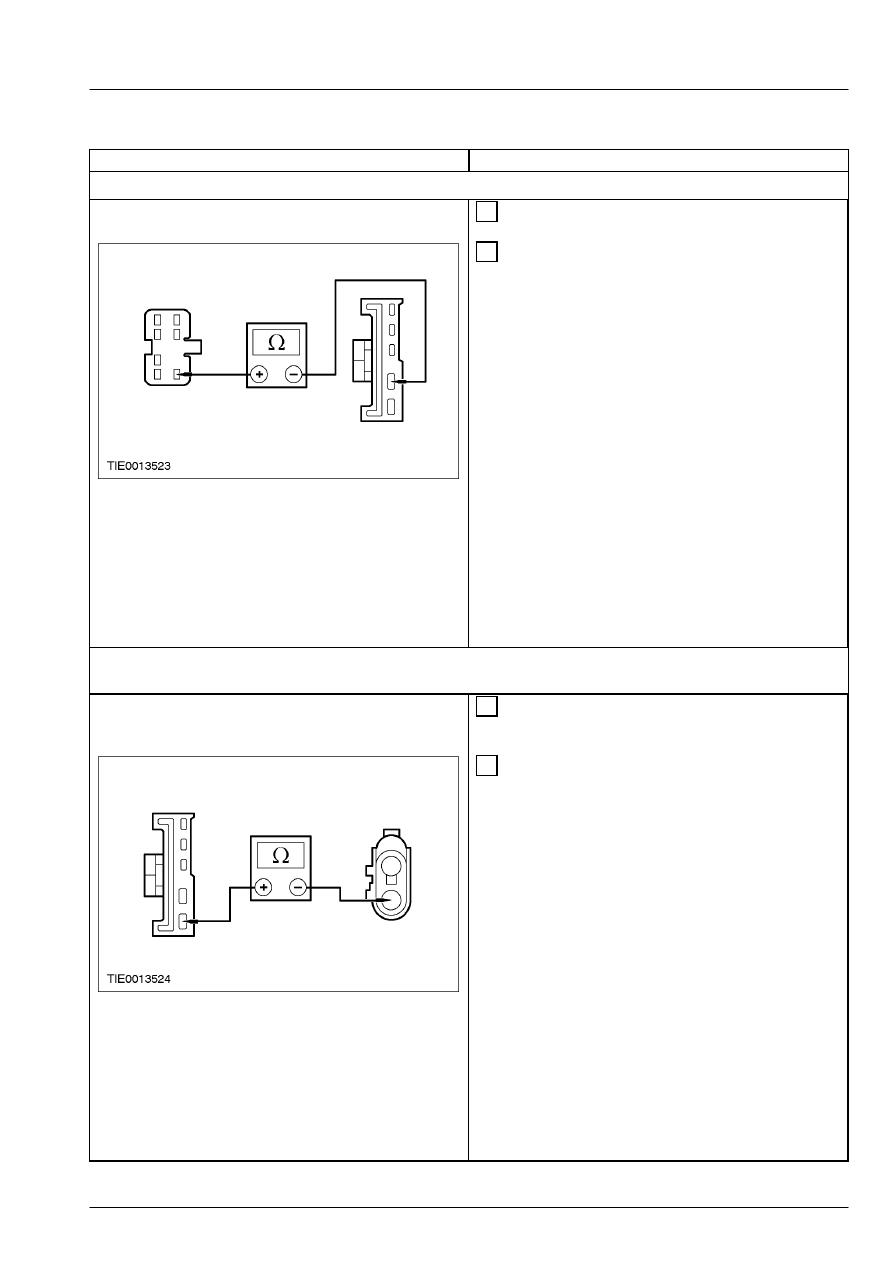

B4: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 32-AJ81 (БЕЛОЙ)







 1  Отсоедините Реле открывания "в одно касание"

- C528  или C678.







 2  Измерьте сопротивление между

переключателем стеклоподъемника окна  двери
водителя и реле открывания "в одно  касание":

    -   штырем 7 C504b, электрической цепи 32-AJ81

(белой) и штырем 2 C528, электрической цепи
32-AJ81  (белой) (автомобиль с левосторонним
управлением); или

    -   штырем 7 C654b, электрической цепи 32-AJ81

(белой) и штырем 2 C678, электрической цепи
32-AJ81  (белой) (автомобиль с
правосторонним  управлением).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к B5





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
32-AJ81 (белую).  ПРОВЕРЬТЕ, правильно ли
действует  система.

B5: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 31S-AJ26
(ЧЕРНОЙ/ЖЕЛТОЙ)







 1  Отсоедините Электродвигатель

стеклоподъемника  окна двери водителя - C524
или C674.







 2  Измерьте сопротивление между реле

открывания "в одно касание" и
электродвигателем стеклоподъемника окна
двери водителя:

    -   штырем 1 C528, электрической цепи 31S-AJ26

(черной/желтой) и штырем 2 C524,
электрической  цепи 31S-AJ26 (черной/желтой)
(автомобиль с  левосторонним управлением);
или

    -   штырем 1 C678, электрической цепи 31S-AJ26

(черной/желтой) и штырем 2 C674,
электрической  цепи 31S-AJ26 (черной/желтой)
(автомобиль с  правосторонним управлением).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к B6





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31S-AJ26 (черную/желтую).  ПРОВЕРЬТЕ,
правильно ли  действует система.

501-11-10

Стекла, рамы и механизмы 501-11-10



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B6: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 15S-AJ5  (ЗЕЛЕНУЮ/ОРАНЖЕВУЮ) НА РАЗРЫВ









 1  Измерьте сопротивление между

электродвигателем стеклоподъемника окна
двери водителя:

    -   штырем 1 C524, электрической цепи 15S-AJ5

(зеленой/оранжевой) и "массой" (автомобиль с
левосторонним управлением); или

    -   штырем 1 C674, электрической цепи 15S-AJ5

(зеленой/оранжевой) и "массой" (автомобиль с
правосторонним управлением).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новый электродвигатель
стеклоподъемника окна двери водителя.
ПРОВЕРЬТЕ, правильно ли  действует
система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
15S-AJ5 (зеленую/оранжевую).  ПРОВЕРЬТЕ,
правильно  ли действует система.



PINPOINT-ТЕСТ C: НЕ РАБОТАЕТ ОДНО ОКНО С  ЭЛЕКТРОПРИВОДОМ
СТЕКЛОПОДЪЕМНИКА - СО  СТОРОНЫ ПАССАЖИРА





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C1: ПРОВЕРЬТЕ СВЕТОДИОД ПЕРЕКЛЮЧАТЕЛЯ  СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ
ПАССАЖИРА







 1  Ведите положение ON.



• Светодиод переключателя  стеклоподъемника
окна двери пассажира  горит?



→

→

→

→ Да





Перейдите к C2





→

→

→

→ Нет





Перейдите к C5



C2: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 32-AJ18
(БЕЛОЙ/ФИОЛЕТОВОЙ)







 1  Введите положение OFF.





 2  Отсоедините Переключатель стеклоподъемника

окна  двери пассажира - C554 или C604.
