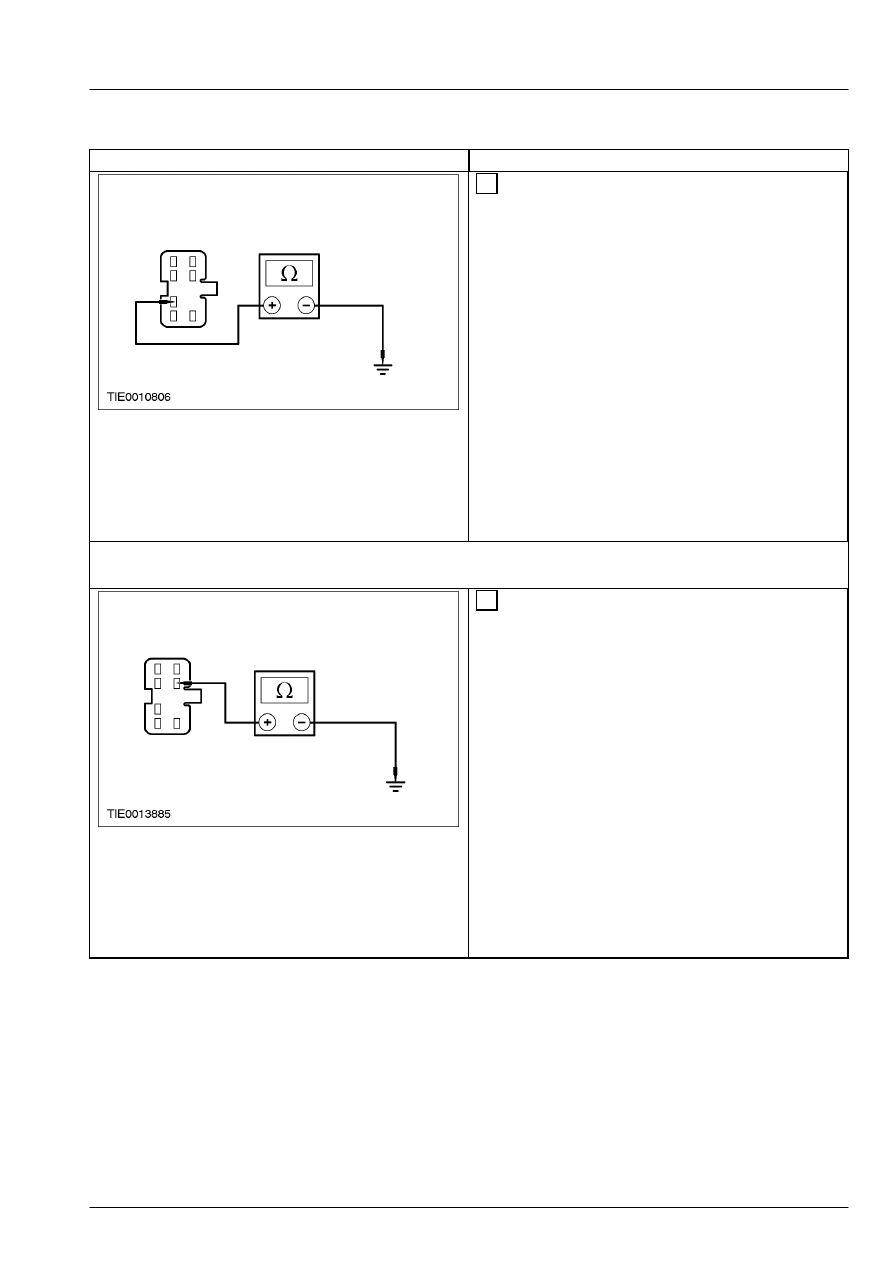

501-11-11

Стекла, рамы и механизмы 501-11-11



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 3  Измерьте сопротивление между

переключателем стеклоподъемника окна  двери
пассажира:

    -   штырем 3 C604, электрической цепи 32-AJ18

(белой/фиолетовой) и "массой" (автомобиль с
левосторонним управлением); или

    -   штырем 3 C554, электрической цепи 32-AJ18

(белой/фиолетовой) и "массой" (автомобиль с
правосторонним управлением).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к C3





→

→

→

→ Нет





Перейдите к C7



C3: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 33-AJ18
(ЖЕЛТОЙ/ФИОЛЕТОВОЙ)









 1  Измерьте сопротивление между

переключателем стеклоподъемника окна  двери
пассажира:

    -   штырем 6 C604, электрической цепи 33-AJ18

(желтой/фиолетовой) и "массой" (автомобиль с
левосторонним управлением); или

    -   штырем 6 C554, электрической цепи 33-AJ18

(желтой/фиолетовой) и "массой" (автомобиль с
правосторонним управлением).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к C4





→

→

→

→ Нет





Перейдите к C8



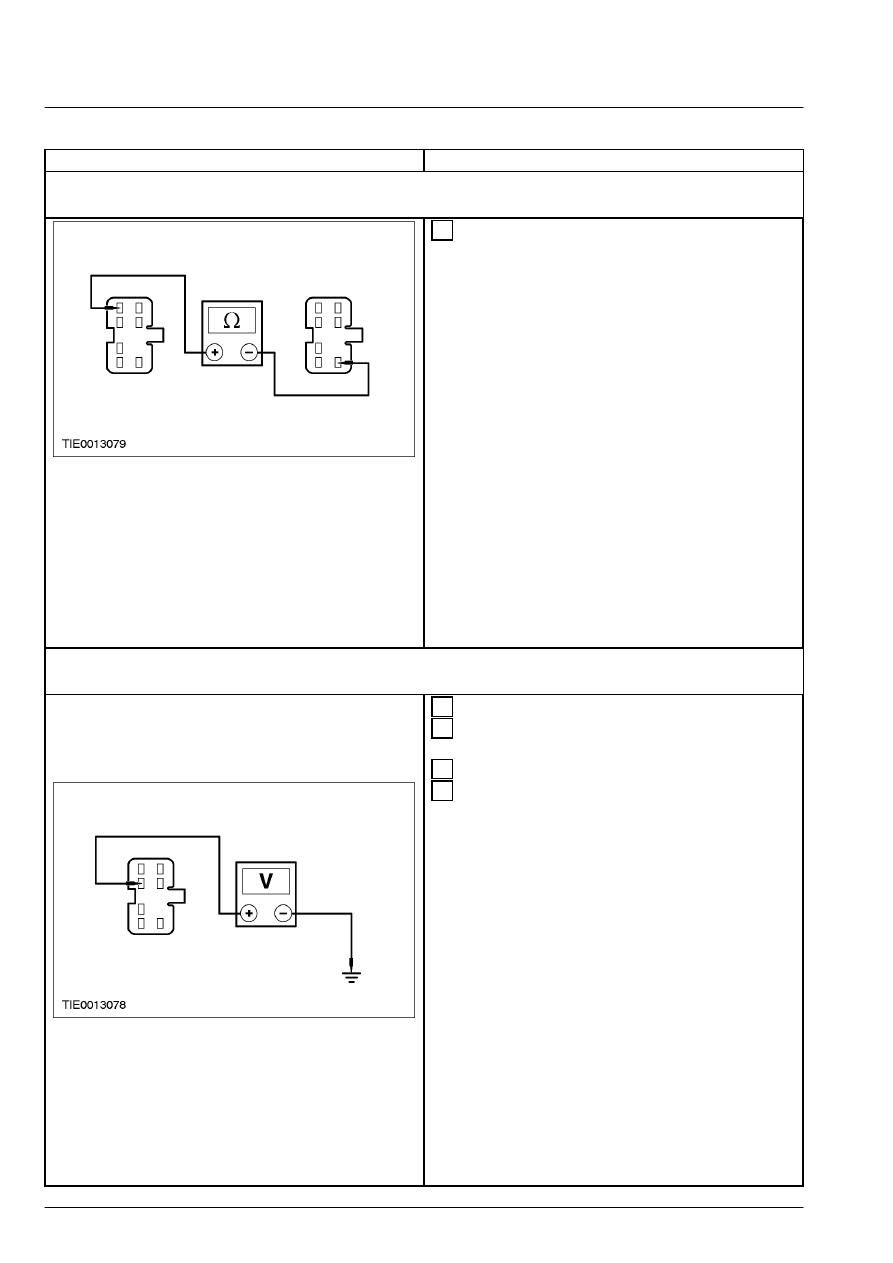

501-11-12

Стекла, рамы и механизмы 501-11-12



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C4: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ
ЭЛЕКТРОДВИГАТЕЛЯ  СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ ПАССАЖИРА









 1  Измерьте сопротивление между:

    -   штырем 7 C604 переключателя

стеклоподъемника окна двери пассажира,
электрической цепи 33-AJ27
(желтой/фиолетовой)  и штырем 1 C604
переключателя  стеклоподъемника окна двери
пассажира,  электрической цепи 32-AJ27
(белой/фиолетовой)  (автомобиль с
левосторонним управлением);  или

    -   штырем 7 C554 переключателя

стеклоподъемника окна двери пассажира,
электрической цепи 33-AJ27
(желтой/фиолетовой)  и штырем 1 C554
переключателя  стеклоподъемника окна двери
пассажира,  электрической цепи 32-AJ27
(белой/фиолетовой)  (автомобиль с
правосторонним  управлением).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



ПРОВЕРЬТЕ жалобу клиента.



→

→

→

→ Нет





Перейдите к C9



C5: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЕРЕКЛЮЧАТЕЛЕ  СТЕКЛОПОДЪЕМНИКА ОКНА
ДВЕРИ ПАССАЖИРА







 1  Введите положение OFF.





 2  Отсоедините Переключатель стеклоподъемника

окна  двери пассажира - C554 или C604.





 3  Ведите положение ON.







 4  Измерьте напряжение между  переключателем

стеклоподъемника окна  двери пассажира:

    -   штырем 2 C604, электрической цепи 15-AJ18

(зеленой/белой) и "массой" (автомобиль с
левосторонним управлением); или

    -   штырем 2 C554, электрической цепи 15-AJ18

(зеленой/белой) и "массой" (автомобиль с
правосторонним управлением).



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к C6





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-AJ18 (зеленую/белую).  ПРОВЕРЬТЕ,
правильно ли  действует система.

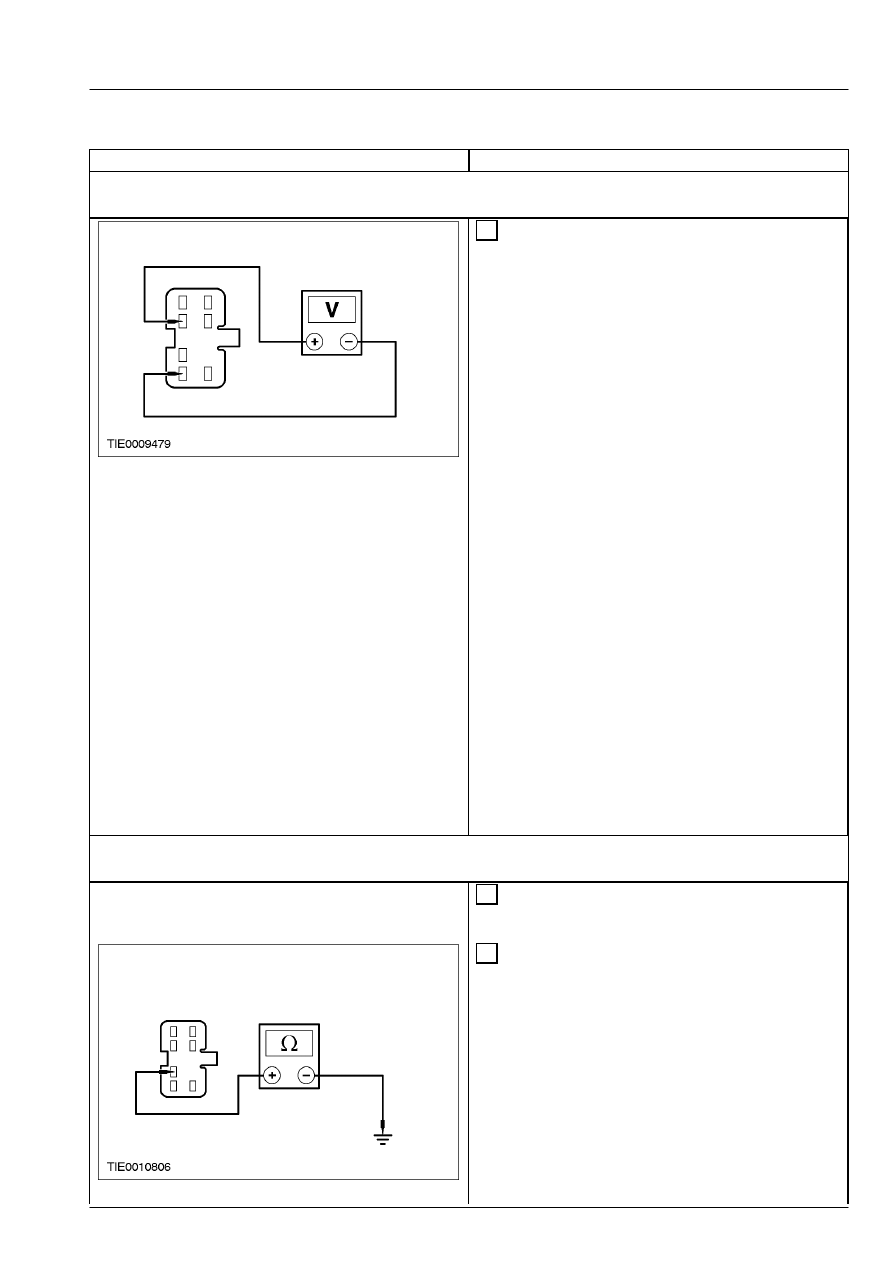

501-11-13

Стекла, рамы и механизмы 501-11-13



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

C6: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ СВЕТОДИОДА  ПЕРЕКЛЮЧАТЕЛЯ
СТЕКЛОПОДЪЕМНИКА ОКНА ДВЕРИ  ПАССАЖИРА









 1  Измерьте напряжение между:

    -   штырем 2 C604 переключателя

стеклоподъемника окна двери пассажира,
электрической цепи 15-AJ18 (зеленой/белой) и
штырем 4 C604 переключателя
стеклоподъемника  окна двери пассажира,
электрической цепи  31-LH1 (черной/желтой)
(штырем 4 электрической  цепи 31-LH31
[черной/коричневой] с  электроприводом
замков) (автомобиль с  левосторонним
управлением); или

    -   штырем 2 C554 переключателя

стеклоподъемника окна двери пассажира,
электрической цепи 15-AJ18 (зеленой/белой) и
штырем 4 C554 переключателя
стеклоподъемника  окна двери пассажира,
электрической цепи  31-LH1 (черной/желтой)
(штырем 4 электрической  цепи 31-LH31
[черной/коричневой] с  электроприводом
замков) (автомобиль с  правосторонним
управлением).



• Напряжение составляет более 10 В?



→

→

→

→ Да



УСТАНОВИТЕ новый переключатель
стеклоподъемника окна двери пассажира.
ПРОВЕРЬТЕ, правильно ли  действует
система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-LH1  (черную/желтую) или 31-LH31
(черную/коричневую).  ПРОВЕРЬТЕ,
правильно  ли действует система.

C7: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ  ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ОКНА
ДВЕРИ  ПАССАЖИРА НА СТОРОНЕ ВОДИТЕЛЯ







 1  Отсоедините Переключатель стеклоподъемника

окна  двери пассажира на стороне водителя -
C504a  или C654a.







 2  Измерьте сопротивление между

переключателем стеклоподъемника окна  двери
пассажира на стороне водителя:

    -   штырем 3 C504a, электрической цепи 31-AJ39

(черной/зеленой) и "массой" (автомобиль с
левосторонним управлением); или

    -   штырем 3 C664a, электрической цепи 31-AJ39

(черной/зеленой) и "массой" (автомобиль с
правосторонним управлением).

501-11-14

Стекла, рамы и механизмы 501-11-14



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
32-AJ18 (белую/фиолетовую).  ПРОВЕРЬТЕ,
правильно ли  действует система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-AJ39 (черную/зеленую).  ПРОВЕРЬТЕ,
правильно ли  действует система.

C8: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ  ПЕРЕКЛЮЧАТЕЛЯ СТЕКЛОПОДЪЕМНИКА ОКНА
ДВЕРИ  ПАССАЖИРА НА СТОРОНЕ ВОДИТЕЛЯ







 1  Отсоедините Переключатель стеклоподъемника

окна  двери пассажира на стороне водителя -
C504a  или C654a.







 2  Измерьте сопротивление между

переключателем стеклоподъемника окна  двери
пассажира на стороне водителя:

    -   штырем 6 C504a, электрической цепи 31-AJ9

(черной/зеленой) и "массой" (автомобиль с
левосторонним управлением); или

    -   штырем 6 C654a, электрической цепи 31-AJ9

(черной/зеленой) и "массой" (автомобиль с
правосторонним управлением).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
33-AJ18 (желтую/фиолетовую).
ПРОВЕРЬТЕ, правильно  ли действует
система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-AJ9 (черную/зеленую).  ПРОВЕРЬТЕ,
правильно ли  действует система.

C9: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 33-AJ27
(ЖЕЛТОЙ/ФИОЛЕТОВОЙ)







 1  Отсоедините Электродвигатель

стеклоподъемника  окна двери пассажира - C608
или C558.
