Ford Transit (2001 год). Руководство - часть 45

501-11-23

Стекла, рамы и механизмы 501-11-23



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

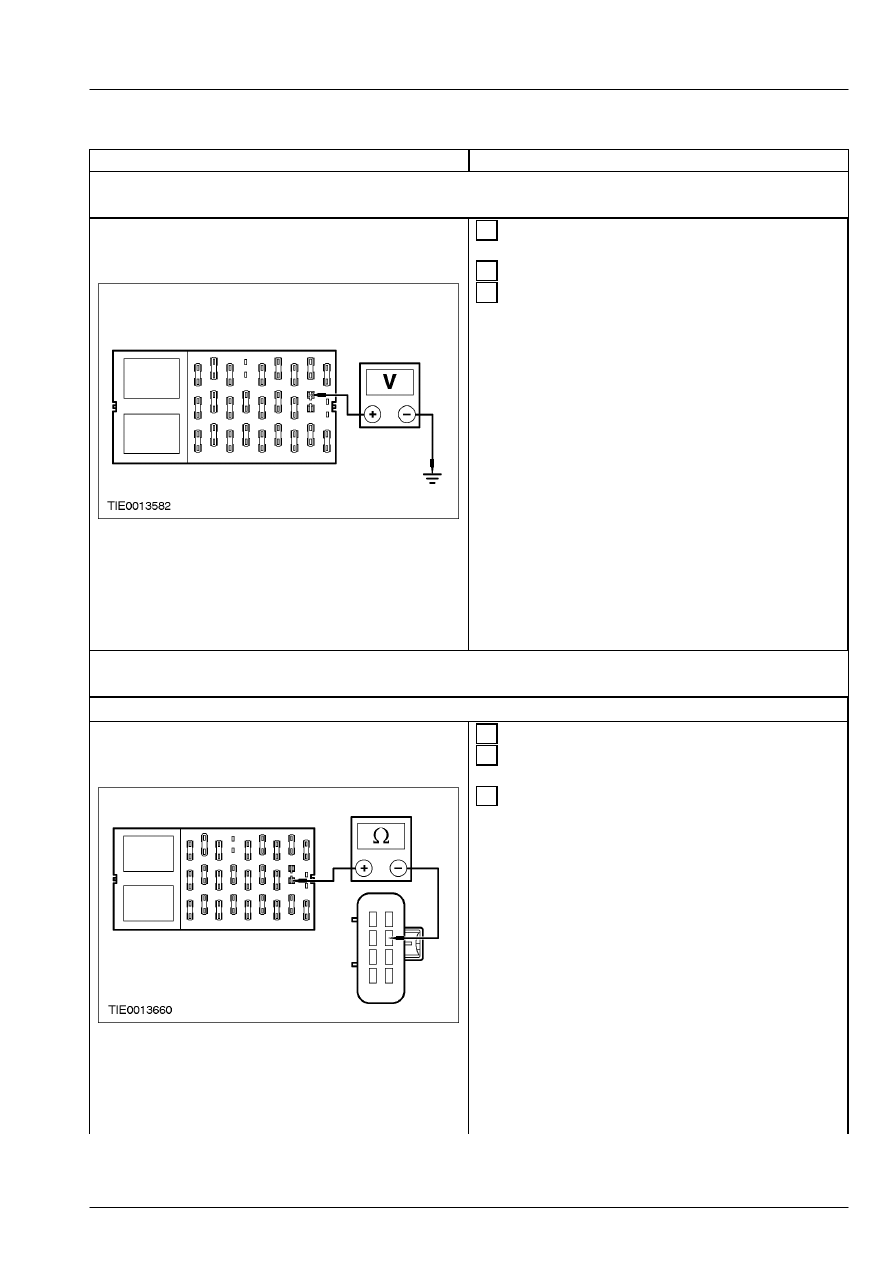

E12: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЛАВКОМ  ПРЕДОХРАНИТЕЛЕ 17 (15 A)
ЦЕНТРАЛЬНОЙ КОРОБКИ  СОЕДИНЕНИЙ







 1  Отсоедините Плавкий предохранитель 17 (15

A).





 2  Ведите положение ON.







 3  Задействуйте переключатель обогрева  заднего

стекла.  Измерьте напряжение между плавким
предохранителем 17 (15 A) центральной
коробки  соединений (со стороны входа)
электрической  цепи 29S-HB1
(оранжевой/желтой) и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к E13





→

→

→

→ Нет





Перейдите к E15



E13: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ 29S-HB31
(ОРАНЖЕВОЙ)



ПРИМЕЧАНИЕ: Нумерация электрических цепей  изменяется в точке паяного соединения  S250





 1  Введите положение OFF.





 2  Отсоедините Переключатель обогрева заднего

стекла - C241.







 3  Измерьте сопротивление между штырем 6  C241

переключателя обогрева заднего стекла,
электрической цепи 29S-HB31 (оранжевой) и
плавким предохранителем  17 (15 A)
центральной коробки соединений (со  стороны
выхода), электрической цепи 29S-HB2
(оранжевой/коричневой).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к E14





→

→

→

→ Нет

501-11-24

Стекла, рамы и механизмы 501-11-24



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ электрическую цепь
29S-HB31 (оранжевую) или 29S-HB2
(оранжевую/коричневую).  ПРОВЕРЬТЕ,
правильно ли действует система.

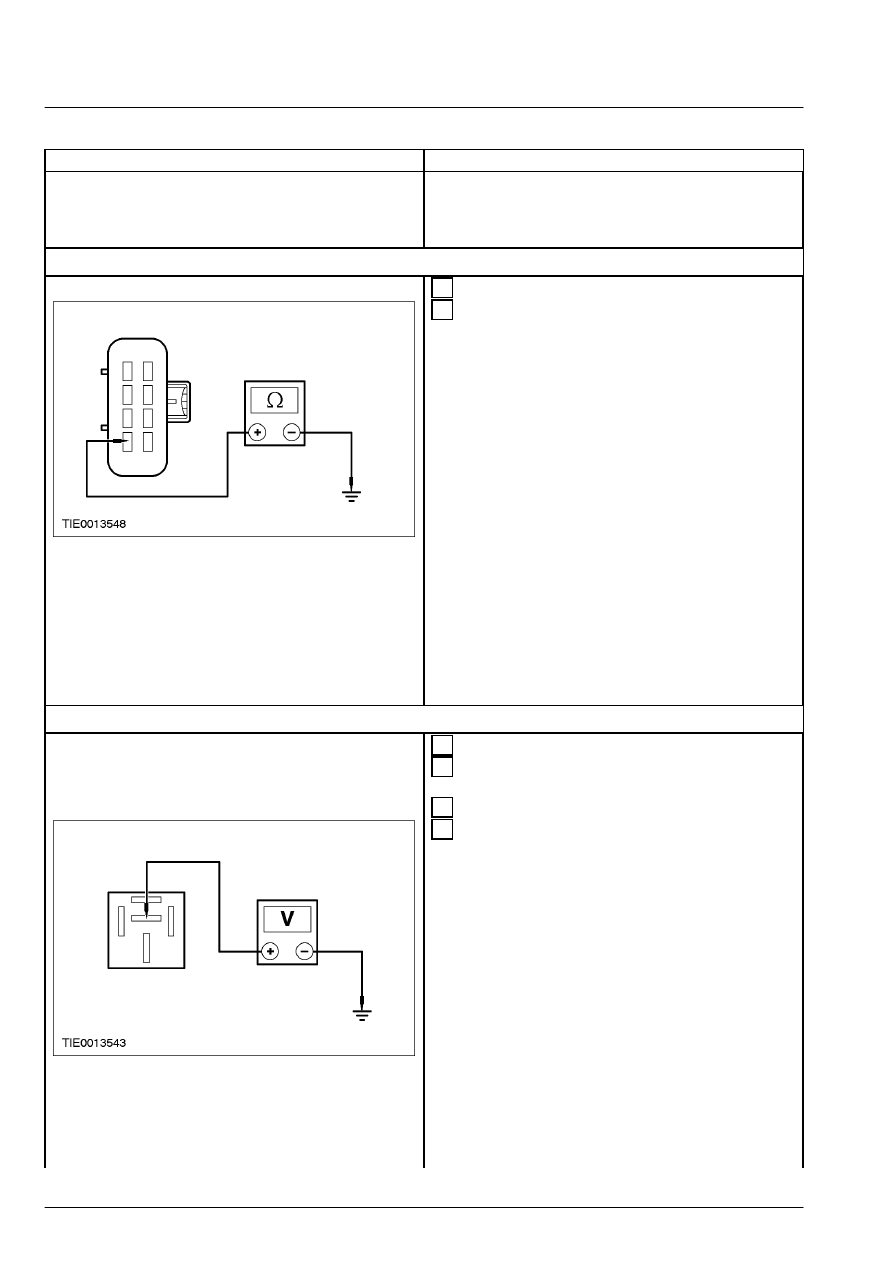

E14: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ  ПЕРЕКЛЮЧАТЕЛЯ ОБОГРЕВА ЗАДНЕГО СТЕКЛА







 1  Введите положение OFF.







 2  Измерьте сопротивление между штырем 4  C241

переключателя обогрева заднего стекла,
электрической цепи 31-LH37 (черной) и
"массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



ПРОВЕРЬТЕ жалобу клиента.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-LH37 (черную). ПРОВЕРЬТЕ, правильно
ли  действует система.

E15: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА РЕЛЕ ЗАДНЕГО  СТЕКЛА С ОБОГРЕВОМ







 1  Введите положение OFF.





 2  Отсоедините Реле заднего стекла с обогревом -

C2021.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 4 C2021

реле заднего стекла с обогревом,  электрической
цепи 15-HB20 (зеленой/черной) и  "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к E16





→

→

→

→ Нет

501-11-25

Стекла, рамы и механизмы 501-11-25



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-HB20 (зеленую/черную).  ПРОВЕРЬТЕ,
правильно ли  действует система.

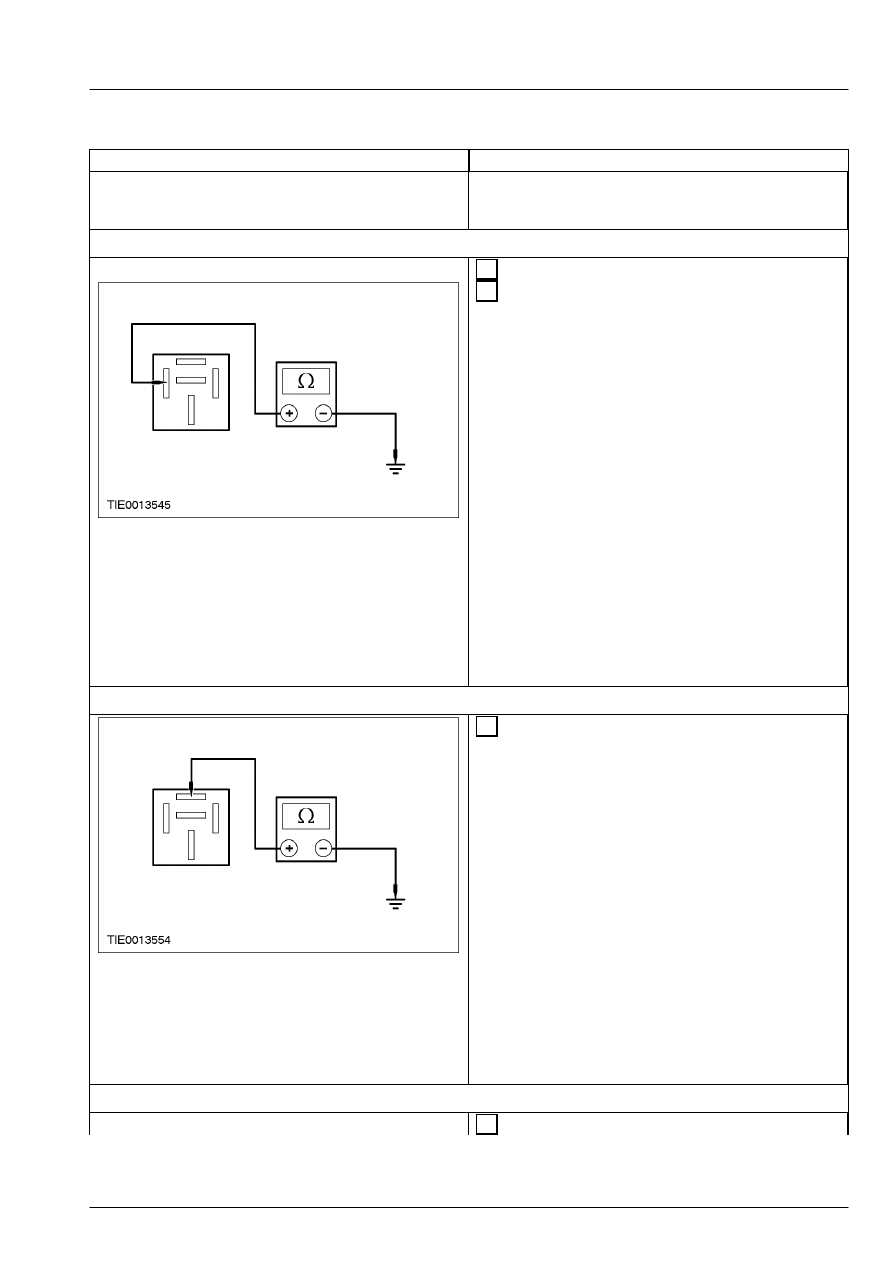

E16: ПРОВЕРЬТЕ ЦЕПЬ ЗАЗЕМЛЕНИЯ РЕЛЕ  ЗАДНЕГО СТЕКЛА С ОБОГРЕВОМ







 1  Введите положение OFF.







 2  Измерьте сопротивление между штырем 3

C2021 реле заднего стекла с обогревом,
электрической цепи 31-HB23 (черной) и
"массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к E17





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-HB23 (черную).  ПРОВЕРЬТЕ, правильно
ли действует  система.

E17: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31S-HB20  (ЧЕРНУЮ/ЗЕЛЕНУЮ) НА РАЗРЫВ









 1  Задействуйте переключатель обогрева  заднего

стекла.  Измерьте сопротивление между
штырем 1 C2021 реле заднего стекла с
обогревом,  электрической цепи 31S-HB20
(черной/зеленой) и  "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к E18





→

→

→

→ Нет





Перейдите к E20



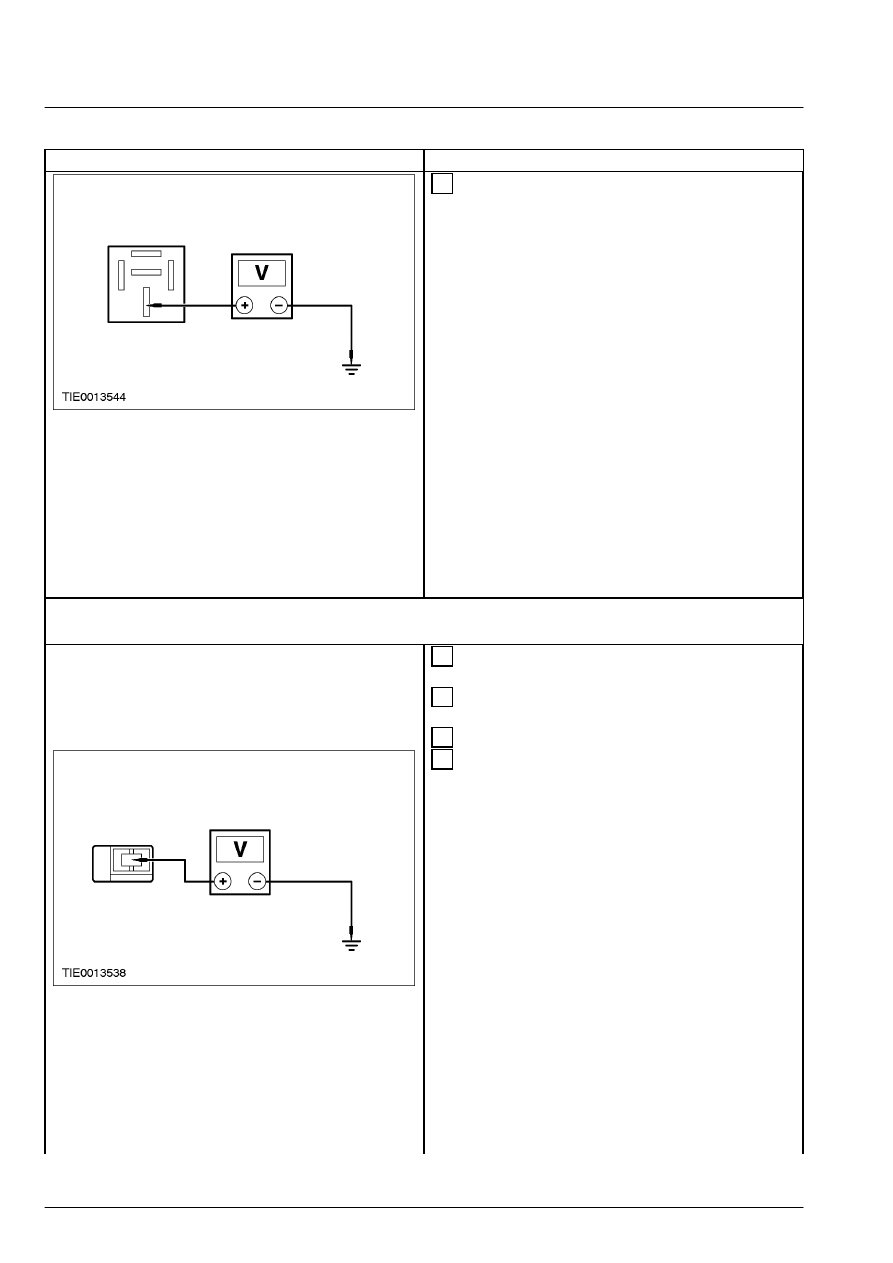

E18: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА РЕЛЕ ЗАДНЕГО  СТЕКЛА С ОБОГРЕВОМ







 1  Ведите положение ON.

501-11-26

Стекла, рамы и механизмы 501-11-26



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 2  Измерьте напряжение между штырем 2 C2021

реле заднего стекла с обогревом,  электрической
цепи 29S-HB21 (оранжевой/зеленой)  и
"массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да





Перейдите к E19





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
29S-HB21 (оранжевую/зеленую).
ПРОВЕРЬТЕ, правильно  ли действует
система.

E19: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА  НАГРЕВАТЕЛЬНОМ ЭЛЕМЕНТЕ ЗАДНЕГО СТЕКЛА С
ОБОГРЕВОМ ЛЕВОЙ ДВЕРИ







 1  Отсоедините Нагревательный элемент заднего

стекла с обогревом левой двери - C473a.





 2  Подсоедините Переключатель обогрева заднего

стекла - C241.





 3  Ведите положение ON.







 4  Задействуйте переключатель обогрева  заднего

стекла.  Измерьте напряжение между разъемом
C473a нагревательного элемента заднего  стекла
с обогревом левой двери,  электрической цепи
29S-HB34  (оранжевой/коричневой) и "массой".



• Напряжение составляет более 10 В?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
29S-HB1 (оранжевую/желтую).
ПРОВЕРЬТЕ, правильно ли  действует
система.



→

→

→

→ Нет
