501-11-35

Стекла, рамы и механизмы 501-11-35



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31S-HB20 (черную/зеленую).  ПРОВЕРЬТЕ,
правильно ли  действует система.

F2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31S-HB9  (ЧЕРНУЮ/БЕЛУЮ) НА КОРОТКОЕ
ЗАМЫКАНИЕ НА  "МАССУ"







 1  Отсоедините Левое реле лобового стекла с

обогревом - C2018.







 2  Измерьте сопротивление между штырем 1

C2018 левого реле лобового стекла с обогревом,
электрической цепи 31S-HB9 (черной/белой) и
"массой".



• Сопротивление составляет более 10 000  Ом?



→

→

→

→ Да



Проверьте жалобу клиента.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31S-HB9 (черную/белую).  ПРОВЕРЬТЕ,
правильно ли  действует система.



501-11-36

Стекла, рамы и механизмы 501-11-36



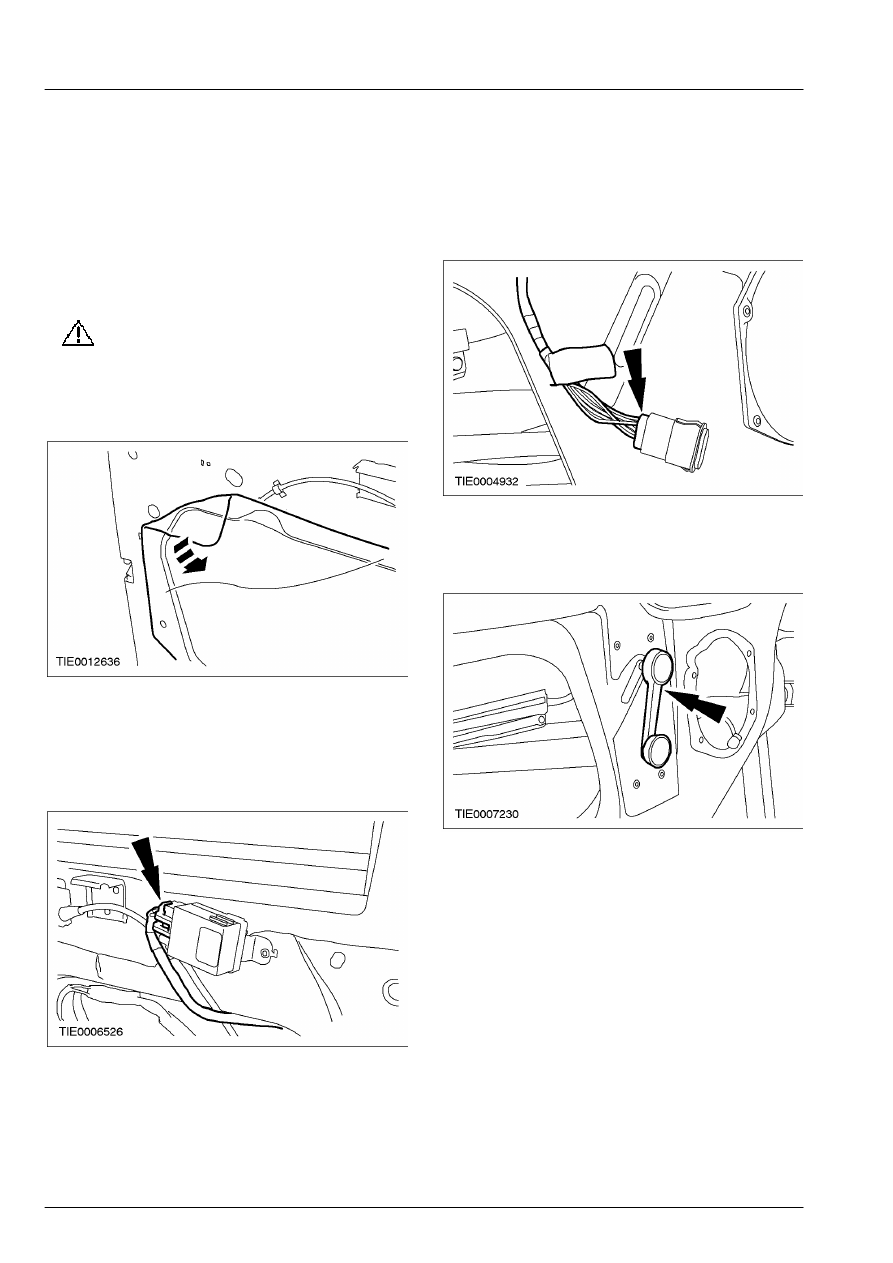

СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Стекло окна передней двери (42 314 0)



Снятие

Все автомобили
 1.  Снимите панель отделки передней двери.

За дополнительной информацией
обратитесь к Разделу 501-05.

2.

ПРЕДОСТЕРЕЖЕНИЕ: Не

дотрагивайтесь до поверхности клея,
поскольку это нарушит повторное
склеивание.

    Отсоедините уплотнитель от панели  двери.







Автомобили, оснащенные окнами с
электроприводом стеклоподъемников
 3.  Рассоедините электрический разъем  реле

открывания "в одно касание" (если
предусмотрен).









4.  Подсоедините электрический разъем

переключателя окна.







Автомобили, оснащенные окнами с  механическим
приводом  стеклоподъемников
 5.  Установите ручку стеклоподъемника  окна.







501-11-37

Стекла, рамы и механизмы 501-11-37



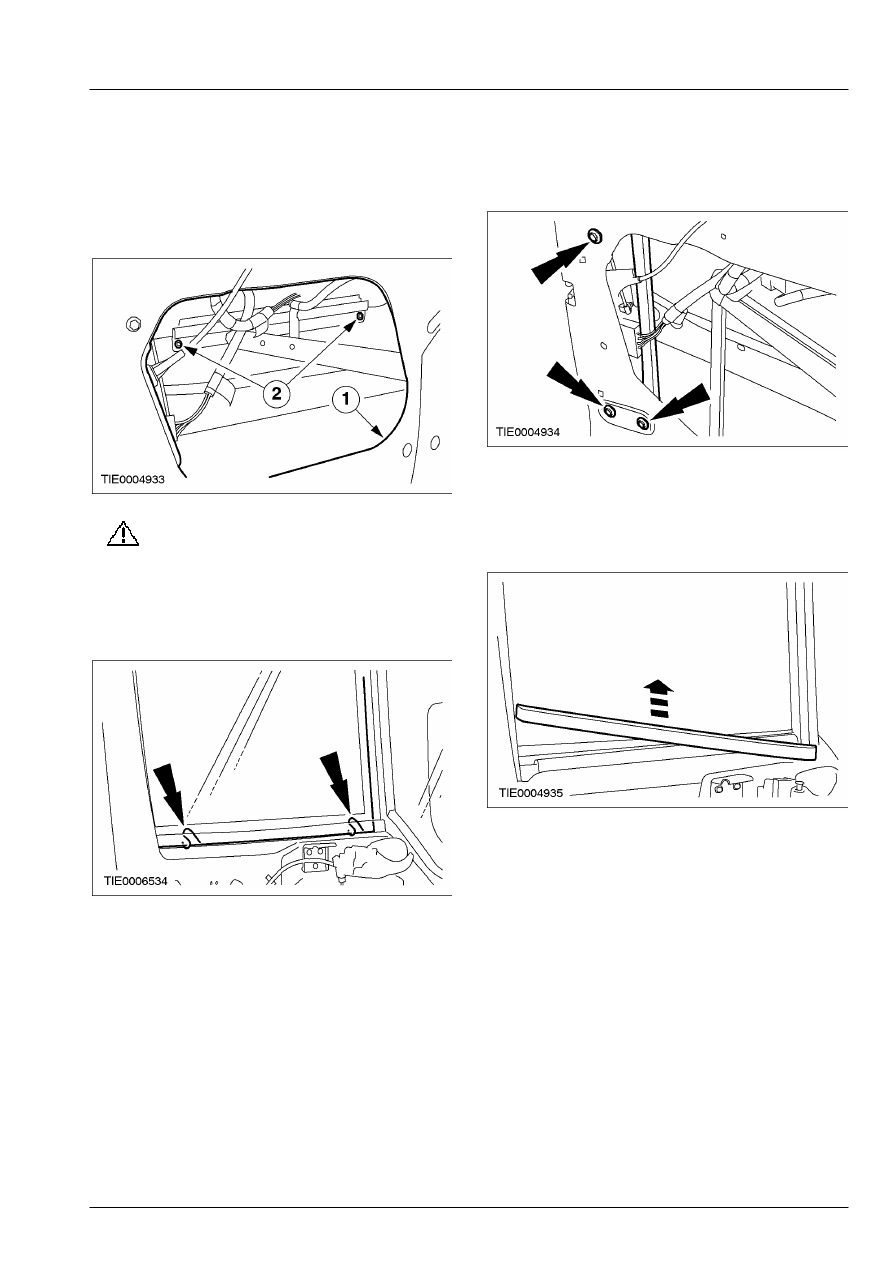

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Все автомобили
 6.  Отсоедините стекло окна от зажима.
       1. Совместите зажим с отверстием для

доступа.

       2. Снимите заклепки.







7.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в

том, что обеспечена  достаточная опора
стекла окна в верхней  части проема
окна.

    Поднимите стекло окна и закрепите его  при

помощи подходящих крюков.









8.  Снимите наружный крепежный кронштейн

верхней направляющей стекла передней
двери.









9.  Отсоедините стекло двери от верхней

направляющей стекла передней двери.

 10.  Отпустите стекло окна к основанию  двери.
 11.  Снимите уплотнитель стекла окна.







501-11-38

Стекла, рамы и механизмы 501-11-38



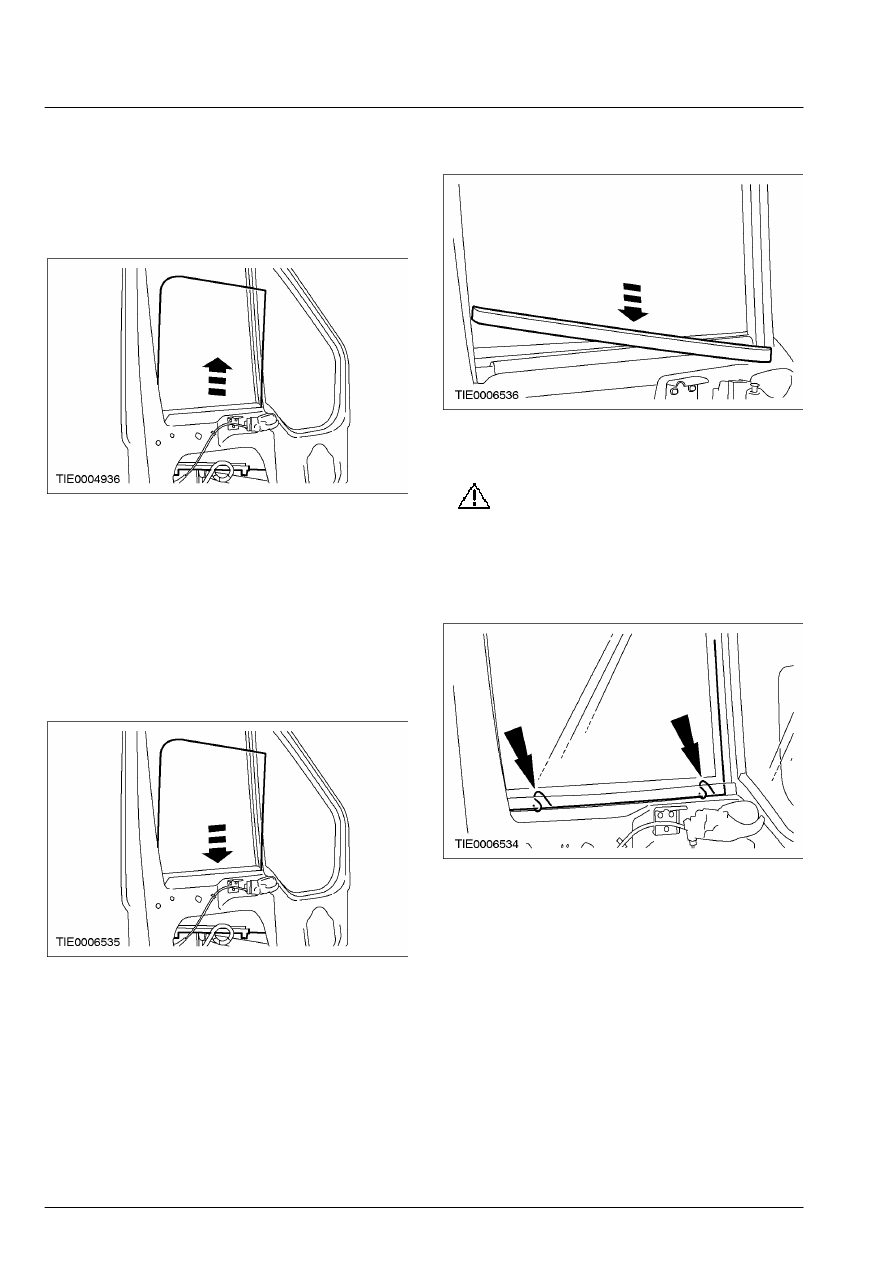

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

12. ПРИМЕЧАНИЕ: Стекло окна передней двери

требуется  снимать в направлении внутренней
стороны  проема окна.

    С помощью другого механика снимите

стекло окна.







Установка

Все автомобили
1. ПРИМЕЧАНИЕ: Стекло окна передней двери

требуется  устанавливать в направлении
внутренней  стороны проема окна.

    С помощью другого механика установите

стекло окна.









2.  Отпустите стекло окна передней двери к

основанию двери.

 3.  Установите уплотнитель стекла окна.









4.  Закрепите стекло окна в верхней

направляющей стекла передней двери.

5.

ПРЕДОСТЕРЕЖЕНИЕ: Убедитесь в

том, что обеспечена  достаточная опора
стекла окна в верхней  части проема
окна.

    Поднимите стекло окна и закрепите его  при

помощи подходящих крюков.
