501-10-28

Сиденье 501-10-28



РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)



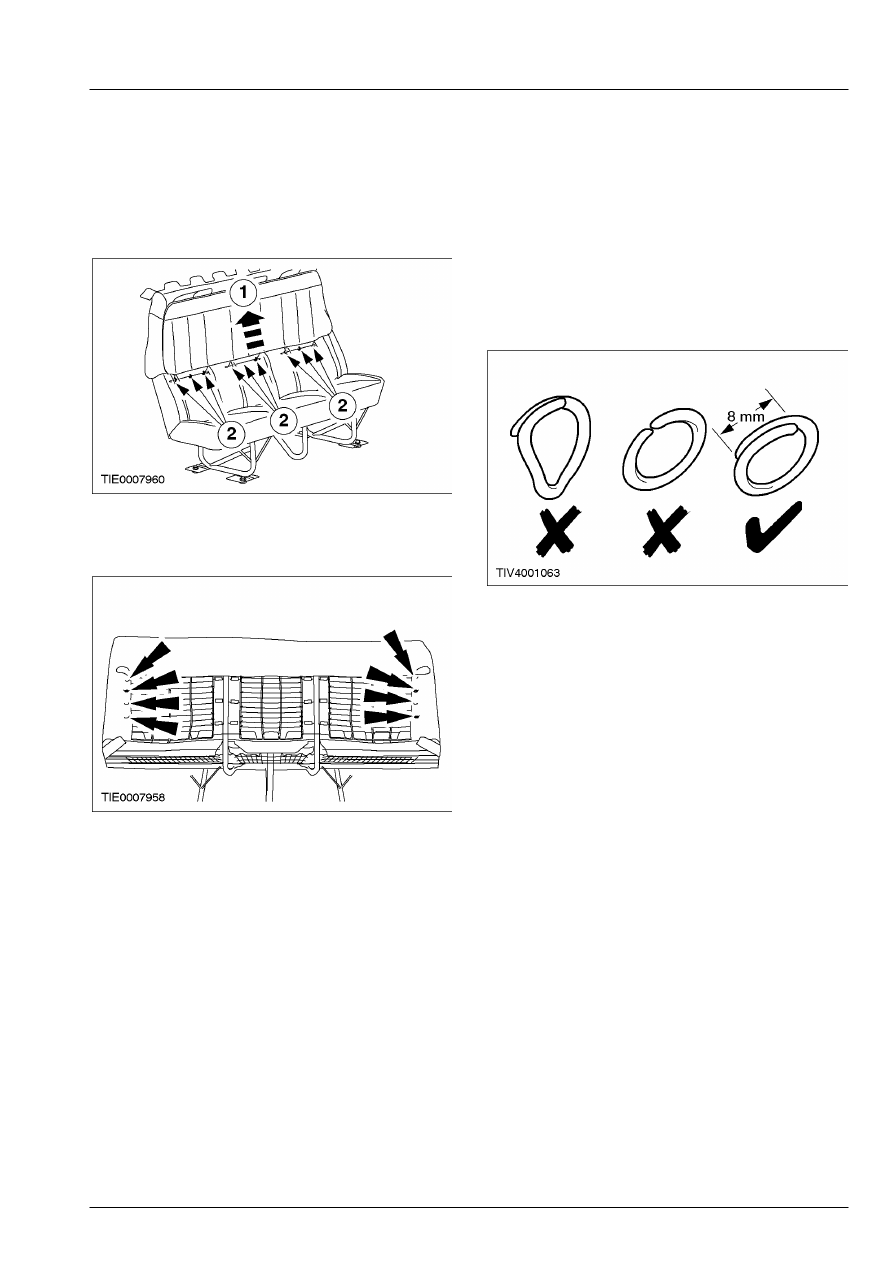

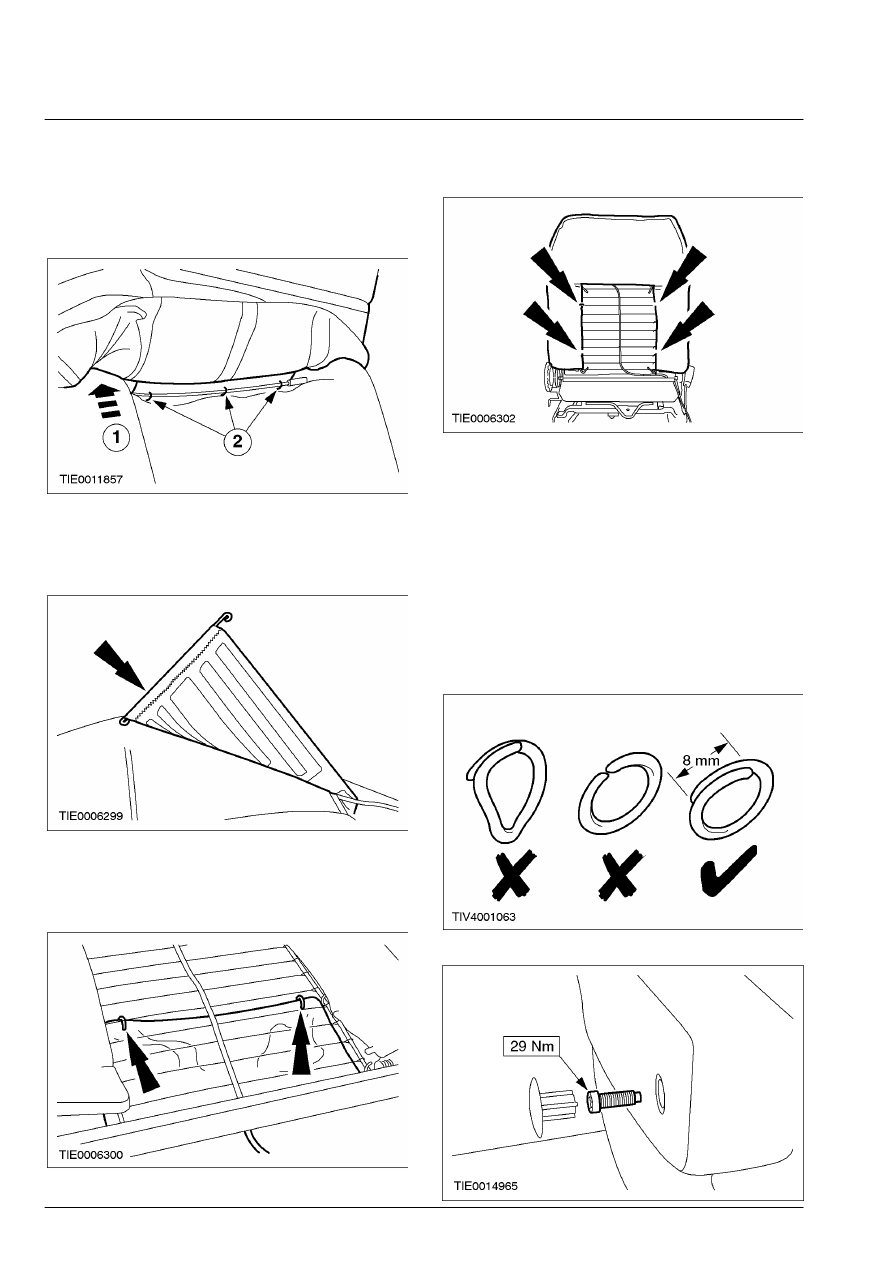

6.  Снимите чехол спинки сиденья.

       1. Скатайте чехол спинки сиденья вверх,

чтобы получить доступ к изогнутым
кольцам  складки.

       2. Перережьте изогнутые кольца.









7.  Снимите коврик обогрева сиденья (если

установлен).

        •  Перережьте изогнутые кольца.









8.  Снимите полость поясничной опоры (если

установлена).

        •  Перережьте изогнутые кольца.









9.  Снимите спинку переднего сиденья.

        •  Перережьте изогнутые кольца.







Сборка

1. ПРИМЕЧАНИЕ: Используйте плоскогубцы

для изогнутых  колец, чтобы замкнуть
изогнутые кольца.  Не используйте никакие
другие инструменты.  Требуется, чтобы
изогнутые  кольца были замкнуты внахлест, как
показано  на рисунке.

    Установите элементы на место, действуя  в

обратной последовательности.









501-10-29

Сиденье 501-10-29



РАЗБОРКА И СБОРКА



Спинка сдвоенного пассажирского сиденья







501-10-30

Сиденье 501-10-30



РАЗБОРКА И СБОРКА



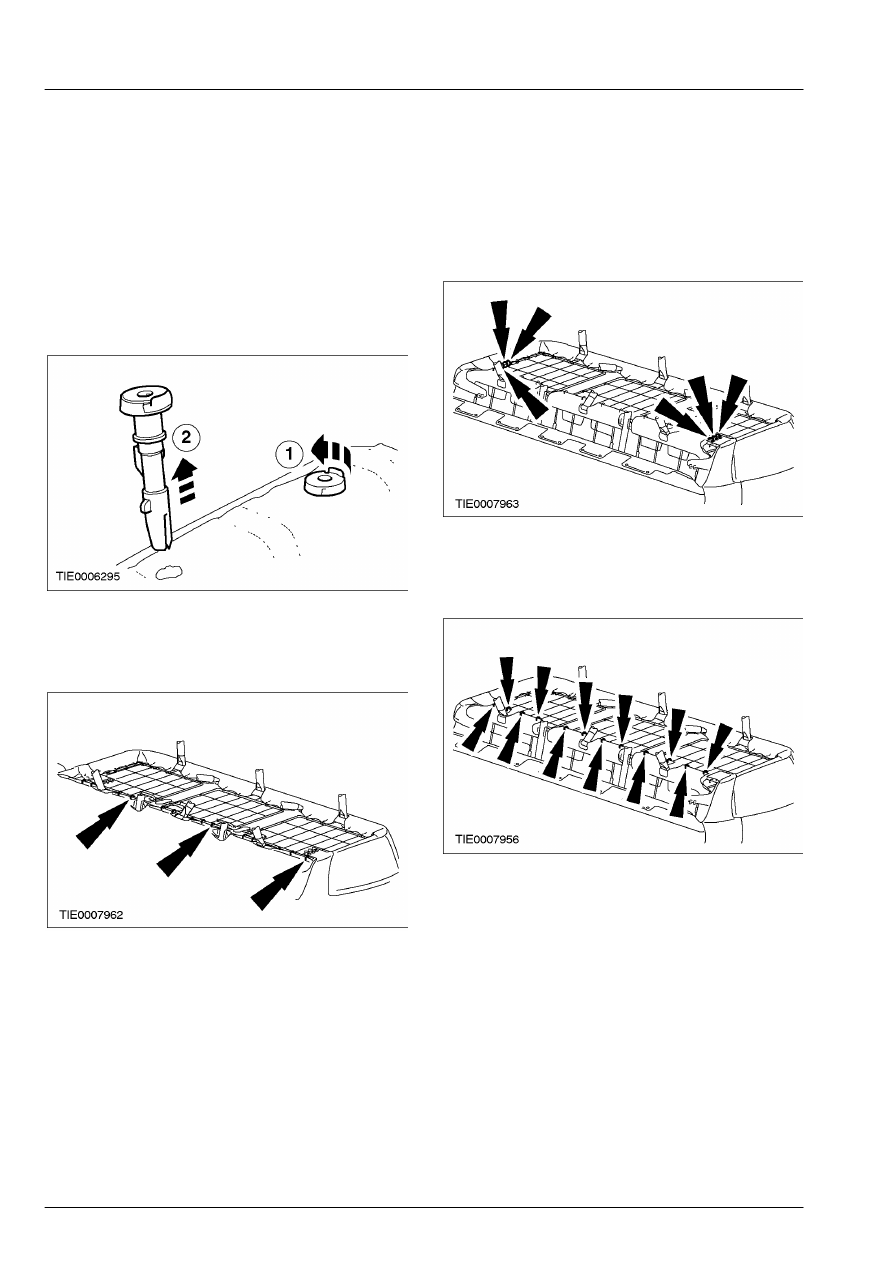

Спинка заднего сиденья — кузов типа "шасси" и сдвоенной кабиной (40 127 0)



Разборка



1.  Снимите подголовники.

 2.  Снимите направляющие подголовника.
       1. Поверните направляющие на одну  четверть

оборота против часовой  стрелки.

       2. Снимите направляющие.









3.  Отсоедините заднюю часть чехла спинки

сиденья от основания сиденья.

        •  Перережьте изогнутые кольца.









4.  Отсоедините боковые панели чехла  спинки

сиденья от основания сиденья.

        •  Перережьте изогнутые кольца.









5.  Отсоедините переднюю часть чехла  спинки

сиденья от основания сиденья.

        •  Перережьте изогнутые кольца.







501-10-31

Сиденье 501-10-31



РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)



6.  Снимите чехол спинки сиденья.

       1. Скатайте чехол спинки сиденья вверх,

чтобы получить доступ к изогнутым
кольцам  складки.

       2. Перережьте изогнутые кольца.









7.  Снимите спинку заднего сиденья.

        •  Перережьте изогнутые кольца.







Сборка

1. ПРИМЕЧАНИЕ: Используйте плоскогубцы

для изогнутых  колец, чтобы замкнуть
изогнутые кольца.  Не используйте никакие
другие инструменты.  Требуется, чтобы
изогнутые  кольца были замкнуты внахлест, как
показано  на рисунке.

    При сборке повторите процедуру  разборки в

обратной последовательности.
