Ford Transit (2001 год). Руководство - часть 35

501-10-20

Сиденье 501-10-20



РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)



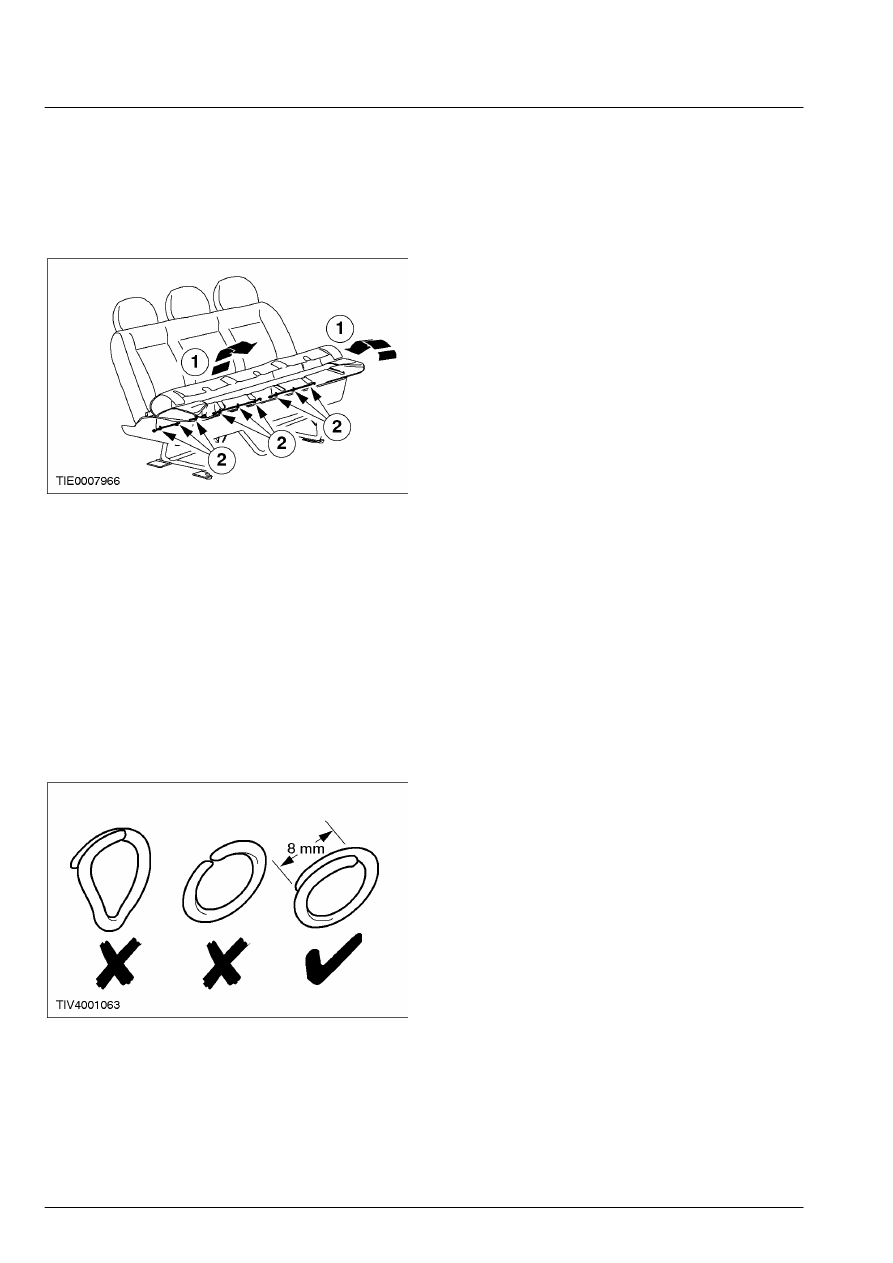

6.  Отсоедините заднюю часть чехла подушки

от задней части спинки.

        •  Перережьте изогнутые кольца.









7.  Отсоедините чехол подушки от основания

сиденья.

        •  Перережьте изогнутые кольца.









8.  Снимите чехол подушки.

       1. Скатайте чехол подушки в направлении

центра для получения доступа к изогнутым
кольцам складки.

       2. Перережьте изогнутые кольца.









9.  Снимите подушку сиденья.

Сборка

1. ПРИМЕЧАНИЕ: Используйте плоскогубцы

для изогнутых  колец, чтобы замкнуть
изогнутые кольца.  Не используйте никакие
другие инструменты.  Требуется, чтобы
изогнутые  кольца были замкнуты внахлест, как
показано  на рисунке.

    При сборке повторите процедуру  разборки в

обратной последовательности.







501-10-21

Сиденье 501-10-21



РАЗБОРКА И СБОРКА



Подушка заднего сиденья — кузов типа "шасси" и сдвоенной кабиной



Разборка



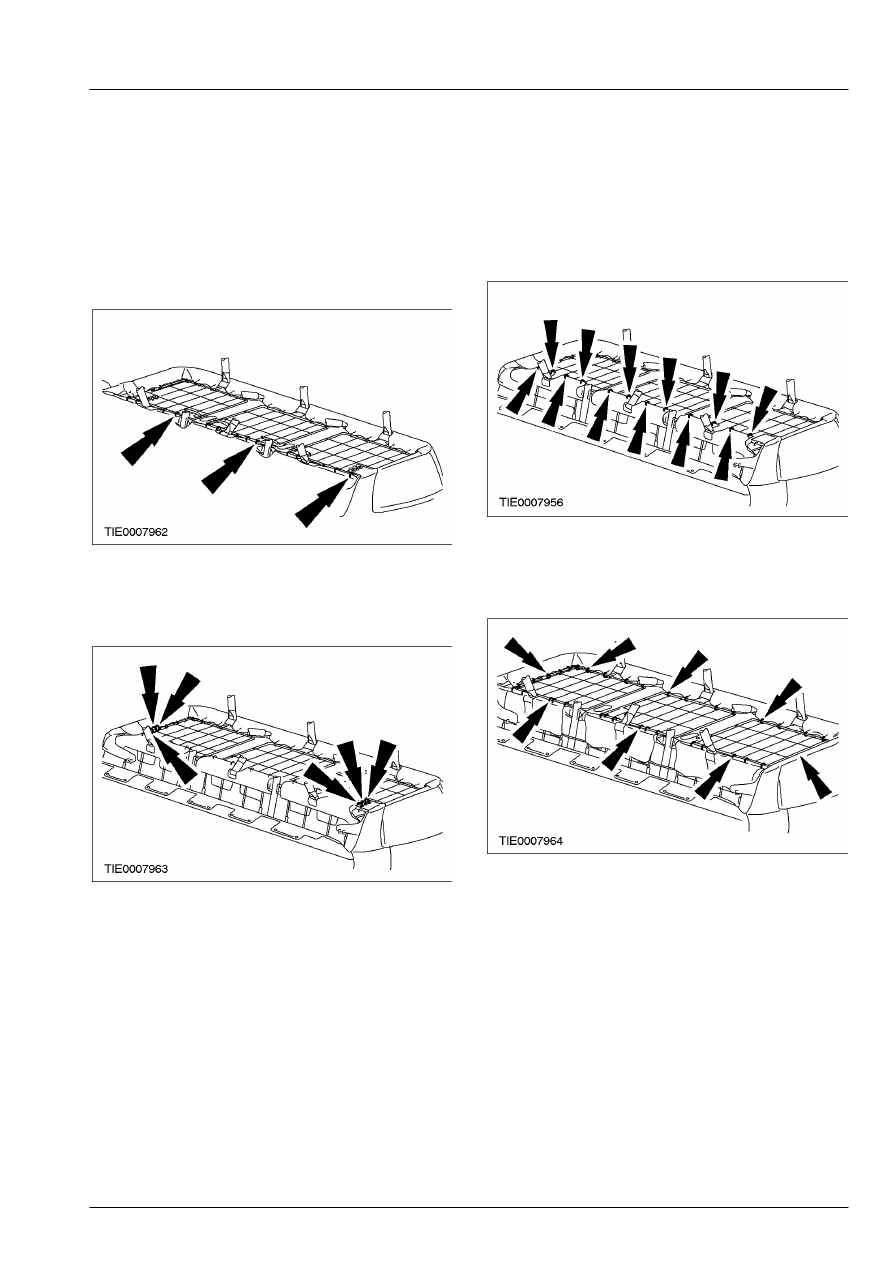

1.  Отсоедините заднюю часть чехла спинки

сиденья от основания сиденья.

        •  Перережьте изогнутые кольца.









2.  Отсоедините боковые панели чехла  спинки

сиденья от основания сиденья.

        •  Перережьте изогнутые кольца.









3.  Отсоедините переднюю часть чехла  спинки

сиденья от основания сиденья.

        •  Перережьте изогнутые кольца.









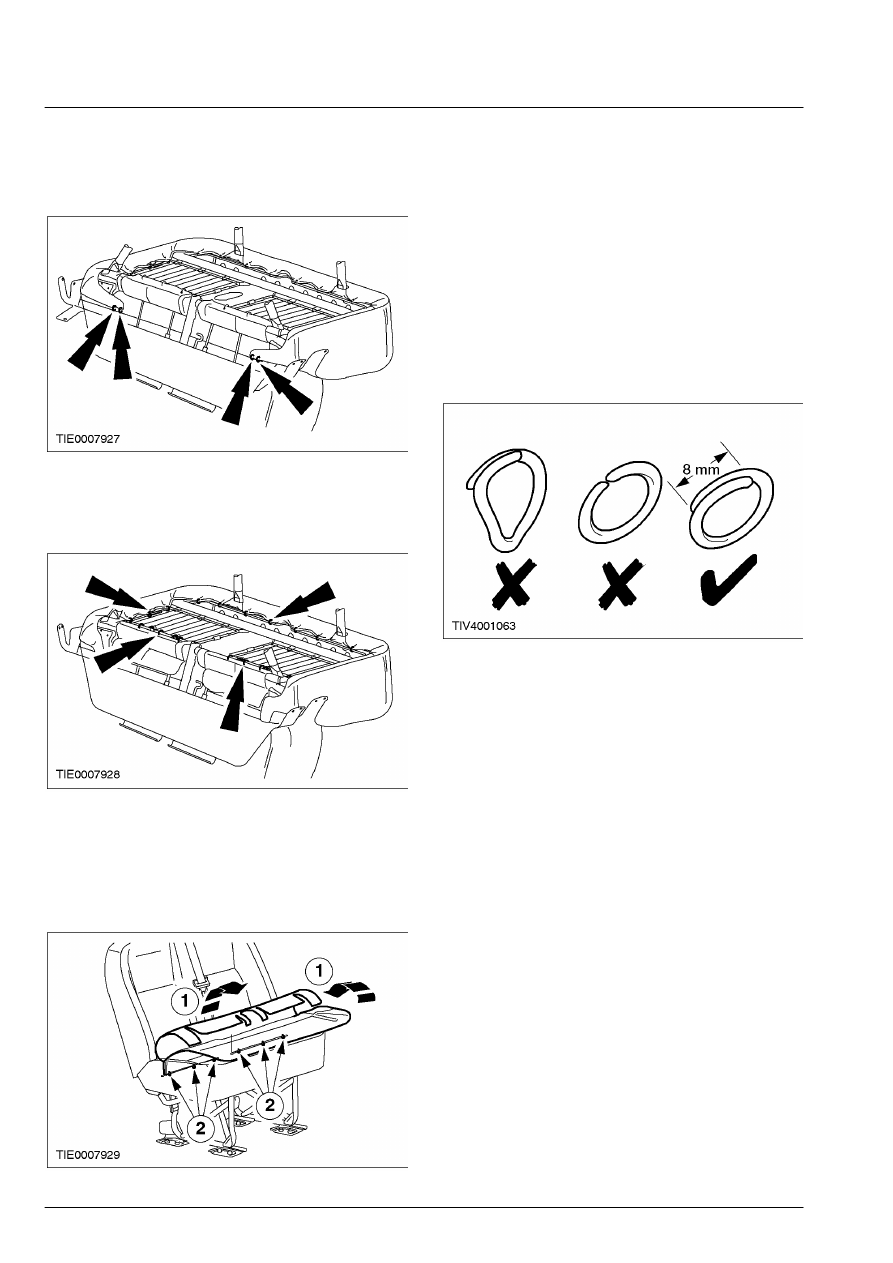

4.  Отсоедините чехол подушки от основания

сиденья.

        •  Перережьте изогнутые кольца.







501-10-22

Сиденье 501-10-22



РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)



5.  Снимите чехол подушки.

       1. Скатайте чехол подушки назад, чтобы

получить доступ к изогнутым кольцам
складки.

       2. Перережьте изогнутые кольца.









6.  Снимите подушку заднего сиденья.

Сборка

1. ПРИМЕЧАНИЕ: Используйте плоскогубцы

для изогнутых  колец, чтобы замкнуть
изогнутые кольца.  Не используйте никакие
другие инструменты.  Требуется, чтобы
изогнутые  кольца были замкнуты внахлест, как
показано  на рисунке.

    При сборке повторите процедуру  разборки в

обратной последовательности.







501-10-23

Сиденье 501-10-23



РАЗБОРКА И СБОРКА



Подушка тройного сиденья второго ряда



Разборка



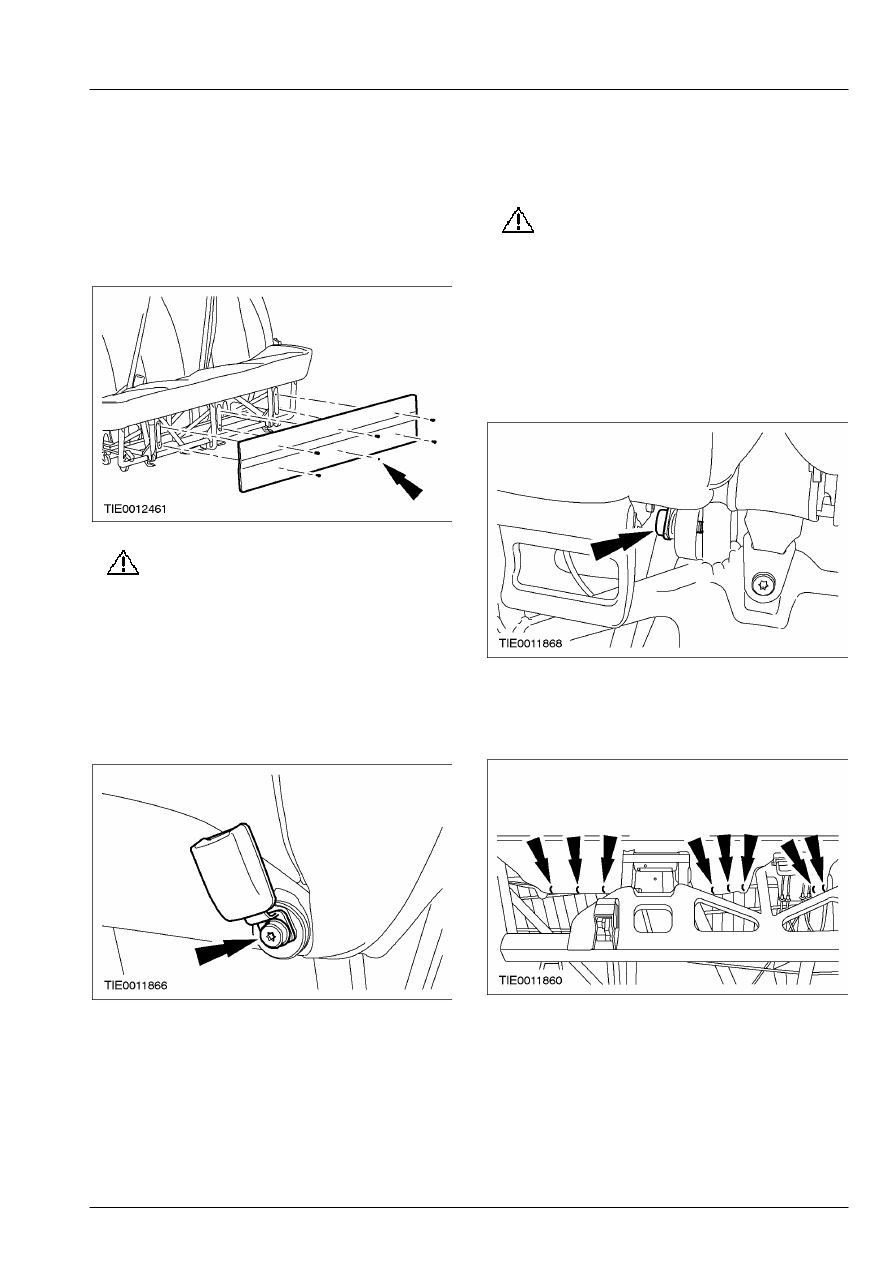

1.  Снимите переднюю панель отделки  сиденья

(если установлена).







2.

ПРЕДОСТЕРЕЖЕНИЕ: Болт,

удерживающий замок ремня
безопасности, зафиксирован бумажной
шайбой.  Требуется, чтобы болт,
дистанционный элемент и бумажная
шайба  постоянно оставались на замке
ремня  безопасности при отсоединении
или снятии  замка ремня безопасности.

    Снимите замок наружного ремня

безопасности.









3.  Снимите заднюю панель отделки  основания

сиденья (если установлена).

4.

ПРЕДОСТЕРЕЖЕНИЕ: Болт,

удерживающий замок ремня
безопасности, зафиксирован бумажной
шайбой.  Требуется, чтобы болт,
дистанционный элемент и бумажная
шайба  постоянно оставались на замке
ремня  безопасности при отсоединении
или снятии  замка ремня безопасности.

    Снимите замок центрального ремня

безопасности.









5.  Отсоедините заднюю часть чехла спинки

сиденья от основания сиденья.

        •  Перережьте изогнутые кольца.
