501-10-12

Сиденье 501-10-12



СНЯТИЕ И УСТАНОВКА

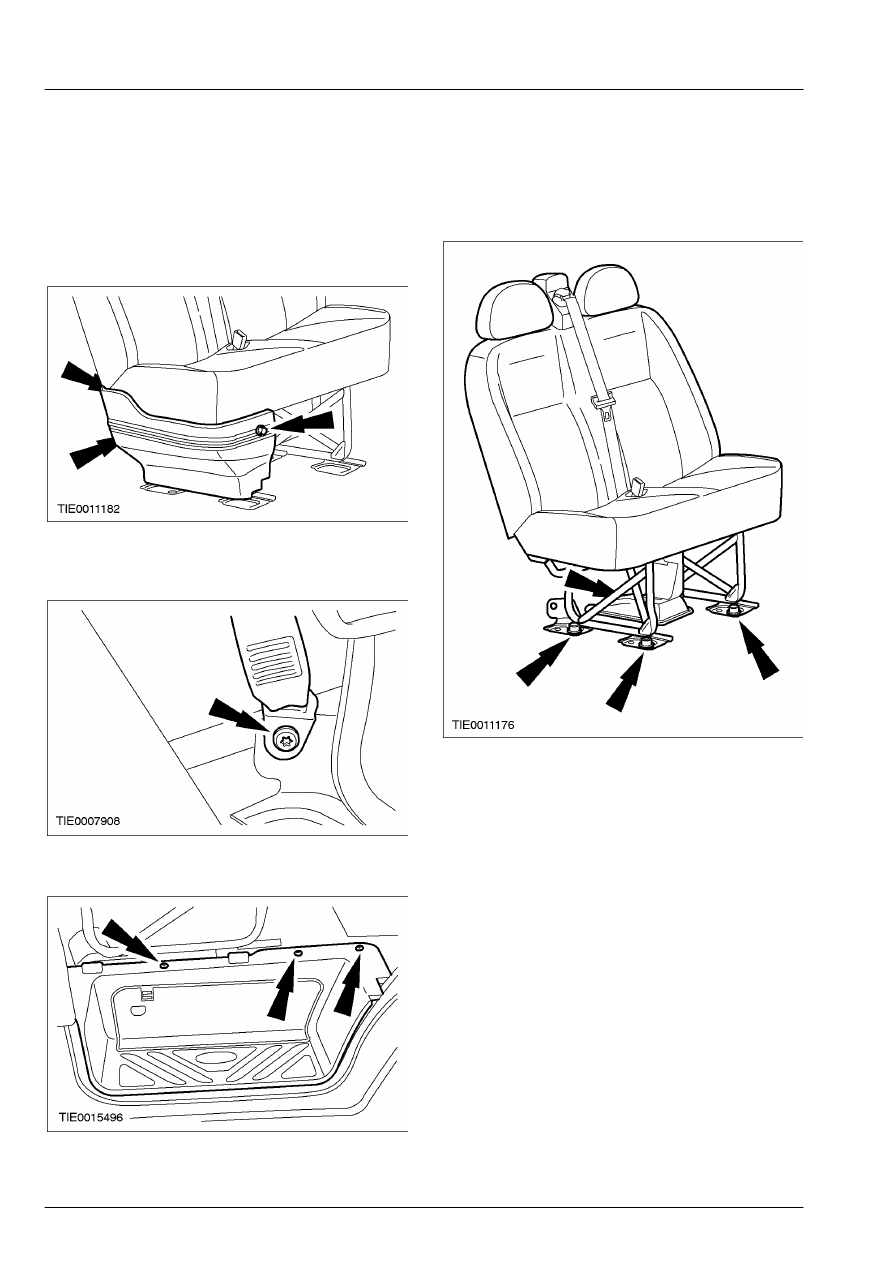

Сдвоенное пассажирское сиденье (40 103 0)



Снятие



1.  Снимите наружную панель отделки

сиденья.









2.  Отсоедините нижнее крепление ремня

безопасности от сиденья.









3.  Снимите нишу для ног.









4.  Снимите сиденье.







501-10-13

Сиденье 501-10-13



СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

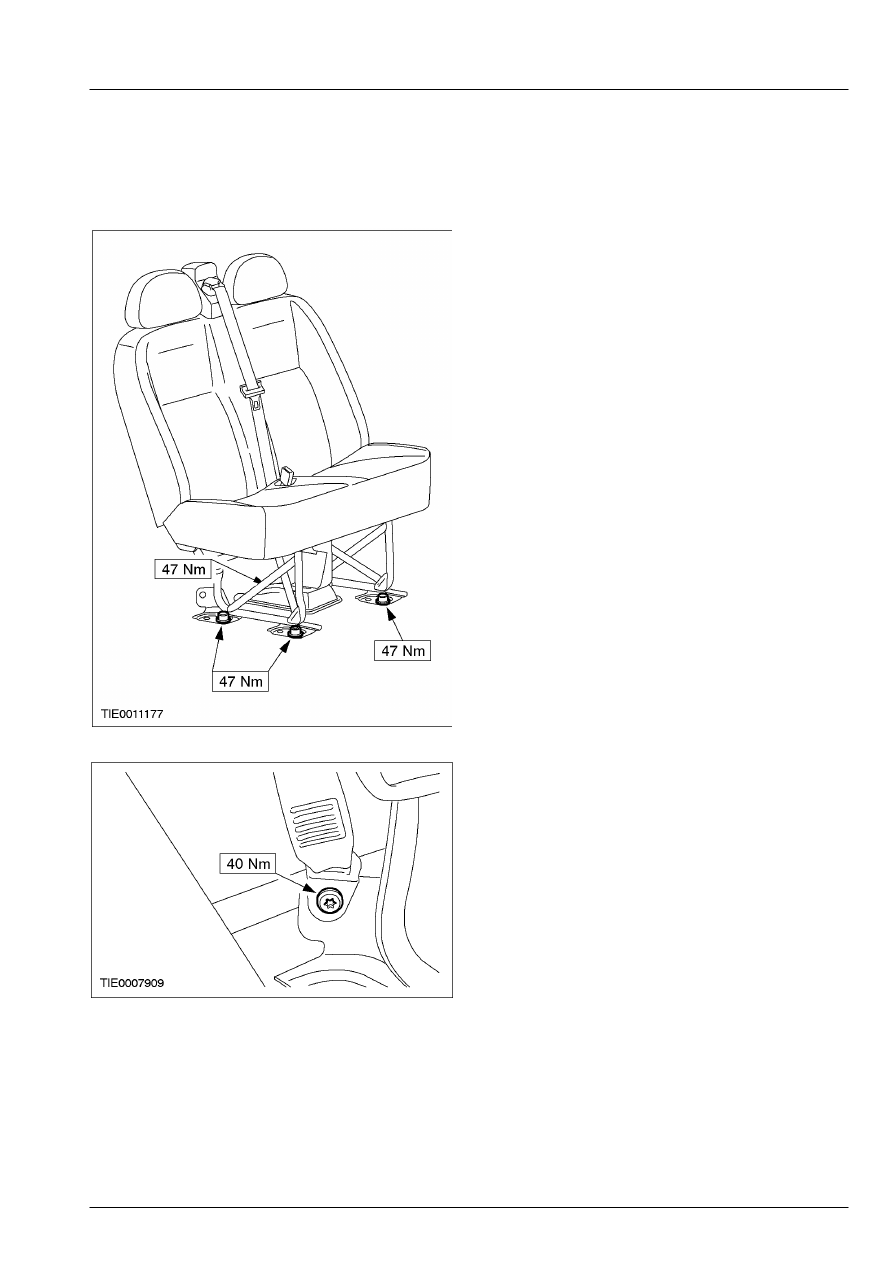

Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.









501-10-14

Сиденье 501-10-14



СНЯТИЕ И УСТАНОВКА



Направляющая сиденья



Снятие



1.  Снимите переднее сиденье.

За

дополнительной информацией обратитесь к
главе Регулируемое переднее сиденье
имеющейся в этом разделе.



 2.  Рассоедините электрические разъемы

обогрева сиденья (если установлены).









3.  Отсоедините кронштейн регулировки

сиденья от подушки сиденья.







4. ПРИМЕЧАНИЕ: Отметьте положение обоих

дистанционных элементов задних крепежных
болтов для облегчения установки.

    Снимите направляющую сиденья (четыре

болта).







Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.







501-10-15

Сиденье 501-10-15



СНЯТИЕ И УСТАНОВКА



Переднее сиденье (40 100 0)



Снятие



1.  Снимите рычаги регулировки сиденья по

высоте.









2.  Снимите наружную панель отделки

сиденья.









3.  Рассоедините электрические разъемы

обогрева сиденья (если установлены).









4.  Отсоедините нижнее крепление ремня

безопасности от сиденья.









5.  Переместите сиденье до упора назад.

 6.  Вывинтите передние крепежные болты

сиденья.









7.  Переместите сиденье до упора  вперед.

 8.  Вывинтите задние крепежные болты и

снимите сиденье.
