501-10-4

Сиденье 501-10-4



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Сиденья



За информацией по соединениям и разъемам

обратитесь к Схеме ЭИектрических Соединений

501-10.

Осмотр и проверка
  1.  Проверьте обоснованность жалобы  клиента.
 2.  Проверьте визуально наличие очевидных

признаков механических или электрических
повреждений.

Таблица визуального осмотра



Электрические элементы





–  Плавкий предохранитель

  –  Жгут электропроводки
  –  Электрический разъем(ы)
  –  Переключатель(и)
  –  Реле D+




3.  Если очевидная причина выявленной вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и
обратитесь к Таблице признаков
неисправности.

Таблица признаков неисправности

Состояние



Возможные Причины



Действие





• Сиденья с обогревом не

работают.



• Реле D+



• ВЫПОЛНИТЕ Проверку

элементов Реле D+.
ОБРАТИТЕСЬ к Схемам
электрических  соединений.





• Цепь(и)



• Перейдите к Pinpoint-тесту A.



• Сиденье с обогревом не работает



• Переключатель



• ВЫПОЛНИТЕ Проверку

элементов  переключателя
обогрева сиденья.
ОБРАТИТЕСЬ к Схемам
электрических  соединений.





• Коврик(и) отопителя.

 • Цепь(и)



• Перейдите к Pinpoint-тесту B.



Pinpoint-тесты

ПРИМЕЧАНИЕ: Используйте цифровой
мультиметр для  всех электрических измерений.

PINPOINT-ТЕСТ A: СИДЕНЬЯ С ОБОГРЕВОМ НЕ РАБОТАЮТ.





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРИМЕЧАНИЕ: Система обогрева сидений получает  электроэнергию через Реле D+ для
предотвращения разрядки аккумулятора.  Для функционирования  обогрева сидений требуется, чтобы
работал  двигатель.

A1: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЛАВКОМ  ПРЕДОХРАНИТЕЛЕ 2.15 (20A)







 1  Отсоедините Плавкий предохранитель 2.15 (20

A).





 2  Ведите положение START.





 3  Ведите положение ON.

501-10-5

Сиденье 501-10-5



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







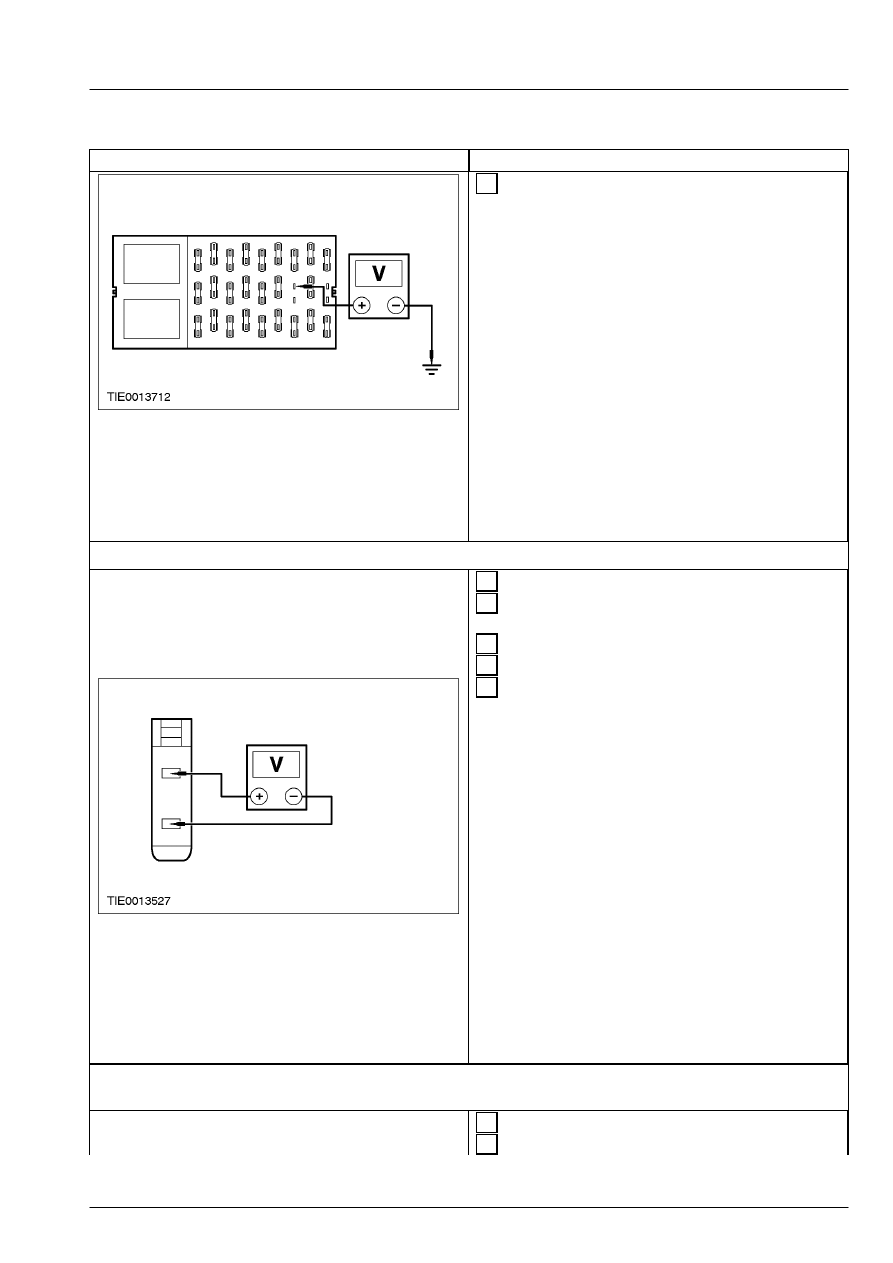

 4  Измерьте напряжение между входной  стороной

плавкого предохранителя 2.15 (20 A) и
"массой".



• Напряжение превышает 10 В?



→

→

→

→ Да





Перейдите к A2





→

→

→

→ Нет





Перейдите к A3



A2: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА ПЕРЕКЛЮЧАТЕЛЕ  ОБОГРЕВА СИДЕНЬЯ ВОДИТЕЛЯ







 1  Введите положение OFF.





 2  Отсоедините Переключатель обогрева сиденья

водителя - C320.





 3  Ведите положение START.





 4  Ведите положение ON.







 5  Измерьте напряжение между штырем 1 C320

переключателя обогрева сиденья водителя,
электрической цепи 15-HC15 (зеленой/желтой) и
штырем 2 электрической цепи 15S-HC17
(зеленой/красной) со стороны  электропроводки.



• Напряжение превышает 10 В?



→

→

→

→ Да



ПРОВЕРЬТЕ обоснованность жалобы
клиента.



→

→

→

→ Нет





Перейдите к A4



A3: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ ПИТАНИЯ КОРОБКИ  СОЕДИНЕНИЙ
АККУМУЛЯТОРА(BJB)







 1  Введите положение OFF.





 2  Отсоедините D+ Реле C2044.

501-10-6

Сиденье 501-10-6



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







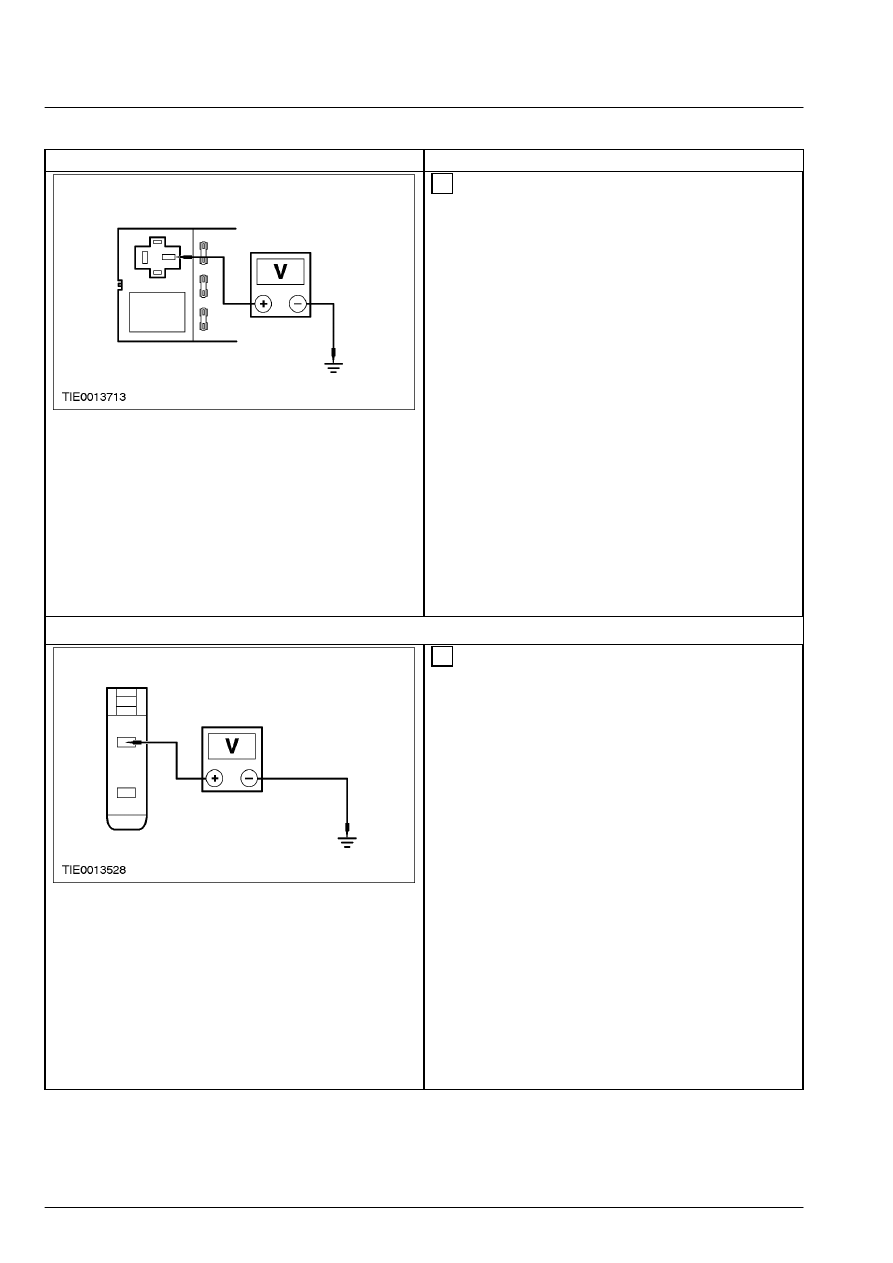

 3  Измерьте напряжение между разъемом C2044

Реле D+, электрической цепи 30-DD7
(красной/желтой) со стороны BJB, и "массой".



• Напряжение превышает 10 В?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-DD7 (зеленую/желтую).  ПРОВЕРЬТЕ,
правильно ли  действует система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
30-DD7 (красную/желтую).  ПРОВЕРЬТЕ,
правильно ли  действует система.

A4: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ ПИТАНИЯ  ПЕРЕКЛЮЧАТЕЛЯ ОБОГРЕВА СИДЕНЬЯ









 1  Измерьте напряжение между штырем 1 C320

переключателя обогрева сиденья водителя,
электрической цепи 15-HC15 (зеленой/желтой)
со  стороны электропроводки, и "массой".



• Напряжение превышает 10 В?



→

→

→

→ Да



ОТРЕМОНТИРУЙТЕ электрическую цепь
13-DA13 (черную).  ПРОВЕРЬТЕ, правильно
ли действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-HC1 (зеленую/желтую).  ПРОВЕРЬТЕ,
правильно ли  действует система.



501-10-7

Сиденье 501-10-7



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ B: СИДЕНЬЕ С ОБОГРЕВОМ НЕ РАБОТАЕТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРИМЕЧАНИЕ: Система обогрева сидений получает  электроэнергию через Реле D+ для
предотвращения разрядки аккумулятора.  Для функционирования  обогрева сидений требуется, чтобы
работал  двигатель.

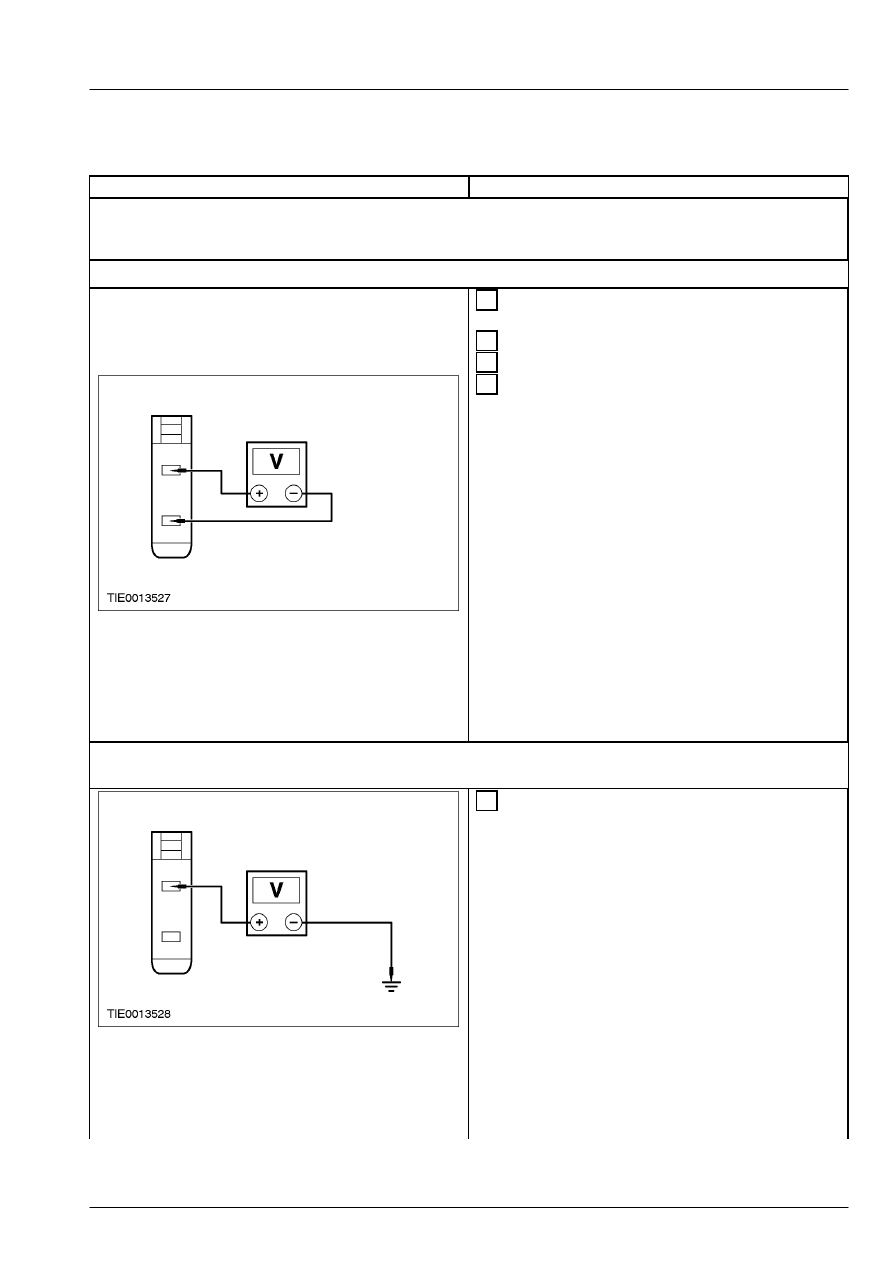

B1: ПРОВЕРЬТЕ ЦЕПЬ НЕРАБОТАЮЩЕГО СИДЕНЬЯ  С ОБОГРЕВОМ НА РАЗМЫКАНИЕ







 1  Отсоедините Неработающий переключатель

обогрева  сиденья - C320 (C321).





 2  Ведите положение START.





 3  Ведите положение ON.







 4  Измерьте напряжение между штырем 1 C320

жгута электропроводки неработающего
переключателя обогрева сиденья,
электрической цепи 15-HC15 (зеленой/желтой)
со  стороны водителя (штырем 1 C321,
электрической  цепи 15-HC18 [зеленой/черной]
со стороны  пассажира), и штырем 2
электрической цепи  15S-HC17
(зеленой/красной) со стороны водителя
(штырем 2 электрической цепи 15S-HC20
[зеленой/белой] со стороны пассажира).



• Напряжение превышает 10 В?



→

→

→

→ Да



ПРОВЕРЬТЕ жалобу клиента.



→

→

→

→ Нет





Перейдите к B2



B2: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА НЕРАБОТАЮЩЕМ  ПЕРЕКЛЮЧАТЕЛЕ ОБОГРЕВА
СИДЕНЬЯ









 1  Измерьте напряжение между штырем 1 C320

неработающего переключателя обогрева
сиденья, электрической цепи 15-HC15
(зеленой/желтой) со стороны водителя (штырем
1 C321, электрической цепи 15-HC18
[зеленой/черной] со стороны пассажира) со
стороны электропроводки, и "массой".



• Напряжение превышает 10 В?



→

→

→

→ Да





Перейдите к B3





→

→

→

→ Нет
