Ford Transit (2001 год). Руководство - часть 29
501-09-12

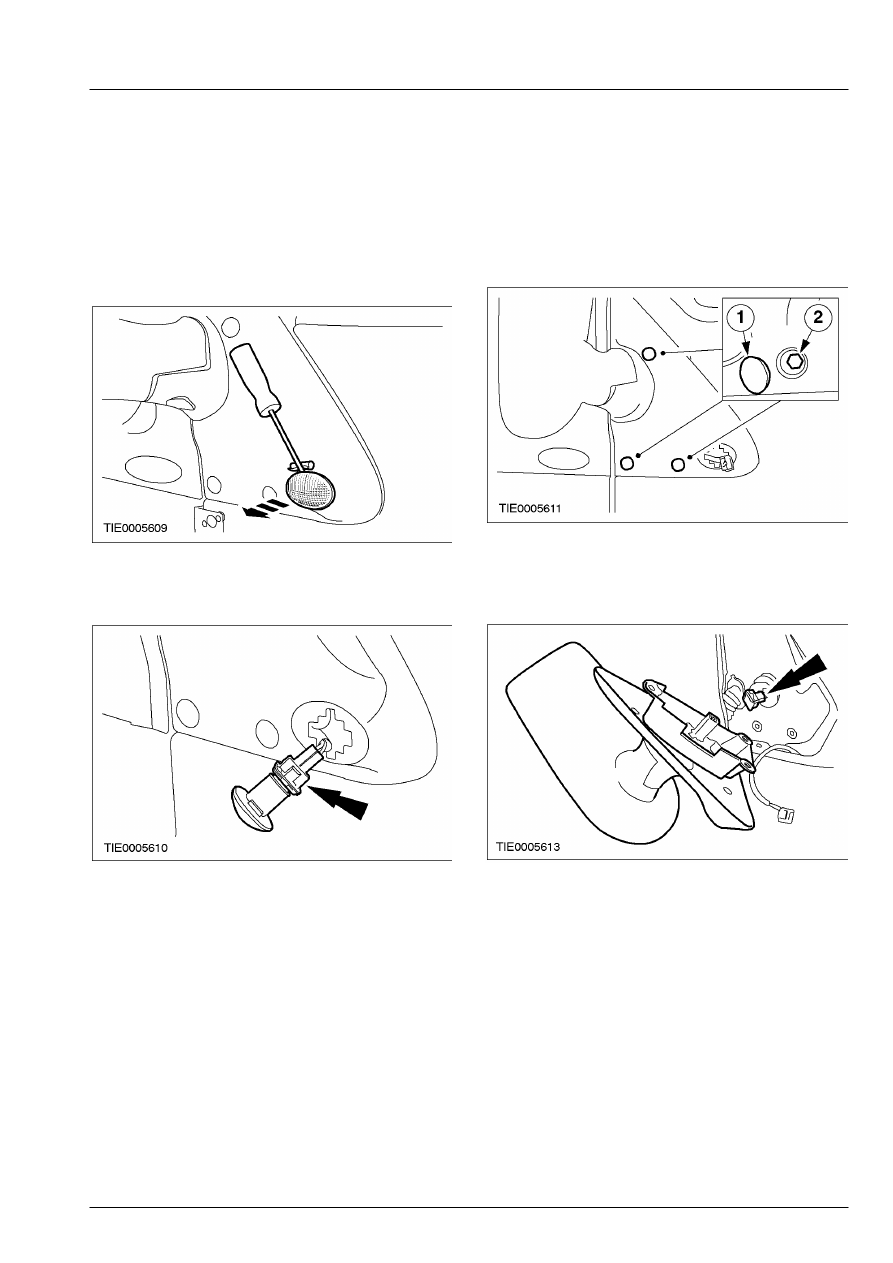

Зеркала заднего вида 501-09-12
ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)
СОСТОЯНИЯ
ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ
ОТРЕМОНТИРУЙТЕ электрическую цепь
32-AD11 (белую/фиолетовую). ПРОВЕРЬТЕ,
правильно ли действует система.

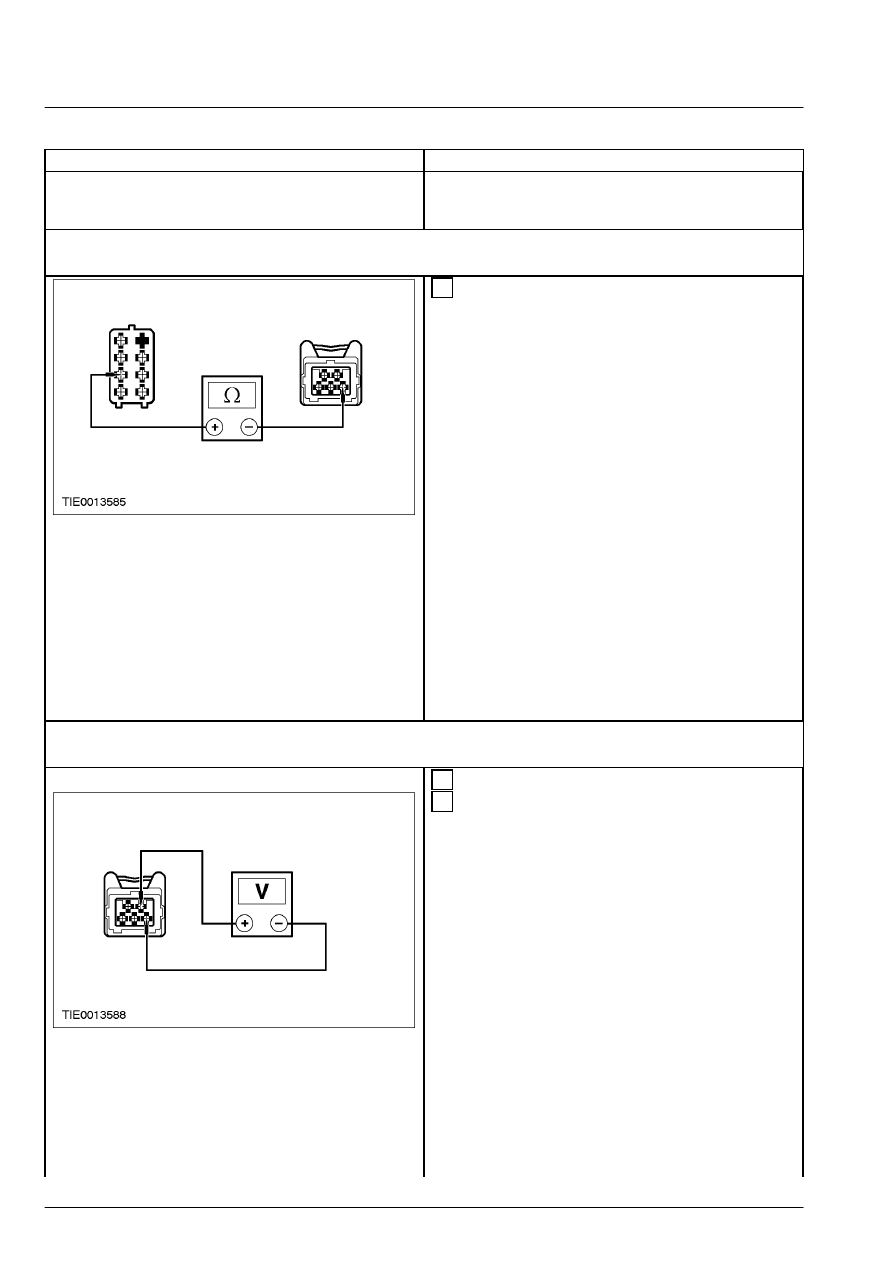

C9: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 33-AD9 (ЖЕЛТУЮ/ЗЕЛЕНУЮ) НА
РАЗМЫКАНИЕ

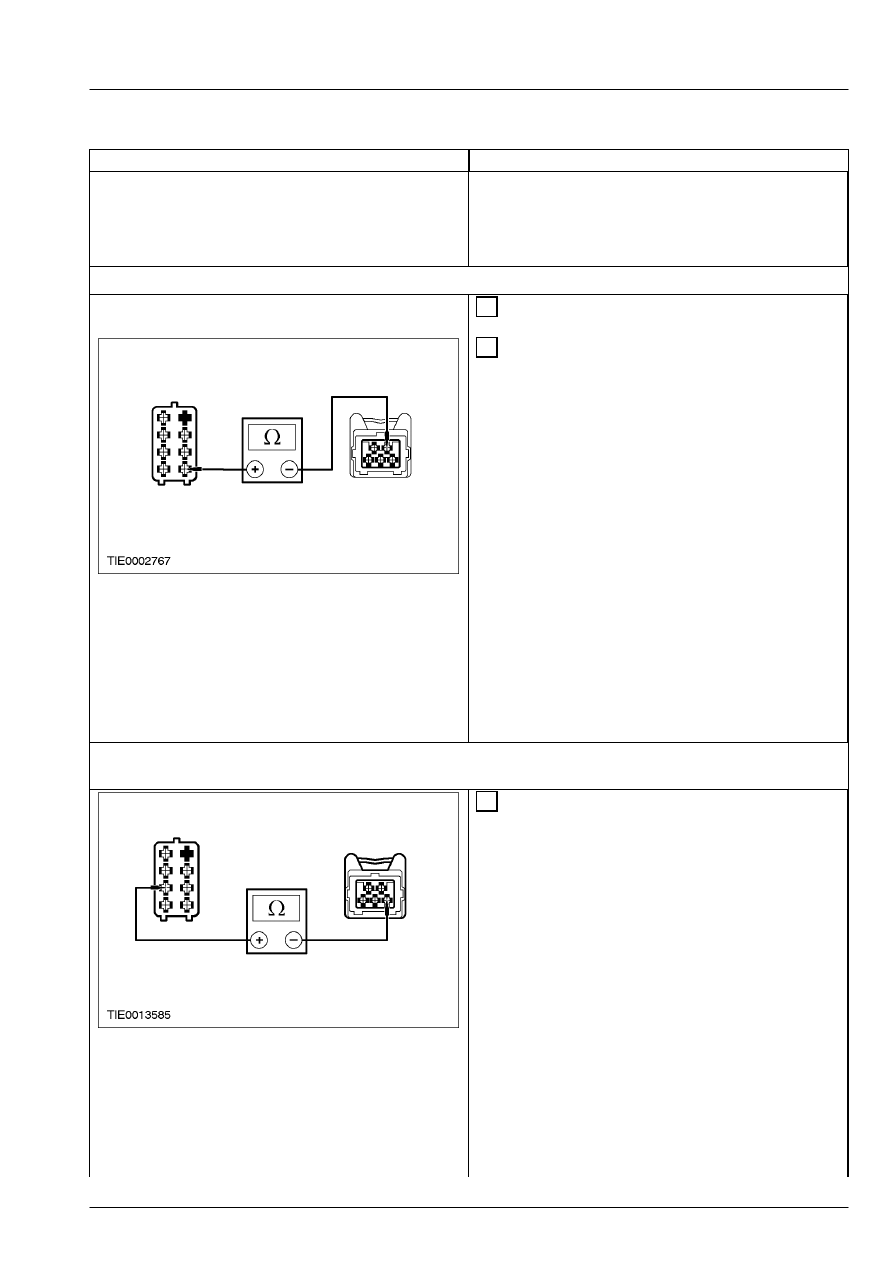

1 Измерьте сопротивление между штырем 3
C2010 переключателя управления наружного
зеркала, электрической цепи 33-AD2
(желтой/красной) со стороны электропроводки,
и штырем 1 C2012 правого наружного зеркала,
электрической цепи 33-AD9 (желтой/зеленой)
со стороны электропроводки.
• Сопротивление составляет менее 5 Ом?
→
→
→
→ Да
УСТАНОВИТЕ новое правое наружное
зеркало. ПРОВЕРЬТЕ, правильно ли
действует система.
→
→
→
→ Нет
ОТРЕМОНТИРУЙТЕ электрическую цепь
33-AD9 (желтую/зеленую). ПРОВЕРЬТЕ,
правильно ли действует система.
C10: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ ПЕРЕМЕЩЕНИЯ ВЛЕВО/ВПРАВО ПРАВОГО
НАРУЖНОГО ЗЕРКАЛА
1 Отсоедините Правое наружное зеркало - C2012.
2 Измерьте напряжение между штырем 4 C2012
правого наружного зеркала, электрической цепи
32-AD10 (белой/черной), и штырем 1
электрической цепи 33-AD9 (желтой/зеленой) со
стороны электропроводки.
- ЗАДЕЙСТВУЙТЕ переключатель управления
наружного зеркала в положениях LEFT и
RIGHT.
• Напряжение превышает 10 В, когда
переключатель управления наружного зеркала
перемещается в положение LEFT, и полярность
изменяется на противоположную при
перемещении в положение RIGHT?
→
→
→
→ Да
