Ford Transit (2001 год). Руководство - часть 30

501-09-16

Зеркала заднего вида 501-09-16

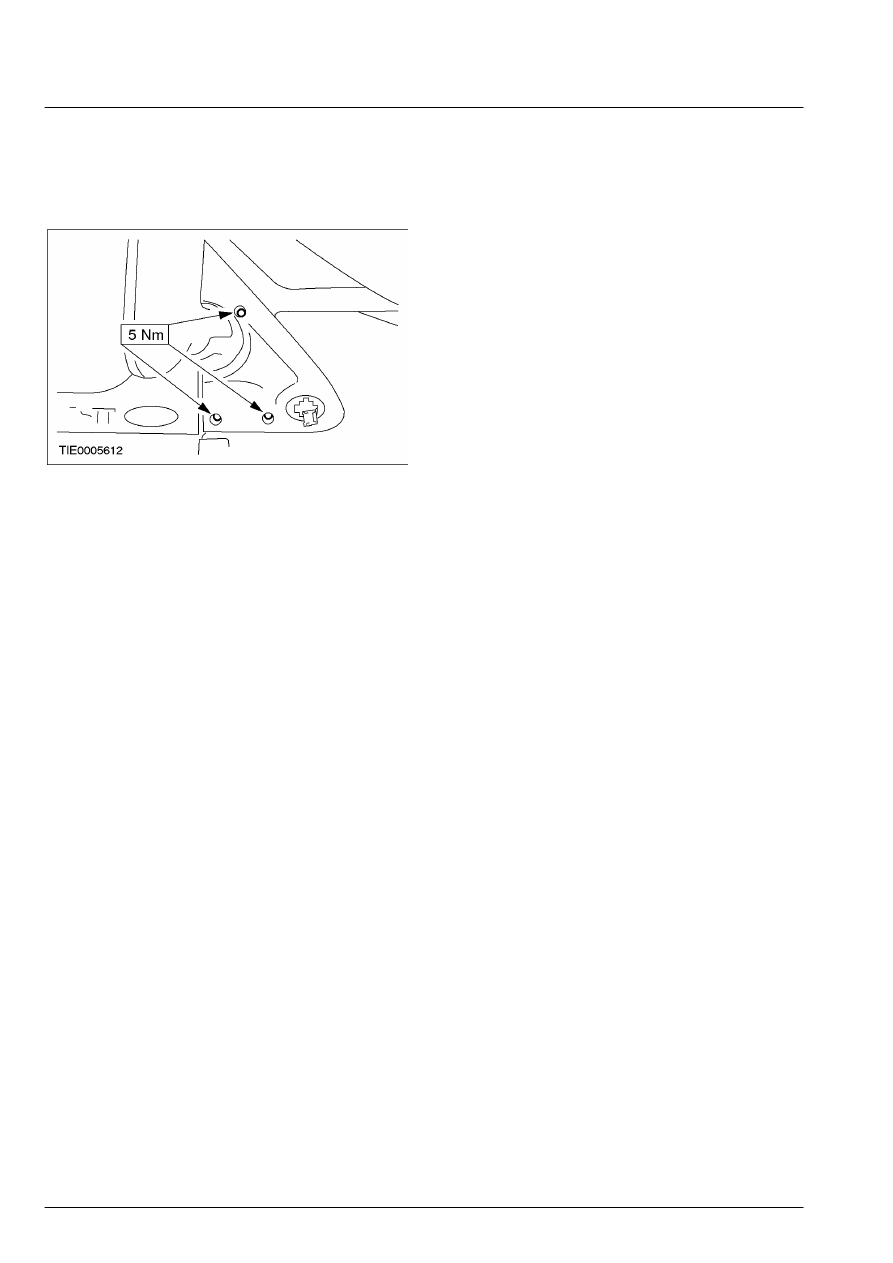

СНЯТИЕ И УСТАНОВКА (ПОДОЛЖЕНИЕ)

Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.







501-10-1

Сиденье 501-10-1



РАЗДЕЛ 501-10 Сиденье

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



501-10-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Сиденья — В комплектацию автомобиля входит: центральная коробка соединений (CJB) ....



501-10-3

ДИАГНОСТИКА И ПРОВЕРКИ





Сиденья..............................................................................................................................................



501-10-4

Осмотр и проверка...........................................................................................................................

501-10-4

Таблица признаков неисправности................................................................................................

501-10-4

Pinpoint-тесты ..................................................................................................................................

501-10-4

СНЯТИЕ И УСТАНОВКА





Спинка переднего сиденья...............................................................................................................



501-10-11



Сдвоенное пассажирское сиденье............................................................................ (40 103 0)



501-10-12



Направляющая сиденья....................................................................................................................



501-10-14



Переднее сиденье....................................................................................................... (40 100 0)



501-10-15

РАЗБОРКА И СБОРКА





Подушка переднего сиденья..................................................................................... (40 104 0)



501-10-17



Подушка сдвоенного пассажирского сиденья ...............................................................................



501-10-19



Подушка заднего сиденья — кузов типа "шасси" и сдвоенной кабиной ....................................



501-10-21



Подушка тройного сиденья второго ряда.......................................................................................



501-10-23



Подушка тройного сиденья второго ряда.......................................................................................



501-10-25



Спинка переднего сиденья........................................................................................ (40 106 0)



501-10-27



Спинка сдвоенного пассажирского сиденья ..................................................................................



501-10-29



Спинка заднего сиденья — кузов типа "шасси" и сдвоенной кабиной ................ (40 127 0)



501-10-30



Спинка тройного сиденья второго ряда..........................................................................................



501-10-32



Спинка тройного сиденья второго ряда..........................................................................................



501-10-35



501-10-2

Сиденье 501-10-2



СПЕЦИФИКАЦИИ

Спецификация моментов затяжки



Наименование



Нм



Фунт-фут



Фунт-дюйм



Крепежные болты направляющей  регулируемого
переднего сиденья

25 18  -

Крепежные болты основания переднего
регулируемого сиденья

47 35  -

Крепежные болты неподвижного  сиденья 47

35

-

Крепежные болты запорной планки  совмещенного
сиденья

90 66  -

Крепежные болты захвата совмещенного  сиденья 25

18

-

Крепежные винты наружной панели  отделки
сиденья

3 - 27

Крепежные винты передней панели  отделки
сиденья

3 - 27

Крепежные винты задней панели отделки  сиденья 3

-

27

Крепежный болт подлокотника  регулируемого
переднего сиденья

29 21  -

Крепежные болты спинки регулируемого
переднего сиденья

25 18  -

Крепежные болты спинки совмещенного  сиденья
третьего ряда

25 18  -

Крепежные болты защелки спинки  совмещенного
сиденья третьего ряда

25 18  -

Крепежные болты кронштейна  центрального
подлокотника совмещенного  сиденья

25 18  -

Шарнирный болт центрального  подлокотника
совмещенного сиденья

25 18  -

Шарнирный болт рычага блокировки  совещенного
сиденья

8 - 71

Крепежные винты регулятора поясничной  опоры 2

-

18

Крепежные болты механизма втягивания  ремня
безопасности

40 30  -

Крепежные болты замка ремня  безопасности 40  30  -
Болты нижнего крепления ремня  безопасности 40  30

-

Болты верхнего крепления ремня  безопасности 40  30

-



501-10-3

Сиденье 501-10-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Сиденья — В комплектацию автомобиля входит: центральная коробка соединений

(CJB)



Регулируемые сиденья водителя и  пассажира
смонтированы на основании.  В сиденьях
предусмотрено (в  зависимости от спецификации
сиденья)  перемещение вперед и назад по
направляющей,  регулировка угла наклона и
высоты подушки и  надуваемая вручную
поясничная опора.
Рычаг блокировки, расположенный под  передней
частью основания сиденья,  управляет
перемещением вперед и назад.  Регулировкой угла
наклона и высоты  спинки сиденья управляют два
рычага  блокировки, смонтированные на наружной
панели отделки.  Механический насос,
смонтированный на наружной стороне спинки
сиденья, управляет поясничной опорой.
Спинка сиденья снабжена подголовником,
встроенным в стандартный каркас спинки сиденья.
Опционная спинка сиденья снабжена
регулируемым по высоте подголовником и
подлокотником.
Для регулируемого сиденья водителя и  пассажира
предусмотрена опционная  обогреваемая спинка и
подушка сиденья.  Переключатель обогрева
сиденья  расположен в передней части основания
сиденья.
Одинарное неподвижное пассажирское  сиденье
снабжено встроенным подголовником.  Сиденье
имеет  двухпозиционное напольное крепление;
переднее положение используется в фургонах  и
"комби", в зависимости от того, какая
полноразмерная задняя панель установлена,
заднее положение используется во всех  остальных
вариантах.
Сдвоенное пассажирское сиденье (в  зависимости
от спецификации автомобиля)  может быть
оснащено встроенными или  регулируемыми по
высоте подголовниками.  В автомобилях,
укомплектованных подушкой безопасности
пассажира, сиденье оснащено встроенным
набедренным и диагональным ремнем
безопасности с креплением в трех точках.
Сдвоенное пассажирское сиденье  имеет
двухпозиционное напольное  крепление.
Заднее сиденье автомобиля со сдвоенным  кузовом
типа "шасси" имеет одно неподвижное
положение, а спинка сиденья снабжена
регулируемыми подголовниками.

Все задние сиденья третьего ряда и  некоторые
сиденья второго ряда в  автомобиле "комби"
съемные.  Фиксирующие захваты сиденья
разблокируются тросом, который управляется
посредством смонтированного сзади рычага
блокировки.  Съемные сиденья снабжены
подпружиненными роликами, которые
поднимают сиденье при разблокировании
фиксирующих захватов.
Сиденье второго ряда автомобиля "комби"  имеет
раздельную спинку.  Сиденья третьего ряда
снабжены  складной спинкой, которая
фиксируется  двумя защелками.
Задние сиденья автомобиля "комби"  оснащены
встроенным набедренным и  диагональным
ремнем безопасности с  креплением в трех точках.
