Ford Transit (2001 год). Руководство - часть 28

501-09-8

Зеркала заднего вида 501-09-8



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







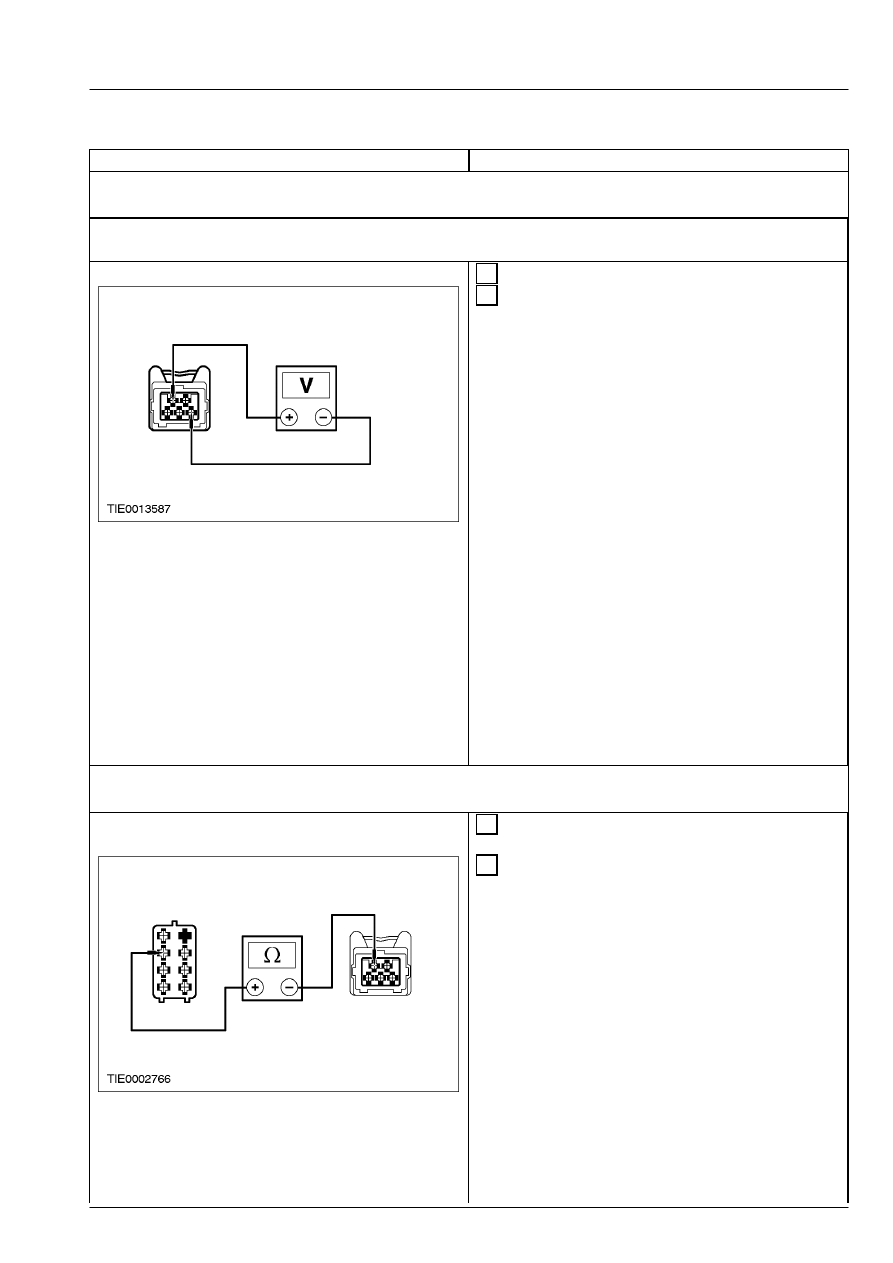

 2  Измерьте напряжение между штырем 5 C2011

левого наружного зеркала, электрической  цепи
32-AD8 (белой/коричневой), и штырем 1
электрической цепи 33-AD6 (желтой) со
стороны  электропроводки.

    -   Задействуйте переключатель управления

наружного зеркала в положениях UP и DOWN.



• Напряжение превышает 10 В, когда
переключатель управления наружного  зеркала
перемещается в положение UP, и  полярность
изменяется на противоположную  при
перемещении в положение DOWN?



→

→

→

→ Да



УСТАНОВИТЕ новое левое наружное
зеркало.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет





Перейдите к C2



C2: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 32-AD8  (БЕЛУЮ/КОРИЧНЕВУЮ) НА
РАЗМЫКАНИЕ







 1  Отсоедините Переключатель управления

наружного  зеркала - C2010.







 2  Измерьте сопротивление между штырем 7

C2010 переключателя управления наружного
зеркала, электрической цепи 32-AD8
(белой/коричневой) со стороны
электропроводки, и штырем 5 C2011 левого
наружного зеркала, электрической цепи 32-AD8
(белой/коричневой) со стороны
электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к C3





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
32-AD8 (белую/коричневую).  ПРОВЕРЬТЕ,
правильно ли  действует система.

501-09-9

Зеркала заднего вида 501-09-9



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

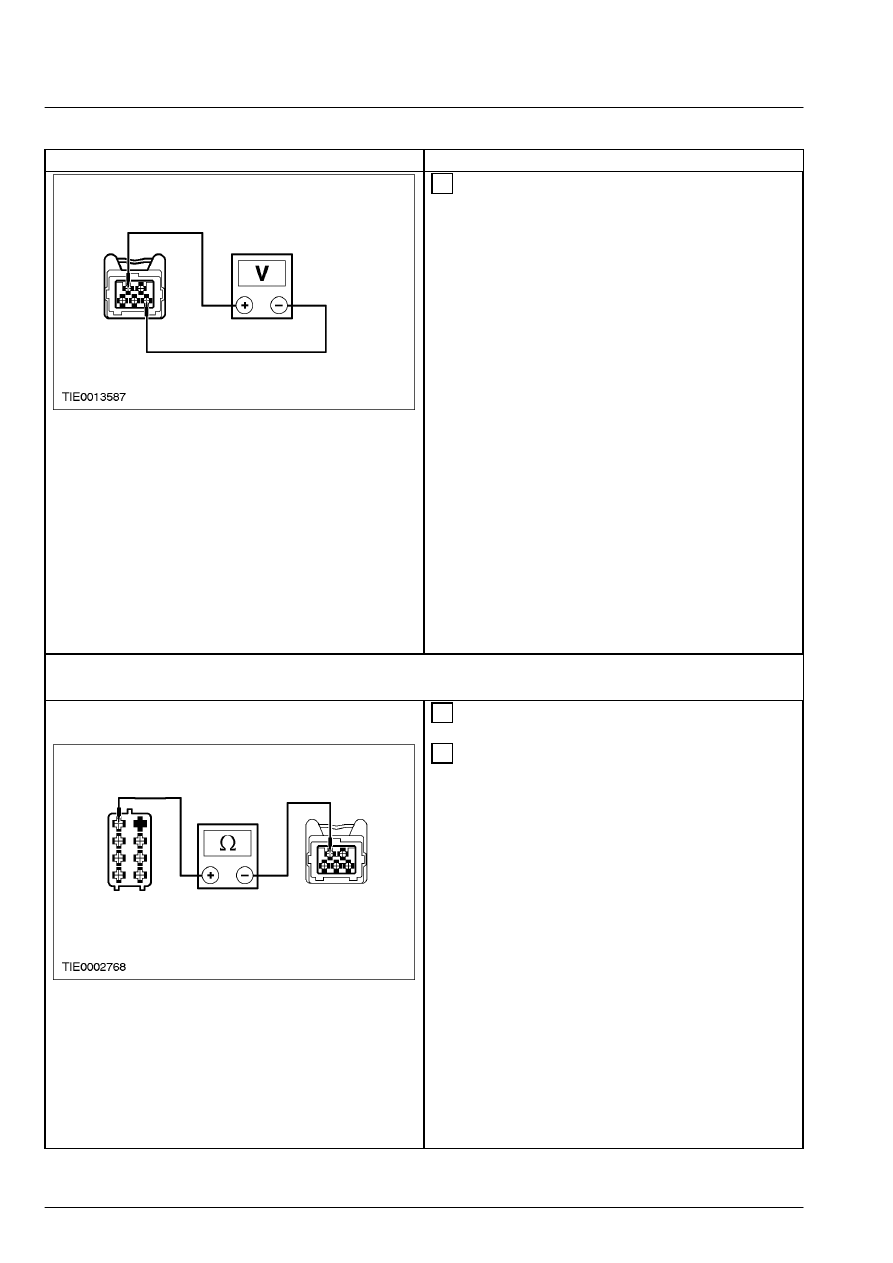

C3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 33-AD6  (ЖЕЛТУЮ) НА РАЗМЫКАНИЕ









 1  Измерьте сопротивление между штырем 3

C2010 переключателя управления наружного
зеркала, электрической цепи 33-AD2
(желтой/красной) со стороны  электропроводки,
и штырем 1 C2011 левого  наружного зеркала,
электрической цепи 33-AD6  (желтой) со
стороны электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новое левое наружное
зеркало.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
33-AD6 (желтую).  ПРОВЕРЬТЕ, правильно
ли действует  система.

C4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ  ПЕРЕМЕЩЕНИЯ ВПРАВО/ВЛЕВО ЛЕВОГО
НАРУЖНОГО  ЗЕРКАЛА



ПРИМЕЧАНИЕ: Нумерация электрических цепей и цвета  электропроводки изменяются в точке
паянного соединения S209





 1  Отсоедините Левое наружное зеркало - C2011.







 2  Измерьте напряжение между штырем 4 C2011

левого наружного зеркала, электрической  цепи
32-AD7 (белой/красной), и штырем 1
электрической цепи 33-AD6 (желтой) со
стороны  электропроводки.

    -   ЗАДЕЙСТВУЙТЕ переключатель управления

наружного зеркала в положениях LEFT и
RIGHT.



• Напряжение превышает 10 В, когда
переключатель управления наружного  зеркала
перемещается в положение LEFT, и  полярность
изменяется на противоположную  при
перемещении в положение RIGHT?



→

→

→

→ Да



УСТАНОВИТЕ новое левое наружное
зеркало.  ПРОВЕРЬТЕ, правильно ли
действует  система.

501-09-10

Зеркала заднего вида 501-09-10



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Нет





Перейдите к C5



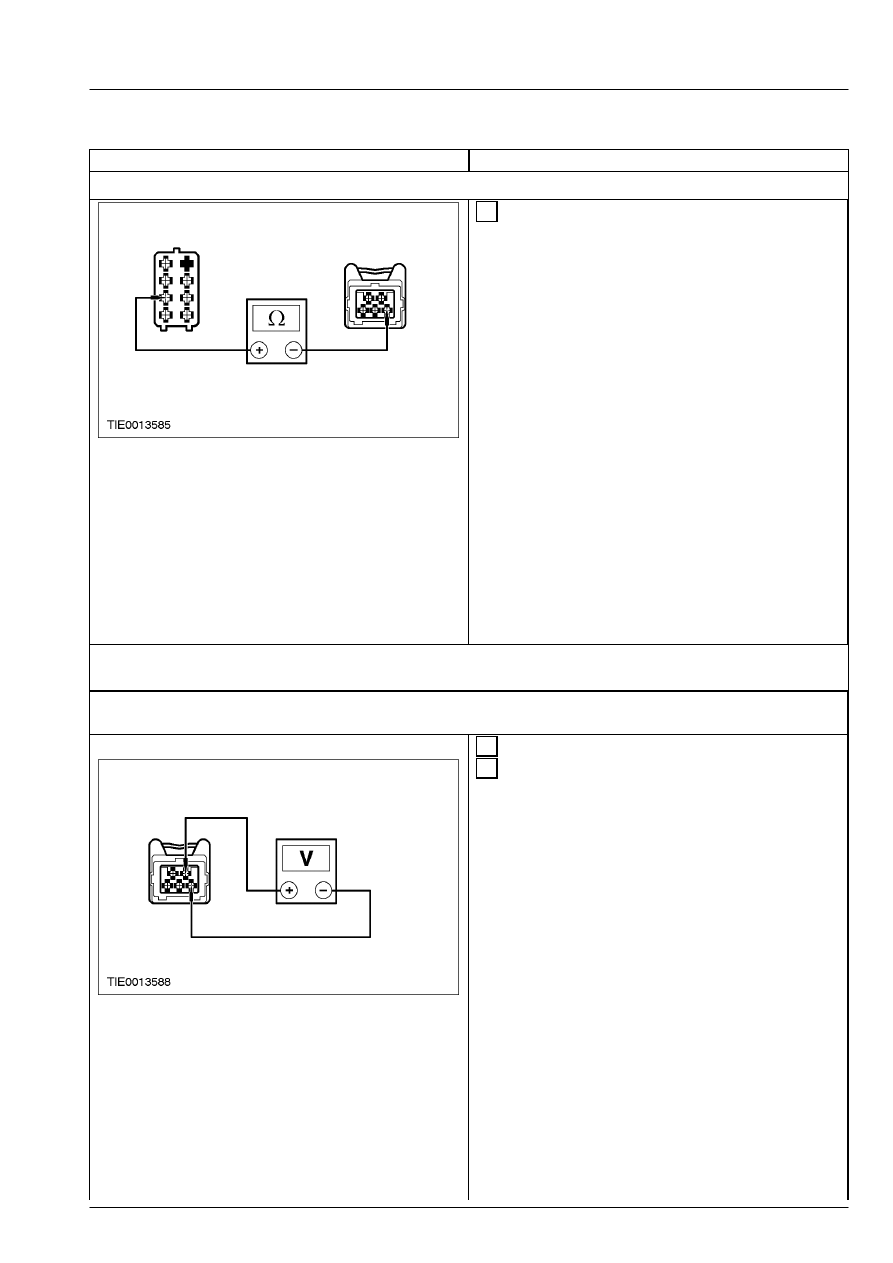

C5: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 32-AD7  (БЕЛУЮ/КРАСНУЮ) НА РАЗМЫКАНИЕ







 1  Отсоедините Переключатель управления

наружного  зеркала - C2010.







 2  Измерьте сопротивление между штырем 1

C2010 переключателя управления наружного
зеркала, электрической цепи 32-AD7
(белой/красной) со стороны электропроводки,  и
штырем 4 C2011 левого наружного зеркала,
электрической цепи 32-AD7 (белой/красной) со
стороны электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к C6





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
32-AD7 (белую/красную).  ПРОВЕРЬТЕ,
правильно ли  действует система.

C6: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 33-AD6  (ЖЕЛТУЮ) НА РАЗМЫКАНИЕ









 1  Измерьте сопротивление между штырем 3

C2010 переключателя управления наружного
зеркала, электрической цепи 33-AD2
(желтой/красной) со стороны  электропроводки,
и штырем 1 C2011 левого  наружного зеркала,
электрической цепи 33-AD6  (желтой) со
стороны электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



УСТАНОВИТЕ новое левое наружное
зеркало.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
33-AD6 (желтую).  ПРОВЕРЬТЕ, правильно
ли действует  система.

501-09-11

Зеркала заднего вида 501-09-11



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

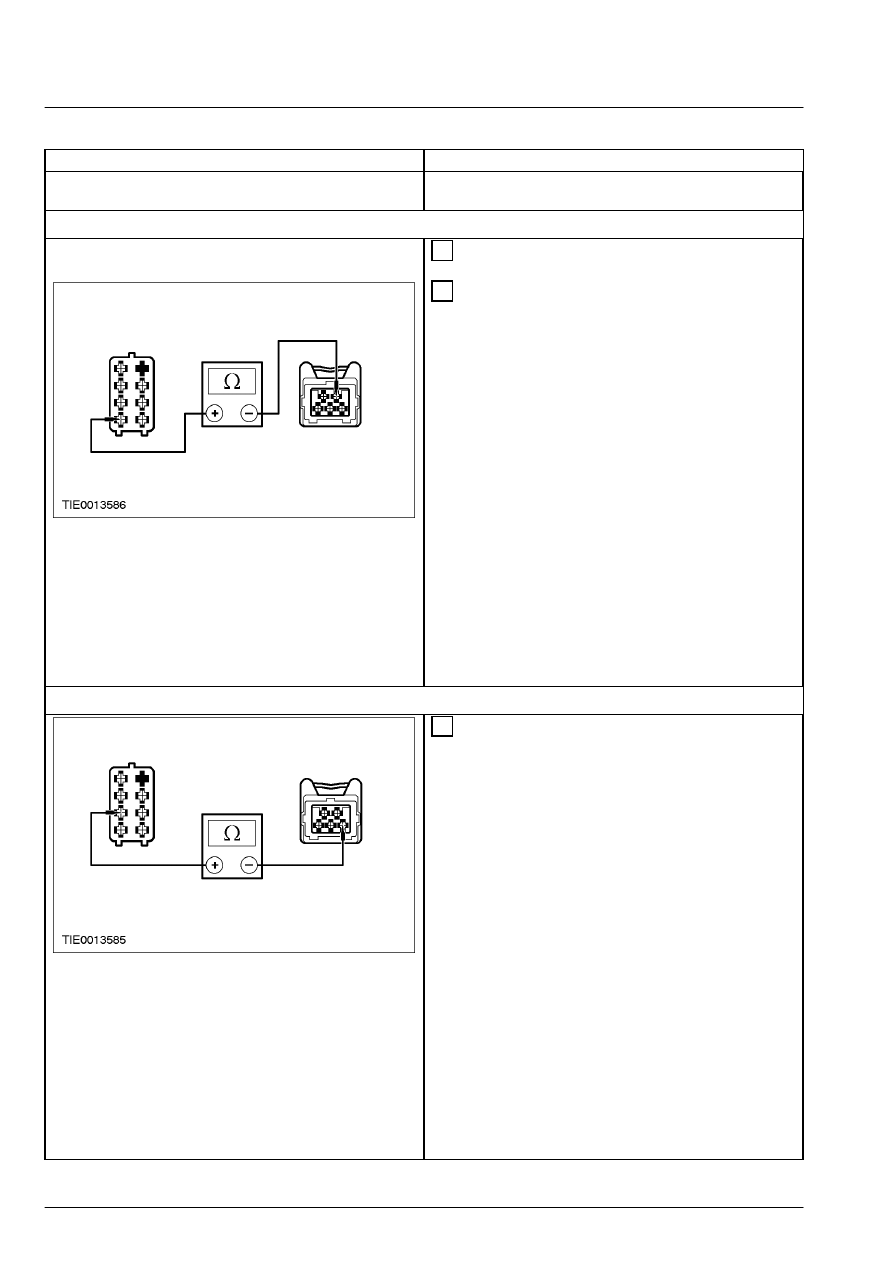

C7: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ  ПЕРЕМЕЩЕНИЯ ВВЕРХ/ВНИЗ ПРАВОГО
НАРУЖНОГО  ЗЕРКАЛА



ПРИМЕЧАНИЕ: Нумерация электрических цепей и цвета  электропроводки изменяются в точке
паянного соединения S209.





 1  Отсоедините Правое наружное зеркало - C2012.







 2  Измерьте напряжение между штырем 5 C2012

правого наружного зеркала, электрической  цепи
32-AD11 (белой/фиолетовой), и штырем 1
электрической цепи 33-AD9 (желтой/зеленой) со
стороны электропроводки.

    -   ЗАДЕЙСТВУЙТЕ переключатель управления

наружного зеркала в положениях UP и DOWN.



• Напряжение превышает 10 В, когда
переключатель управления наружного  зеркала
перемещается в положение UP, и  полярность
изменяется на противоположную  при
перемещении в положение DOWN?



→

→

→

→ Да



УСТАНОВИТЕ новое правое наружное
зеркало.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет





Перейдите к C8



C8: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 32-AD11  (БЕЛУЮ/ФИОЛЕТОВУЮ) НА
РАЗМЫКАНИЕ







 1  Отсоедините Переключатель управления

наружного  зеркала - C2010.







 2  Измерьте сопротивление между штырем 5

C2010 переключателя управления наружного
зеркала, электрической цепи 32-AD11
(белой/фиолетовой) со стороны
электропроводки, и штырем 5 C2012 правого
наружного зеркала, электрической цепи 32-
AD11  (белой/фиолетовой) со стороны
электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к C9





→

→

→

→ Нет
