Наружная отделка 501-08-2



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Молдинг задней боковой панели кузова



Снятие



1.  Снимите облицовку заднего бампера.    За

дополнительной информацией обратитесь к
Разделу 501-19.

 2.  Отсоедините молдинг задней боковой

панели кузова от внутренней стороны
стойки  двери.









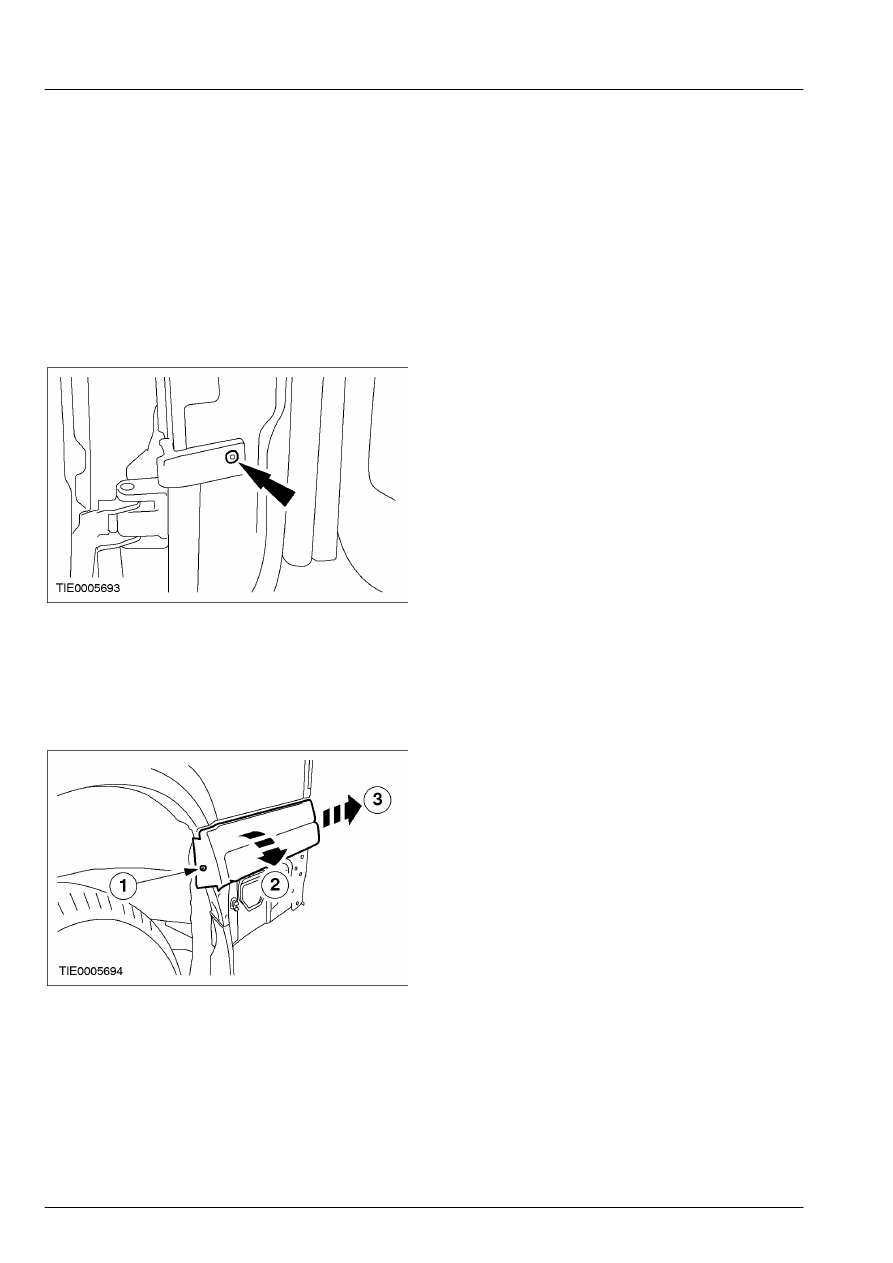

3.  Снимите молдинг задней боковой панели

кузова.

       1. Снимите заклепку.
       2. Отсоедините два зажима.
       3. Сдвиньте молдинг назад.







Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.

501-09-1

Зеркала заднего вида 501-09-1



РАЗДЕЛ 501-09 Зеркала заднего вида

МОДЕЛЬ АВТОМОБИЛЯ: 2001.75 Transit

ТЕМА

СТР.

СПЕЦИФИКАЦИИ





СпециФикации ..................................................................................................................................



501-09-2

ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ





Зеркала заднего вида ........................................................................................................................



501-09-3

ДИАГНОСТИКА И ПРОВЕРКИ





Зеркала заднего вида ........................................................................................................................



501-09-4

Осмотр и проверка...........................................................................................................................

501-09-4

Pinpoint-тесты ..................................................................................................................................

501-09-5

СНЯТИЕ И УСТАНОВКА





Наружное зеркало...................................................................................................... (43 364 0)



501-09-15



501-09-2

Зеркала заднего вида 501-09-2



СПЕЦИФИКАЦИИ

Спецификация моментов затяжки



Наименование



Нм



Фунт-фут



Фунт-дюйм



Болты наружного зеркала заднего  вида 5

-

44



501-09-3

Зеркала заднего вида 501-09-3



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ



ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ

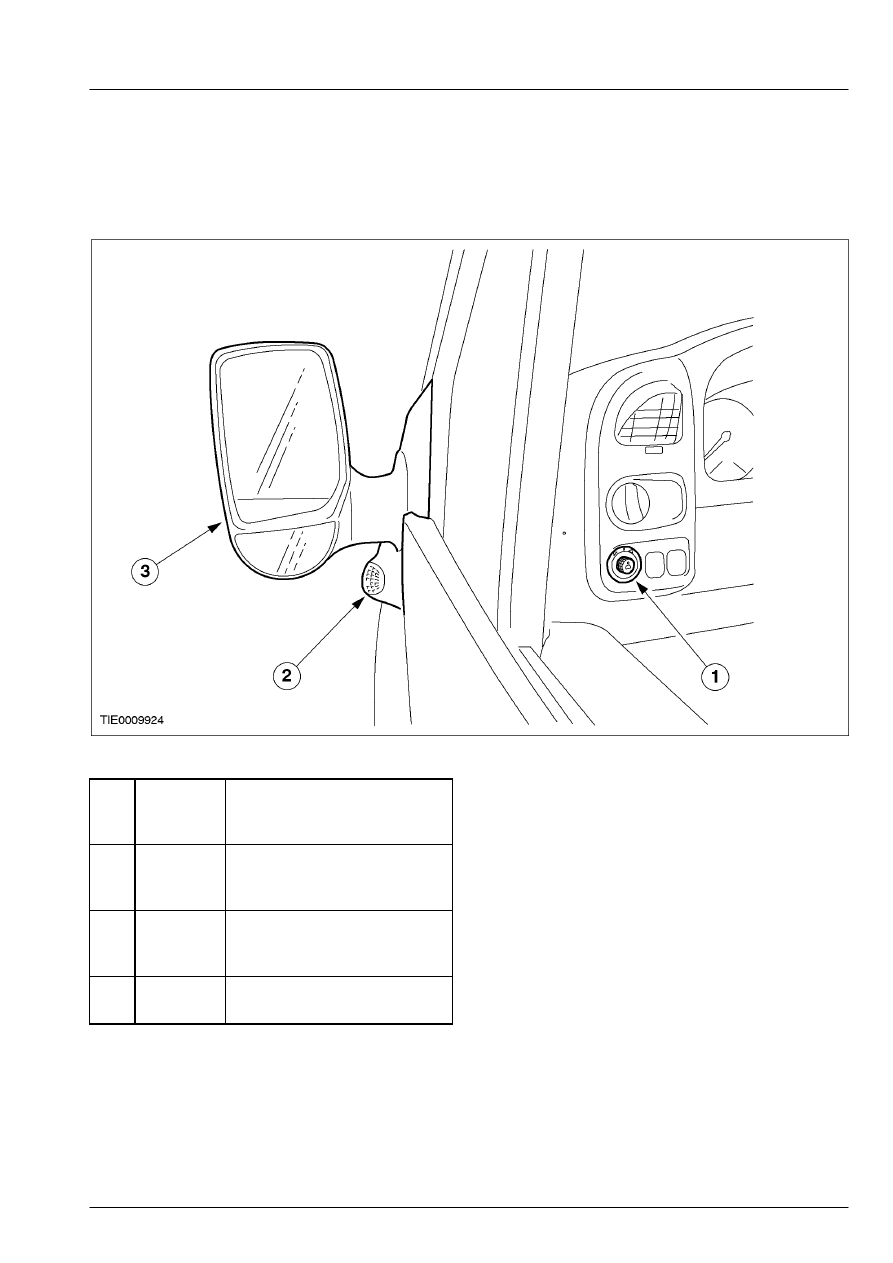

Зеркала заднего вида








Поз.



№

Запасной

Части



Наименование



1 -

Переключатель управления
наружным  зеркалом заднего
вида

2 -

Указатель поворота ``элемент
наружного  зеркала заднего
вида''

3 -

Наружное зеркало заднего
вида



Зеркала заднего вида салона  устанавливаются в
качестве стандартной  комплектации с
возможностью их снятия в тех  автомобилях,
которые укомплектованы  неостекленными
полноразмерными  перегородками кузова, задними
дверями или  задней дверью багажного отделения.
Автомобиль оснащен наружным зеркалом  заднего
вида с механической регулировкой  или

электроприводом регулировки, которое
установлено на длинных или коротких  рычагах, в
зависимости от спецификации  автомобиля, и
включает широкоугольное  зеркало в основании
корпуса зеркала.  Стекло зеркала имеет выпуклую
или  плоскую поверхность в зависимости от
требований рынка.
В зависимости от спецификации  автомобиля, в
боковой части корпуса зеркала  расположен
указатель поворота.
Стекло наружного зеркала заднего вида  с
электроприводом регулировки оснащено
внутренним нагревательным элементом,  которое
управляется переключателем и реле  обогрева
заднего стекла.  За дополнительной информацией
обратитесь к Схемам электрических  соединений.
