501-09-4

Зеркала заднего вида 501-09-4



ДИАГНОСТИКА И ПРОВЕРКИ



ДИАГНОСТИКА И ПРОВЕРКИ

Зеркала заднего вида



За информацией по соединениям и разъемам

обратитесь к Схеме ЭИектрических Соединений

501-09.

Осмотр и проверка
  1.  Проверьте жалобу клиента.
 2.  Проверьте визуально наличие очевидных

признаков механических или электрических
повреждений.

Схема визуального осмотра



Механические

факторы



Электрические

факторы





–  Наружное зеркало(а)



–  Плавкий

предохранитель(и)

  –  Реле
  –  Жгут

электропроводки

  –  Электрический

разъем(ы)

  –  Электродвигатель

привода
регулировки
зеркала

  –  Переключатель




3.  Если очевидная причина выявленной вами

или описанной клиентом проблемы
обнаружена, перед переходом к дальнейшим
действиям устраните ее (если это  возможно).

 4.  Если причина визуально не очевидна,

проверьте признак неисправности и
обратитесь к Таблице признаков
неисправности.

Состояние



Возможные Причины



Действие





• Зеркала не работают



• Переключатель управления

наружного  зеркала.

 • Электрическая цепь(и).



• ВЫПОЛНИТЕ Проверку

элементов  переключателя
управления наружного зеркала.
ОБРАТИТЕСЬ к Схемам
электрических  соединений.

 • Перейдите к Pinpoint-тесту A.



• Одно зеркало не работает



• Электрическая цепь(и).

 • Переключатель управления

наружного  зеркала.



• ВЫПОЛНИТЕ Проверку

элементов  переключателя
управления наружного зеркала.
ОБРАТИТЕСЬ к Схемам
электрических  соединений.

 • Перейдите к Pinpoint-тесту B.



• Одно зеркало работает не в

соответствии с командами
переключателя



• Переключатель управления

наружного  зеркала.

 • Электродвигатель(и) привода

регулировки наружного зеркала.

 • Электрическая цепь(и).



• ВЫПОЛНИТЕ Проверку

элементов  переключателя
управления наружного зеркала.
ОБРАТИТЕСЬ к Схемам
электрических  соединений.

 • Перейдите к Pinpoint-тесту C.



• Не устраняется обледенение

наружного  зеркала с обогревом



• Реле.

 • Переключатель обогрева заднего

стекла.

 • Электрическая цепь(и).
 • Элемент(ы) зеркала с обогревом.



• ОБРАТИТЕСЬ к разделу 501-11.



501-09-5

Зеркала заднего вида 501-09-5



ДИАГНОСТИКА И ПРОВЕРКИ

Pinpoint-тесты

ПРИМЕЧАНИЕ: Используйте цифровой
мультиметр для  всех электрических измерений.

PINPOINT-ТЕСТ A: ЗЕРКАЛА НЕ РАБОТАЮТ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

A1: ПРОВЕРЬТЕ ФУНКЦИОНИРОВАНИЕ ОСВЕЩЕНИЯ  САЛОНА







 1  ПРОВЕРЬТЕ функционирование освещения

салона.



• Лампы освещения салона работают  корректно?



→

→

→

→ Да





Перейдите к A2





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
29-LC2 (оранжевую/коричневую).
ПРОВЕРЬТЕ,  правильно ли действует
система.

A2: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ В ЭЛЕКТРИЧЕСКОЙ  ЦЕПИ ПЕРЕКЛЮЧАТЕЛЯ
УПРАВЛЕНИЯ НАРУЖНОГО  ЗЕРКАЛА 29-AD12 (ОРАНЖЕВОЙ/ЖЕЛТОЙ)







 1  Отсоедините Переключатель управления

наружного  зеркала - C2010.







 2  Измерьте напряжение между штырем 6 C2010

переключателя управления наружного  зеркала,
электрической цепи 29-AD12
(оранжевой/желтой), со стороны
электропроводки, и "массой".



• Напряжение превышает 10 В?



→

→

→

→ Да





Перейдите к A3





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
29-AD12 (оранжевую/желтую).
ПРОВЕРЬТЕ, правильно ли  действует
система.

501-09-6

Зеркала заднего вида 501-09-6



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

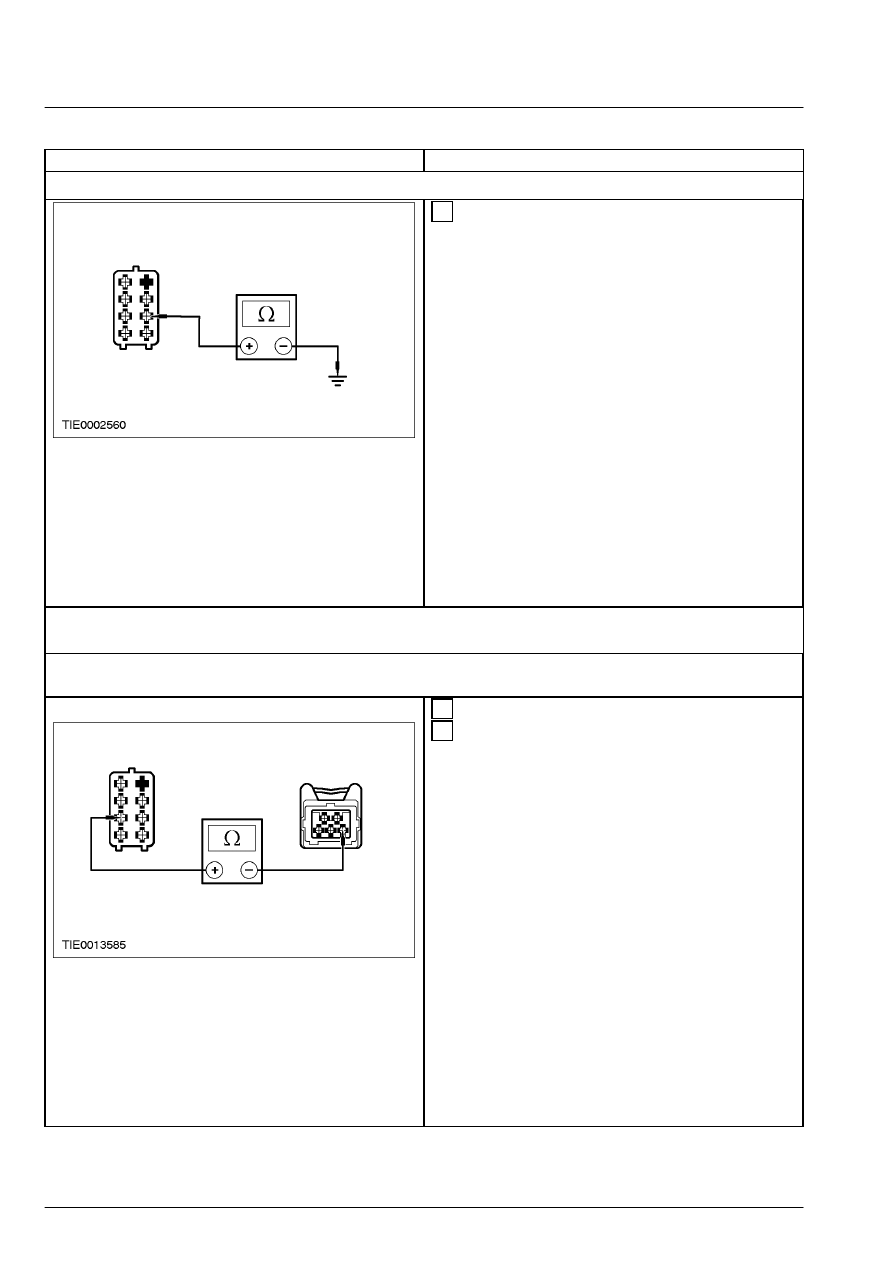

A3: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 31-AD12  (ЧЕРНУЮ) НА РАЗМЫКАНИЕ









 1  Измерьте сопротивление между штырем 4

C2010 переключателя управления наружного
зеркала, электрической цепи 31-AD12 (черной),
со  стороны электропроводки, и "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к A4





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-AD12 (черную).  ПРОВЕРЬТЕ, правильно
ли действует  система.

A4: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 33-AD2  (ЖЕЛТУЮ/КРАСНУЮ) НА
РАЗМЫКАНИЕ



ПРИМЕЧАНИЕ: Нумерация электрических цепей и цвета  электропроводки изменяются в точке
паянного соединения S209





 1  Отсоедините Левое наружное зеркало - C2011.







 2  Измерьте сопротивление между штырем 3

C2010 переключателя управления наружного
зеркала, электрической цепи 33-AD2
(желтой/красной) со стороны  электропроводки,
и штырем 1 C2011 левого  наружного зеркала,
электрической цепи 33-AD6  (желтой), со
стороны электропроводки.



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



ПРОВЕРЬТЕ желобу клиента.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
33-AD2 (желтую/красную).  ПРОВЕРЬТЕ,
правильно ли  действует система.



501-09-7

Зеркала заднего вида 501-09-7



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

PINPOINT-ТЕСТ B: НЕ РАБОТАЕТ ОДНО ЗЕРКАЛО





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

B1: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ 33-AD9  (ЖЕЛТУЮ/ЗЕЛЕНУЮ) И 33-AD6
(ЖЕЛТУЮ) НА  РАЗМЫКАНИЕ



ПРИМЕЧАНИЕ: Нумерация электрических цепей и цвета  электропроводки изменяются в точке
паянного соединения S209.





 1  Отсоедините Неработающее наружное зеркало.







 2  Измерьте напряжение между штырем 5 C2011

неработающего наружного зеркала,
электрической цепи 32-AD8 (белой/коричневой)
и  штырем 1 электрической цепи 33-AD6
(желтой) со  стороны электропроводки (левое
наружное  зеркало) или штырем 5 C2012
электрической цепи  32-AD11
(белой/фиолетовой) и штырем 1  электрической
цепи 33-AD9 (желтой/зеленой) со  стороны
электропроводки (правое наружное  зеркало).

    -   Задействуйте переключатель управления

наружного зеркала в положении DOWN



• Напряжение превышает 10 В?



→

→

→

→ Да



УСТАНОВИТЕ новое наружное зеркало.
ПРОВЕРЬТЕ, правильно ли действует
система.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
33-AD9  (желтую/зеленую) или
электрическую цепь 33-AD6 (желтую).
ПРОВЕРЬТЕ, правильно ли действует
система.



PINPOINT-ТЕСТ C: ОДНО ЗЕРКАЛО РАБОТАЕТ НЕ В  СООТВЕТСТВИИ С КОМАНДАМИ
ПЕРЕКЛЮЧАТЕЛЯ





СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ

ПРИМЕЧАНИЕ: Если не работает функция перемещения  вверх/вниз левого наружного зеркала,
ПЕРЕЙДИТЕ к C1.  Если не работает функция перемещения  влево/вправо левого наружного зеркала,
ПЕРЕЙДИТЕ к C4.  Если не работает функция перемещения  вверх/вниз правого наружного зеркала,
ПЕРЕЙДИТЕ к C7.  Если не работает функция перемещения  влево/вправо правого наружного зеркала,
ПЕРЕЙДИТЕ к C10.

C1: ПРОВЕРЬТЕ ЭЛЕКТРИЧЕСКУЮ ЦЕПЬ  ПЕРЕМЕЩЕНИЯ ВВЕРХ/ВНИЗ ЛЕВОГО
НАРУЖНОГО  ЗЕРКАЛА



ПРИМЕЧАНИЕ: Нумерация электрических цепей и цвет  электропроводки изменяются в точке
паянного соединения S209.





 1  Отсоедините Левое наружное зеркало - C2011.
