Ford Transit (2001 год). Руководство - часть 32

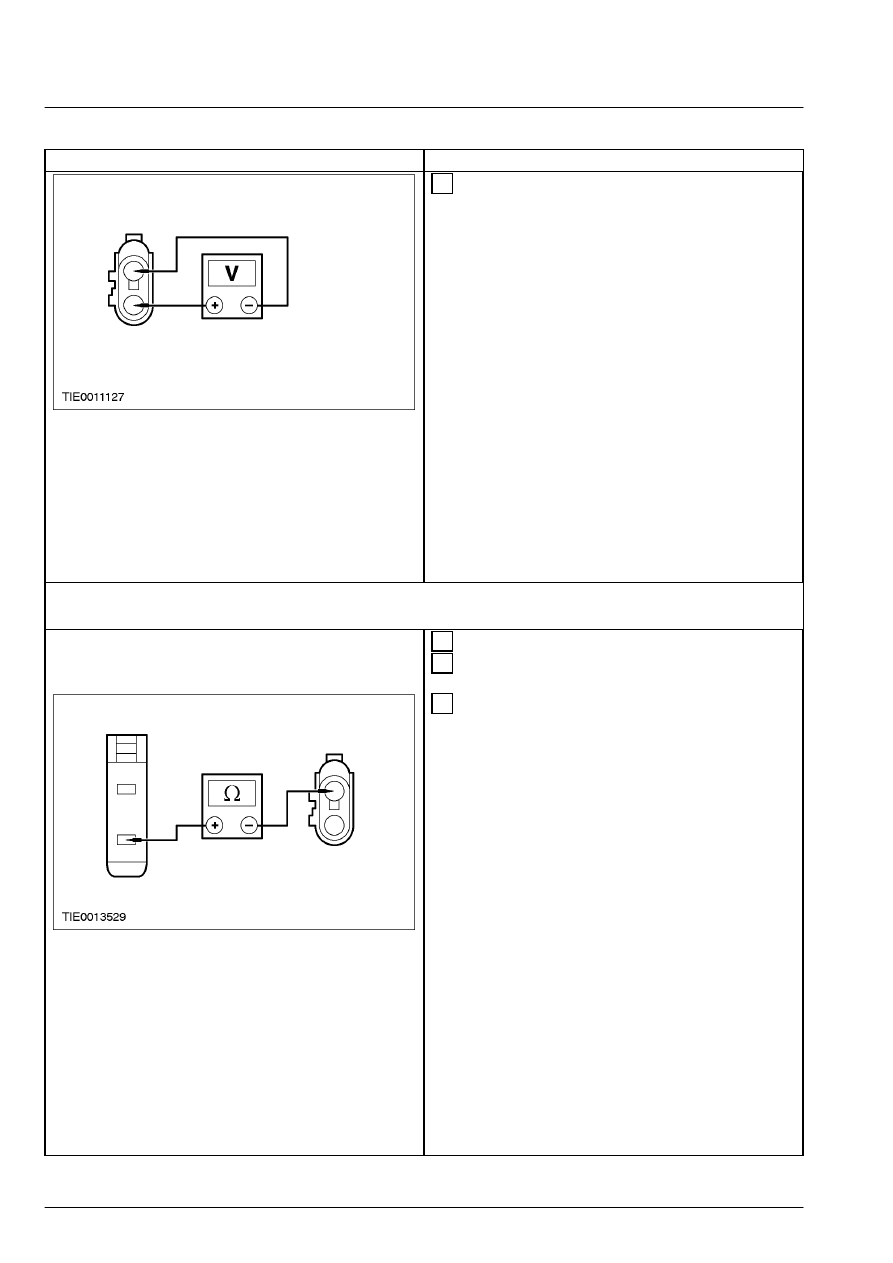

501-10-8

Сиденье 501-10-8



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



ОТРЕМОНТИРУЙТЕ электрическую цепь
15-HC15 (зеленую/желтую) или
электрическую цепь  15-HC18
(зеленую/черную).  ПРОВЕРЬТЕ, правильно
ли  действует система.

B3: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ  ЭЛЕКТРИЧЕСКОЙ ЦЕПИ ЗАЗЕМЛЕНИЯ







 1  Введите положение OFF.





 2  Подсоедините Неработающий переключатель

обогрева  сиденья - C320 (C321).





 3  Отсоедините Неработающий коврик отопителя

спинки  сиденья - C365 (C335).







 4  Измерьте сопротивление между штырем 2  C365

неработающего коврика отопителя спинки
сиденья, электрической цепи 31-HC16A
(черной) со  стороны водителя (штырем 2 C335,
электрической  цепи 31-HC19A [черной] со
стороны пассажира) со  стороны
электропроводки, и "массой".



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к B4





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
31-HC16A (черную)/31-HC16 (черную) или
31-HC19A.  ПРОВЕРЬТЕ, правильно ли
действует  система.

B4: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА НЕРАБОТАЮЩЕЙ  СПИНКЕ СИДЕНЬЯ С ОБОГРЕВОМ







 1  Ведите положение START.





 2  Ведите положение ON.







 3  Задействуйте переключатель  неработающего

сиденья с обогревом.

    -   Измерьте напряжение между штырем 1 C365

жгута электропроводки неработающего
коврика отопителя спинки сиденья,
электрической цепи 15S-HC16
(зеленой/коричневой) со стороны водителя
(штырем 1 C335 электрической цепи 15S-HC19
[зеленой/оранжевой] со стороны пассажира) и
штырем 2 электрической цепи 31-HC16A
(черной) со  стороны водителя (штырем 2
электрической  цепи 31-HC19A [черной] со
стороны пассажира).



• Напряжение превышает 10 В?

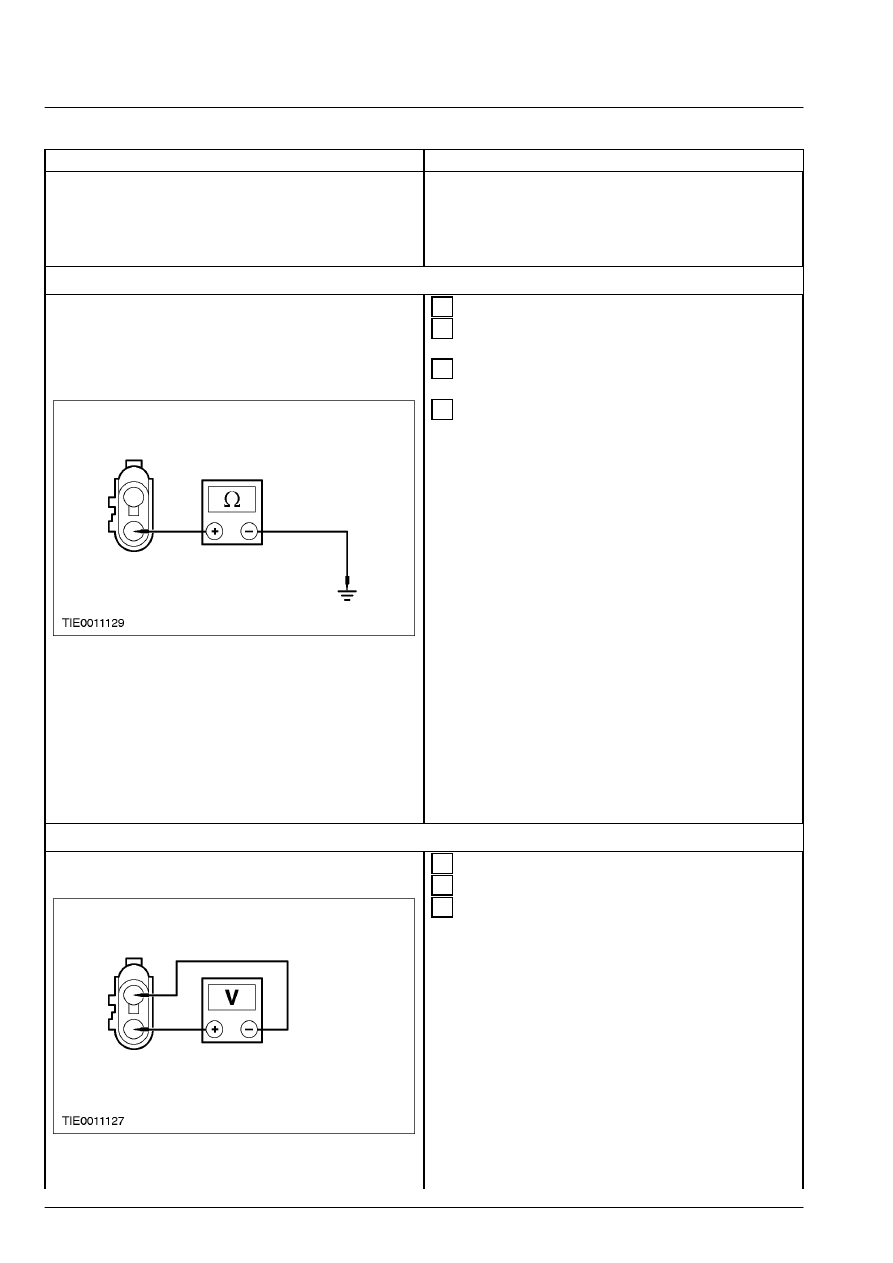

501-10-9

Сиденье 501-10-9



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ



→

→

→

→ Да



УСТАНОВИТЕ новый коврик отопителя
спинки сиденья.  ПРОВЕРЬТЕ, правильно ли
действует  система.



→

→

→

→ Нет





Перейдите к B5



B5: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ ЖГУТА  ЭЛЕКТРОПРОВОДКИ
НЕРАБОТАЮЩЕЙ СПИНКИ  СИДЕНЬЯ







 1  Введите положение OFF.





 2  Отсоедините Неработающий коврик отопителя

подушки сиденья - C364 (C334).







 3  Измерьте сопротивление между штырем 2  C364

жгута электропроводки неработающего  коврика
отопителя подушки сиденья,  электрической
цепи 15S-HC16  (зеленой/коричневой) со
стороны водителя  (штырем 2 C334
электрической цепи 15S-HC19
[зеленой/оранжевой] со стороны пассажира) и
штырем 1 C365 жгута электропроводки
неработающего коврика отопителя спинки
сиденья, электрической цепи 15S-HC16
(зеленой/коричневой) со стороны водителя
(штырем 1 C335 электрической цепи 15S-HC19
(зеленой/оранжевой] со стороны  пассажира).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да





Перейдите к B6





→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
15S-HC16 (зеленую/коричневую) или 15-
HC19 (зеленую/оранжевую).  ПРОВЕРЬТЕ,
правильно  ли действует система.

B6: ПРОВЕРЬТЕ НАПРЯЖЕНИЕ НА НЕРАБОТАЮЩЕЙ  ПОДУШКЕ СИДЕНЬЯ С
ОБОГРЕВОМ







 1  Подсоедините Неработающий коврик отопителя

спинки  сиденья - C365 (C335).





 2  Ведите положение START.





 3  Ведите положение ON.

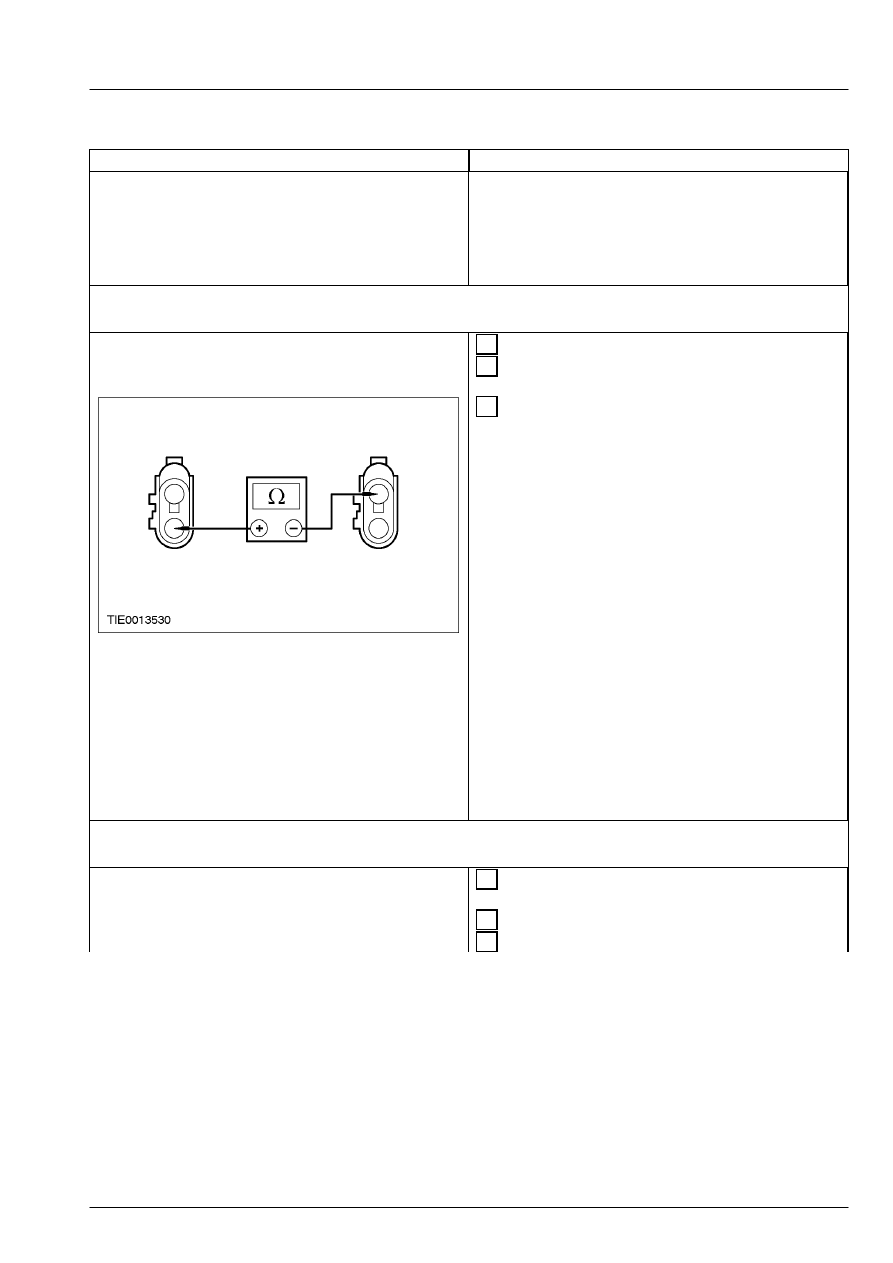

501-10-10

Сиденье 501-10-10



ДИАГНОСТИКА И ПРОВЕРКИ (ПОДОЛЖЕНИЕ)

СОСТОЯНИЯ



ПОДРОБНОСТИ/РЕЗУЛЬТАТЫ/ДЕЙСТВИЯ







 4  Задействуйте переключатель  неработающего

сиденья с обогревом.

    -   Измерьте напряжение между штырем 1 C364

жгута электропроводки неработающего
коврика отопителя подушки сиденья,
электрической цепи 15S-HC17A
(зеленой/красной)  со стороны водителя
(штырем 1 C334  электрической цепи 15S-
HC20A [зеленой/белой] со  стороны
пассажира) и штырем 2 электрической  цепи
15S-HC16 (зеленой/коричневой) со стороны
водителя (штырем 2 C334 электрической цепи
15S-HC19 [зеленой/оранжевой] со стороны
пассажира).



• Напряжение превышает 10 В?



→

→

→

→ Да



УСТАНОВИТЕ новый коврик отопителя
подушки сиденья.  ПРОВЕРЬТЕ, правильно
ли действует  система.



→

→

→

→ Нет





Перейдите к B7



B7: ПРОВЕРЬТЕ ЭЛЕКТРОПРОВОДНОСТЬ ЖГУТА  НЕРАБОТАЮЩЕГО ОТОПИТЕЛЯ
ПОДУШКИ  СИДЕНЬЯ







 1  Введите положение OFF.





 2  Отсоедините Неработающий переключатель

обогрева  сиденья - C320 (C321).







 3  Измерьте сопротивление между штырем 2  C320

жгута электропроводки неработающего
переключателя обогрева сиденья,
электрической цепи 15S-HC17
(зеленой/красной)  со стороны водителя
(штырем 2 C321  электрической цепи 15S-HC20
[зеленой/белой] со  стороны пассажира) и
штырем 1 C364 жгута  электропроводки
неработающего коврика  отопителя подушки
сиденья, электрической  цепи 15S-HC17A
(зеленой/красной) со стороны  водителя
(штырем 1 C334 электрической цепи  15S-
HC20A [зеленой/белой] со стороны  пассажира).



• Сопротивление составляет менее 5 Ом?



→

→

→

→ Да



ПРОВЕРЬТЕ жалобу клиента.



→

→

→

→ Нет



ОТРЕМОНТИРУЙТЕ электрическую цепь
15S-HC17 (зеленую/красную)/15S-HC17A
(зеленую/красную) или 15S-HC20
(зеленую/белую)/15-HC20A (зеленую/белую).
ПРОВЕРЬТЕ, правильно ли  действует
система.



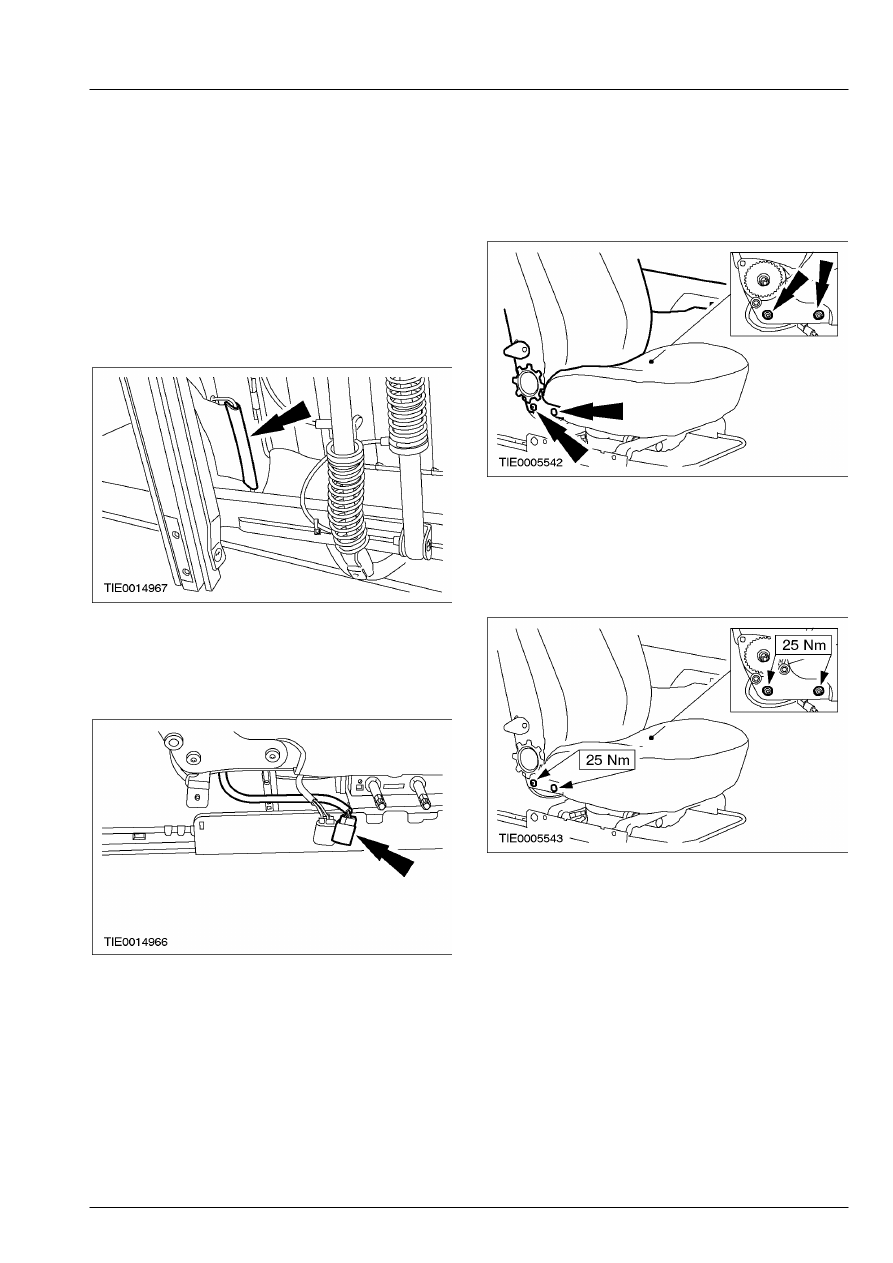

501-10-11

Сиденье 501-10-11



СНЯТИЕ И УСТАНОВКА



СНЯТИЕ И УСТАНОВКА

Спинка переднего сиденья



Снятие



1.  Снимите переднее сиденье.

За

дополнительной информацией обратитесь к
главе Регулируемое переднее сиденье
имеющейся в этом разделе.



 2.  Отсоедините крепежные полосы чехла

подушки от направляющей сиденья.









3.  Отсоедините электрический разъем

коврика отопителя спинки сиденья от
направляющей сиденья (если
предусмотрен).









4.  Снимите спинку переднего сиденья.







Установка



1.  При установке повторите процедуру  снятия

в обратной последовательности.
