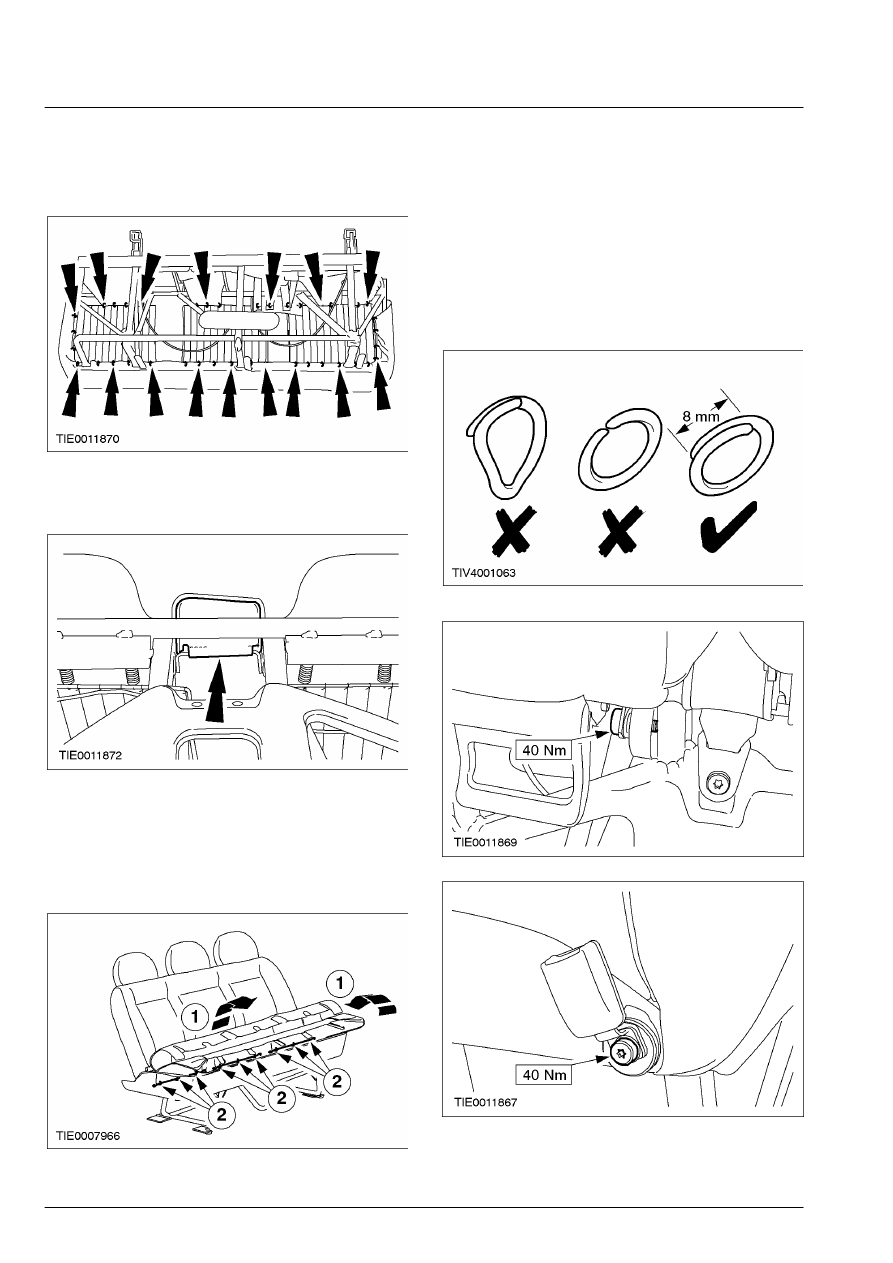

501-10-24

Сиденье 501-10-24



РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)



6.  Отсоедините чехол подушки от основания

сиденья.

        •  Перережьте изогнутые кольца.









7.  Отсоедините чехол подушки.

        •  Отсоедините крепежную полосу.









8.  Снимите чехол подушки.

       1. Скатайте чехол подушки в направлении

центра для получения доступа к изогнутым
кольцам складки.

       2. Перережьте изогнутые кольца.









9.  Снимите подушку сиденья.

Сборка

1. ПРИМЕЧАНИЕ: Используйте плоскогубцы

для изогнутых  колец, чтобы замкнуть
изогнутые кольца.  Не используйте никакие
другие инструменты.  Требуется, чтобы
изогнутые  кольца были замкнуты внахлест, как
показано  на рисунке.

    При сборке повторите процедуру  разборки в

обратной последовательности.











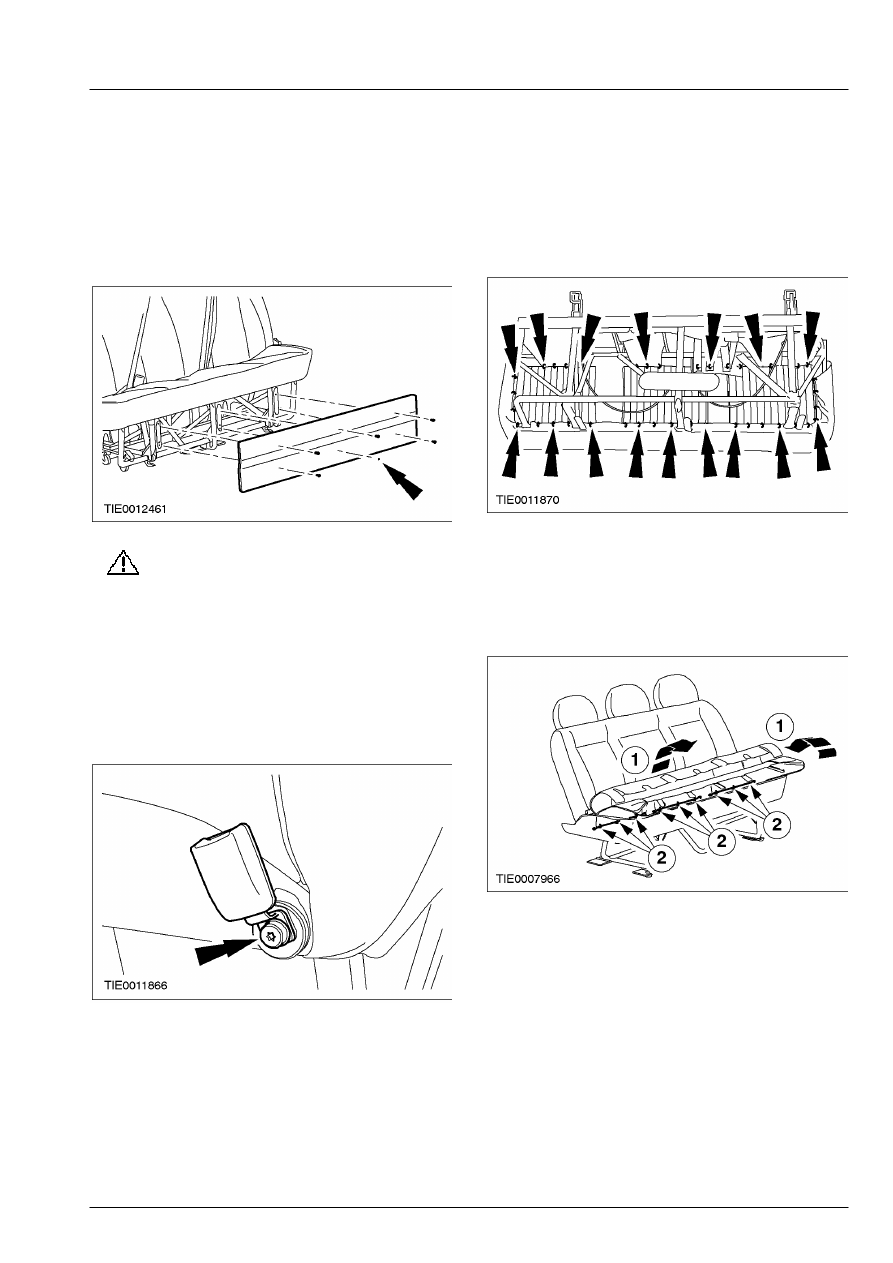

501-10-25

Сиденье 501-10-25



РАЗБОРКА И СБОРКА



Подушка тройного сиденья второго ряда



Разборка



1.  Снимите переднюю панель отделки  сиденья

(если установлена).







2.

ПРЕДОСТЕРЕЖЕНИЕ: Болт,

удерживающий замок ремня
безопасности, зафиксирован бумажной
шайбой.  Требуется, чтобы болт,
дистанционный элемент и бумажная
шайба  постоянно оставались на замке
ремня  безопасности при отсоединении
или снятии  замка ремня безопасности.

    Снимите замок наружного ремня

безопасности.









3.  Снимите заднюю панель отделки сиденья

(если установлена).

 4.  Отсоедините чехол подушки от основания

сиденья.

        •  Перережьте изогнутые кольца.









5.  Снимите чехол подушки.

       1. Скатайте чехол в направлении центра  для

получения доступа к изогнутым кольцам
складки.

       2. Перережьте изогнутые кольца.









6.  Снимите подушку сиденья.

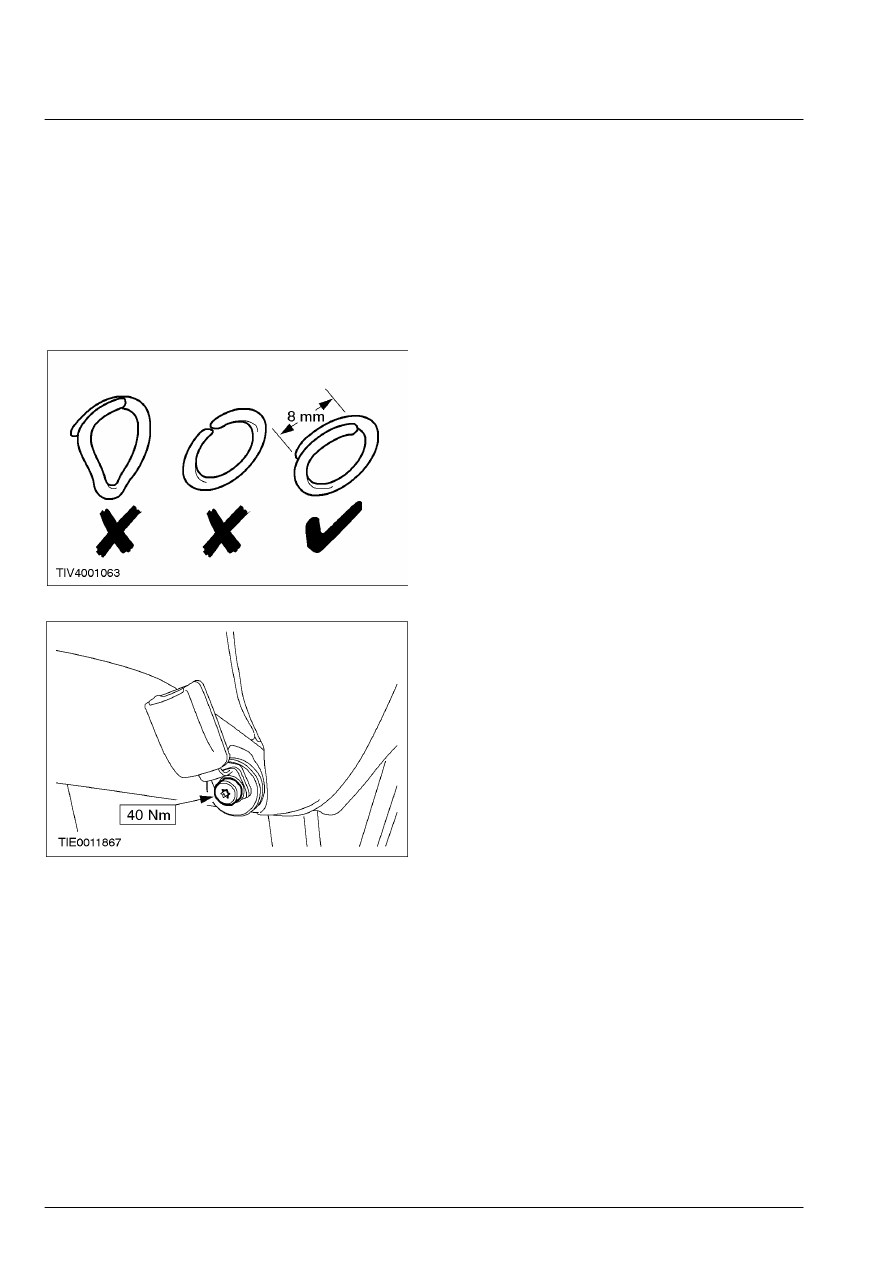

501-10-26

Сиденье 501-10-26



РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)

Сборка

1. ПРИМЕЧАНИЕ: Используйте плоскогубцы

для изогнутых  колец, чтобы замкнуть
изогнутые кольца.  Не используйте никакие
другие инструменты.  Требуется, чтобы
изогнутые  кольца были замкнуты внахлест, как
показано  на рисунке.

    При сборке повторите процедуру  разборки в

обратной последовательности.









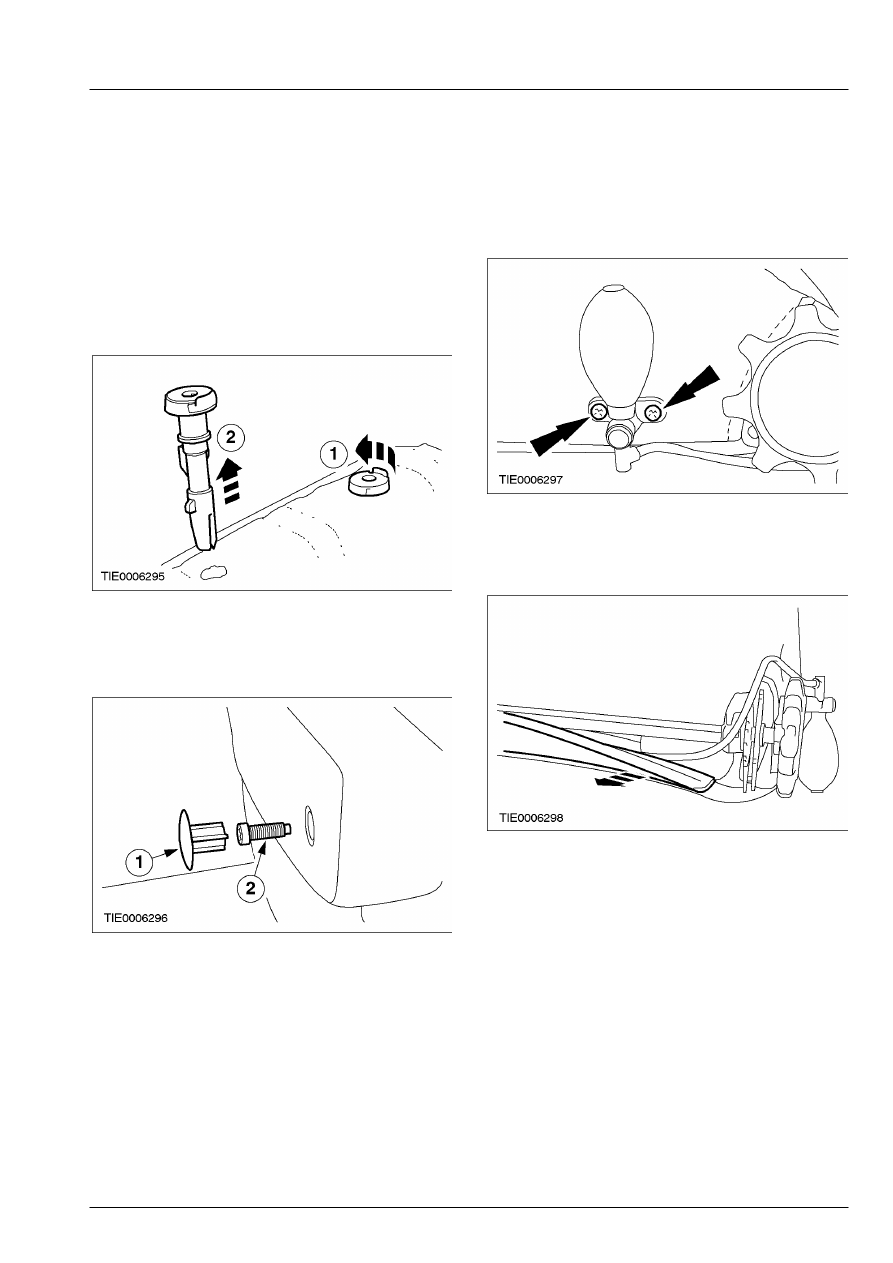

501-10-27

Сиденье 501-10-27



РАЗБОРКА И СБОРКА



Спинка переднего сиденья (40 106 0)



Разборка



1.  Снимите подголовник.

 2.  Снимите направляющие подголовника.
       1. Поверните направляющие на одну  четверть

оборота против часовой  стрелки.

       2. Снимите направляющие.









3.  Снимите подлокотник.

       1. Снимите крышку болта.
       2. Выверните болт.









4.  Отсоедините насос поясничной опоры от

спинки сиденья (если установлен).









5.  Отсоедините чехол спинки сиденья от

основания сиденья.

        •  Отсоедините крепежную полосу.
