Ford Transit (2001 год). Руководство - часть 38

501-10-32

Сиденье 501-10-32



РАЗБОРКА И СБОРКА



Спинка тройного сиденья второго ряда



Разборка



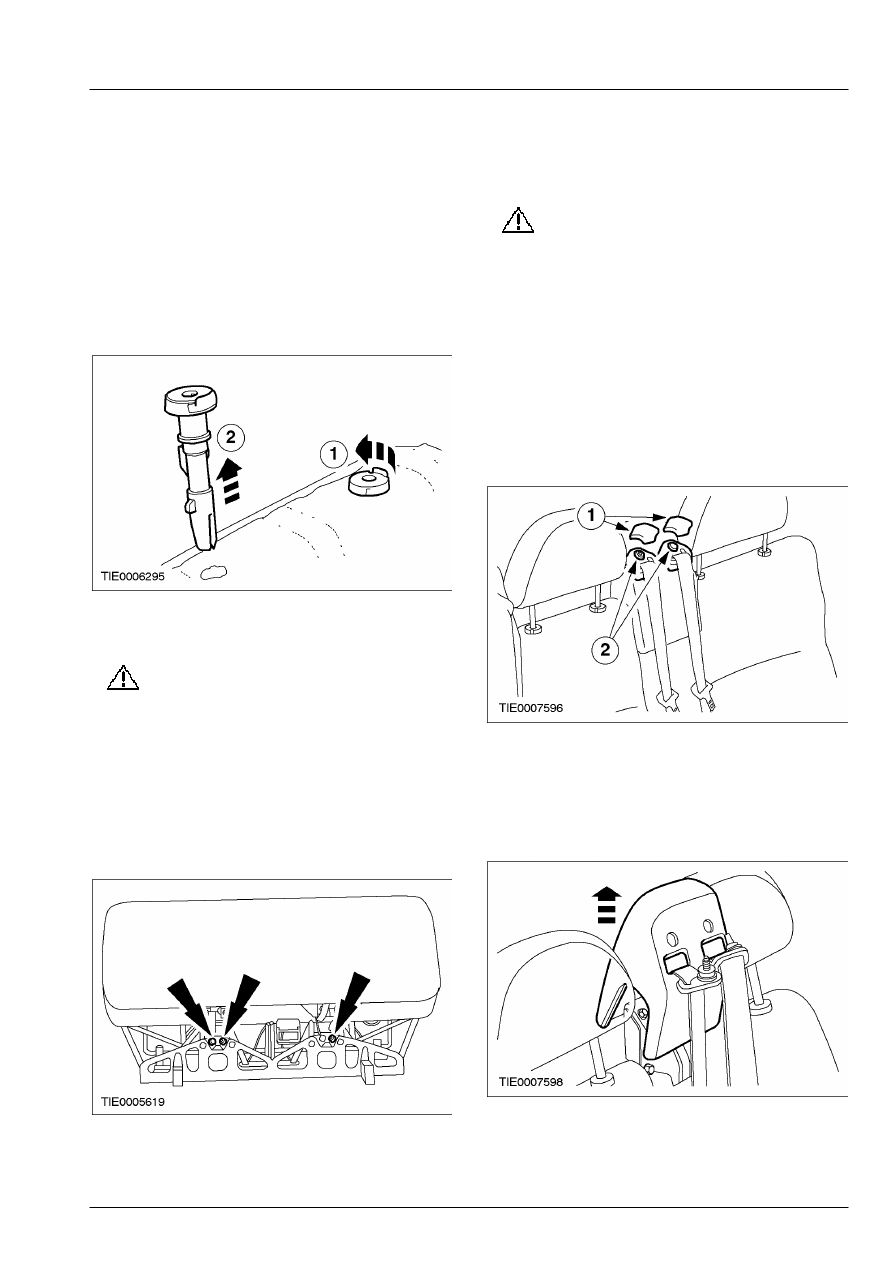

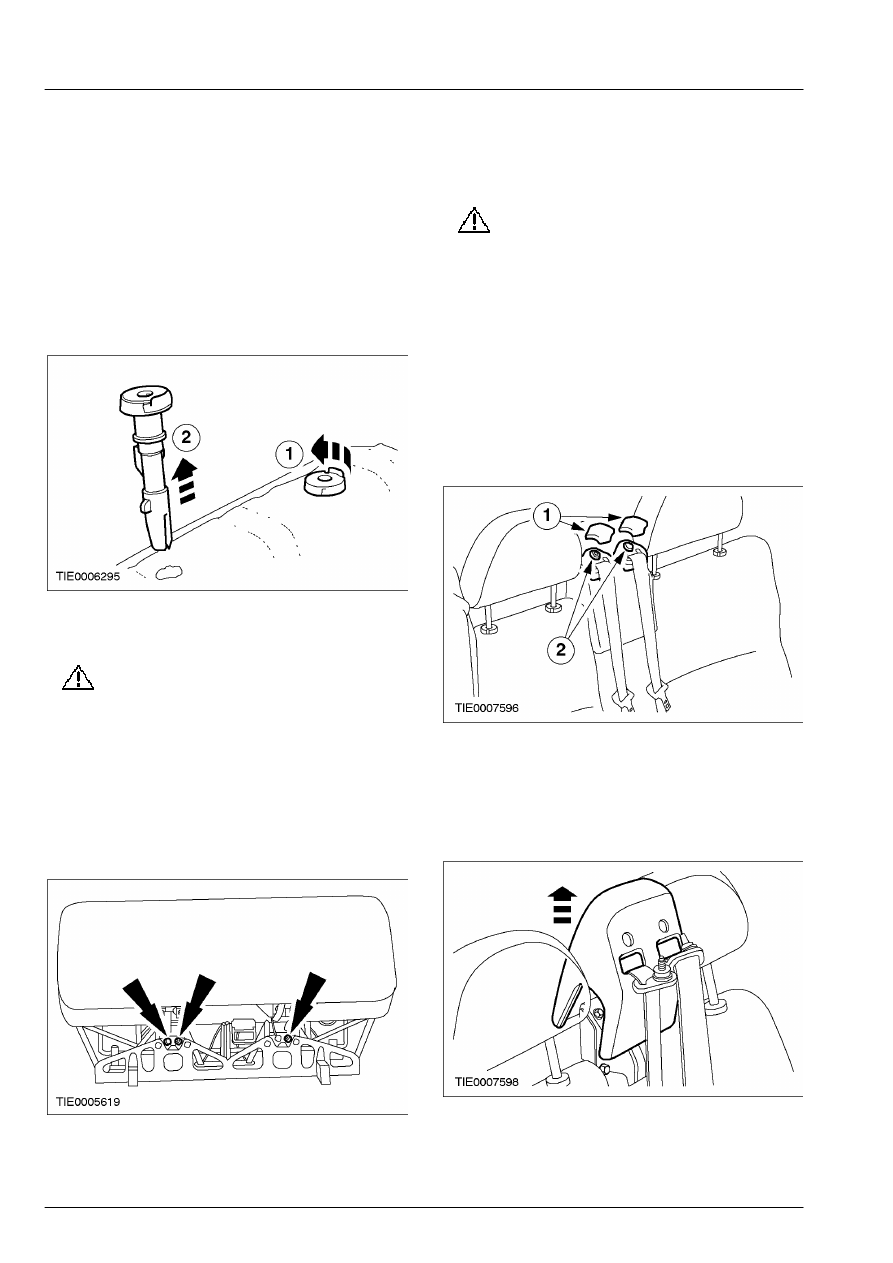

1.  Снимите подголовники.

 2.  Снимите направляющие подголовника.
       1. Поверните направляющие на одну  четверть

оборота против часовой  стрелки.

       2. Снимите направляющие.









3.  Снимите заднюю панель отделки сиденья

(если установлена).

4.

ПРЕДОСТЕРЕЖЕНИЕ: Болт,

удерживающий крепление ремня
безопасности, зафиксирован бумажной
шайбой.  Требуется, чтобы болт,
дистанционный элемент и бумажная
шайба  постоянно оставались на ремне
безопасности  при отсоединении или
снятии ремня  безопасности.

    Отсоедините нижние крепления ремней

безопасности от основания сиденья.







5.

ПРЕДОСТЕРЕЖЕНИЕ: Болт,

удерживающий крепление ремня
безопасности, зафиксирован бумажной
шайбой.  Требуется, чтобы болт,
дистанционный элемент и бумажная
шайба  постоянно оставались на ремне
безопасности  при отсоединении или
снятии ремня  безопасности.

    Отсоедините верхние крепления ремней

безопасности (показано двойное крепление
механизма втягивания).

       1. Снимите крышки.
       2. Выверните болты.









6.  Снимите крышки механизмов втягивания

ремней безопасности (показано двойное
крепление механизма втягивания).

        •  Пропустите ленты ремней безопасности

через крышки механизмов втягивания.







501-10-33

Сиденье 501-10-33



РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)



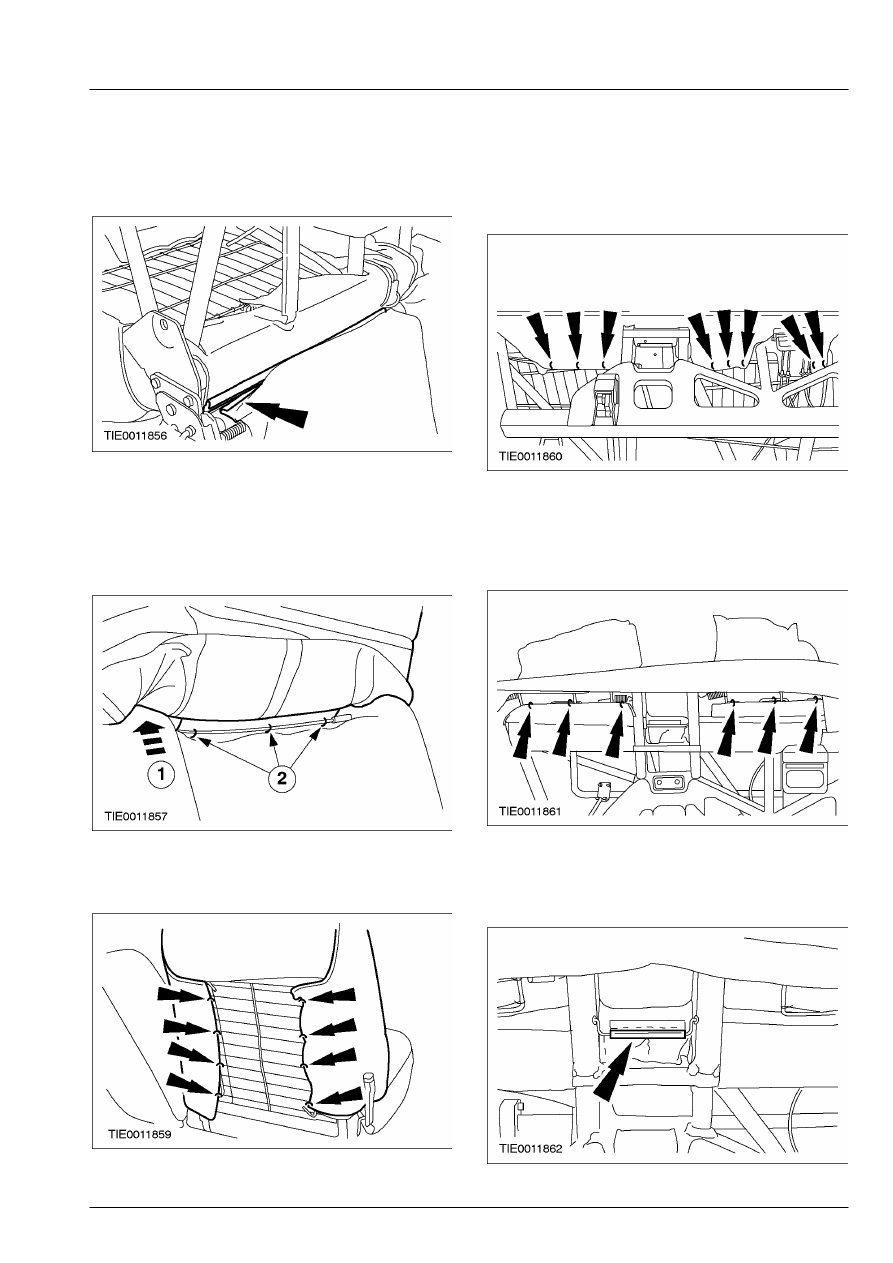

7.  Отсоедините складывающуюся спинку

сиденья от основания сиденья.

        •  Отсоедините крепежную полосу.









8.  Снимите чехол складывающейся  спинки.

       1. Скатайте чехол спинки сиденья вверх,

чтобы получить доступ к изогнутым
кольцам  складки.

       2. Перережьте изогнутые кольца.









9.  Снимите складывающуюся спинку  сиденья.

        •  Перережьте изогнутые кольца.









10.  Отсоедините заднюю часть чехла

неподвижной спинки от основания
сиденья.

        •  Перережьте изогнутые кольца.









11.  Отсоедините переднюю часть чехла

неподвижной спинки от основания
сиденья.

        •  Перережьте изогнутые кольца.









12.  Отсоедините чехол спинки сиденья от

основания сиденья.

        •  Отсоедините крепежную полосу.







501-10-34

Сиденье 501-10-34



РАЗБОРКА И СБОРКА (ПОДОЛЖЕНИЕ)



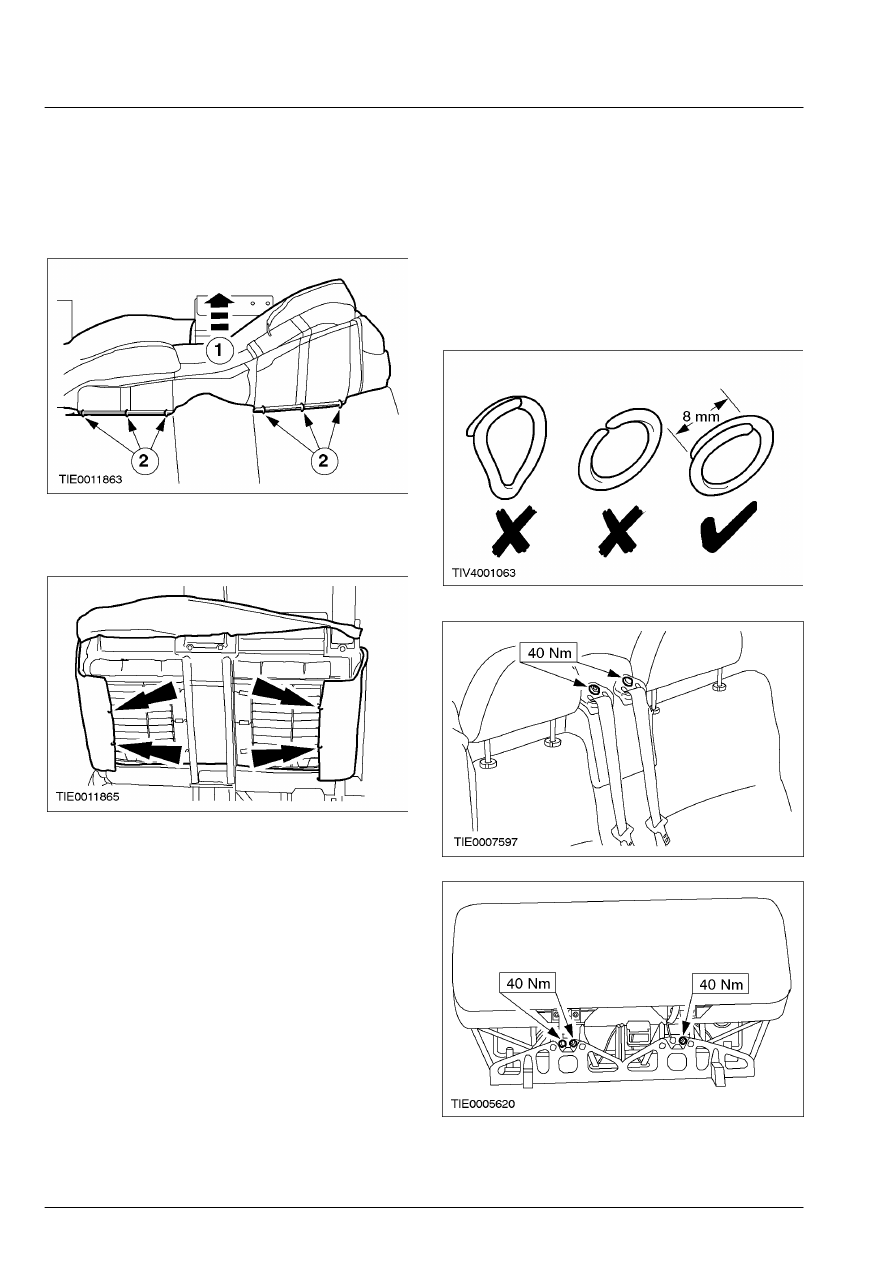

13.  Снимите чехол неподвижной спинки.

       1. Скатайте чехол спинки сиденья вверх,

чтобы получить доступ к изогнутым
кольцам  складки.

       2. Перережьте изогнутые кольца.









14.  Снимите неподвижную спинку сиденья.

        •  Перережьте изогнутые кольца.







Сборка

1. ПРИМЕЧАНИЕ: Используйте плоскогубцы

для изогнутых  колец, чтобы замкнуть
изогнутые кольца.  Не используйте никакие
другие инструменты.  Требуется, чтобы
изогнутые  кольца были замкнуты внахлест, как
показано  на рисунке.

    Установите элементы на место, действуя  в

обратной последовательности.











501-10-35

Сиденье 501-10-35



РАЗБОРКА И СБОРКА



Спинка тройного сиденья второго ряда



Разборка



1.  Снимите подголовники.

 2.  Снимите направляющие подголовника.
       1. Поверните направляющие на одну  четверть

оборота против часовой  стрелки.

       2. Снимите направляющие.









3.  Снимите заднюю панель отделки сиденья

(если установлена).

4.

ПРЕДОСТЕРЕЖЕНИЕ: Болт,

удерживающий крепление ремня
безопасности, зафиксирован бумажной
шайбой.  Требуется, чтобы болт,
дистанционный элемент и бумажная
шайба  постоянно оставались на ремне
безопасности  при отсоединении или
снятии ремня  безопасности.

    Отсоедините нижние крепления ремней

безопасности от основания сиденья.







5.

ПРЕДОСТЕРЕЖЕНИЕ: Болт,

удерживающий крепление ремня
безопасности, зафиксирован бумажной
шайбой.  Требуется, чтобы болт,
дистанционный элемент и бумажная
шайба  постоянно оставались на ремне
безопасности  при отсоединении или
снятии ремня  безопасности.

    Отсоедините верхние крепления ремней

безопасности (показано двойное крепление
механизма втягивания).

       1. Снимите крышки.
       2. Вывинтите болты.









6.  Снимите крышки механизмов втягивания

ремней безопасности (показано двойное
крепление механизма втягивания).

        •  Пропустите ленты ремней безопасности

через крышки механизмов втягивания.
