Antirrobo — PATS

419-01B-33

419-01B-33

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

B3

VERIFIQUE SI EL CIRCUITO DEL INDICADOR DEL ANTIRROBO ESTA EN CORTO CON LA TENSION DE
ALIMENTACION

•

¿El indicador del antirrobo se mantiene iluminado?

→

→

→

→

→

Si
REVISE si el Circuito 343 (DB/LG) está en corto
con la tensión de alimentación. PRUEBE si la
operación del sistema es normal.

→

→

→

→

→

No
Vaya a B4.

Prueba Pinpoint B: EL INDICADOR DE ANTIRROBO SIEMPRE/NUNCA SE ENCIENDE – NO SE PRODUCE LA
PRUEBA DE 3 SEGUNDOS DEL INDICADOR (Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

PATS C222

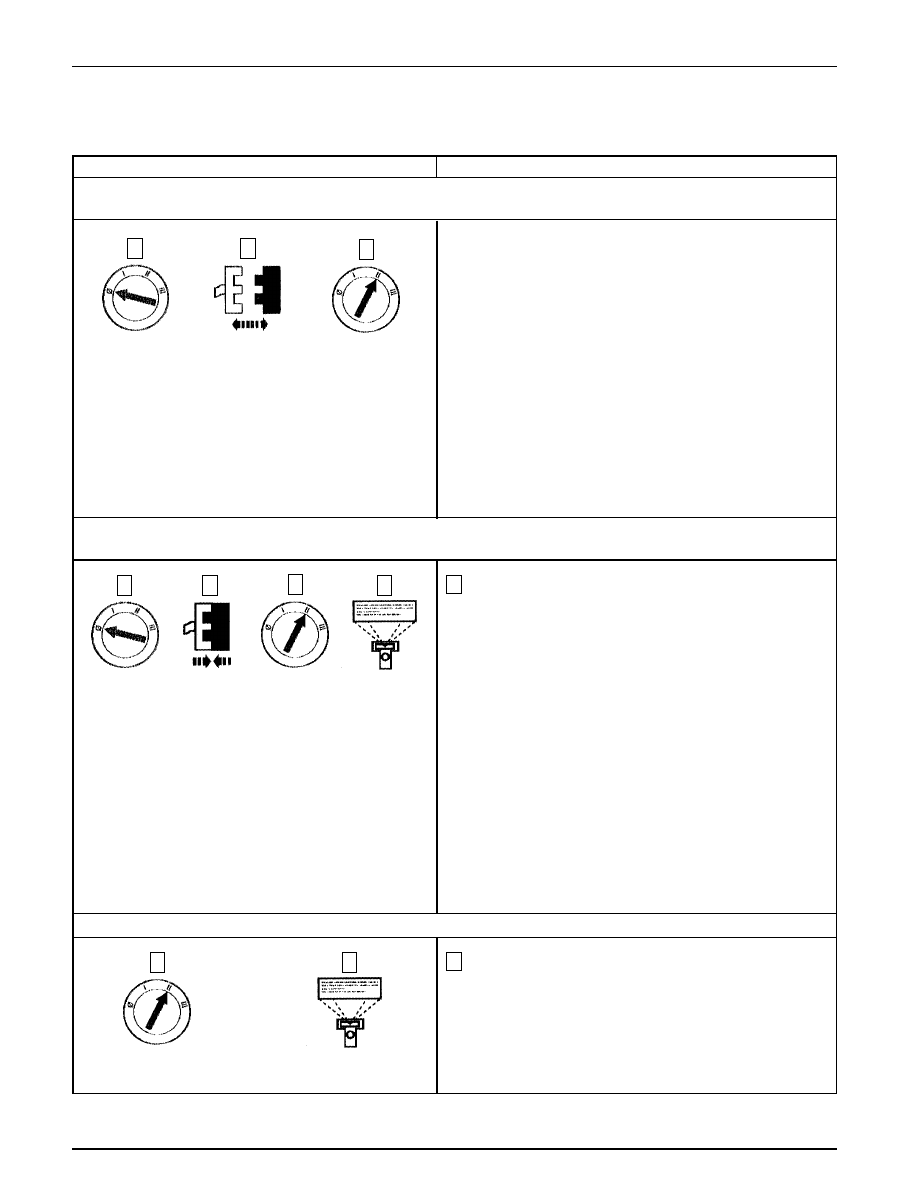

B4

VERIFIQUE EL INDICADOR DE ANTIRROBO UTILIZANDO LA LUZ DEL ANTIRROBO DEL COMANDO
ACTIVO

PATS C222

B5

INGRESE EL PATS AL MODO DE COMANDO ACTIVO

4

ENCIENDA y APAGUE el comando activo THEFT LMP
del PATS

•

¿Se ilumina del indicador del antirrobo cuando el
comando activo es puesto en ON y se apaga cuando el
comando activo es puesto en OFF?

→

→

→

→

→

Si
REALICE la auto-prueba a exigencia del PATS y
chequee si hay DTCs almacenados. Si se obtienen
DTCs, REFIERASE al Índice de DTCs del PATS.
Si no se obtienen DTCs, INSTALE un nuevo módulo
PATS. REFIERASE a Módulo – Transreceptor
Antirrobo Pasivo.

→

→

→

→

→

No
INSTALE un nuevo módulo PATS. REFIERASE a
Módulo – Transreceptor Antirrobo Pasivo. PONGA
la ignición en RUN. VAYA a la Prueba pinpoint
B2139.

2

Entre el modo de comando activo del PATS.

•

¿Puede ingresar al modo de comando activo del PATS?

→

→

→

→

→

Si
Vaya a B6.

→

→

→

→

→

No
VAYA a la Prueba Pinpoint A.

1

2

3

1

2

3

4

1

2

Antirrobo — PATS

419-01B-34

419-01B-34

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

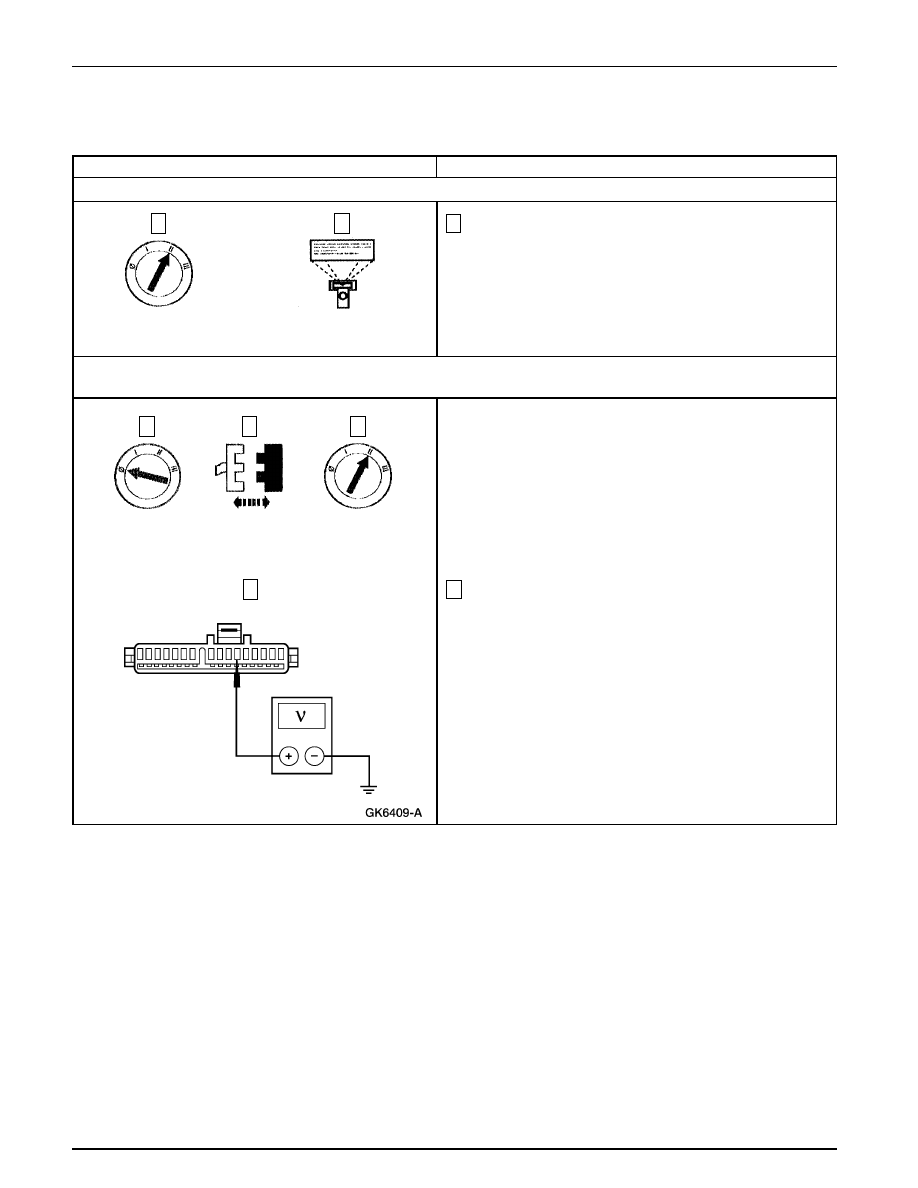

B6

VERIFIQUE EL INDICADOR DEL ANTIRROBO – ACTIVE EL COMANDO ACTIVO DEL PATS THEFT LMP

2

Active el comando activo del PATS THEFT LMP ON.

•

¿Se ilumina el indicador?

→

→

→

→

→

Si
El sistema está BIEN.

→

→

→

→

→

No
Vaya a B7.

Prueba Pinpoint B: EL INDICADOR DE ANTIRROBO SIEMPRE/NUNCA SE ENCIENDE – NO SE PRODUCE LA
PRUEBA DE 3 SEGUNDOS DEL INDICADOR (Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

B7

VERIFIQUE EL VOLTAJE EN LA SALIDA DEL MODULO PATS HACIA EL INDICADOR DE ANTIRROBO –
CIRCUITO 343 (DB/LG)

Grupo de Instrumentos

C286

4

Mida el voltaje entre C286-6 del grupo de instrumentos,
Circuito 343 (DB/LG) y tierra.

•

¿La tensión es superior a 9 voltios?

→

→

→

→

→

Si
Vaya a B11.

→

→

→

→

→

No
Vaya a B8.

1

2

1

3

2

4

Antirrobo — PATS

419-01B-35

419-01B-35

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

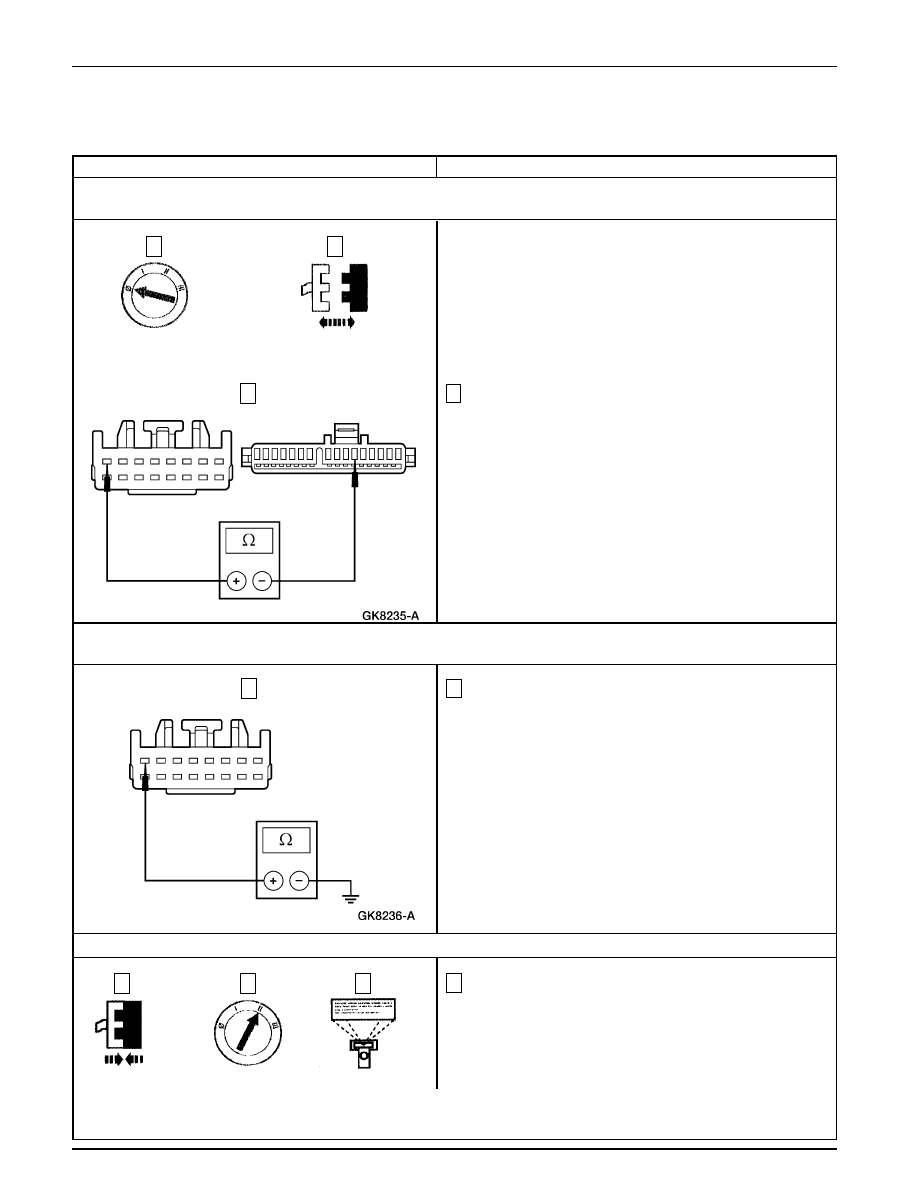

B8

VERIFIQUE LA CONTINUIDAD ENTRE EL INDICADOR DEL ANTIRROBO Y EL MODULO PATS – CIRCUITO
343 (DB/LG)

3

Mida la resistencia entre C222-8 del módulo del PATS,
Circuito 343 (DB/LG), y C286-6 del grupo de instrumentos,
Circuito 343 (DB/LG).

•

¿La resistencia es menor de 5 ohmios?

→

→

→

→

→

Si
Vaya a B9.

→

→

→

→

→

No
REPARE el Circuito 343 (DB/LG). PRUEBE si la
operación del sistema es normal.

Prueba Pinpoint B: EL INDICADOR DE ANTIRROBO SIEMPRE/NUNCA SE ENCIENDE – NO SE PRODUCE LA
PRUEBA DE 3 SEGUNDOS DEL INDICADOR (Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

C222 del  Módulo PATS

B9

VERIFIQUE SI HAY CORTO ENTRE EL INDICADOR DEL ANTIRROBO Y EL MODULO PATS – CIRCUITO 343
(DB/LG)

B10 VERIFIQUE EL VOLTAJE DE SALIDA DEL MODULO PATS HACIA EL INDICADOR – CIRCUITO 343 (DB/LG)

C222 DEL PATS

1

Mida la resistencia entre C222-8 del módulo PATS, Circuito
343 (DB/LG) y tierra.

•

¿La resistencia es mayor de 10.000 ohmios?

→

→

→

→

→

Si
Vaya a B10.

→

→

→

→

→

No
REPARE el Circuito 343 (DB/LG). PRUEBE si la
operación del sistema es normal.

3

Habilite el comando activo THEFT LMP ON.

1

2

3

1

1

2

3

Antirrobo — PATS

419-01B-36

419-01B-36

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

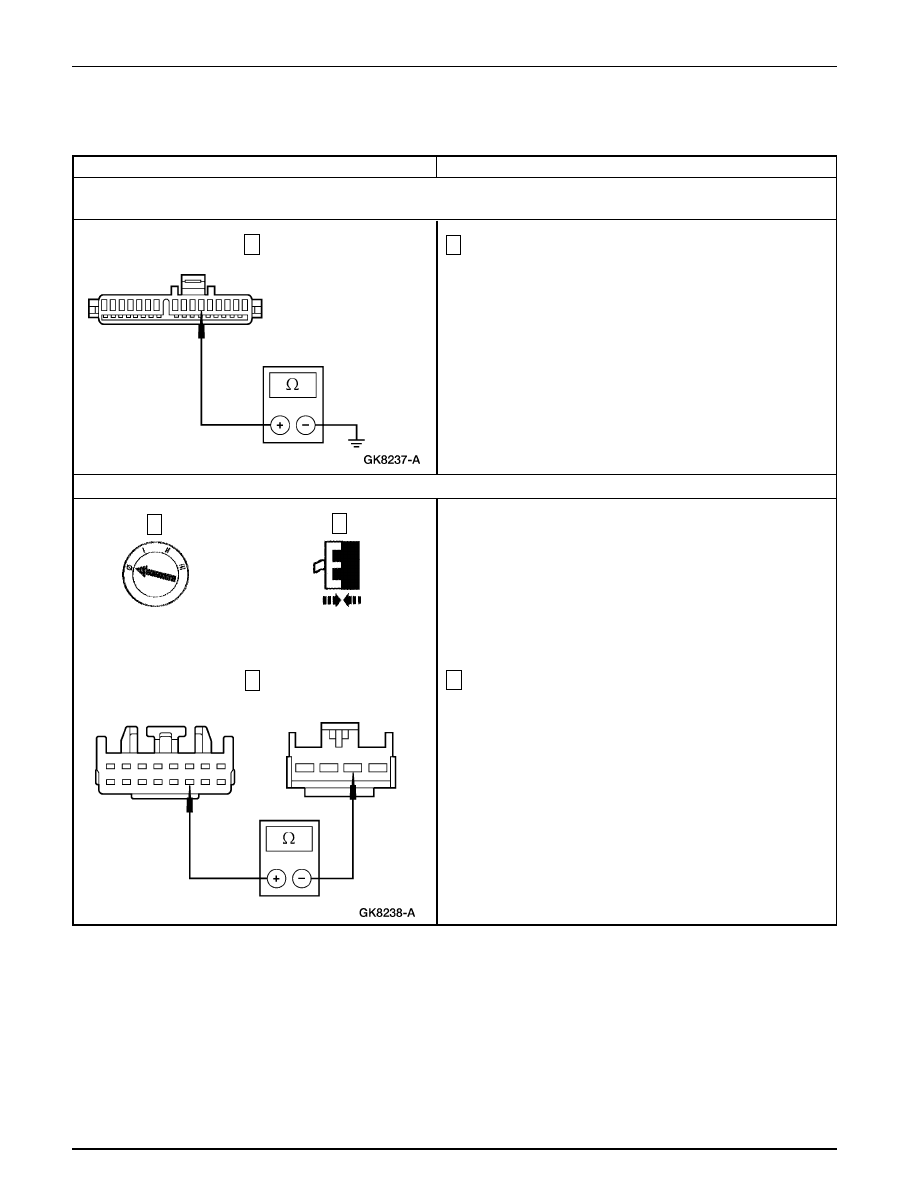

B10 VERIFIQUE EL VOLTAJE DE SALIDA DEL MODULO PATS HACIA EL INDICADOR – CIRCUITO 343 (DB/LG)

(Continuación)

4

Mida la resistencia entre el grupo de instrumentos C286-6,
Circuito 343 (DB/LG) y tierra.

•

¿La tensión es superior a 9 voltios?

→

→

→

→

→

Si
Vaya a B11.

→

→

→

→

→

No
INSTALE un nuevo módulo PATS. REFIERASE a
Módulo – Transreceptor Antirrobo Pasivo.

Prueba Pinpoint B: EL INDICADOR DE ANTIRROBO SIEMPRE/NUNCA SE ENCIENDE – NO SE PRODUCE LA
PRUEBA DE 3 SEGUNDOS DEL INDICADOR (Continuación)

DIAGNOSTICO Y PRUEBA (Continuación)

B11 VERIFIQUE SI LA CONEXION DE TIERRA DEL INDICADOR DEL ANTIRROBO ESTA ABIERTA

Indicador de Antirrobo

3

Mida la resistencia entre el grupo de instrumentos C286,
Pin 7, y el terminal de tierra del zócate del indicador de
antirrobo.

•

¿La resistencia es menor de 5 ohmios?

→

→

→

→

→

Si
INSTALE un nuevo LED. PRUEBE si la operación
del sistema es normal.

→

→

→

→

→

No
REPARE o INSTALE un nuevo grupo de instrumentos.
REFIERASE a la Sección 413-01. PRUEBE si la
operación del sistema es normal.

4

1

2

3
