Antirrobo — PATS

419-01B-37

419-01B-37

Prueba Pinpoint

Módulo – Sistema Antirrobo Pasivo (PATS)

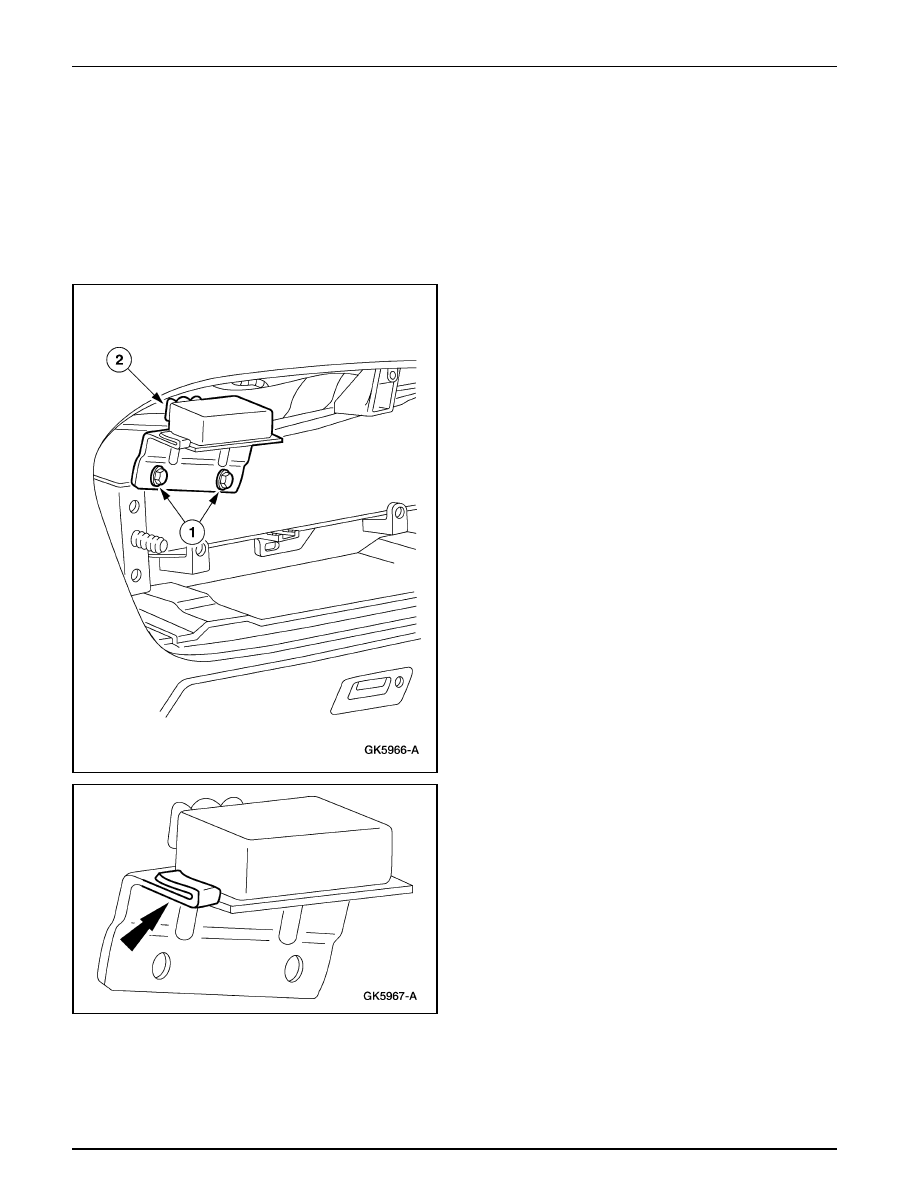

Remoción

1.

Remueva el módulo de bolsa de aire en el lado del
pasajero; refiérase a la Sección 501-20B.

2.

Remueva el módulo y soporte del sistema de antirrobo
pasivo (PATS).

1

remueva los tornillos.

2

Desenchufe el conector.

3.

Libere las lengüetas de retención y remueva el módulo
PATS del soporte.

Antirrobo — PATS

419-01B-38

419-01B-38

Prueba Pinpoint (Continuación)

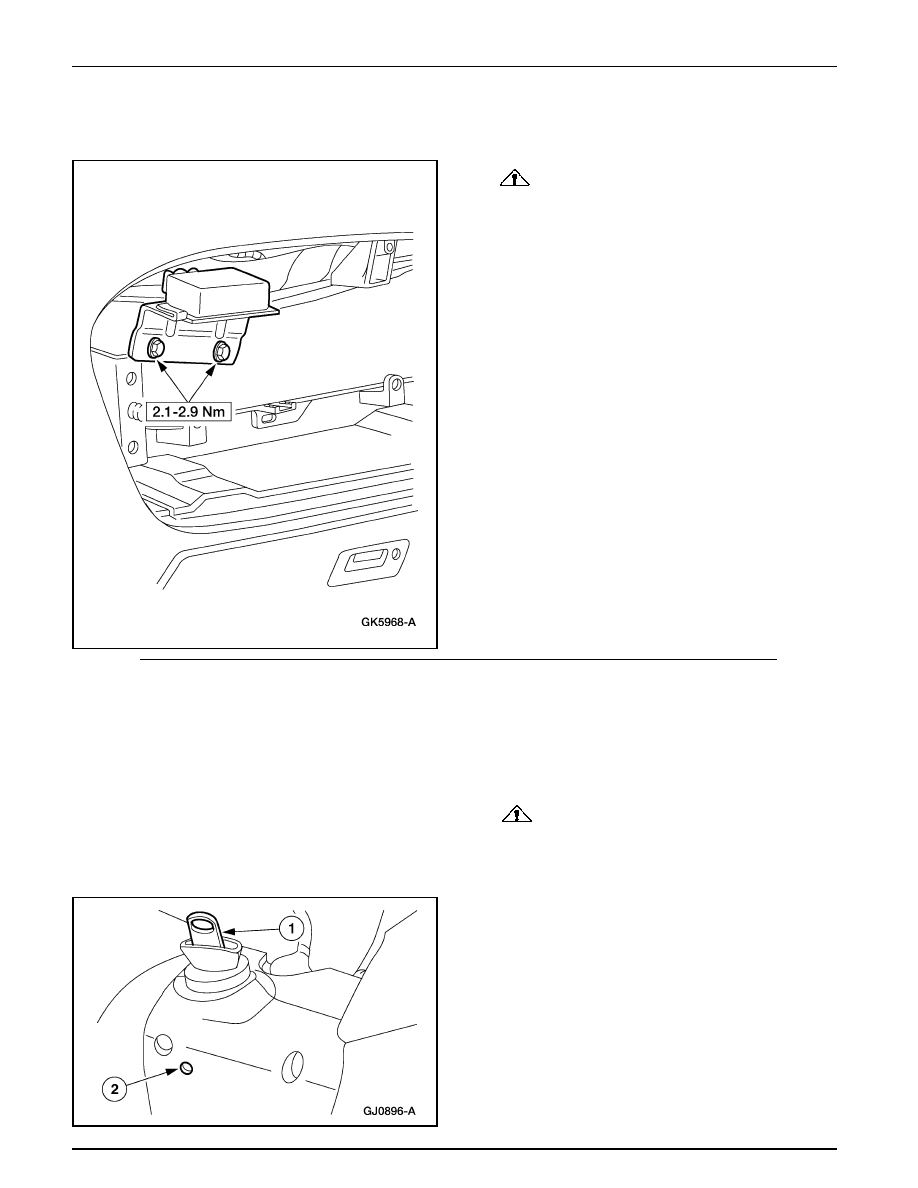

Instalación

1.

CUIDADO: Una vez instalado el módulo, es

necesario configurarlo. Para información adicional,
refiérase a la Sección 418-01.

Nota: Antes de poner en marcha el vehículo, verifique
los DTCs del PATS. Realice la prueba pinpoint apropiada.

Nota: Cuando el módulo PATS es reemplazado, ambas
llaves deben ser reprogramadas y almacenadas en la
memoria. Inserte cada llave en la ignición y póngala en
RUN para la programación automática.

Para instalar, invierta el procedimiento de remoción.

Módulo – Transreceptor Antirrobo Pasivo

Remoción

1.

CUIDADO: Los módulos electrónicos son

sensibles a las cargas eléctricas. Si estos componentes
son expuestos a tales cargas se pueden dañar.

Desconecte el cable de tierra de la batería.

2.

Remueva el cilindro de bloqueo del interruptor de la
ignición (11582).

1

Inserte la llave de la ignición en el cilindro de bloqueo
y póngalo en la posición de RUN.

2

Empuje la lengüeta de liberación con un punzón
mientras hala hacia fuera el cilindro de bloqueo.

Antirrobo — PATS

419-01B-39

419-01B-39

Prueba Pinpoint (Continuación)

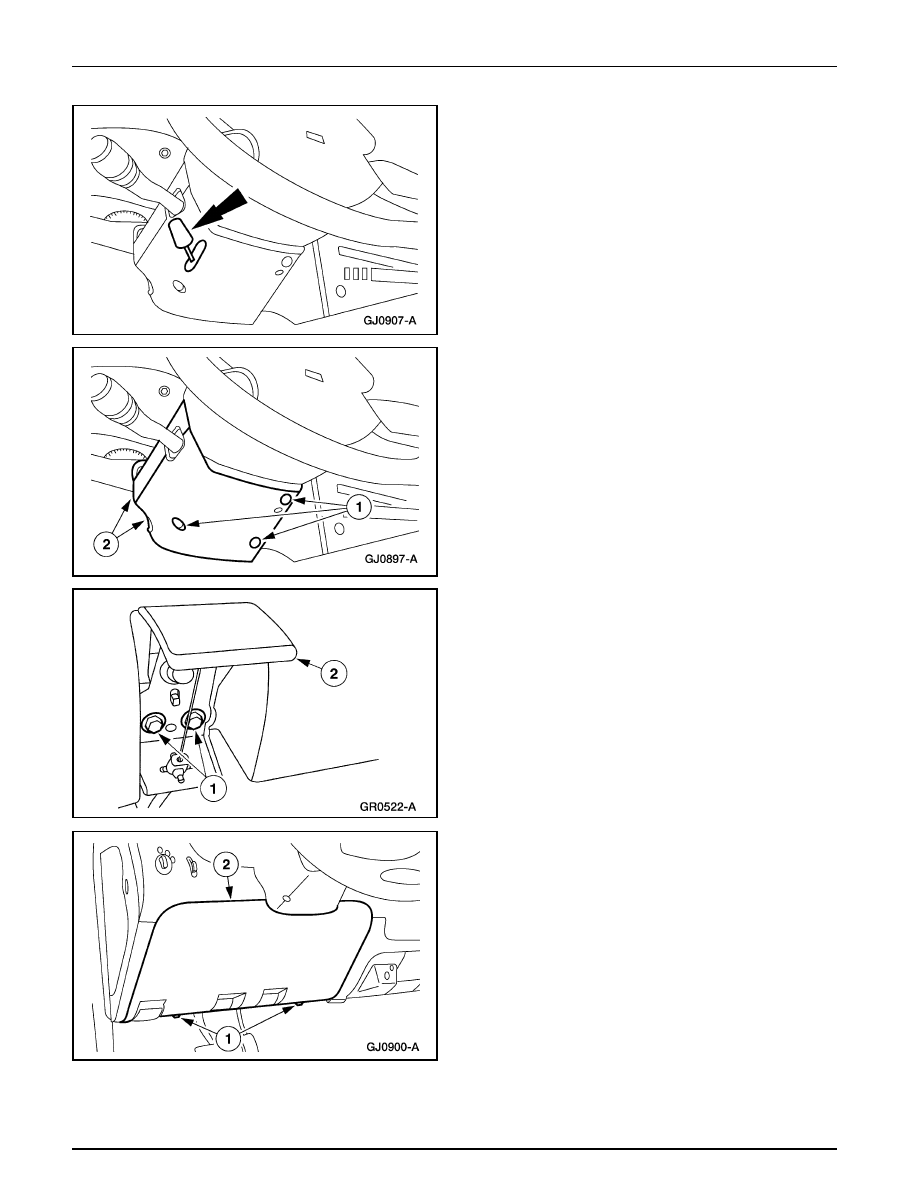

3.

Tuerza la manivela de la rueda inclinada y el eje (3F609)
y remuévala.

4.

Remueva los escudos superior e inferior de la columna
de dirección (3530).

1

Remueva los tornillos.

2

remueva los escudos de la columna de la dirección.

5.

Remueva la manivela de liberación del trinquete del capó.

1

remueva los tornillos.

2

Remueva la manivela de liberación del trinquete del
capó.

6.

Remueva la tapa inferior de la dirección en el panel de
instrumentos.

1

Remueva los tornillos.

2

Remueva la tapa inferior de la columna de dirección.

Antirrobo — PATS

419-01B-40

419-01B-40

Prueba Pinpoint (Continuación)

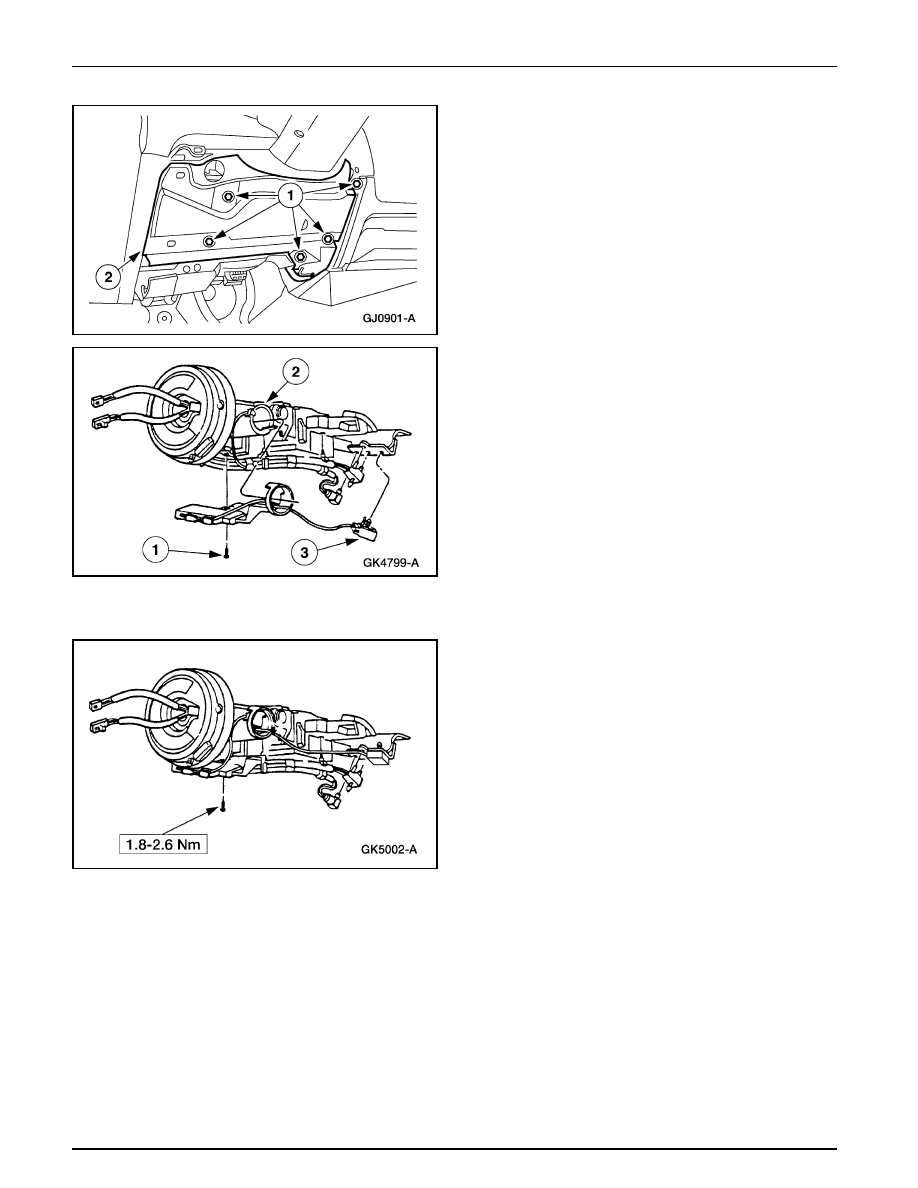

7.

Remueva el refuerzo de la tapa de la abertura de la
columna de la dirección (04502).

1

Remueva los tornillos.

2

Remueva el refuerzo de la tapa de la abertura.

8.

Nota: El volante de la dirección es mostrado removido
para claridad.

Remueva el conjunto del transreceptor.

1

Remueva el tornillo.

2

Nota: Solo aplique presión o palanquee debajo de la
nervadura inferior del cilindro de la llave.

Localice la nervadura en el alojamiento del cilindro
de bloqueo de la columna de la dirección, y libere
suavemente el transreceptor del antirrobo.

3.

Desenchufe el conector eléctrico.

Instalación

1.

Nota:  Cuando la batería es desconectada y vuelto a
conectar, se producirán algunos síntomas anormales en
la conducción mientras el vehículo readapta su estrategia
de funcionamiento. La unidad puede requerir ser
conducida 16 km (10 millas) o más hasta la
reprogramación total de los sistemas.

Nota: No se requiere el reemplazo o reinicio de llaves
con la remoción o instalación de un nuevo Transreceptor
PATS.

Nota: El volante de la dirección (3600) se muestra
removido para claridad.

Para instalar, invierta el procedimiento de remoción.
