Anti-Robo — Perimetral

419-01A-44

419-01A-44

DIAGNÓSTICO Y PRUEBA (Continuación)

Prueba Pinpoint E: NO HAY COMUNICACIÓN CON EL MÓDULO — GEM / CTM (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

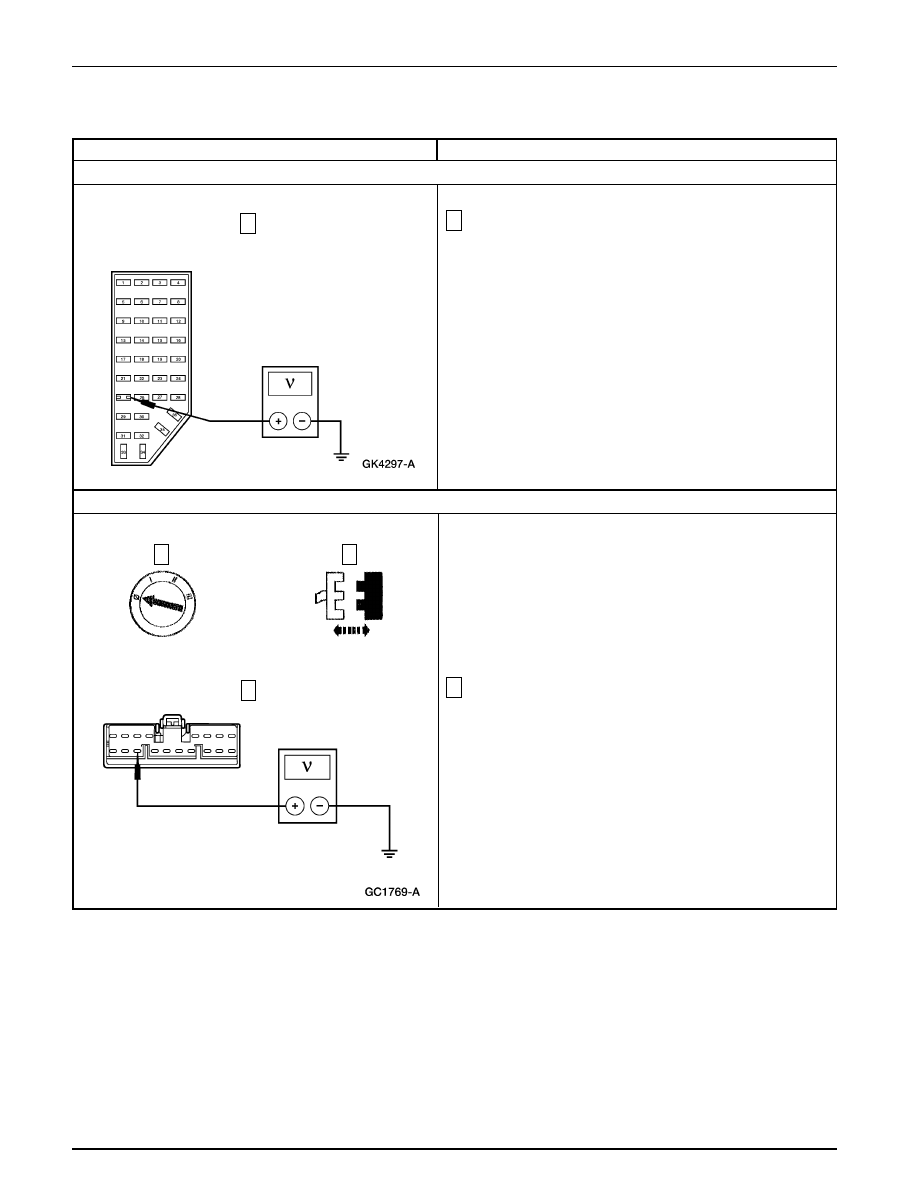

E3

VERIFIQUE EL VOLTAJE EN EL CIRCUITO 1052 (T/BK)

E4

VERIFIQUE EL VOLTAJE AL GEM — CIRCUITO 1001 (W/Y)

1

Mida el voltaje entre el Pin 2 del Fusible 25 (7.5A), Circuito
1052 (T/BK), y tierra.

•

¿ Es el voltaje mayor que 10 voltios ?

Vaya a E4.

REPARE el Circuito 1052 (T/BK). BORRE los DTCs.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

1

1

2

3

C224 del GEM / CTM

3

Mida el voltaje entre C224-11, Circuito 1001 (W/Y), del GEM/
CTM, y tierra.

•

¿ Es el voltaje mayor que 10 voltios ?

Vaya a E5.

REPARE el Circuito 1001 (W/Y). BORRE los DTCs.
PRUEBE si el sistema funciona normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

Anti-Robo — Perimetral

419-01A-45

419-01A-45

DIAGNÓSTICO Y PRUEBA (Continuación)

Prueba Pinpoint E: NO HAY COMUNICACIÓN CON EL MÓDULO — GEM / CTM (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

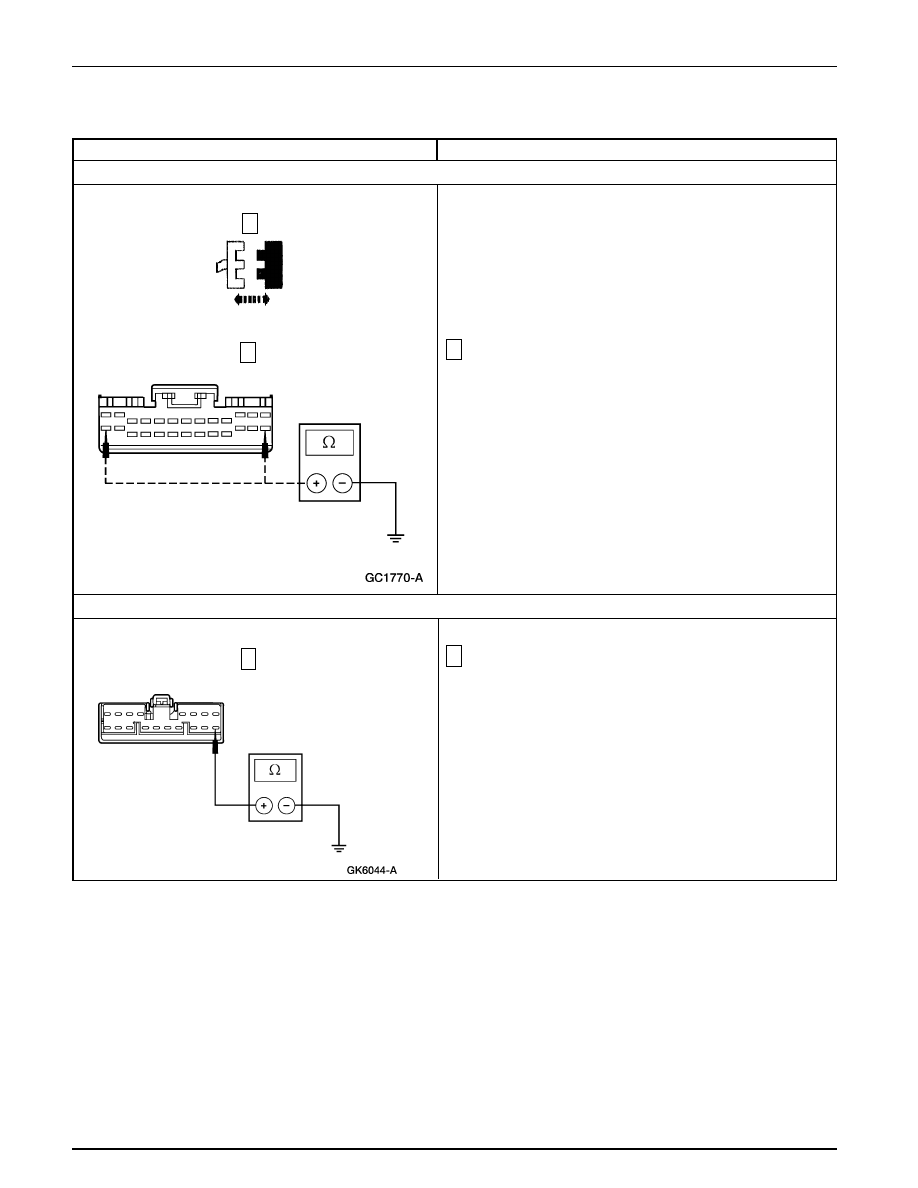

E5

VERIFIQUE SI EL CIRCUITO 570 (BK/W) ESTÁ ABIERTO

E6

VERIFIQUE SI LOS CIRCUITOS 519 (LG/BK) Ó 57 (BK) ESTÁN ABIERTOS

1

1

Mida la resistencia entre C224-18, Circuito 519 (LG/BK) ó 57
(BK) del GEM/CTM, y tierra.

•

¿ Es la resistencia menor que 5 ohmios ?

CONSULTE la Sección 418-00.

REPARE el Circuito 519 (LG/BK) ó 57 (BK). Borre los
DTCs Continuos. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

2

Mida la resistencia entre C221-14, Circuito 570 (BK/W), del
GEM/CTM y tierra; así como entre C221-26, Circuito 570
(BK/W) del GEM/CTM y tierra.

•

¿ Son las resistencias menores que 5 ohmios ?

Vaya a E6.

REPARE el Circuito 570 (BK/W). Borre los DTCs
Continuos. PRUEBE si el sistema funciona
normalmente.

→

→

→

→

→

Si

→

→

→

→

→

No

2

1

C224 del GEM/CTM

Pruebas Pinpoint

Módulo — Anti-Robo Remoto

.

Remoción e Instalación

Para información adicional, consulte la Sección 419-10

Anti-Robo — Perimetral

419-01A-46

419-01A-46

Pruebas Pinpoint (Continuación)

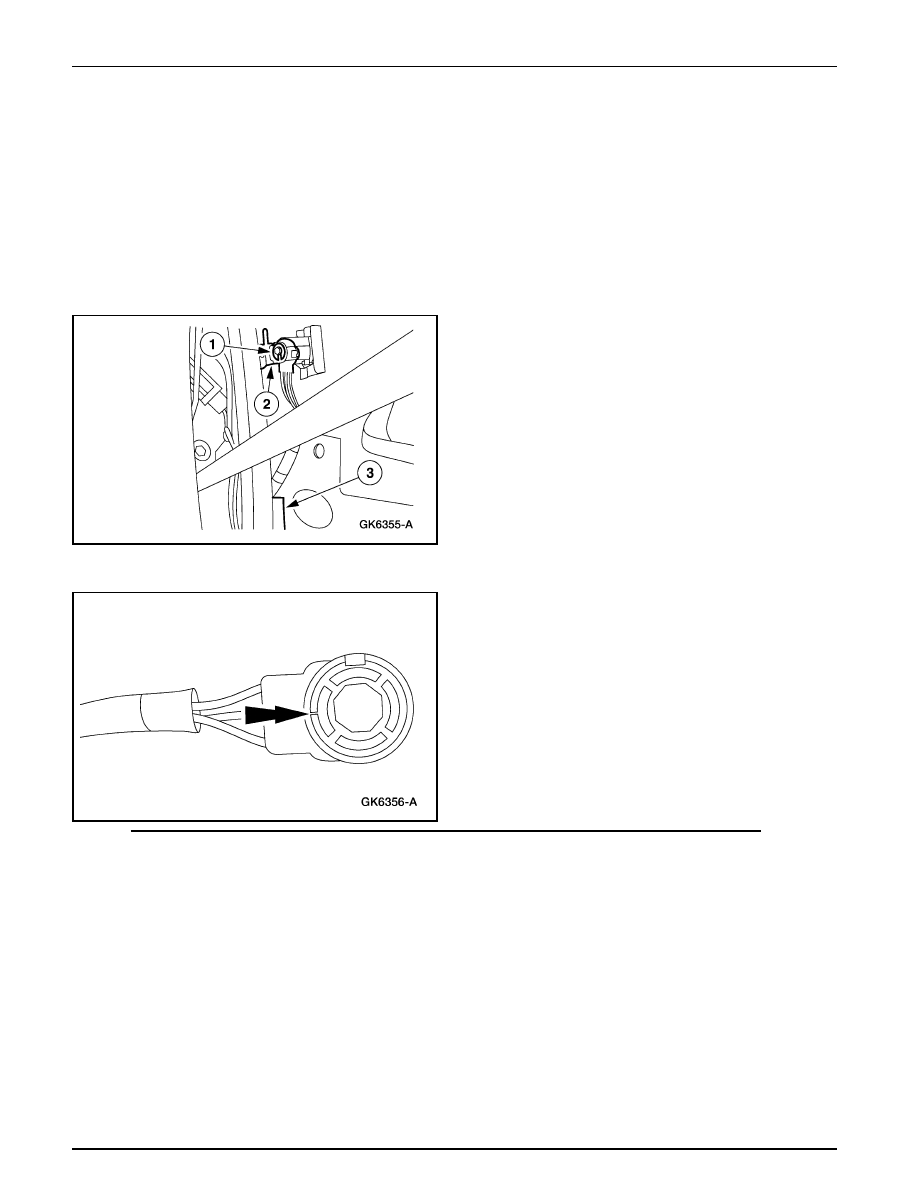

Remoción

1.

Desmonte el panel decorativo de la puerta del conductor;
consulte la Sección 501-05.

2.

Coloque el escudo contra agua a un lado.

3.

Desmonte el interruptor de desarmar la puerta.

1

Desmonte la grapa « E «.

2

Desmonte la varilla actuadora del seguro.

3

Desacople el conector eléctrico.

Instalación

1.

Nota: La maraca de localización del interruptor de desarmar
la puerta debe ser ubicado hacia el lado de su arnés antes
de la instalación del mismo.

Para instalar, invierta el procedimiento de remoción.

Remoción

1.

Desmonte el panel decorativo de la compuerta.

2.

Desmonte el escudo contra agua.

Interruptor Anti-Robo — Desarmar Puerta, Cilindro de Cerradura de
Puerta Delantera

Interruptor Anti-Robo, Desarmar la Puerta, Cilindro de la Cerradura
de la Compuerta Trasera

Anti-Robo — Perimetral

419-01A-47

419-01A-47

Pruebas Pinpoint (Continuación)

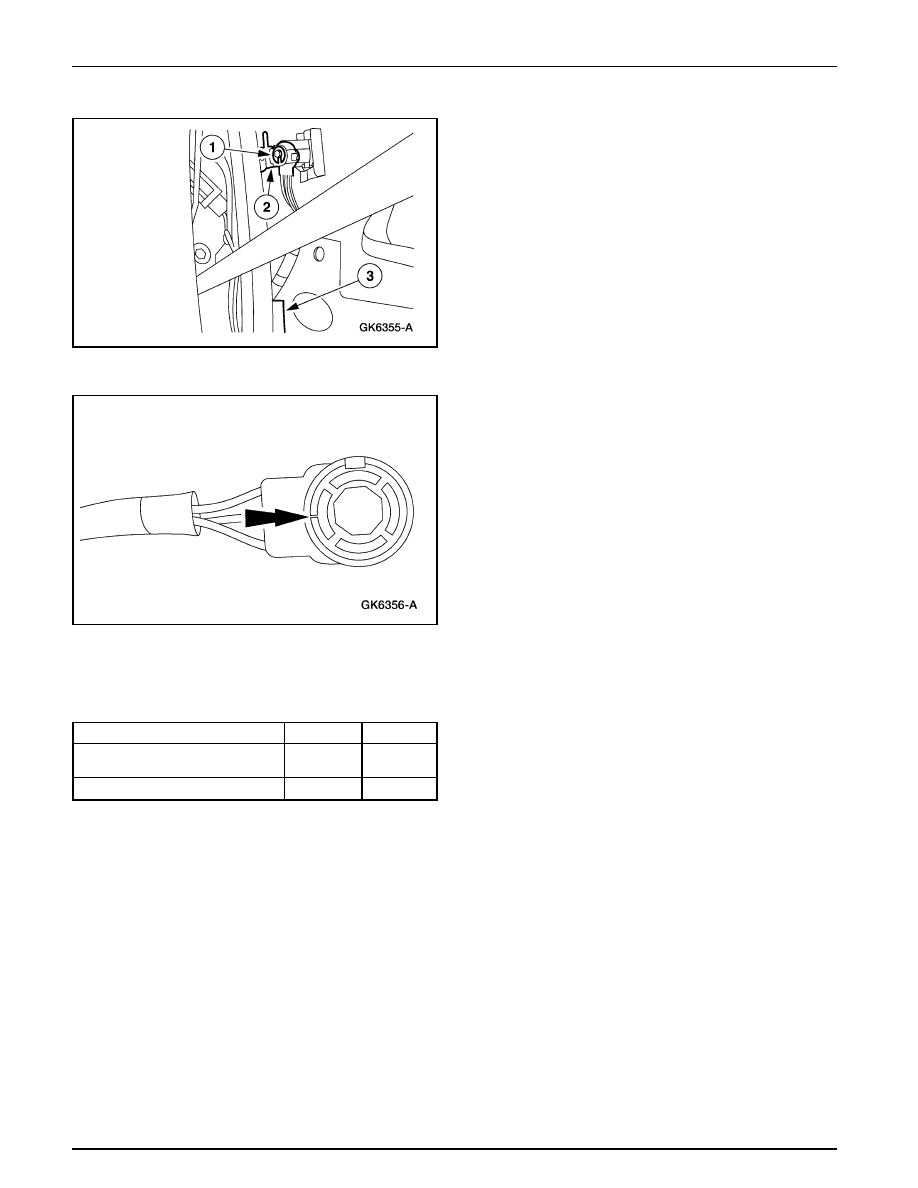

3.

Desmonte el interruptor de desarmar el cilindro de la
cerradura de la compuerta.

1

Desmonte la grapa « E «.

2

Desacople el conector eléctrico.

Instalación

1.

Nota: La marca localizadora del interruptor de desarmar el
cilindro de la cerradura de la compuerta debe ser ubicado
hacia el lado de su arnés antes de instalarlo.

Nota: Presione el cilindro de la cerradura para instalar el
interruptor.

Para instalar, invierta el procedimiento de remoción.

ESPECIFICACIONES

Tornillo, Cable de Tierra

7-10

62-89

de la Batería

Tuercas, Módulo RAP

5.2-7.2

46-64

Especificaciones de Torque

Descripción

Nm

Lb/In
