Ford Explorer / Mercury Mountaineer. Manual - parte 872
Red Intermodular de Comunicaciones
418-00-48
418-00-48
5

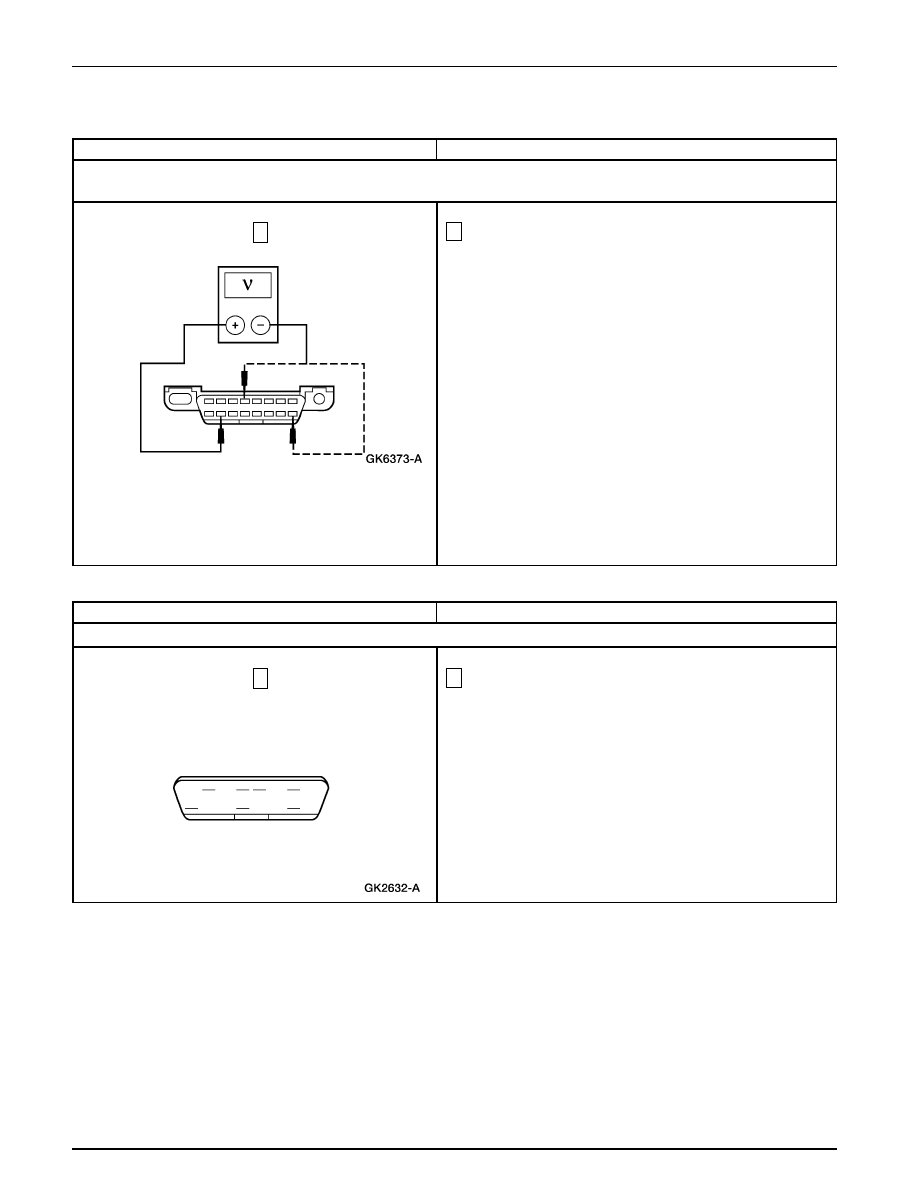

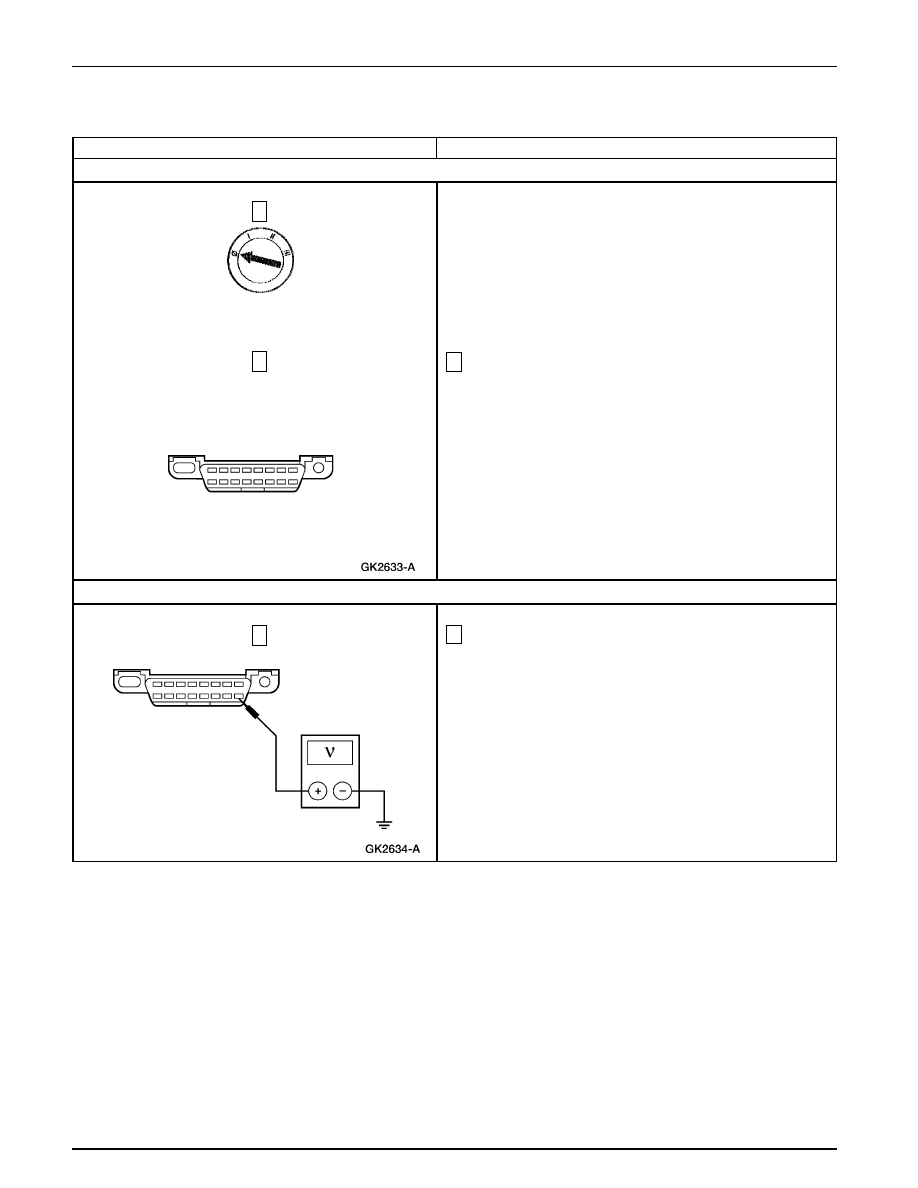

Mida el voltaje entre el C291-10 del DLC, circuito 915
(PK/LB) y el C291-4, circuito 57 (BK); haga lo mismo
entre el C291-10 del DLC, circuito 915 (PK/LB) y el
C291-16, circuito 693 (OG).
•
¿ Es cero el voltaje en cualquiera de las lecturas?
REPARE el circuito en cuestión entre el C147 en
línea, el C291-2 del DLC, el C222 del módulo PATS
y el C297 del módulo EATC (si está equipado). Para
información adicional, REFIÉRASE a Reparación
del Cableado del Circuito de Comunicación.
PRUEBE si el sistema funciona normalmente.
Vaya a L8.
Prueba Pinpoint L: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED SCP (Continuación)
→
→
→
→
→
Si
→
→
→
→
→
No
DIAGNOSTICOS Y PRUEBAS (Continuación)
5
CONDICIONES DE PRUEBA
DETALLES/RESULTADOS/ACCIONES
5
C115 En Línea
4
3
1
C147 En Línea
2
L7
VERIFIQUE SI LOS CIRCUITOS 914 (TN/OG) Y 915 (PK/LB) TIENEN UN CORTO A LA BATERIA Y UN CORTO A
TIERRA CON EL C147 EN LINEA DESCONECTADO (Continuación)

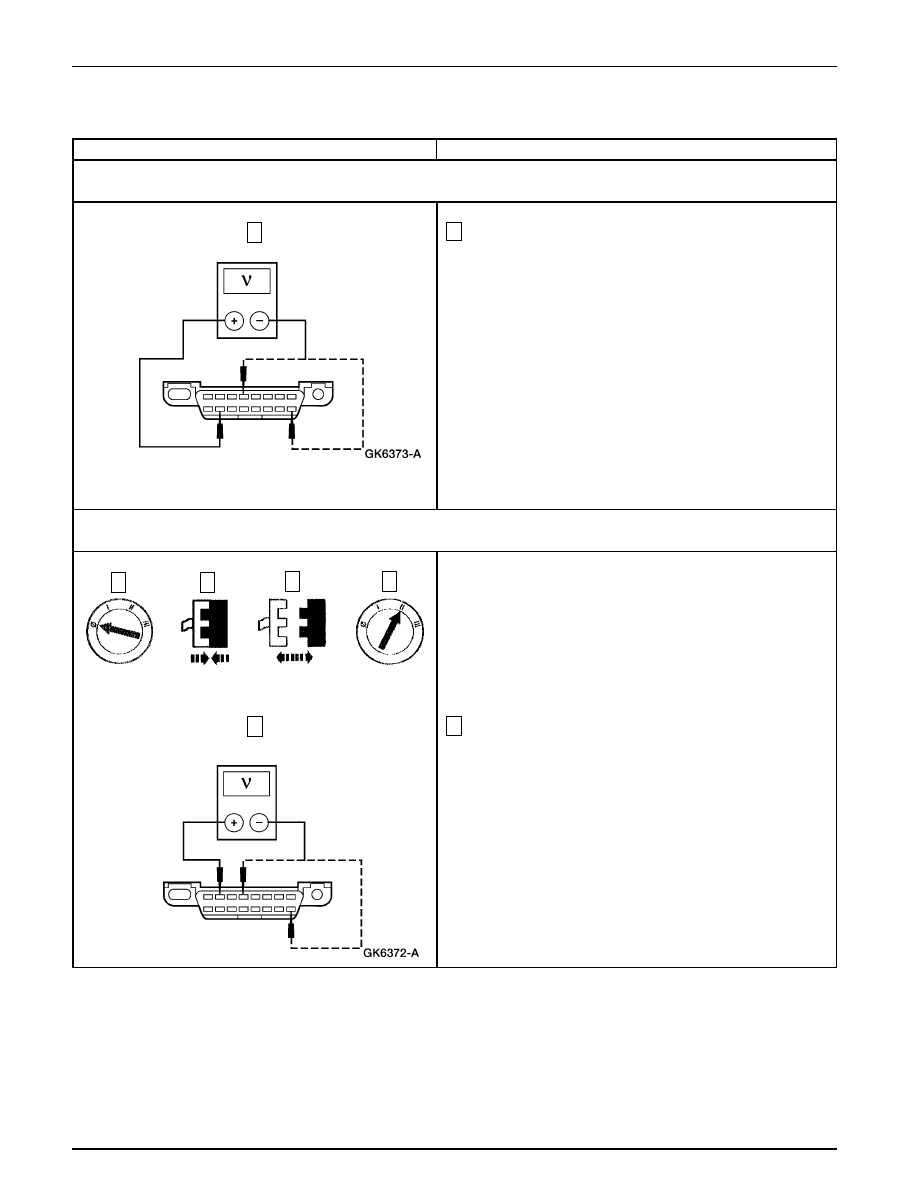

L8
VERIFIQUE SI LOS CIRCUITOS 914 (TN/OG) Y 915 (PK/LB) TIENEN UN CORTO A LA BATERIA Y UN CORTO A
TIERRA CON EL C115 EN LINEA DESCONECTADO
5
Mida el voltaje entre el C291-2 del DLC, circuito 914
(TN/OG) y el C291-4, circuito 57 (BK); haga lo mismo
entre el C291-2 del DLC, circuito 914 (TN/OG) y el
C291-16, circuito 693 (OG).
