Ford Explorer / Mercury Mountaineer. Manual - parte 873





Red Intermodular de Comunicaciones

418-00-52

418-00-52

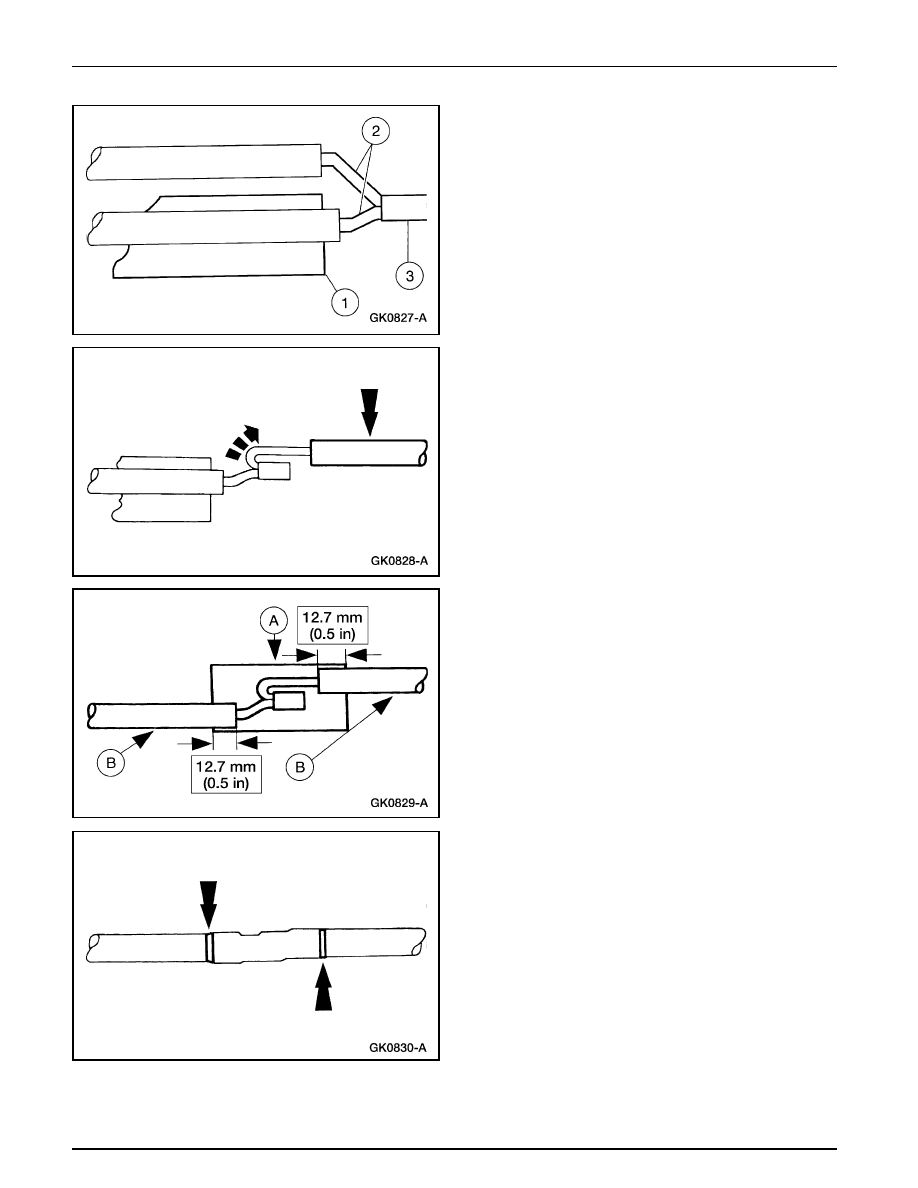

3.

Nota:  Use soldadura de resina suavemente activada
(RMA), no use soldadura con núcleo ácido.

Para soldar los cables.

1

Instale el entubado que encoje por calor.

2

Tuerza los cables conjuntamente.

3

Suelde los cables conjuntamente.

PROCEDIMIENTOS GENERALES (Continuación)

4.

Nota: Espere que la soldadura se enfríe antes de mover
los cables.

Doble los cables en línea recta.

5.

Posicione el entubado (A) sobre la reparación del cable
(B)

Envuelva el cable con el entubado que encoje por
calor.

6.

Use la Pistola de Calor para calentar el área reparada hasta
que el adhesivo fluya por ambos extremos del tubo que
encoje.

Red Intermodular de Comunicaciones

418-00-53

418-00-53

7.

Nota: Cuando se desconecta la batería, al reconectarla,
pueden ocurrir fallas. Se recomienda conducir el vehículo
unos 16 Km (10 millas) o más hasta que los controles se
reprogramen de nuevo.

Reconecte el terminal negativo de la batería.

PROCEDIMIENTOS GENERALES (Continuación)

ESPECIFICACIONES

Entubado de Cubrimiento mm

12.7 (0.5)

(Pul.)

Longitud de la Porción

37.2 (1.5)

Removida de Aislamiento del
Cable (Lado de Torcido)

Longitud de la Porción

19.5 (0.75)

Removida de Aislamiento del
Cable (Lado Receptor)

Entubado de Encojimiento por

ESB-M99056-AZ

Calor Raychem SCT ®, número
de pieza Motorcravt

Especificaciones de Torque

Descripción

Nm

Lb/In

Especificaciones Generales

Item

Especificación

Cable Negativo de la Batería

 10

 89

Configuración de Módulos

418-01-1

418-01-1

Tabla Manual de Contenido

SECCION 418-01 Configuración de Módulos

APLICADO AL VEHICULO:

Explorer, Mountaineer

CONTENIDO

 PAGINA

DIAGNOSTICO Y PRUEBA

Configuración de Módulos .................................................................................................................  418-01-2

Inspección y Verificación ................................................................................................................  418-01-3
Prueba Pinpoint .............................................................................................................................  418-01-3
Principios de Operación .................................................................................................................  418-01-2

Indice de Preferencias del Cliente .............................................................................................  418-01-2

Tabla de Fallas ...............................................................................................................................  418-01-3

Configuración de Módulos

418-01-2

418-01-2

DIAGNOSTICO Y PRUEBA

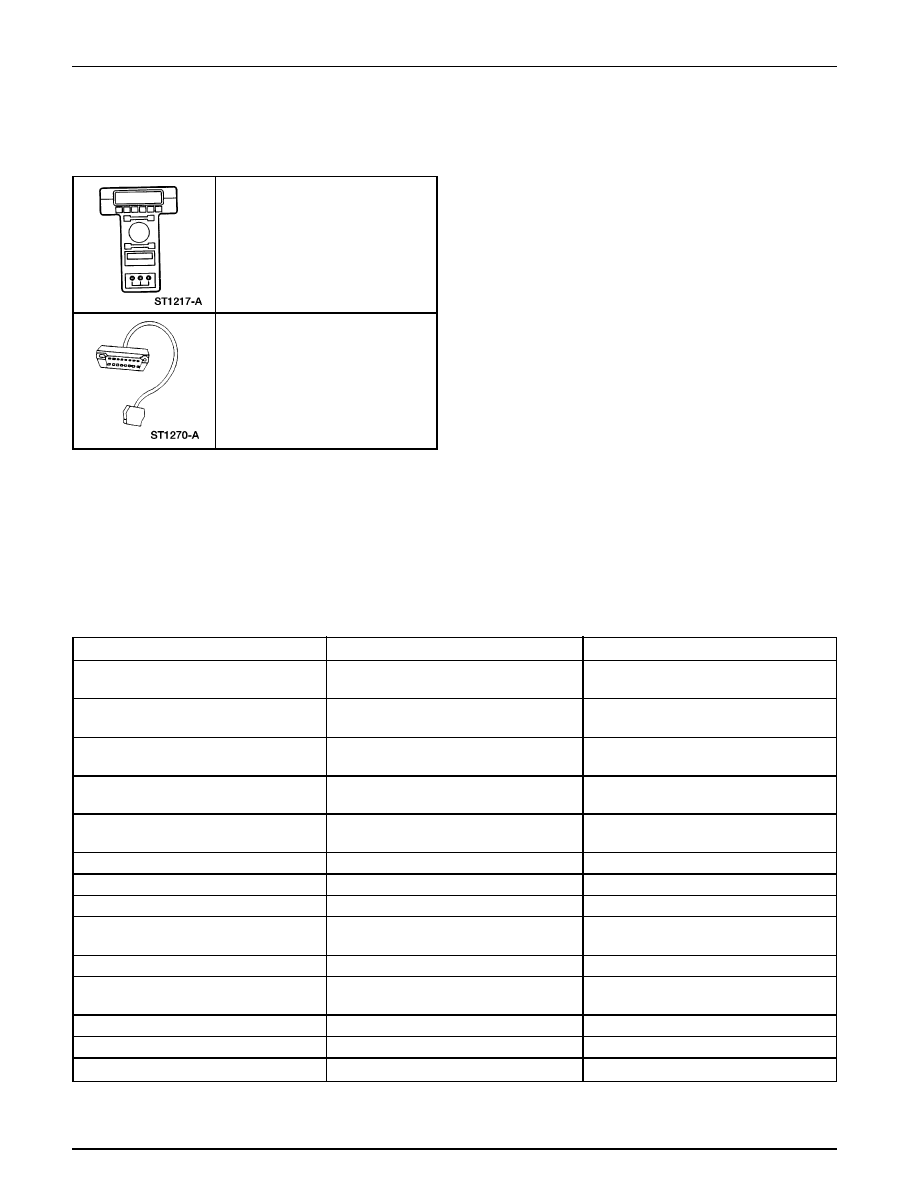

Herramienta(s) Especial(es)

Probador New Generation STAR
(NGS)
418-F048 (007-00500) o
un equivalente

Cable Flash del Probador NGS
418-F120 (007-00531) o
un equivalente

Configuración de Módulos

Principios de Operación

Nota: Los nuevos módulos requieren ser configurados después
de su instalación en el vehículo. Todos los módulos
configurables serán empacados en un kit contentivo de etiqueta
de advertencia y una hoja escrita en varios idiomas enfatizando
los requerimientos para configurar módulos reemplazados.

Nota: El módulo de control del tren de potencia (PCM) debe
ser programado utilizando el cable flash.

Preferencias de Conducción del Cliente

Hay preferencias del conductor que se pueden o necesitan ser
configuradas en este vehículo. Estos son detalles que el cliente
querrá o no sean activados. Típicamente, las preferencias del
cliente pueden ser conmutadas mediante el uso de una
herramienta de rastreo compatible con vehículos Ford. Puede
que usted necesite preguntar al cliente las preferencias que
estaban activadas antes de instalar el nuevo módulo.

Para llevar a cabo el proceso de configuración, utilice una
tarjeta de función de servicio Ford (FSF) y el Probador NGS.
Refiérase al Indice de Preferencias del Cliente para obtener
información de los módulos en el vehículo que tienen
características de preferencias. Configure las características
según sea necesario con un herramienta de rastreo compatible
con Ford.

Indice de Preferencias del Cliente

Módulo

 Item Configurable

 Estado

Módulo de Control de Anti-Bloqueo

Tamaño de los Neumáticos

de Frenos de 4 Ruedas

(en Revoluciones por Milla)

 Lista de Neumáticos

Módulo de Control de Anti-Bloqueo

Tamaño del Ring (número de dientes)

 8.8 pulgadas

de Frenos de 4 Ruedas

Módulo de Control de Anti-Bloqueo

 Información de Opciones

4WABS

de Frenos de 4 Ruedas

Módulo de Control de Anti-Bloqueo

Programación del Vehículo

 Explorer/Mountaineer

de Frenos de 4 Ruedas

Módulo de Sincronización Central (CTM)

 Tamaño de Neumáticos

Lista de Neumáticos

(en Revoluciones por Milla)

CTM

 Tamaño del Ring (número de dientes)

 8.8 pulgadas

CTM

 Información de Opciones

 4WABS

CTM

 Programación del Vehículo

 Explorer/Mountaineer

Módulo del Sistema Antirrobo

 Ingreso de Acceso de Seguridad

 Ingreso de Acceso de Seguridad

Pasivo (PATS)

Módulo PATS

 Programa de Código de Llave de Ignición

 Programa de Llaves de Ignición

Módulo PATS

 Cancelación de Código de Llave

Anula Todas las Llaves

de Ignición

  de Ignición Almacenadas

Módulo PATS

 Activa la Llave de Repuesto del Cliente

 Activación

Módulo PATS

 Desactiva la Llave el Repuesto del Cliente

 Desactivación

Módulo PATS

 Restablece el Parámetro

 Restablece la Identificación de Seguridad

Indice de Preferencias del Cliente
