Red Intermodular de Comunicaciones

418-00-44

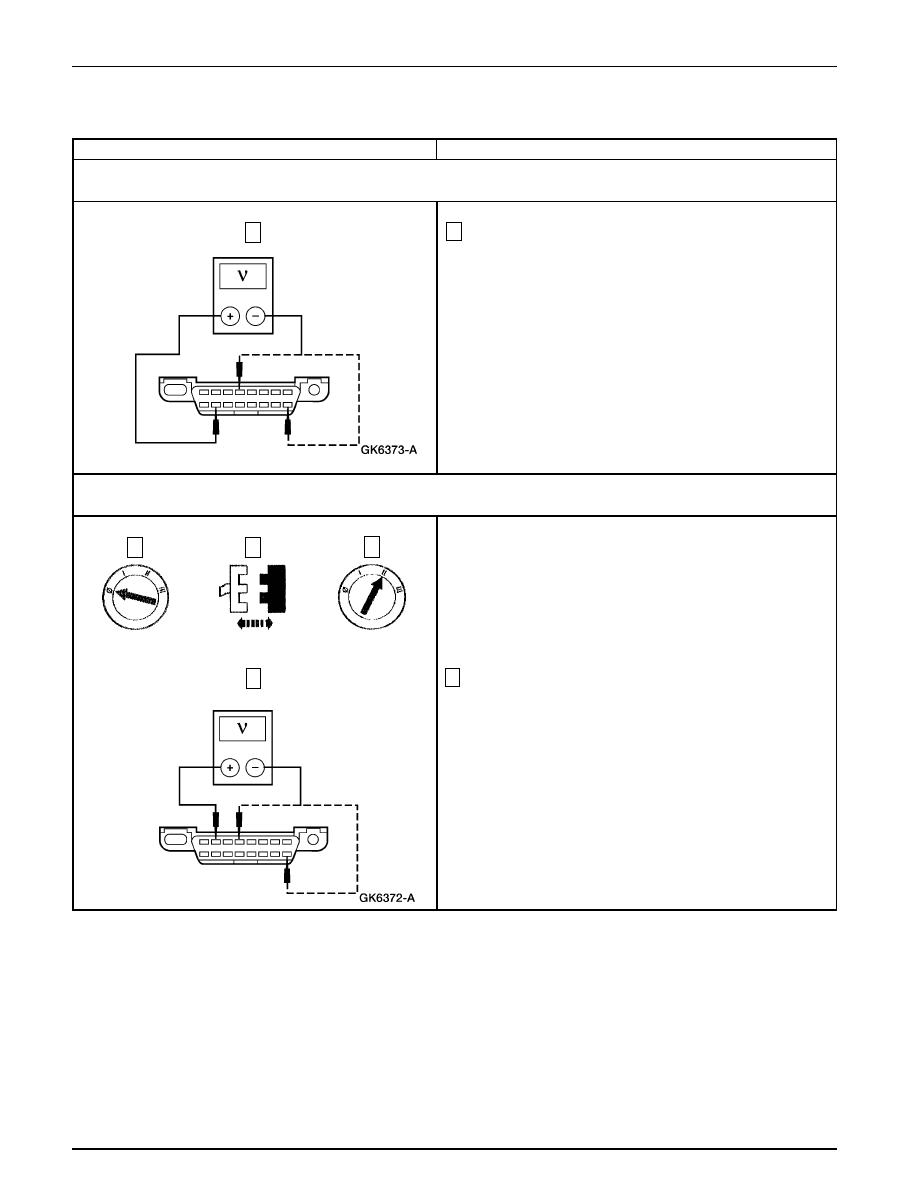

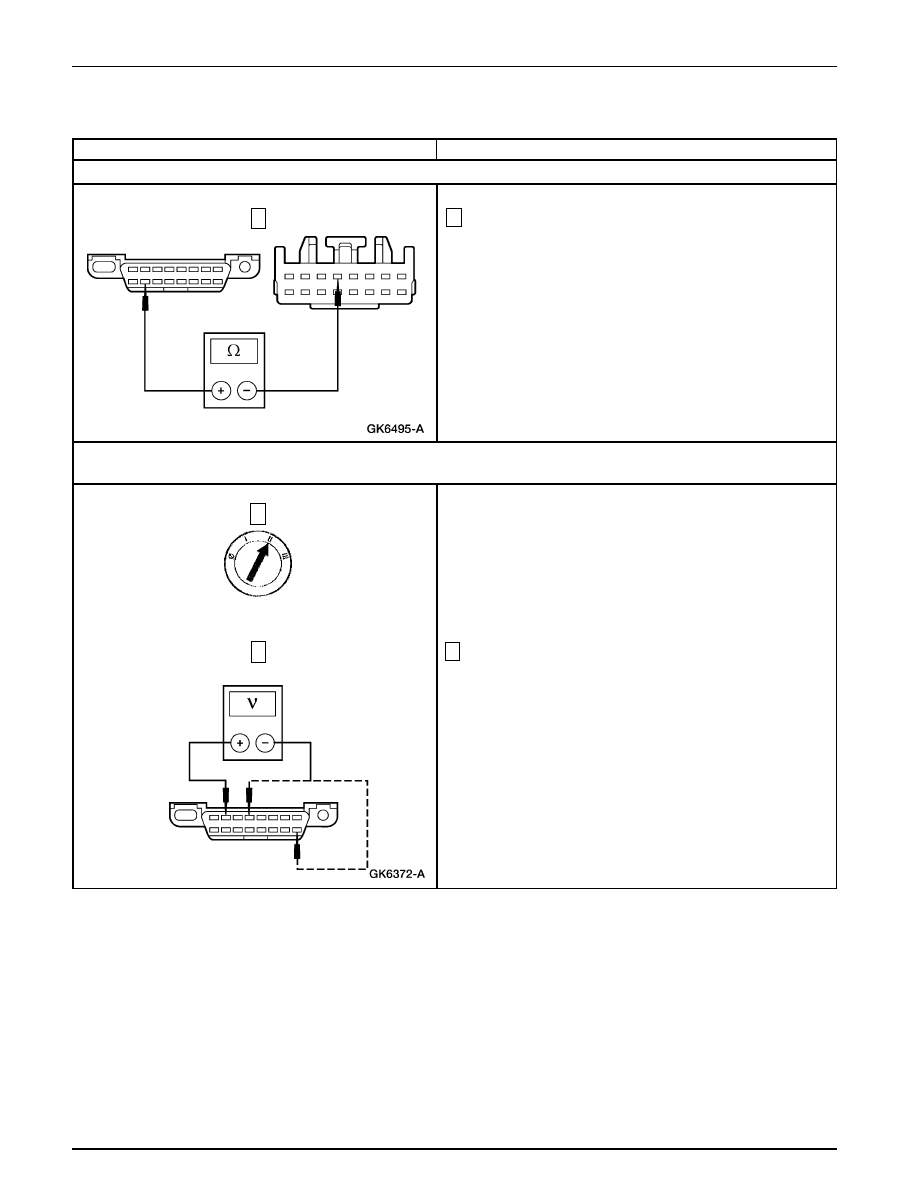

Mida el voltaje entre el C291-2 del DLC, circuito 914
(TN/OG) y el C291-4, circuito 57 (BK); haga lo mismo
entre el C291-2 del DLC, circuito 914 (TN/OG) y el
C291-16, circuito 693 (OG).

Mida la resistencia entre el C222-5 del PATS y el
C291-10 del DLC, circuito 915 (PK/LB).

•

¿ Son inferiores a 5 Ohmios?

Vaya a L4.

REPARE el circuito en cuestión entre el C222 del
PATS y el C291-10 del DLC. Para información
adicional, REFIÉRASE a Reparación del Cableado
del Circuito de Comunicación. PRUEBE si el
sistema funciona normalmente.

Prueba Pinpoint L: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED SCP (Continuación)

→

DIAGNOSTICOS Y PRUEBAS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE SI LOS CIRCUITOS 914 (TN/OG) Y 915 (PK/LB) ESTAN ABIERTOS (Continuación)

VERIFIQUE SI LOS CIRCUITOS 914 (TN/OG) Y 915 (PK/LB) TIENEN UN CORTO A LA BATERIA Y UN CORTO A
TIERRA CON EL MÓDULO PATS DESCONECTADO

Red Intermodular de Comunicaciones

418-00-45

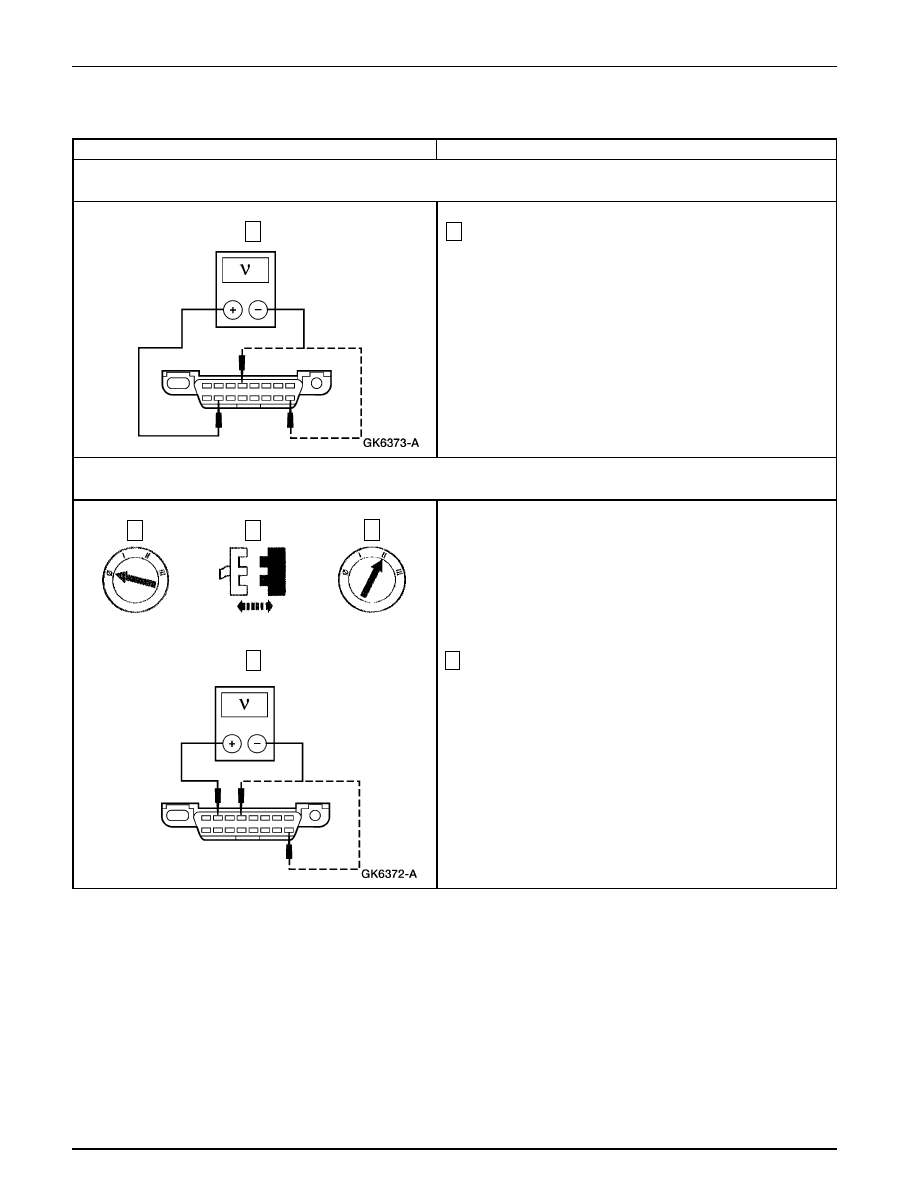

Mida el voltaje entre el C291-10 del DLC, circuito 915
(PK/LB) y el C291-4, circuito 57 (BK); haga lo mismo
entre el C291-10 del DLC, circuito 915 (PK/LB) y el
C291-16, circuito 693 (OG).

•

¿ Es cero el voltaje en cualquiera de las lecturas?

CONECTE el C222 del módulo PATS, Vaya a L5.

CAMBIE el módulo PATS. Para información
adicional, REFIÉRASE a la Sección 419-01B.
PRUEBE si el sistema funciona normalmente.

Prueba Pinpoint L: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED SCP (Continuación)

→

DIAGNOSTICOS Y PRUEBAS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE SI LOS CIRCUITOS 914 (TN/OG) Y 915 (PK/LB) TIENEN UN CORTO A LA BATERIA Y UN CORTO A
TIERRA CON EL MÓDULO PATS DESCONECTADO (Continuación)

VERIFIQUE SI LOS CIRCUITOS 914 (TN/OG) Y 915 (PK/LB) TIENEN UN CORTO A LA BATERIA Y UN CORTO A
TIERRA CON EL PCM DESCONECTADO

Mida el voltaje entre el C291-2 del DLC, circuito 914
(TN/OG) y el C291-4, circuito 57 (BK); haga lo mismo
entre el C291-2 del DLC, circuito 914 (TN/OG) y el
C291-16, circuito 693 (OG).

C222 del PCM

Red Intermodular de Comunicaciones

418-00-46

Mida el voltaje entre el C291-10 del DLC, circuito 915
(PK/LB) y el C291-4, circuito 57 (BK) del DLC; haga lo
mismo entre el C291-10 del DLC, circuito 915 (PK/LB)
y el C291-16, circuito 693 (OG).

•

¿ Es cero el voltaje en cualquiera de las lecturas?

Si el vehículo está equipado con módulo EATC. Vaya
a L6. Si el vehículo no está equipado con módulo
EATC. Vaya a L7.

REFIÉRASE al Manual de Diagnóstico de
Controles/Emisiones del Tren Motriz

Prueba Pinpoint L: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED SCP (Continuación)

→

DIAGNOSTICOS Y PRUEBAS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C297 del Módulo EATC

VERIFIQUE SI LOS CIRCUITOS 914 (TN/OG) Y 915 (PK/LB) TIENEN UN CORTO A LA BATERIA Y UN CORTO A
TIERRA CON EL PCM DESCONECTADO (Continuación)

VERIFIQUE SI LOS CIRCUITOS 914 (TN/OG) Y 915 (PK/LB) TIENEN UN CORTO A LA BATERIA Y UN CORTO A
TIERRA CON EL MÓDULO EATC DESCONECTADO

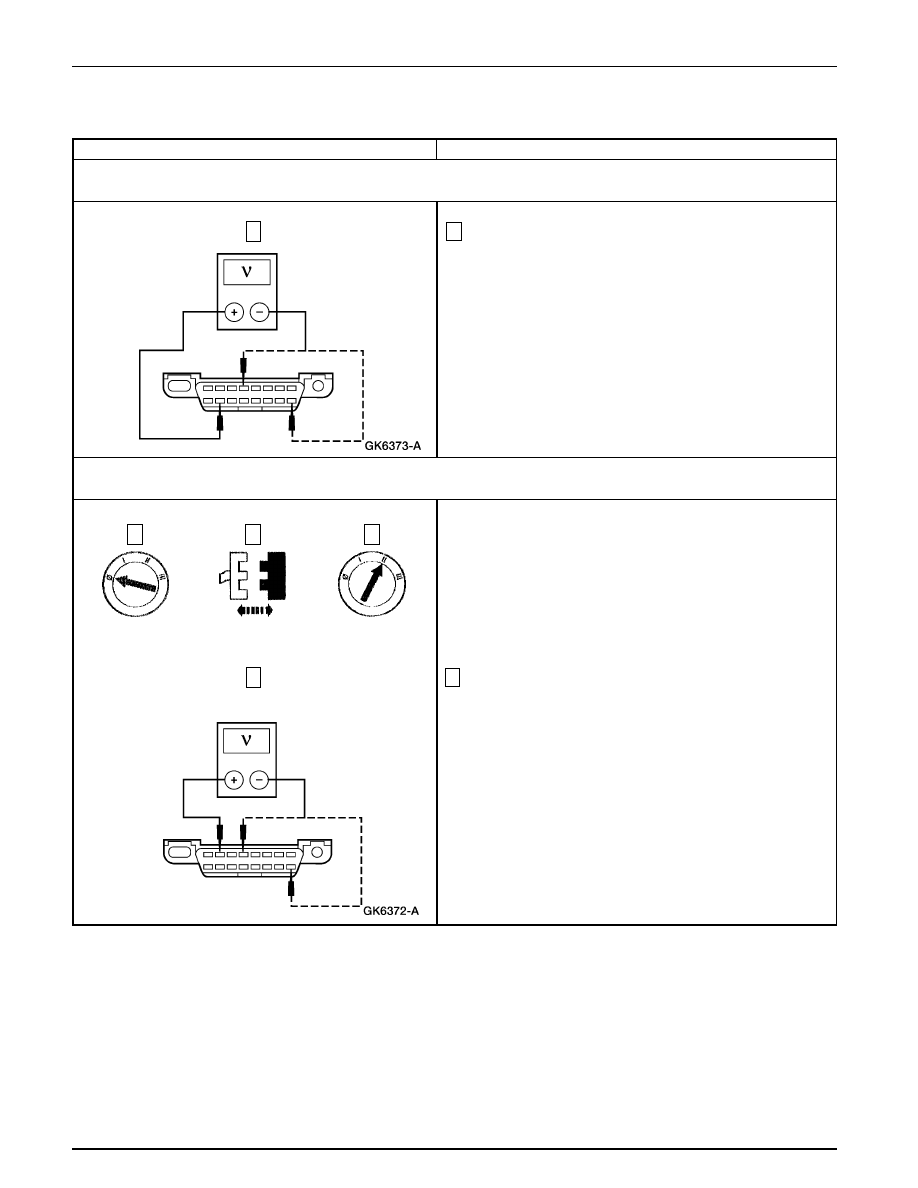

Mida el voltaje entre el C291-2 del DLC, circuito 914
(TN/OG) y el C291-4, circuito 57 (BK) del DLC; haga lo
mismo entre el C291-2 del DLC, circuito 914 (T/O) y el
C291-16, circuito 693 (OG).

Puede ser adquirido por separado.

Red Intermodular de Comunicaciones

418-00-47

Prueba Pinpoint L: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED SCP (Continuación)

→

DIAGNOSTICOS Y PRUEBAS (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

C147 En Línea

VERIFIQUE SI LOS CIRCUITOS 914 (TN/OG) Y 915 (PK/LB) TIENEN UN CORTO A LA BATERIA Y UN CORTO A
TIERRA CON EL MÓDULO EATC DESCONECTADO (Continuación)

VERIFIQUE SI LOS CIRCUITOS 914 (TN/OG) Y 915 (PK/LB) TIENEN UN CORTO A LA BATERIA Y UN CORTO A
TIERRA CON EL C147 EN LINEA DESCONECTADO

Mida el voltaje entre el C291-10 del DLC, circuito 915
(PK/LB) y el C291-4, circuito 57 (BK); haga lo mismo
entre el C291-10 del DLC, circuito 915 (PK/LB) y el
C291-16, circuito 693 (OG).

•

¿ Es cero el voltaje en cualquiera de las lecturas?

Vaya a L7.

CAMBIE el módulo EATC. Para información
adicional, REFIÉRASE a la Sección 412-00.
PRUEBE si el sistema funciona normalmente.

Mida el voltaje entre el C291-2 del DLC, circuito 914
(TN/OG) y el C291-4, circuito 57 (BK); haga lo mismo
entre el C291-2 del DLC, circuito 914 (TN/OG) y el
C291-16, circuito 693 (OG).
