Ford Explorer / Mercury Mountaineer. Manual - parte 869

Red Intermodular de Comunicaciones

418-00-36

418-00-36

DIAGNOSTICOS Y PRUEBAS (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint K: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED ISO 9141
(Continuación)

4

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

3

2

C337 del DSM

1

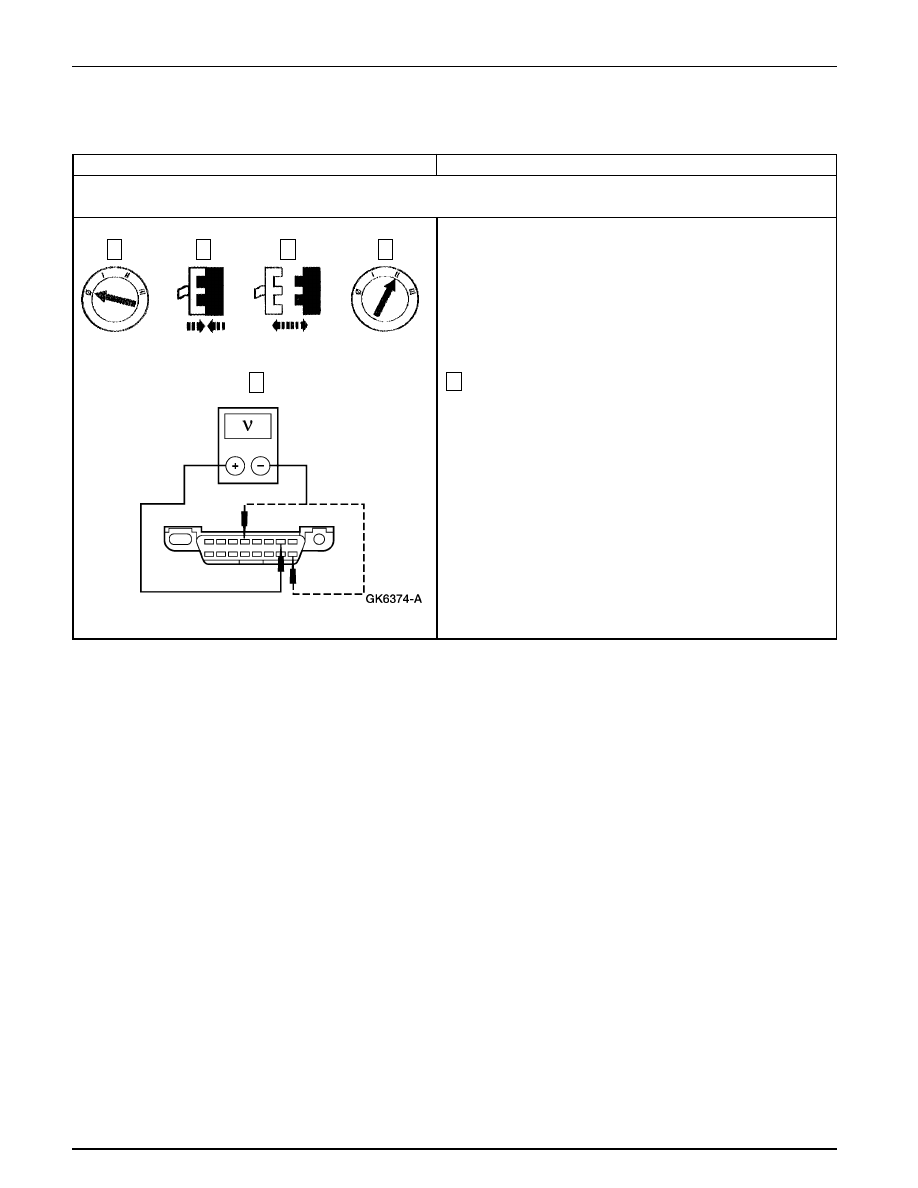

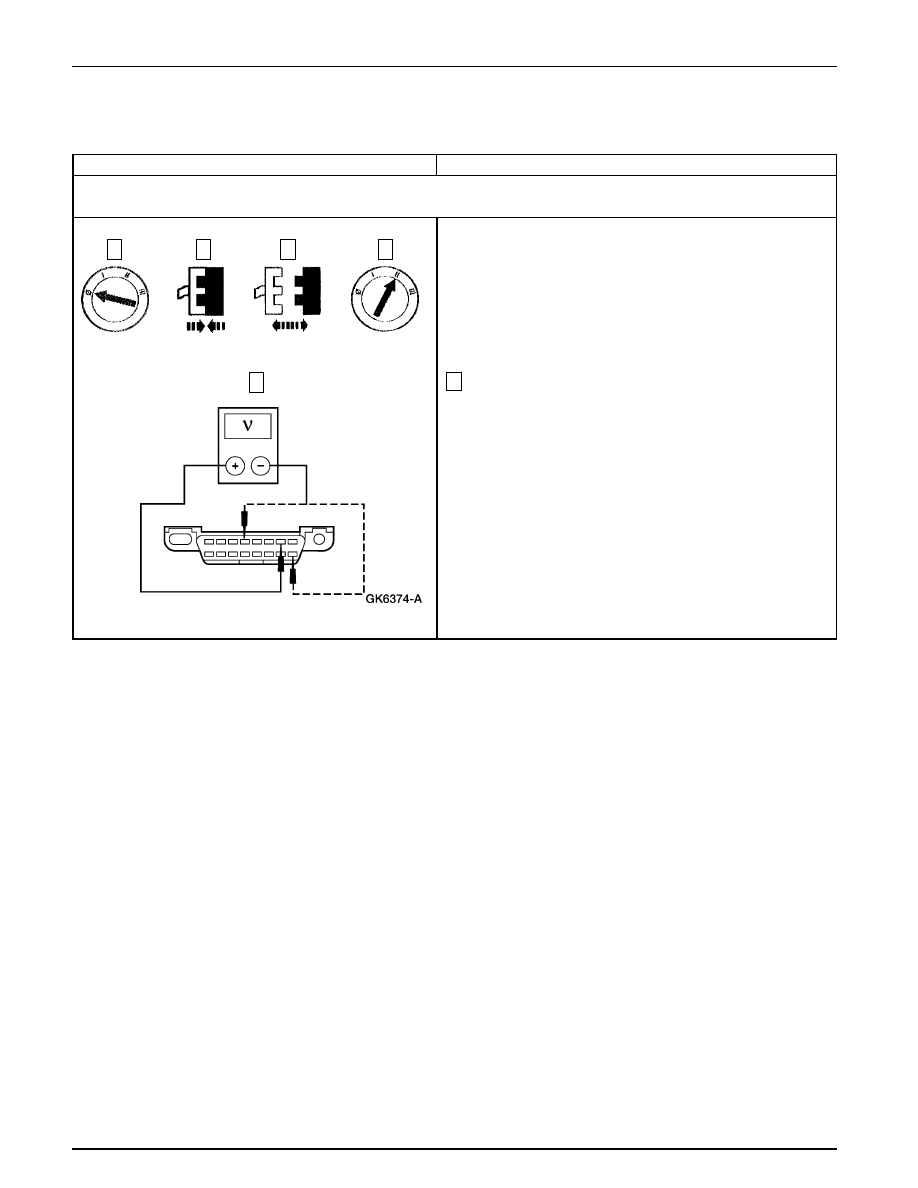

K16 VERIFIQUE SI EL CIRCUITO 70 (LB/WH) TIENE UN CORTO A LA ALIMENTACION O UN CORTO A TIERRA

CON EL MÓDULO DSM DESCONECTADO

4

Mida el voltaje entre el C291-7, circuito 70 (LB/WH) y
el C291-16, circuito 693 (OG) del DLC; y entre el
C291-7, circuito 70 (LB/WH) y el C291-4, circuito 57
(BK) del DLC.

•

¿ Es cero, el voltaje para cualquiera de las lecturas?

Vaya a K17.

CAMBIE el DSM. Para información adicional,
REFIÉRASE a la Sección 501-10. PRUEBE si el
sistema funciona normalmente.

Red Intermodular de Comunicaciones

418-00-37

418-00-37

4

Mida el voltaje entre el C291-7, circuito 70 (LB/WH) y
el C291-16, circuito 693 (OG) del DLC y entre el
C291-7, circuito 70 (LB/WH) y el C291-4, circuito 57
(BK) del DLC.

•

¿Es cero el voltaje en cualquiera de las lecturas?

REPARE el circuito 70 (LB/WH) entre el C212 en
línea, el C346 en línea (Sí está equipado con DSM)
el C440 del PAM  (Si está equipado) y el C336 del
módulo RAP (si está equipado). PRUEBE si el
sistema funciona normalmente.

REPARE el circuito 70 (LB/WH) entre el C346 en
línea y el C337 del DSM. PRUEBE si el sistema
funciona normalmente.

DIAGNOSTICOS Y PRUEBAS (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint K: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED ISO 9141
(Continuación)

4

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

3

2

1

C346 En Línea

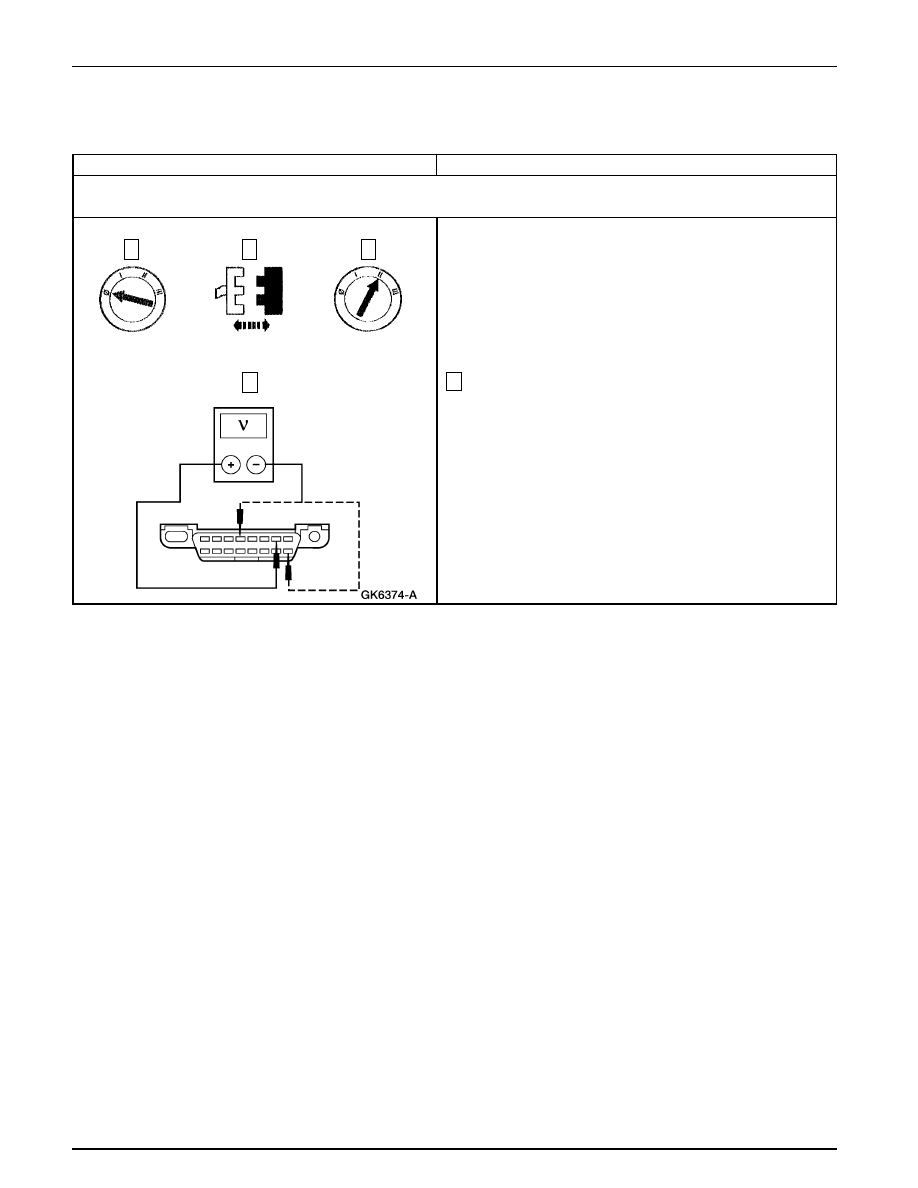

K17 VERIFIQUE SI EL CIRCUITO 70 (LB/WH) TIENE UN CORTO A LA ALIMENTACION O UN CORTO A TIERRA

CON EL C346 EN LINEA DESCONECTADO

Red Intermodular de Comunicaciones

418-00-38

418-00-38

5

Mida el voltaje entre el C291-7, circuito 70 (LB/WH) y
el C291-16, circuito 693 (OG) del DLC y entre el
C291-7, circuito 70 (LB/WH) y el C291-4, circuito 57
(BK) del DLC.

•

¿Es cero en cualquiera de las lecturas?

REPARE el circuito 70 (LB/WH) entre el C212 y
el C336 del módulo RAP. PRUEBE si el sistema
funciona normalmente.

CAMBIE el módulo RAP. Para información
adicional, REFIÉRASE a la Sección 419-10.
PRUEBE si el sistema funciona normalmente.

DIAGNOSTICOS Y PRUEBAS (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint K: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED ISO 9141
(Continuación)

5

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

4

3

1

C212 En Línea

C336 del RAP

2

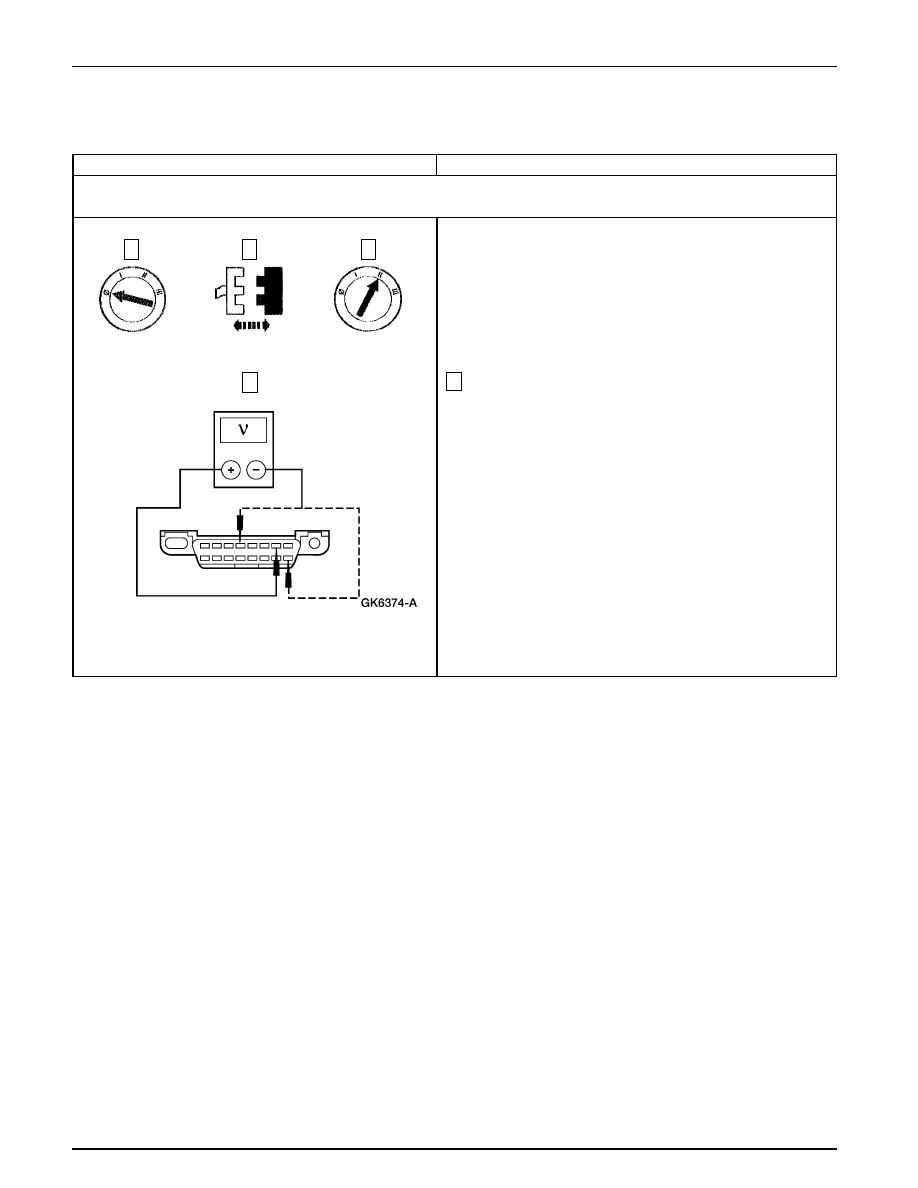

K18 VERIFIQUE SI EL CIRCUITO 70 (LB/WH) TIENE UN CORTO A LA ALIMENTACION O UN CORTO A TIERRA

CON EL MÓDULO RAP DESCONECTADO

Red Intermodular de Comunicaciones

418-00-39

418-00-39

5

Mida el voltaje entre el C291-7, circuito 70 (LB/WH) y
el C291-16, circuito 693 (OG) del DLC y entre el
C291-7, circuito 70 (LB/WH) y el C291-4, circuito 57
(BK) del DLC.

•

¿Es cero, en cualquiera de las lecturas?

Vaya a K21. PRUEBE si el sistema funciona
normalmente.

CAMBIE el DSM. Para información adicional
REFIÉRASE a la Sección 501-10. PRUEBE si el
sistema funciona normalmente.

DIAGNOSTICOS Y PRUEBAS (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint K: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED ISO 9141
(Continuación)

5

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

4

3

1

C212 En Línea

C440 del PAM

2

→

→

→

→

→

Si

→

→

→

→

→

No

5

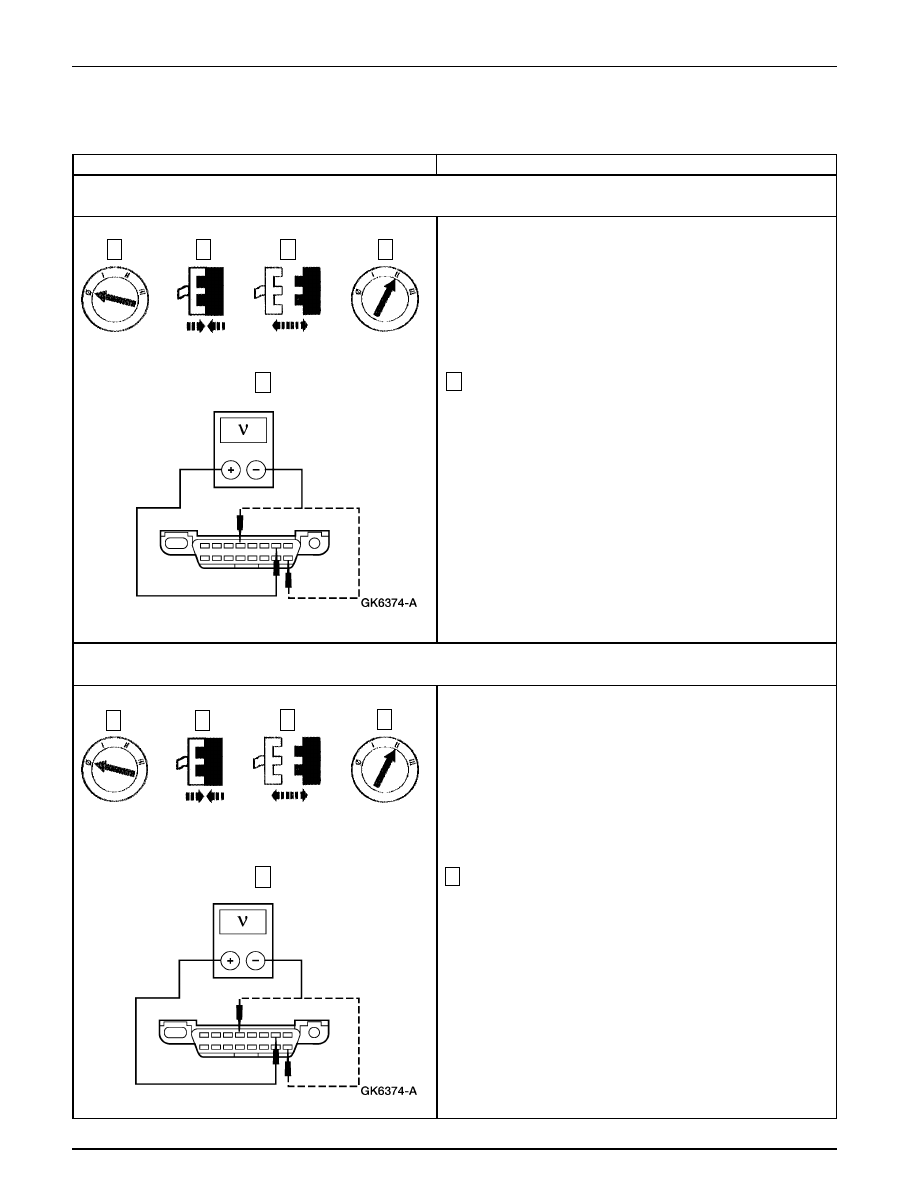

K19 VERIFIQUE SI EL CIRCUITO 70 (LB/WH) TIENE UN CORTO A LA ALIMENTACION O UN CORTO A TIERRA

CON EL DSM DESCONECTADO

K20 VERIFIQUE SI EL CIRCUITO 70 (LB/WH) TIENE UN CORTO A LA ALIMENTACION O UN CORTO A TIERRA

CON EL DSM DESCONECTADO

5

Mida el voltaje entre el C291-7, circuito 70 (LB/W) y el
C291-16, circuito 693 (OG) del DLC y entre el C291-7,
circuito 70 (LB/WH) y el C291-4, circuito 57 (BK) del
DLC.

•

¿Es cero, en cualquiera de las lecturas?

REPARE el circuito 70 (LB/WH) entre el C212 en
línea y el C440 del módulo PAM. PRUEBE si el
sistema funciona normalmente.

CAMBIE el PAM. Para información adicional,
REFIÉRASE  a la Sección 413-13. PRUEBE si el
sistema funciona normalmente.

4

3

1

C212 En Línea

C337 del DSM

2
