Ford Explorer / Mercury Mountaineer. Manual - parte 868

Red Intermodular de Comunicaciones

418-00-32

418-00-32

4

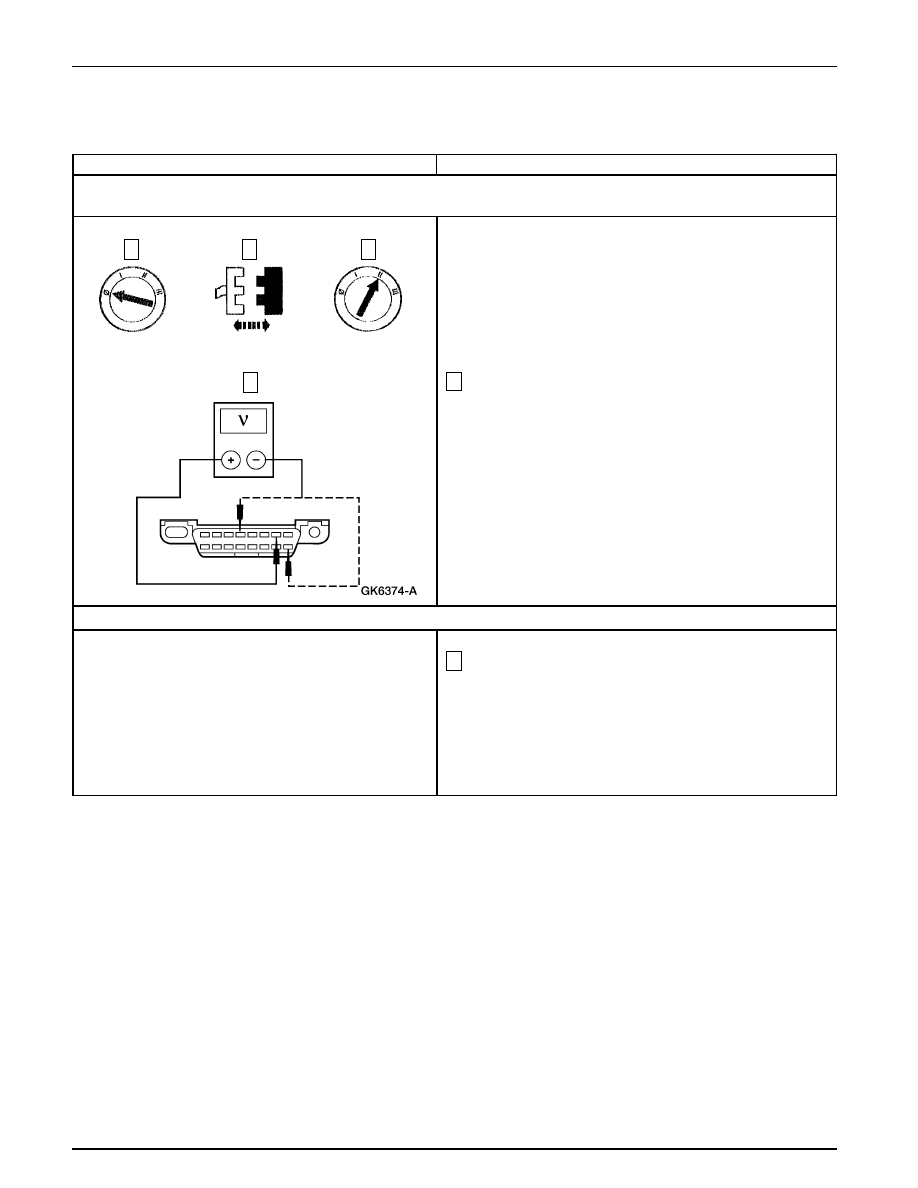

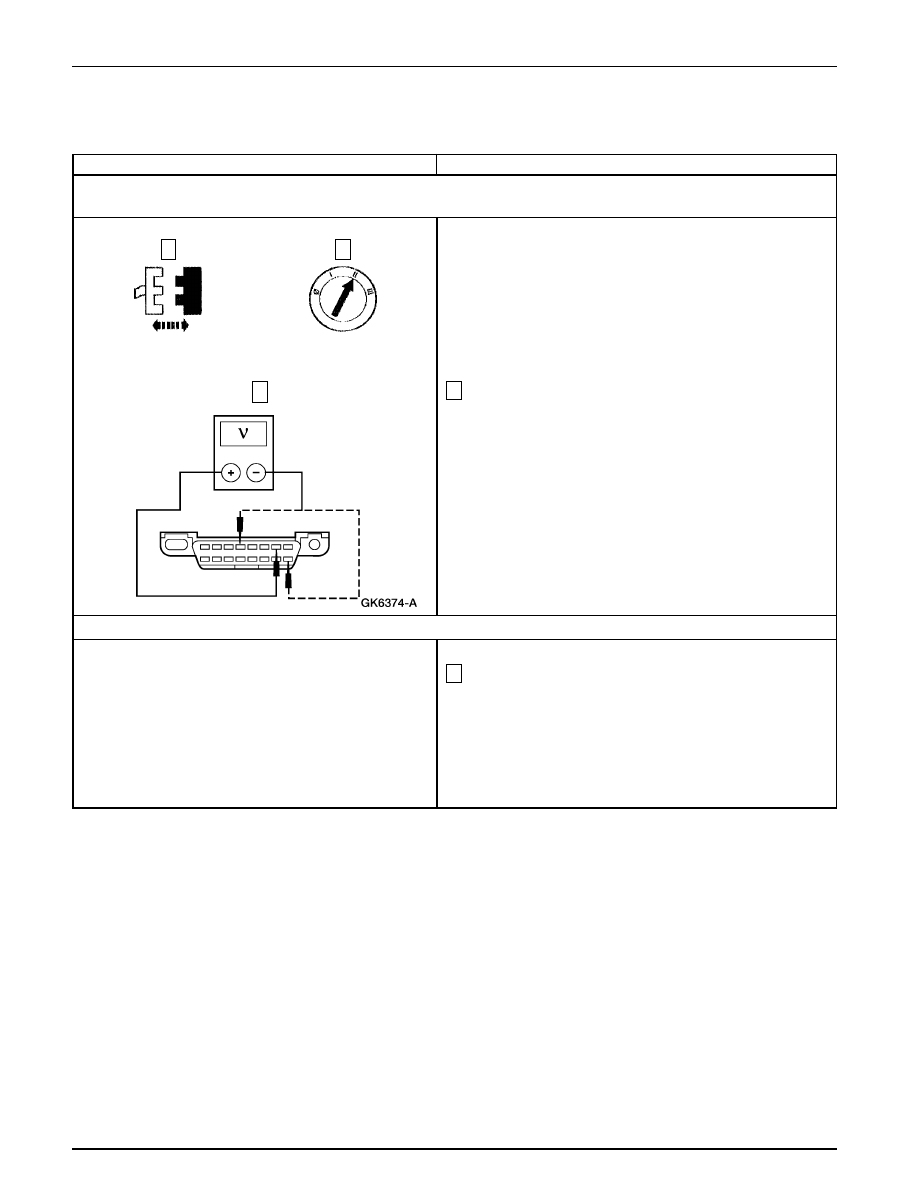

Mida el voltaje entre el C291-7, circuito 70 (LB/WH) y
el C291-16, circuito 693 (OG) del DLC; y entre el
C291-7, circuito 70 (LB/WH) y el C291-4, circuito 57
(BK) del DLC.

•

¿Es cero el voltaje en cualquiera de las lecturas?

CONECTE el C280 del GEM/CTM, Vaya a K10.

CAMBIE el GEM/CTM. Para información adicional,
REFIÉRASE a la Sección 419-10. PRUEBE si el
sistema funciona normalmente.

DIAGNOSTICOS Y PRUEBAS (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint K: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED ISO 9141
(Continuación)

4

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

3

2

C280 GEM/CTM

1

K9

VERIFIQUE SI EL CIRCUITO 70 (LB/WH) TIENE UN CORTO A LA ALIMENTACION O UN CORTO A TIERRA
CON EL GEM/CTM DESCONECTADO

K10 VERIFIQUE SI EL CIRCUITO 70 (LB/WH) TIENE UN CORTO A LA ALIMENTACION O UN CORTO A TIERRA

CON EL RCM DESCONECTADO

2

Desactive el sistema de air bag; refiérase a la Sección
501-20B.

C232 del RCM

4

3

1

Red Intermodular de Comunicaciones

418-00-33

418-00-33

3

Verifique si el vehículo está equipado con módulo RAP.

•

¿Está equipado con módulo RAP?

Vaya a K12.

Vaya a K13.

5

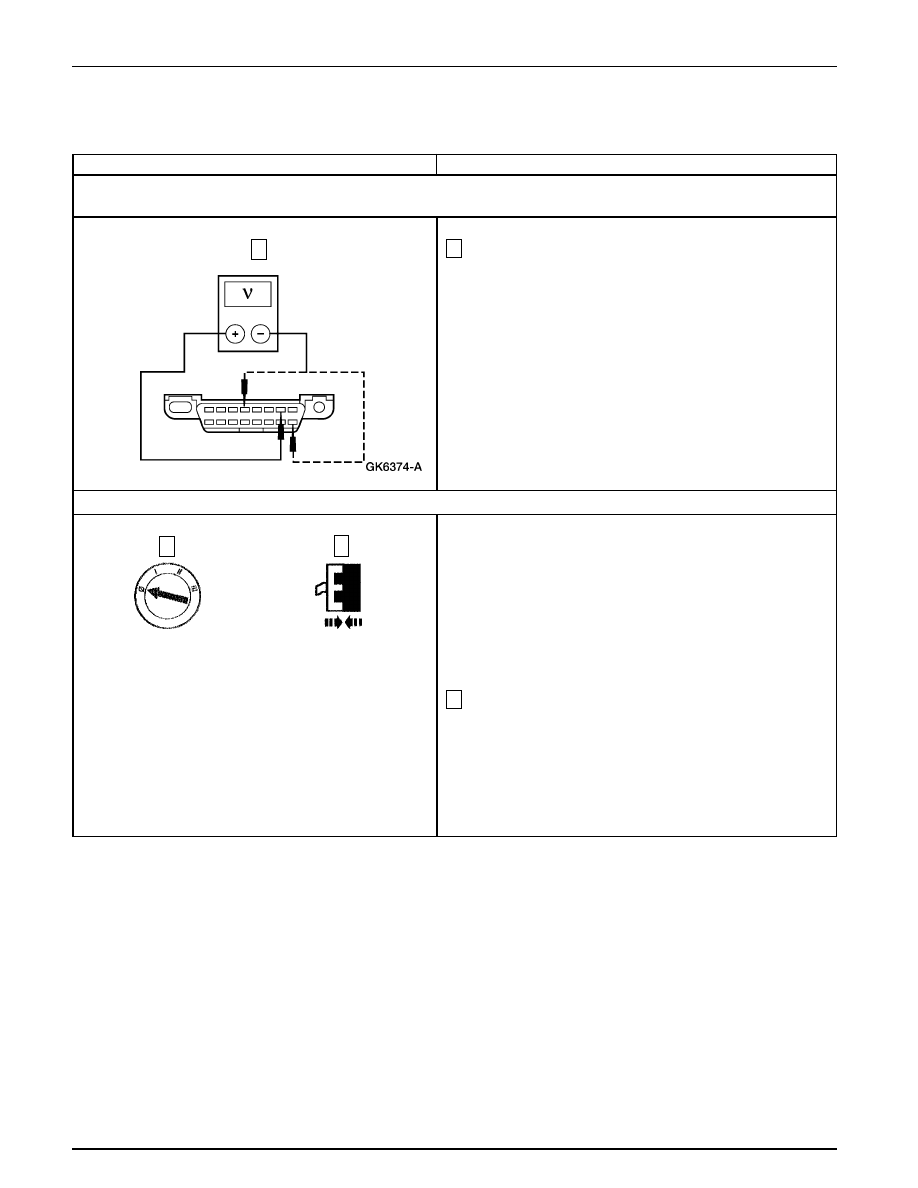

Mida el voltaje entre el C291-7, circuito 70 (LB/WH) y
el C291-16, circuito 693 (O) del DLC y entre el C291-7,
circuito 70 (LB/WH) y el C291-4, circuito 57 (BK) del
DLC.

•

¿ Es cero el voltaje en cualquiera de las lecturas?

REPARE el circuito 70 (LB/WH). PRUEBE si el
sistema funciona normalmente.

CAMBIE el RCM. REFIÉRASE a la Sección
501-20B. PRUEBE si el sistema funciona
normalmente.

DIAGNOSTICOS Y PRUEBAS (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint K: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED ISO 9141
(Continuación)

5

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

1

C212 En Línea

→

→

→

→

→

Si

→

→

→

→

→

No

2

K10 VERIFIQUE SI EL CIRCUITO 70 (LB/WH) TIENE UN CORTO A LA ALIMENTACION O UN CORTO A TIERRA

CON EL RCM DESCONECTADO  (Continuación)

K11 VERIFIQUE SI EL VEHÍCULO TIENE MÓDULO RAP

Red Intermodular de Comunicaciones

418-00-34

418-00-34

K13 VERIFIQUE SI EL VEHÍCULO TIENE MÓDULO PAM

1

Verifique si el vehículo está equipado con módulo PAM.

•

¿Está equipado con módulo PAM?

Vaya a K14.

Vaya a K15.

3

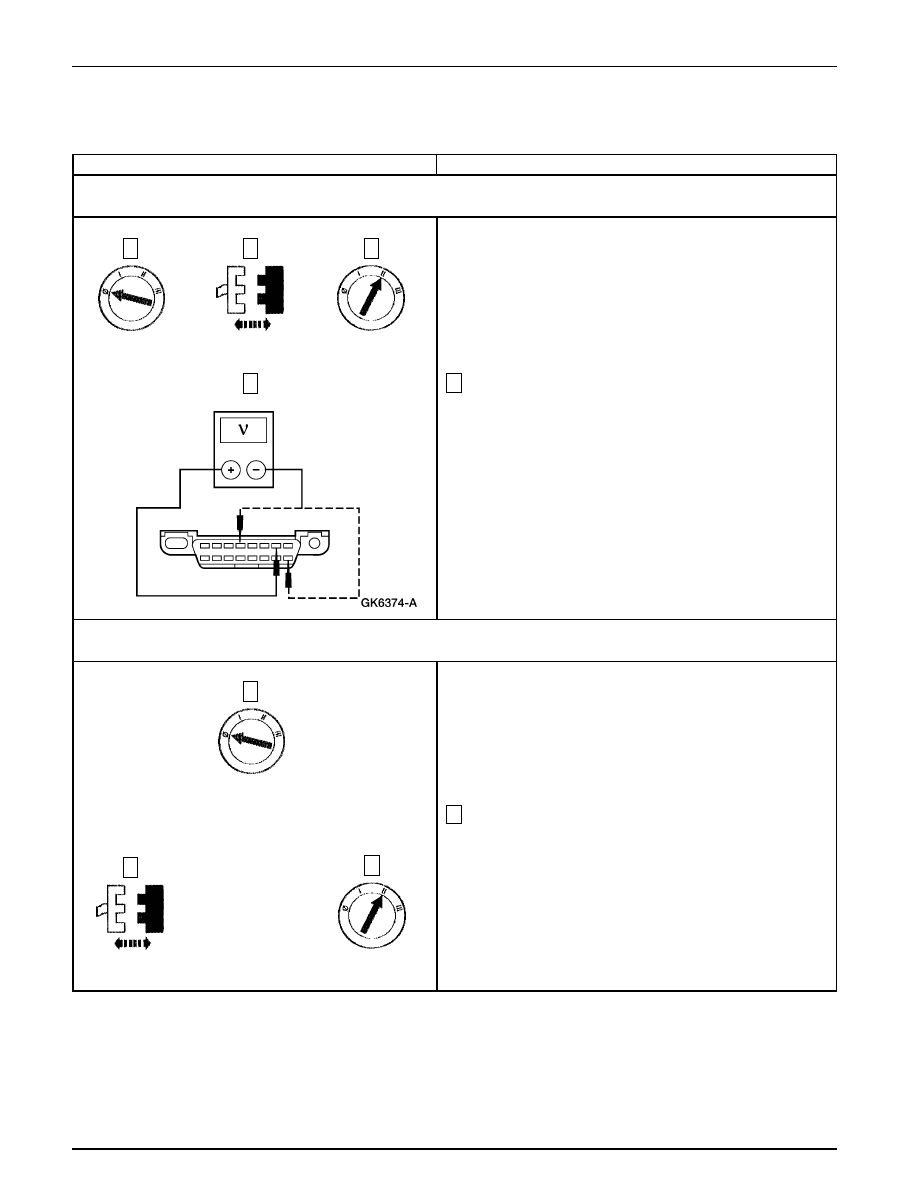

Mida el voltaje entre el C291-7, circuito 70 (LB/WH) y
el C291-16, circuito 693 (OG) del DLC y entre el
C291-7, circuito 70 (LB/WH) y el C291-4, circuito 57
(BK) del DLC.

•

¿ Es cero el voltaje en cualquiera de las lecturas?

VEA K12.

CAMBIE el módulo RAP. Para información
adicional, REFIÉRASE a la Sección 419-10.
PRUEBE si el sistema funciona normalmente.

DIAGNOSTICOS Y PRUEBAS (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint K: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED ISO 9141
(Continuación)

3

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

→

→

→

→

→

Si

→

→

→

→

→

No

2

 C336 del Módulo RAP

K12 VERIFIQUE SI EL CIRCUITO 70 (LB/WH) TIENE UN CORTO A LA ALIMENTACION O UN CORTO A TIERRA

CON EL MÓDULO RAP DESCONECTADO

1

Red Intermodular de Comunicaciones

418-00-35

418-00-35

3

Verifique si el vehículo está equipado con módulo DSM.

•

¿Está equipado con módulo DSM?

Vaya a K16.

Vaya a K17.

4

Mida el voltaje entre el C291-7, circuito 70 (LB/WH) y
el C291-16, circuito 693 (OG) del DLC; y entre el
C291-7, circuito 70 (LB/WH) y el C291-4, circuito 57
(BK) del DLC.

•

¿ Es cero, el voltaje para cualquiera de las lecturas?

CONECTE el C337 del DSM, Vaya a K15.

CAMBIE el PAM. Para información adicional,
REFIÉRASE a la Sección 413-13. PRUEBE si el
sistema funciona normalmente.

DIAGNOSTICOS Y PRUEBAS (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint K: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED ISO 9141
(Continuación)

4

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

→

→

→

→

→

Si

→

→

→

→

→

No

3

2

C440 del PAM

1

K14 VERIFIQUE SI EL CIRCUITO 70 (LB/WH) TIENE UN CORTO A LA ALIMENTACION O UN CORTO A TIERRA

CON EL MÓDULO PAM DESCONECTADO

K15 VERIFIQUE SI EL VEHÍCULO TIENE MÓDULO DSM
