Red Intermodular de Comunicaciones

418-00-40

418-00-40

DIAGNOSTICOS Y PRUEBAS (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint K: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED ISO 9141
(Continuación)

4

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

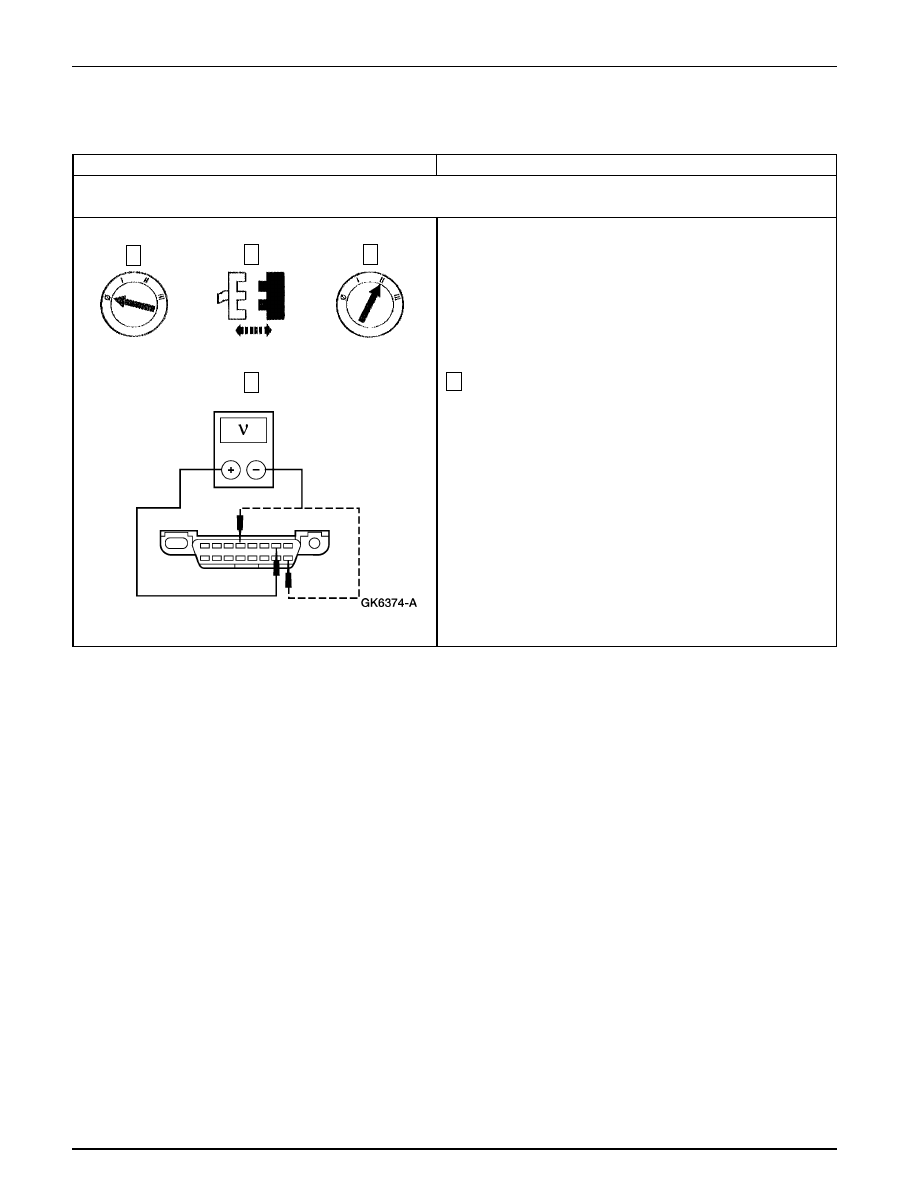

K21 VERIFIQUE SI EL CIRCUITO 70 (LB/W) TIENE UN CORTO A LA ALIMENTACION O UN CORTO A TIERRA  CON

EL C346 EN LINEA DESCONECTADO

4

Mida el voltaje entre el C291-7, circuito 70 (LB/WH) y
el C291-16, circuito 693 (OG) del DLC y entre el
C291-7, circuito 70 (LB/WH) y el C291-4, circuito 57
(BK) del DLC.

•

¿Es cero en cualquiera de las lecturas?

REPARE el circuito 70 (LB/WH) entre el C212 y
el C346 en línea. PRUEBE si el sistema funciona
normalmente.

REPARE el circuito 70 (LB/WH) entre el C346 en
línea y el C337 del DSM. PRUEBE si el sistema
funciona normalmente.

3

2

1

C346 En Línea

Red Intermodular de Comunicaciones

418-00-41

418-00-41

5

Mida el voltaje entre el C291-7, circuito 70 (LB/WH) y
el C291-16, circuito 693 (OG) del DLC; y entre el
C291-7, circuito 70 (LB/WH) y el C291-4, circuito 57
(BK) del DLC.

•

¿Es cero en cualquiera de las lecturas?

Vaya a K23.

CAMBIE el módulo antibloqueo de frenos en las
cuatro ruedas. Para información adicional,
REFIÉRASE a la Sección. 206-09. PRUEBE si el
sistema funciona normalmente.

DIAGNOSTICOS Y PRUEBAS (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint K: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED ISO 9141
(Continuación)

5

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

4

3

1

C148 En Línea

2

C186 del Módulo de

Control Antibloqueo

en las Cuatro Ruedas

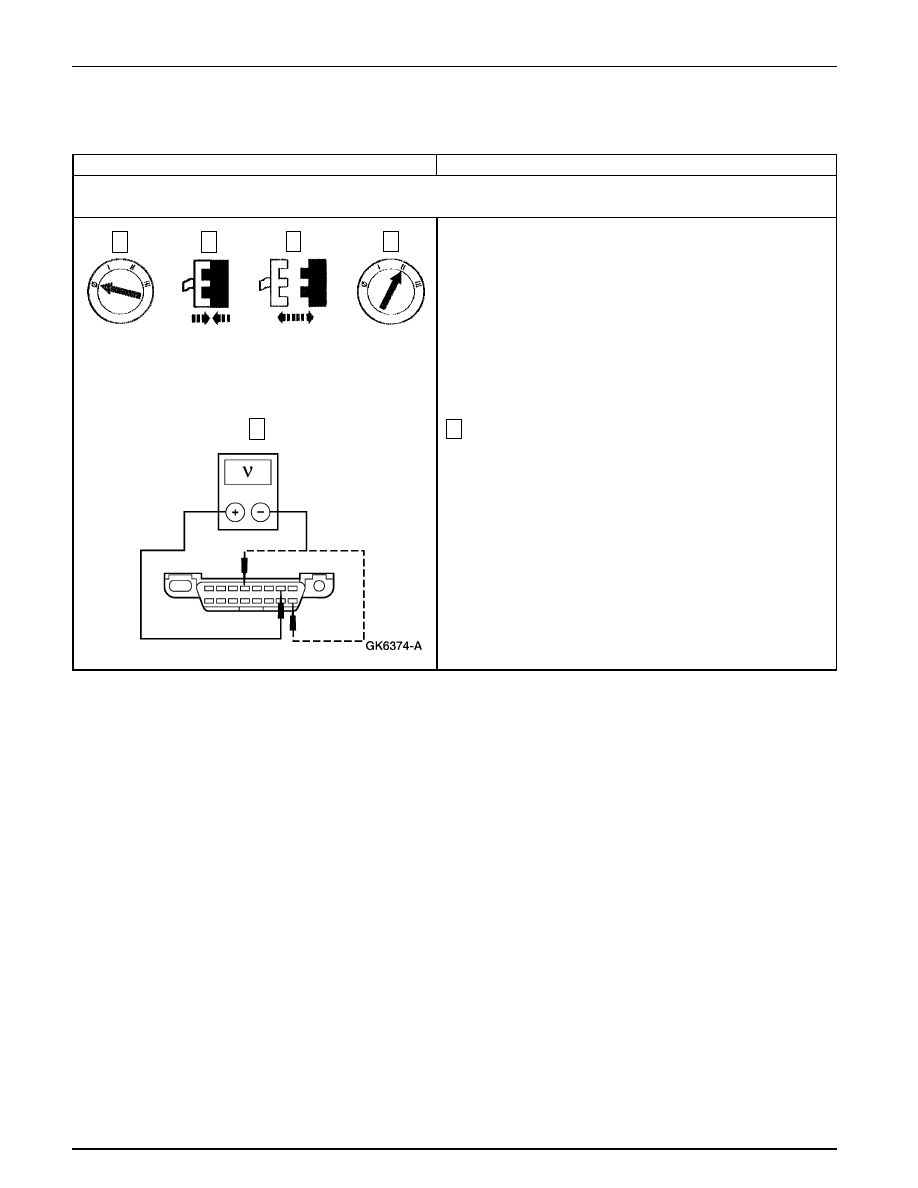

K22 VERIFIQUE SI EL CIRCUITO 70 (LB/W) TIENE UN CORTO A LA ALIMENTACION O UN CORTO A TIERRA  CON

EL MÓDULO ANTIBLOQUEO DE FRENOS EN LAS CUATRO RUEDAS DESCONECTADO

Red Intermodular de Comunicaciones

418-00-42

418-00-42

1

Revise si los pines 2 y 10 del Probador NGS están dañados.

•

¿Está OK el Probador NGS?

Vaya a L2.

REPARE el Probador NGS. PRUEBE si el sistema
funciona normalmente.

4

Mida el voltaje entre el C291-7, circuito 70 (LB/WH) y
el C291-16, circuito 693 (OG) del DLC y entre el
C291-7, circuito 70 (LB/WH) y el C291-4, circuito 57
(BK) del DLC.

•

¿Es cero en cualquiera de las lecturas?

REPARE el circuito 70 (LB/WH) entre el C148 y
el C140 en línea. PRUEBE si el sistema funciona
normalmente.

REPARE el circuito 70 (LB/WH) entre el C140 en
línea y el C186 del módulo de control anitbloqueo
en las cuatro ruedas. PRUEBE si el sistema funciona
normalmente.

DIAGNOSTICOS Y PRUEBAS (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

Prueba Pinpoint K: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED ISO 9141
(Continuación)

4

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

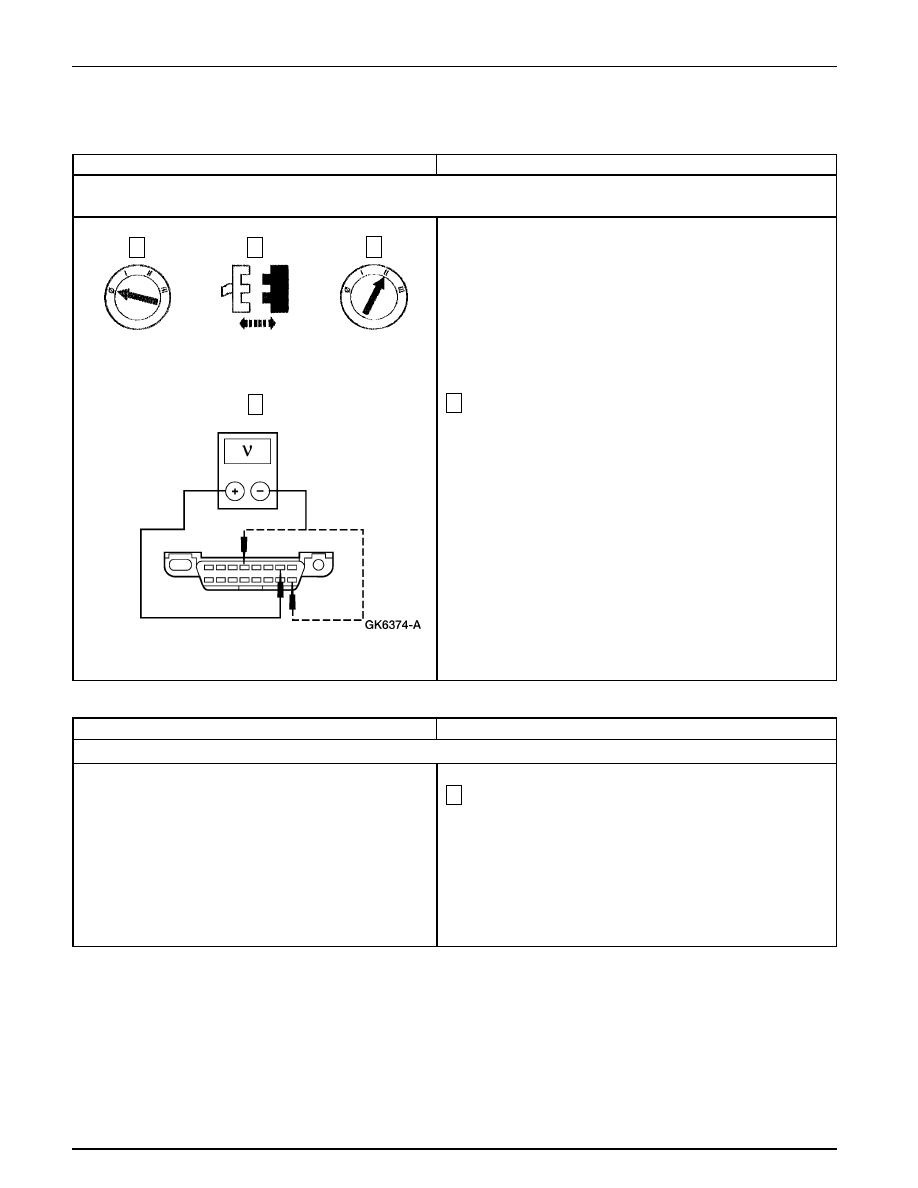

K23 VERIFIQUE SI EL CIRCUITO 70 (LB/WH) TIENE UN CORTO A LA ALIMENTACION O UN CORTO A TIERRA

CON EL CONECTOR EN LINEA C140 DESCONECTADO

3

2

1

C140 En Línea

Prueba Pinpoint L: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED SCP

→

→

→

→

→

Si

→

→

→

→

→

No

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

L1

VERIFIQUE SI LOS PINES 2 Y 10 DEL PROBADOR NGS ESTAN DAÑADOS

Red Intermodular de Comunicaciones

418-00-43

418-00-43

2

Revise si los pines 2 y 10 del DLC, incluyendo los cables
que entran a estos pines, tienen daños.

•

¿ Está OK el C291 del DLC?

Vaya a L3.

REPARE el C291 del DLC. PRUEBE si el sistema
funciona normalmente.

Prueba Pinpoint L: NO HAY COMUNICACION MODULO/RED DE COMUNICACIONES — RED SCP (Continuación)

→

→

→

→

→

Si

→

→

→

→

→

No

DIAGNOSTICOS Y PRUEBAS (Continuación)

2

C222 del PATS

1

1

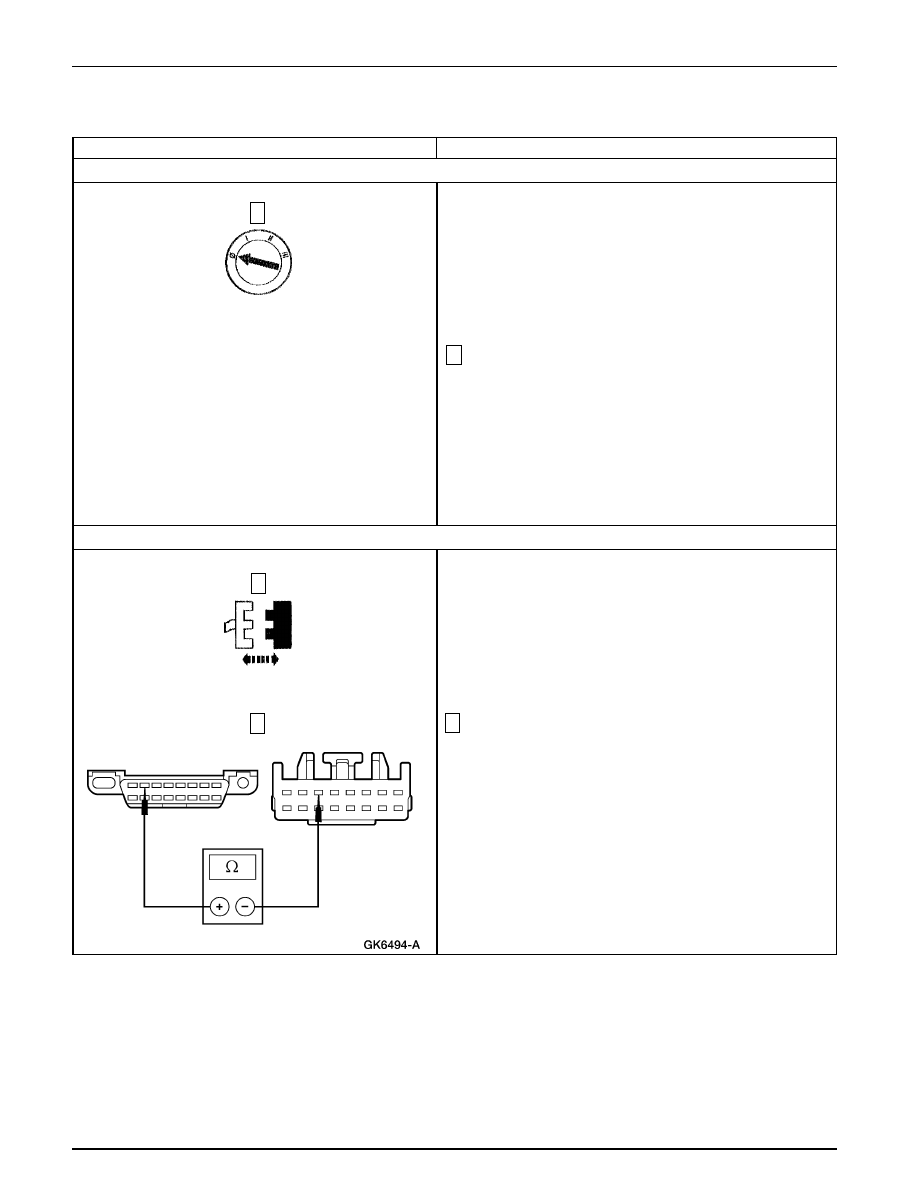

L2

VERIFIQUE SI LOS PINES 2 Y 10 DEL C291 DEL DLC ESTAN DAÑADOS

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

L3

VERIFIQUE SI LOS CIRCUITOS 914 (TN/OG) Y 915 (PK/LB) ESTAN ABIERTOS

2

Mida la resistencia entre el C222-6 del PATS y el C291-2
del DLC, circuito 914 (TN/OG).
