Ford Explorer / Mercury Mountaineer. Manual - parte 855

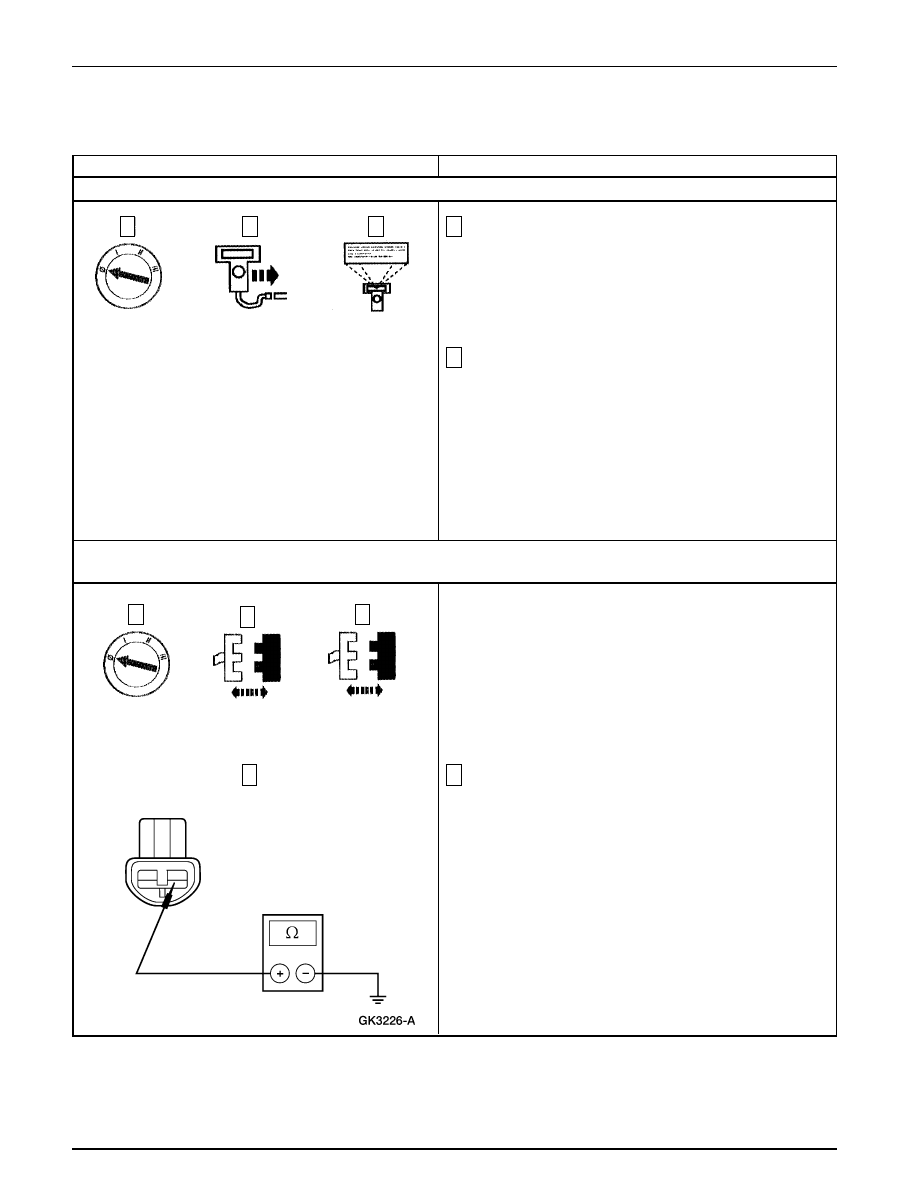

Iluminación Interior

417-02-52

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint J: LAS LUCES DE CORTESIA SON INOPERANTES – CUANDO LA COMPUERTA DE CARGA
ESTA ABIERTA

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE EL GEM/CTM – OBSERVE EL PID LGATESW

VERIFIQUE SI LAS CONEXIONES DE TIERRA EN LOS INTERRUPTORES DE APERTURA DE LA COMPUERTA DE
CARGA ESTÁN ABIERTAS – CIRCUITO 57 (BK)

Mida la resistencia entre C438 del interruptor de apertura de
la compuerta izquierda, Circuito 57 (BK) y tierra; y entre
C439 del interruptor de apertura de la compuerta derecha,
Circuito 57 (BK) y tierra.

•

¿Las resistencias son menores de 5 ohmios?

Vaya a J3.

REPARE el Circuito 57 (BK). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

Observe el PID LGATESW.

Abra la compuerta.

•

¿El PID LGATESW indica AJAR?

INSTALE un nuevo GEM/CTM; REFIERASE a la
Sección 419-10. BORRE los DTCs. PRUEBE si la
operación del sistema es normal.

Vaya a J2.

→

NGS

Interruptor de

Apertura de la

Compuerta

Izquierda C438

Interruptor de

Apertura de la

Compuerta Derecha

C439

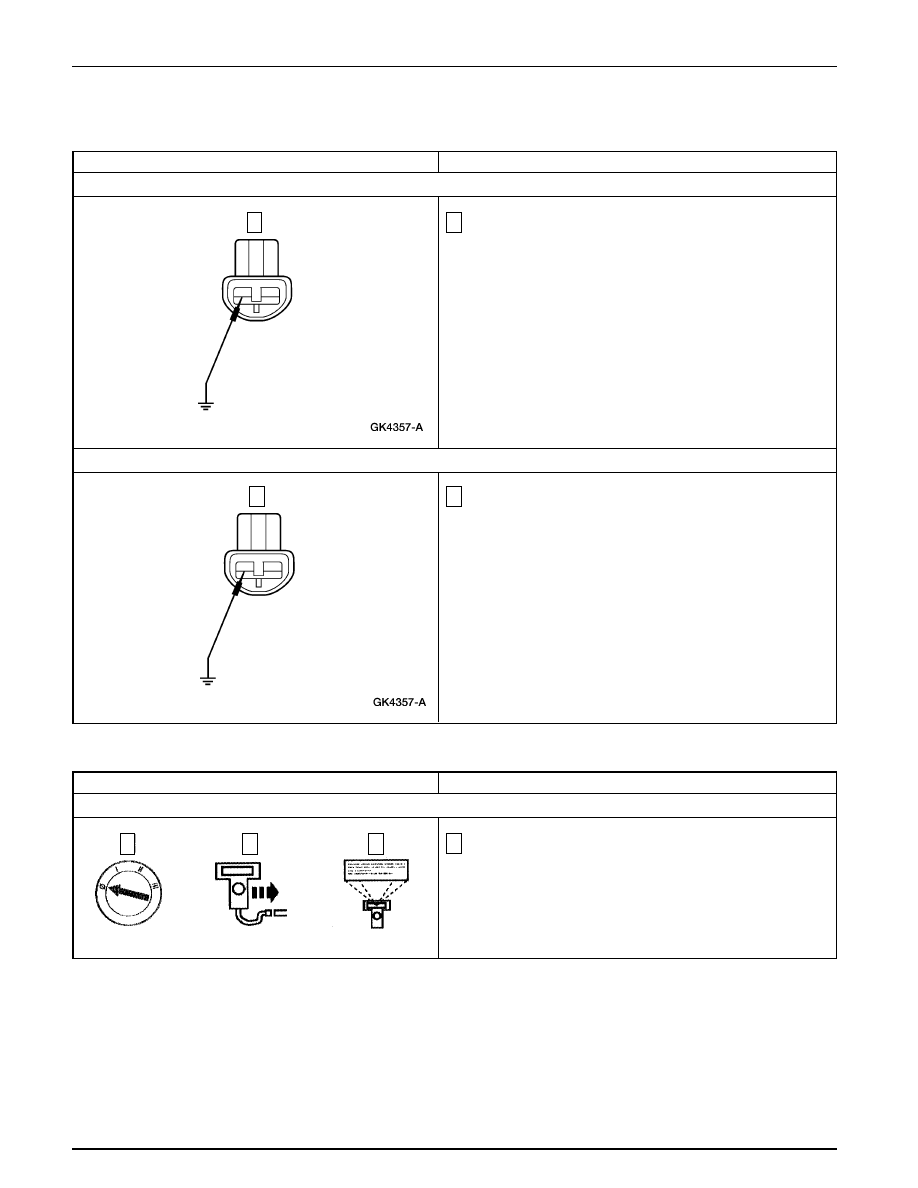

Iluminación Interior

417-02-53

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint J: LAS LUCES DE CORTESIA SON INOPERANTES – CUANDO LA COMPUERTA DE CARGA
ESTA ABIERTA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE EL INTERRUPTOR DE APERTURA DE LA COMPUERTA IZQUIERDA

VERIFIQUE EL INTERRUPTOR DE APERTURA DE LA COMPUERTA DERECHA

Conecte un puente entre C439 del interruptor de apertura de
la compuerta derecha, Circuito 700 (WH/VT) y tierra.

•

¿Se iluminan las luces de cortesía?

INSTALE un nuevo interruptor. BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

REPARE el Circuito 700 (WH/VT). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

Conecte un puente entre C438 del interruptor de apertura de
la compuerta izquierda, Circuito 700 (WH/VT) y tierra.

•

¿Se iluminan las luces de cortesía?

INSTALE un nuevo interruptor de apertura de la
compuerta izquierda. BORRE los DTCs. PRUEBE si la
operación del sistema es normal.

Vaya a J4.

→

Prueba Pinpoint K: LAS LUCES DE CORTESIA SON INOPERANTES – CUANDO LA VENTANA DE LA COMPUERTA
DE CARGA ESTA ABIERTA

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE EL GEM/CTM – OBSERVE EL PID LGATESW

Observe el PID el GEM/CTM LGATESW.

NGS

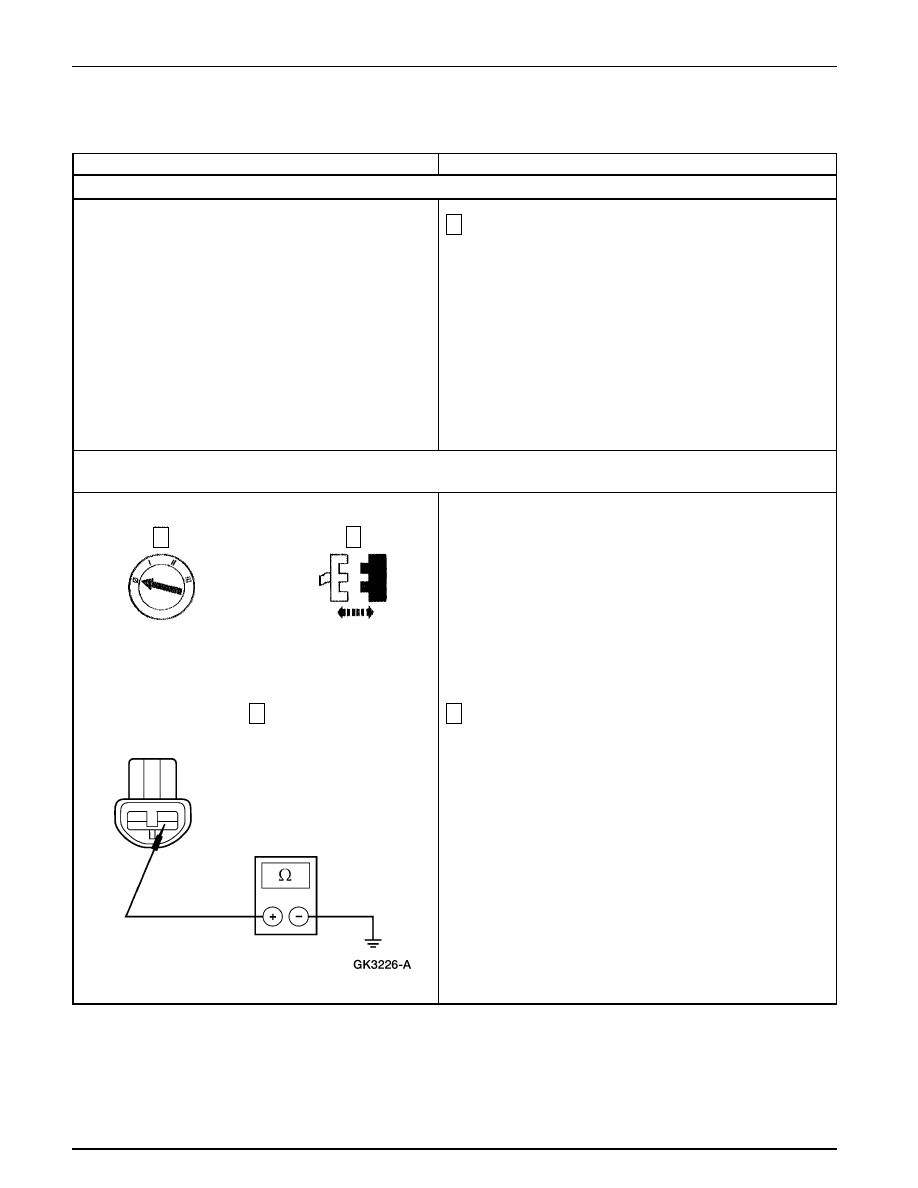

Iluminación Interior

417-02-54

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint K: LAS LUCES DE CORTESIA SON INOPERANTES – CUANDO LA VENTANA DE LA COMPUERTA
DE CARGA ESTA ABIERTA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE EL GEM/CTM – OBSERVE EL PID LGATESW (Continuación)

VERIFIQUE LA CONEXION DE TIERRA EN EL INTERRUPTOR DE DESACTIVACION DE LIMPIA PARABRISAS DE LA
COMPUERTA DE CARGA – CIRCUITO 57 (BK)

Interruptor de

Desactivación del Limpia

Parabrisas de la Compuerta

de Carga C419

Abra la ventana de la compuerta.

•

¿El PID LGATESW indica AJAR?

INSTALE un nuevo módulo GEM/CTM; REFIERASE
a la Sección 419-10. BORRE los DTCs. PRUEBE si la
operación del sistema es normal.

Vaya a K2.

→

Mida la resistencia entre C419 del interruptor de
desactivación del limpia parabrisas de la compuerta, Circuito
57 (BK) y tierra.

•

¿La resistencia es menor de 5 ohmios?

Vaya a K3.

REPARE el Circuito 57 (BK). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

→

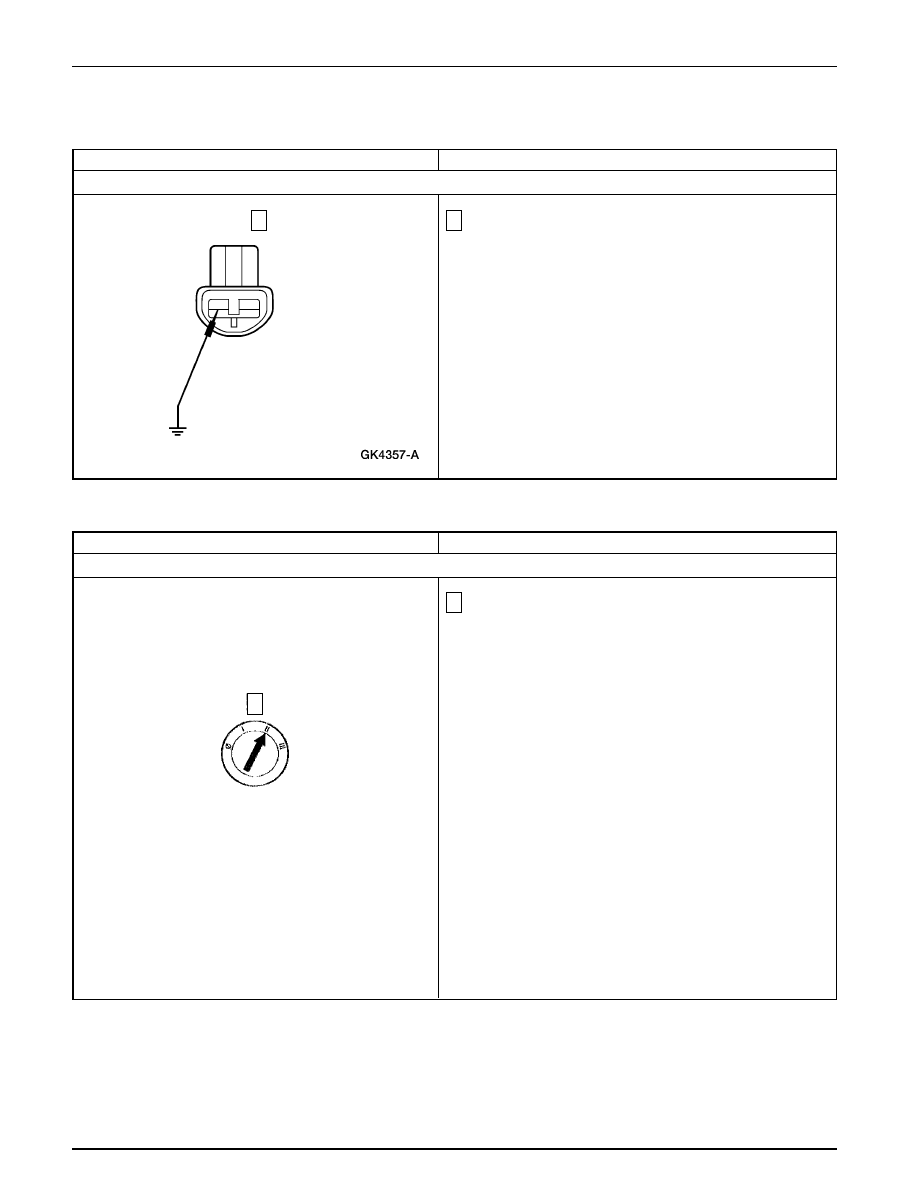

Iluminación Interior

417-02-55

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint K: LAS LUCES DE CORTESIA SON INOPERANTES – CUANDO LA VENTANA DE LA COMPUERTA
DE CARGA ESTA ABIERTA (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE EL INTERRUPTOR DE DESACTIVACION DEL LIMPIA PARABRISAS DE LA COMPUERTA

Conecte un puente entre C419 del interruptor de
desactivación del limpia parabrisas de la compuerta, Circuito
700 (WH/VT) y tierra.

•

¿Se iluminan las luces de cortesía?

INSTALE un nuevo interruptor de desactivación del
limpia parabrisas de la compuerta; REFIERASE a la
Sección 501-14A. BORRE los DTCs. PRUEBE si la
operación del sistema es normal.

REPARE el Circuito 700 (WH/VT). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

→

Prueba Pinpoint L: LAS LUCES DE LOS ESTRIBOS NO FUNCIONAN CORRECTAMENTE – LAS OTRAS LUCES
FUNCIONAN BIEN

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

VERIFIQUE SI LA OPERACION DE LAS LAMPARAS DE LOS ESTRIBOS ES APROPIADA

Nota: El relé ahorrador de batería debe ser activado y el
interruptor de atenuación en el panel debe estar en la
posición normal (al centro).

Abra la puerta del conductor para activar las luces de
cortesía.

•

¿Las luces de los estribos se iluminan cuando la puerta
del conductor es abierta y se apagan cuando la ignición
está en la posición de on?

El sistema está BIEN.

Vaya a L2.

→
