Ford Explorer / Mercury Mountaineer. Manual - parte 856

Iluminación Interior

417-02-56

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint L: LAS LUCES DE LOS ESTRIBOS NO FUNCIONAN CORRECTAMENTE – LAS
OTRAS LUCES FUNCIONAN BIEN (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

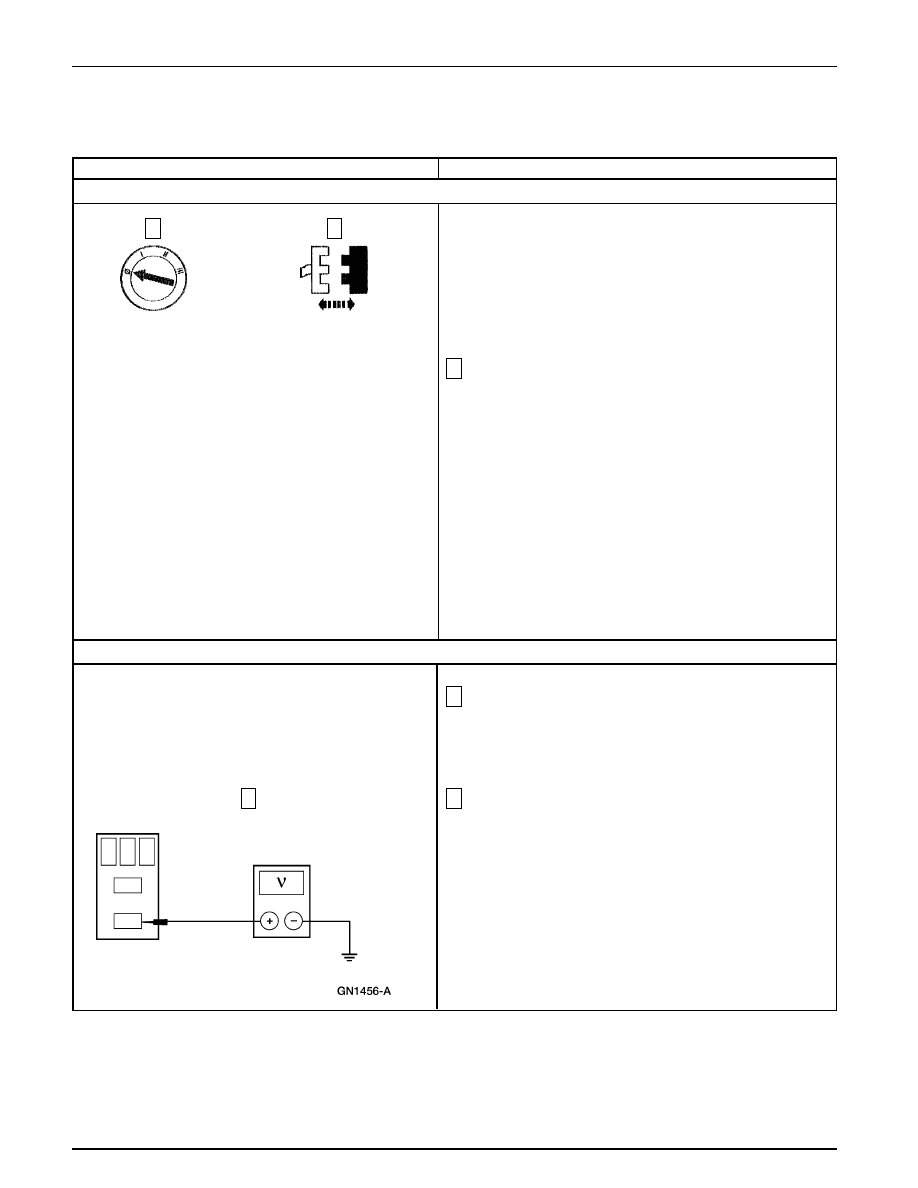

VERIFIQUE EL RELE DE ILUMINACION DE LOS ESTRIBOS

Verifique el relé de iluminación de los estribos; refiérase a la
celda 149, Diagramas de Cableado.

•

¿Está BIEN el relé de iluminación de los estribos?

Si todas las lámparas son inoperantes, Vaya a L3. Si
alguna lámpara es inoperante, Vaya a L4. Si las luces
de los estribos se mantienen continuamente
encendidas, Vaya a L6.

INSTALE un nuevo relé de iluminación de los
estribos. PRUEBE si la operación del sistema es
normal.

→

Relé de Iluminación

de los Estribos

VERIFIQUE EL VOLTAJE EN EL CIRCUITO 53 (BK/LB)

Nota: El relé ahorrador de batería debe ser activado y el
interruptor de atenuación en el panel debe estar en la
posición normal (al centro).

Abra la puerta de conductor para encender las luces de los
estribos.

Mida el voltaje entre el Pin 3 del relé de iluminación de los
estribos, Circuito 53 (BK/LB) y tierra.

•

¿La tensión es superior a 10 voltios?

Vaya a L4.

REPARE el Circuito 53 (BK/LB). PRUEBE si la
operación del sistema es normal.

→

Iluminación Interior

417-02-57

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint L: LAS LUCES DE LOS ESTRIBOS NO FUNCIONAN CORRECTAMENTE – LAS
OTRAS LUCES FUNCIONAN BIEN (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

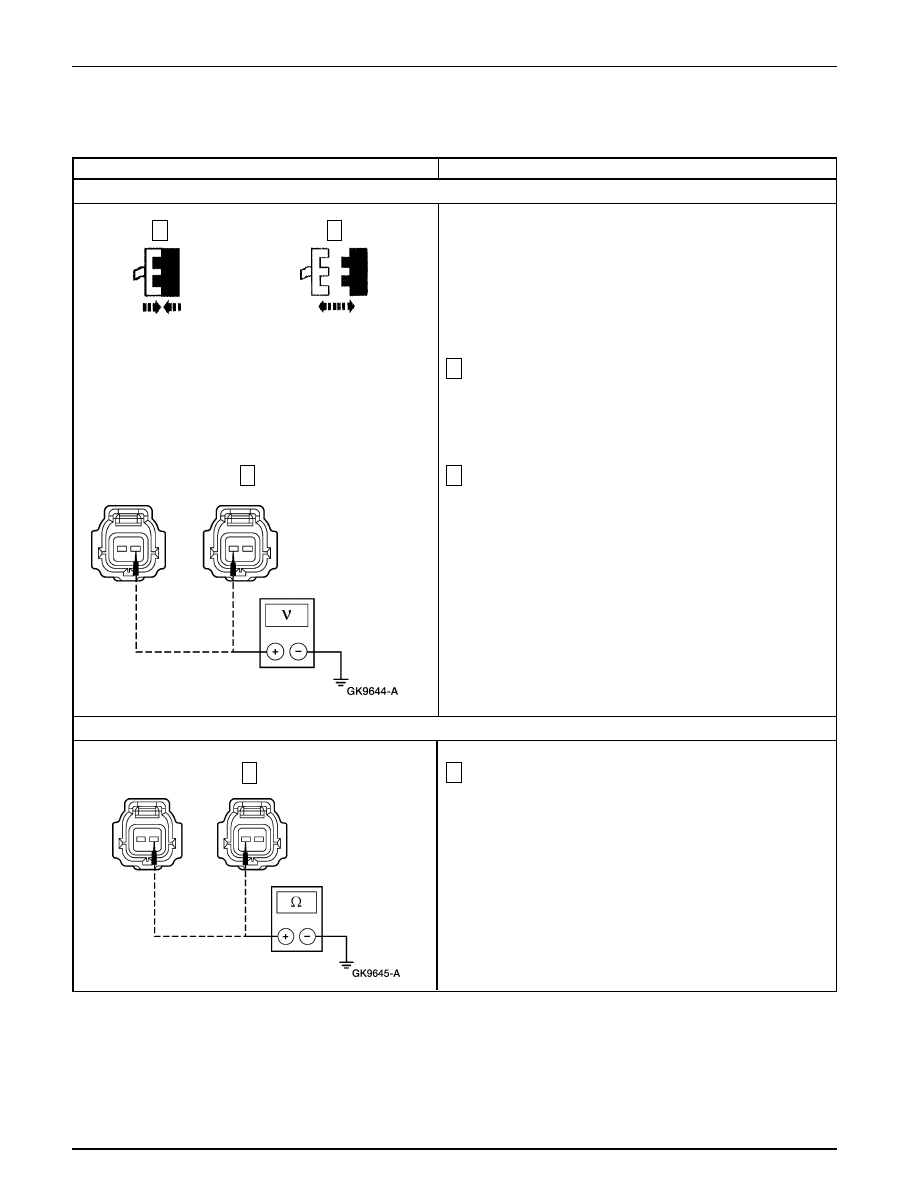

VERIFIQUE EL VOLTAJE EN LA(S) LAMPARA(S) DE LOS ESTRIBOS – CIRCUITO 705 (LG/OG)

Nota: El relé ahorrador de batería debe ser activado y el
interruptor de atenuación en el panel debe estar en la
posición normal (al centro).

Abra la puerta de conductor para encender las luces de los
estribos.

Mida el voltaje entre el pin del conector de la(s) lámpara(s)
inoperativa(s), Circuito 705 (LG/OG) y tierra.

•

¿La tensión es superior a 10 voltios?

Vaya a L5.

REPARE el Circuito 705 (LG/OG). PRUEBE si la
operación del sistema es normal.

→

VERIFIQUE SI EL CIRCUITO 57 (BK) ESTA ABIERTO

Mida la resistencia entre el pin del conector de la(s)
lampara(s) inoperativa(s), Circuito 57 (BK) y tierra.

•

¿La resistencia es menor de 5 ohmios?

INSTALE un nuevo conjunto de lámparas. BORRE
los DTCs. PRUEBE si la operación del sistema es
normal.

REPARE el Circuito 57 (BK). PRUEBE si la operación
del sistema es normal.

→

Relé de Iluminación de los

Estribos

Luces Inoperantes

Iluminación Interior

417-02-58

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint L: LAS LUCES DE LOS ESTRIBOS NO FUNCIONAN CORRECTAMENTE – LAS
OTRAS LUCES FUNCIONAN BIEN (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

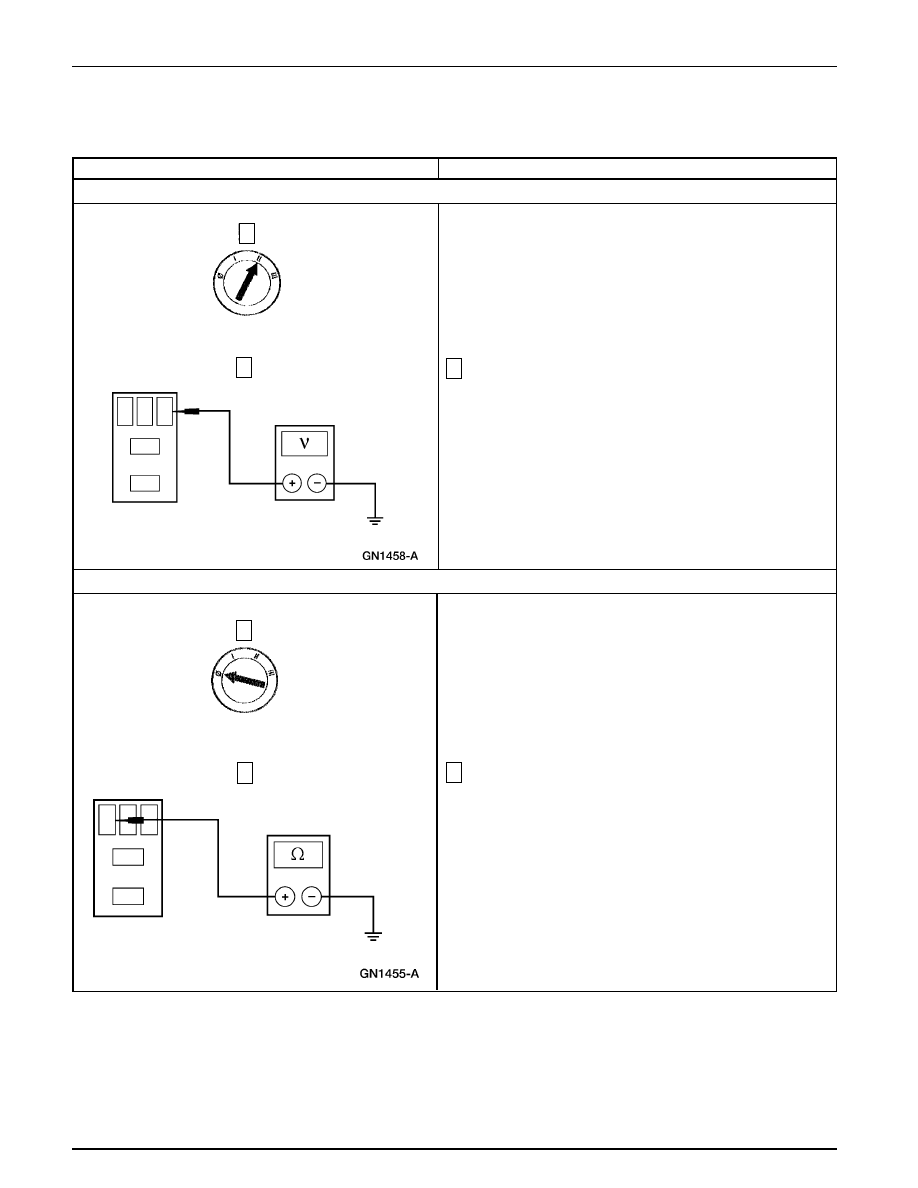

VERIFIQUE EL VOLTAJE EN EL RELE DE ILUMINACION DE LOS ESTRIBOS – CIRCUITO 1003 (GY/YE)

Mida el voltaje entre el Pin 1 del relé de iluminación de los
estribos, circuito 1003 (GY/YE) y tierra.

•

¿La tensión es superior a 10 voltios?

Vaya a L7.

REPARE el Circuito 1003 (GY/YE). PRUEBE si la
operación del sistema es normal.

→

VERIFIQUE SI EL CIRCUITO 57 (BK) ESTA ABIERTO – RELE DE ILUMINACION DE LOS ESTRIBOS

Mida la resistencia entre el Pin 2 del relé de iluminación de
los estribos, Circuito 57 (BK) y tierra.

•

¿La resistencia es menor de 5 ohmios?

CORRIJA el cortocircuito con la tensión de
alimentación en el Circuito 705 (LG/OG). PRUEBE si
la operación del sistema es normal.

REPARE el Circuito 57 (BK). PRUEBE si la operación
del sistema es normal.

→

Iluminación Interior

417-02-59

Pruebas Pinpoint

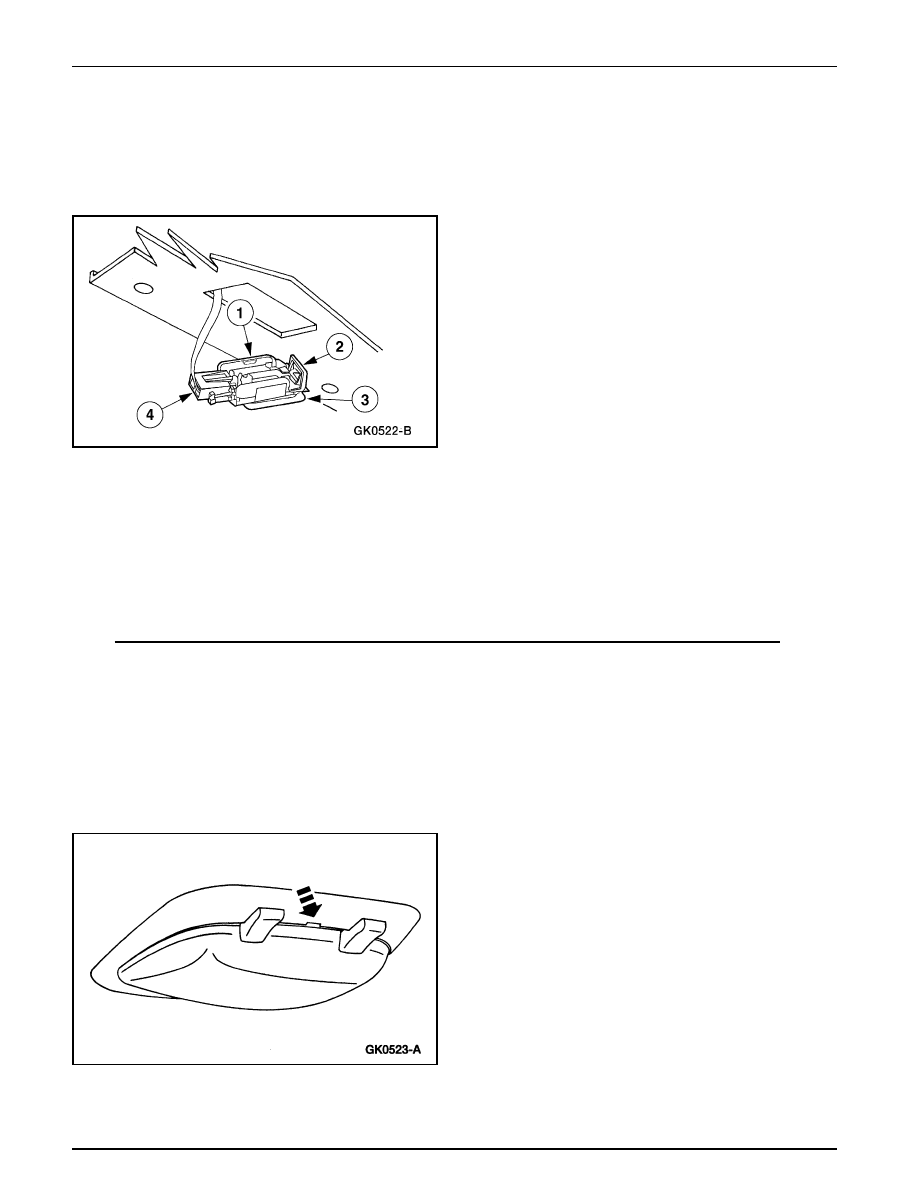

Remoción

Desconecte el cable de tierra de la batería (14301).

Remueva el conjunto de lámparas.

Utilice una herramienta de hoja delgada para aplicar
palanca cuidadosamente en el conjunto de lámparas
hacia la izquierda.

Oprima las lengüetas de fijación hacia dentro.

Baje el conjunto.

Desenchufe el conector.

Conjunto de Lámparas – Cúpula Trasera / Carga

Instalación

Nota: Cuando la batería (10655) es desconectada y vuelto
a conectar, se notarán algunos síntomas anormales antes
de que el vehículo se readapte a la estrategia de
funcionamiento. El vehículo puede requerir ser conducido
16 km (10 millas) o más hasta alcanzar la reprogramación
total.

Para instalar, invierta el procedimiento de remoción.

Remoción

Desconecte el cable de tierra de la batería (14301).

Utilice una herramienta de hoja fina para aplicar palanca
cuidadosamente para desmontar el cristal de la lámpara de
cúpula.

•

Reemplace el bulbo si es necesario.

Conjunto de Lámpara – Cúpula Delantera / Mapa
