Ford Explorer / Mercury Mountaineer. Manual - parte 851

Iluminación Interior

417-02-36

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint D: LAS LUCES DE CORTESIA PERMANECEN ENCENDIDAS CONTINUAMENTE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

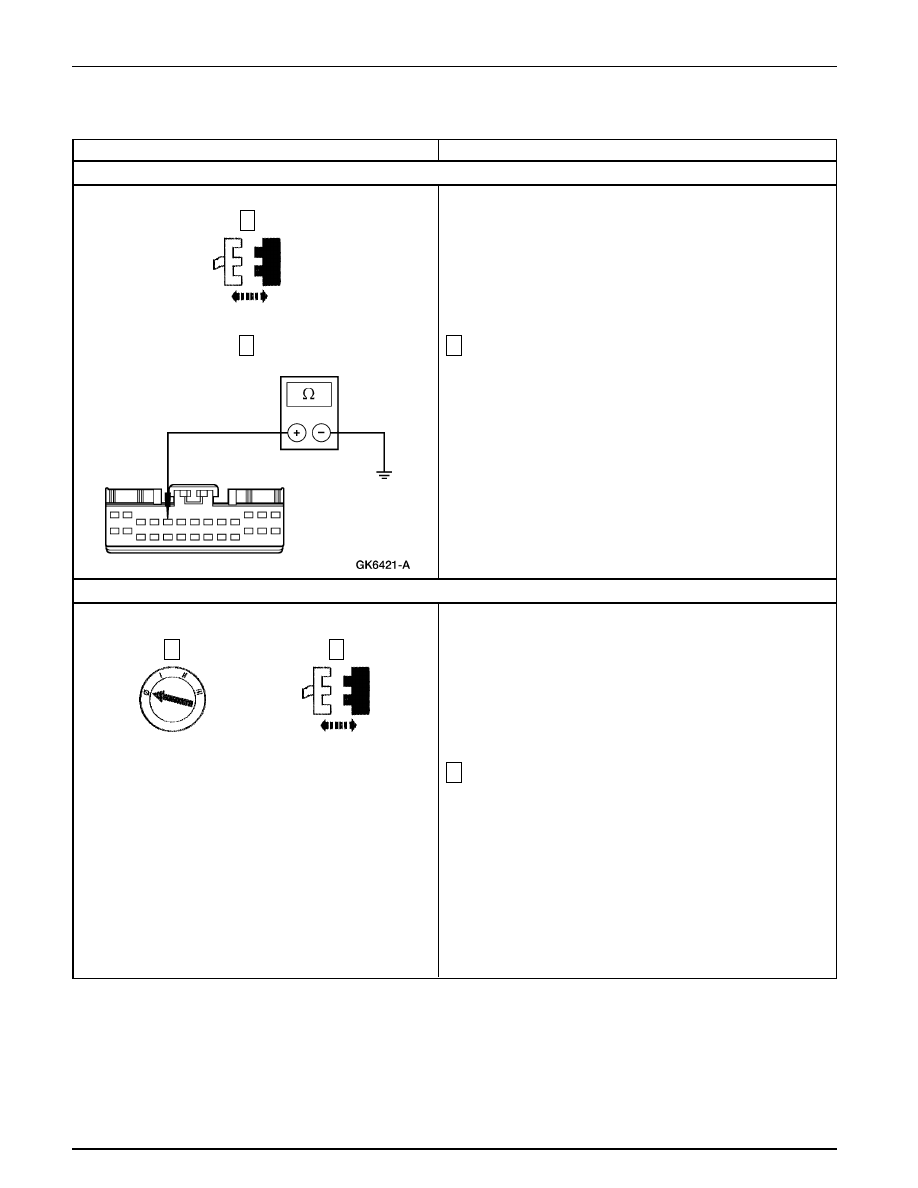

D11 VERIFIQUE SI EL CIRCUITO 700 (WH/VT) ESTA A TIERRA

D12 VERIFIQUE EL INTERRUPTOR DE APERTURA DE LA PUERTA DERECHA TRASERA – OBSERVE EL PID DEL GEM/

CTM RRDR_SW

Mida la resistencia entre C280-4 del GEM/CTM, Circuito
700 (WH/VT) y tierra.

•

¿La resistencia es mayor de 10.000 ohmios?

INSTALE un nuevo módulo GEM/CTM; REFIERASE
a la Sección 419-10. BORRE los DTCs. PRUEBE si la
operación del sistema es normal.

REPARE el Circuito 700 (WH/VT). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

→

GEM/CTM C280

Observe el PID RRDR_SW.

•

¿El PID RRDR_SW indica AJAR?

Vaya a D13.

INSTALE un nuevo interruptor de apertura en la
puerta derecha trasera; REFIERASE a la Sección 501-
14A. BORRE los DTCs. PRUEBE si la operación del
sistema es normal.

→

Apertura de Puerta

Derecha Trasera C812

Iluminación Interior

417-02-37

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint D: LAS LUCES DE CORTESIA PERMANECEN ENCENDIDAS CONTINUAMENTE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

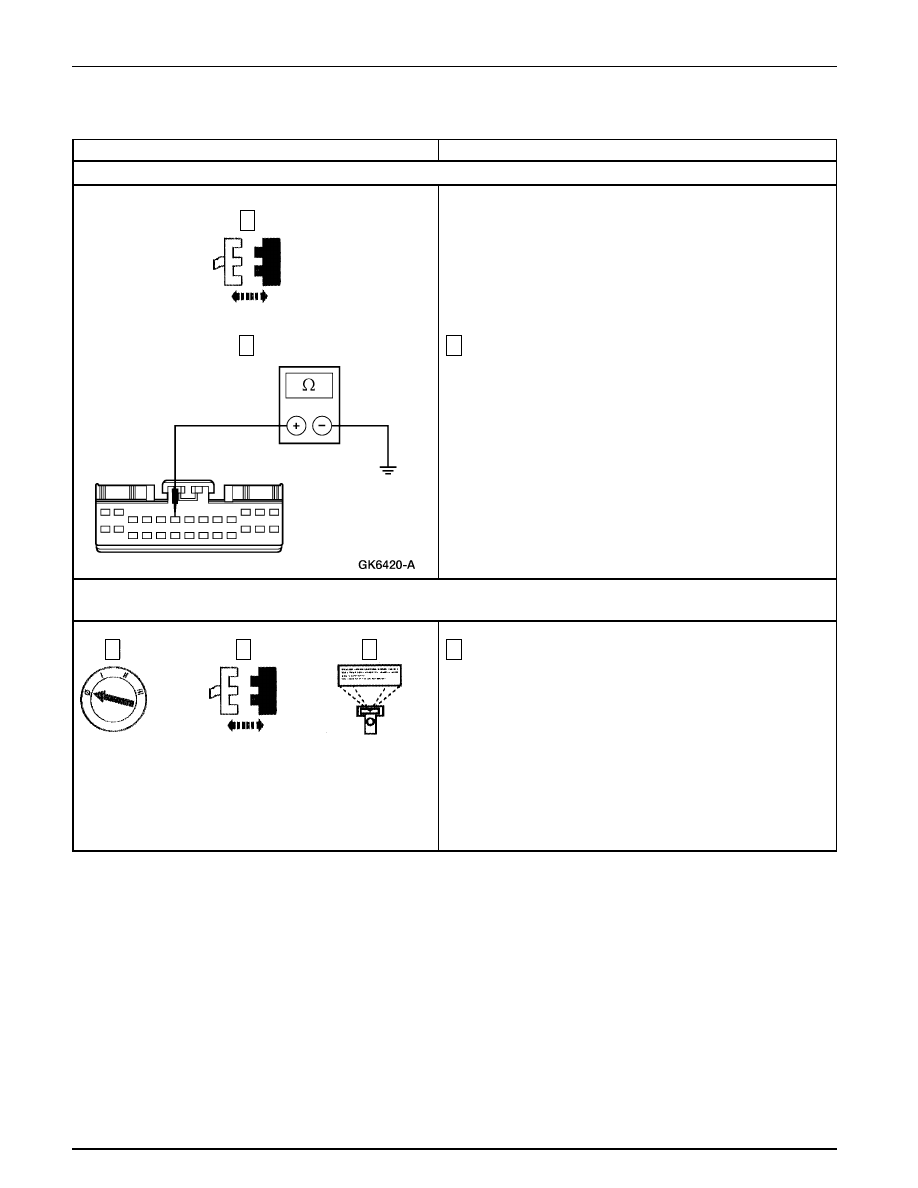

D13 VERIFIQUE SI EL CIRCUITO 760 (PK/LB) ESTA A TIERRA

D14 VERIFIQUE EL INTERRUPTOR DE APERTURA DE LA PUERTA IZQUIERDA TRASERA – OBSERVE EL PID DEL GEM/

CTM LRDR_SW

Mida la resistencia entre C280-6 del GEM/CTM, Circuito
760 (PK/LB) y tierra.

•

¿La resistencia es mayor de 10.000 ohmios?

INSTALE un nuevo módulo GEM/CTM; REFIERASE
a la Sección 419-10. BORRE los DTCs. PRUEBE si la
operación del sistema es normal.

REPARE el Circuito 760 (PK/LB). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

→

GEM/CTM C280

Observe el PID LRDR_SW.

•

¿El PID LRDR_SW indica AJAR?

Vaya a D15.

INSTALE un nuevo interruptor de apertura de puerta
Izquierda Trasera; REFIERASE a la Sección 501-14A.
BORRE los DTCs. PRUEBE si la operación del sistema
es normal.

→

Interruptor C712 de

Aduertencia de puerta

abierta ID

Iluminación Interior

417-02-38

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint D: LAS LUCES DE CORTESIA PERMANECEN ENCENDIDAS CONTINUAMENTE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

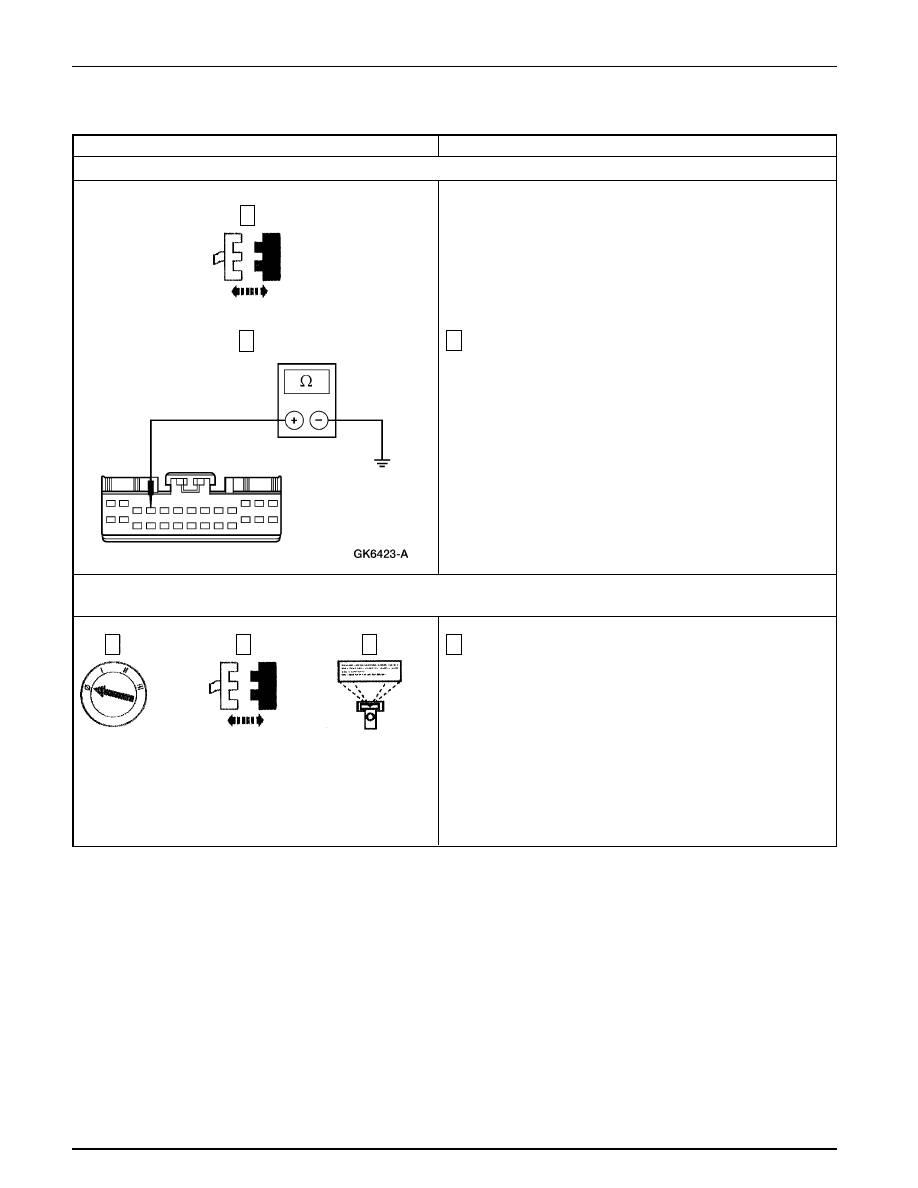

D15 VERIFIQUE SI EL CIRCUITO 759 (LG/YE) ESTA A TIERRA

D16 VERIFIQUE EL RELE DE ILUMINACION INTERIOR

Mida la resistencia entre C280-5 del GEM/CTM, Circuito
759 (LG/YE) y tierra.

•

¿La resistencia es mayor de 10.000 ohmios?

INSTALE un nuevo módulo GEM/CTM; REFIERASE
a la Sección 419-10. BORRE los DTCs. PRUEBE si la
operación del sistema es normal.

REPARE el Circuito 759 (LG/YE). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

→

GEM/CTM C280

Verifique el relé de iluminación interior; refiérase a la celda
149, Diagramas de Cableado.

•

¿Está BIEN el relé de iluminación interior?

Vaya a D17.

INSTALE un nuevo relé de iluminación interior.
BORRE los DTCs. PRUEBE si la operación del sistema
es normal.

→

Relé de Iluminación Interior

Iluminación Interior

417-02-39

DIAGNOSTICO Y PRUEBA (Continuación)

Prueba Pinpoint D: LAS LUCES DE CORTESIA PERMANECEN ENCENDIDAS CONTINUAMENTE (Continuación)

CONDICIONES DE PRUEBA

DETALLES/RESULTADOS/ACCIONES

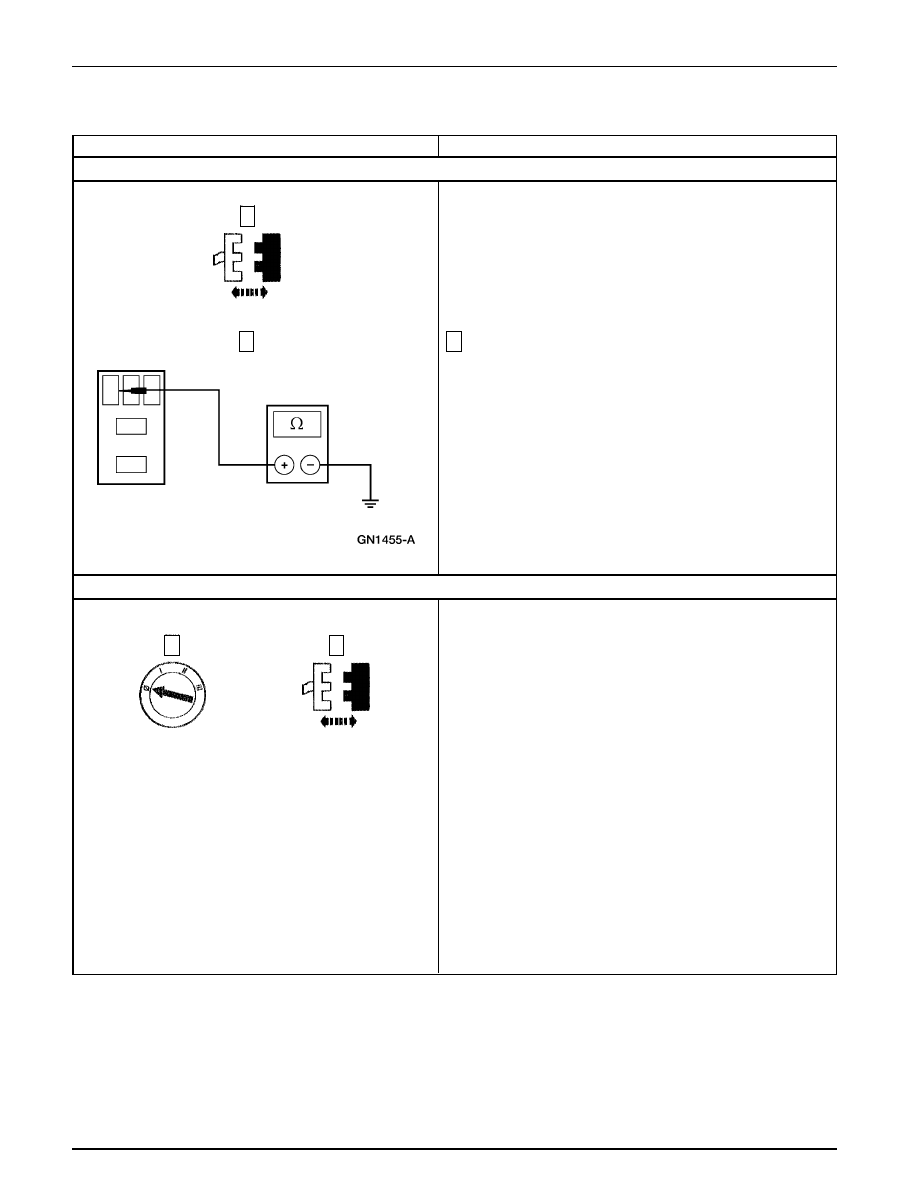

D17 VERIFIQUE SI EL CIRCUITO 1008 (LG/OG) ESTA A TIERRA

D18 VERIFIQUE SI EL MODULO RAP ESTA A TIERRA

Mida la resistencia entre el Pin 2 del conector del relé de la
iluminación interior, Circuito 1008 (LG/OG), y tierra.

•

¿La resistencia es mayor de 10.000 ohmios?

INSTALE un nuevo módulo GEM/CTM; REFIERASE
a la Sección 419-10. BORRE los DTCs. PRUEBE si la
operación del sistema es normal.

REPARE el Circuito 1008 (LG/OG). BORRE los DTCs.
PRUEBE si la operación del sistema es normal.

→

GEM/CTM C283

•

¿Se apagan las luces de cortesía?

INSTALE un nuevo módulo RAP .REFIERASE a la
sección 419-00 . BORRE los DTCs. PRUEBE si la
operación del Sistema es normal.

Vaya a D19.

→

Módulo RAP C338
